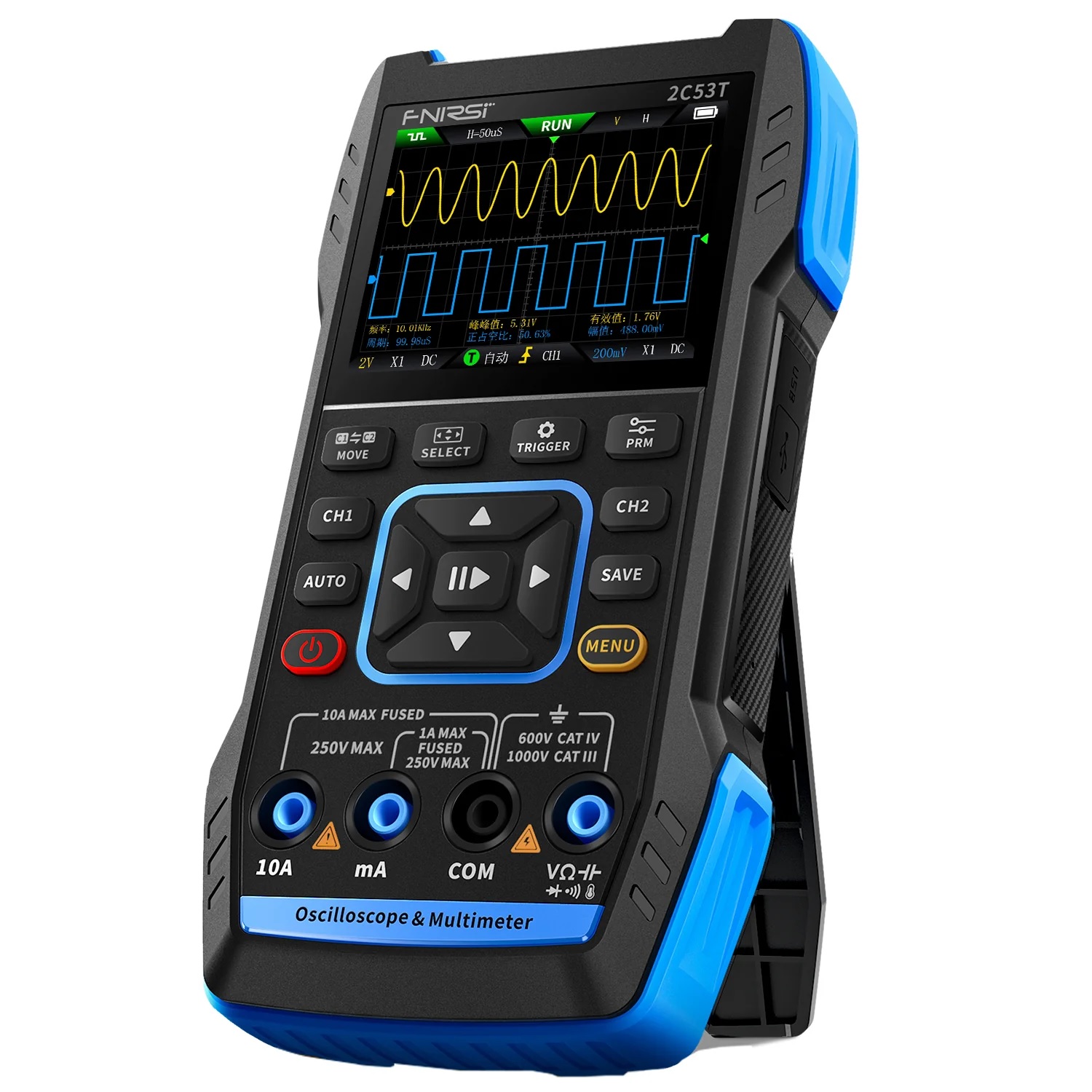

FNIRSI 2C53T Портативный 3-в-1 осциллограф-мультиметр-генератор сигналов

FNIRSI-2C53T — это универсальный и очень практичный двухканальный цифровой осциллограф «три в одном», выпущенный FNIRSI, предназначенный для профессионалов в сфере технического обслуживания и исследований. Это устройство сочетает в себе функции осциллографа , мультиметра и генератора сигналов . Осциллограф использует аппаратную архитектуру FPGA + ARM + ADC , характеризующуюся частотой дискретизации 250 Мвыб/с , аналоговой полосой пропускания 50 МГц и встроенным модулем защиты от высокого напряжения, который поддерживает измерения пикового напряжения до ±400 В. Он также поддерживает сохранение и просмотр снимков экрана
для вторичного анализа. Функция мультиметра предлагает 4,5 разряда с 19999 отсчетами истинного среднеквадратичного значения , поддерживая измерения переменного/постоянного напряжения и тока, а также измерения емкости, сопротивления, диодов и непрерывности , что делает его идеальным многофункциональным прибором для профессионалов, заводов, школ, энтузиастов или домашнего использования.
Встроенный генератор сигналов функций DDS может выводить 13 типов сигналов функций с максимальной выходной частотой 50 кГц и размером шага 1 Гц . Выходная частота, амплитуда и рабочий цикл регулируются. Он оснащен 2,8-дюймовым ЖК-экраном высокой четкости с разрешением 320*240 и встроенной перезаряжаемой литиевой батареей емкостью 3000 мАч с временем ожидания до 6 часов . Его компактный размер предоставляет пользователям более мощные практические функции и отличную портативность.



Основные параметры:

Бренд

FNIRSI

Модель

2С53Т

Экран дисплея

2,8-дюймовый цветной HD-экран

Коэффициент разрешения

320*240

Характеристики зарядки

ТИП-C (5В/1А)

Аккумулятор

Литиевая батарея емкостью 3000 мАч

Функции поддержки

Осциллограф, генератор сигналов, мультиметр (подробнее см. в функциональных параметрах)

Время в режиме ожидания

6 ч (лабораторный теоретический максимум)

Язык

Китайский и английский

Объем продукта

167*89*35мм

Масса

300г



Параметры осциллографа:

Канал

Двойной канал

Частота дискретизации

250МС/с

Аналоговая полоса пропускания

50M (двухканальный независимый 50M)

Глубина хранения

1Кбаллы

Сопротивление

1МОм

Диапазон временной базы

10нс-20с

Вертикальная чувствительность

10мВ/дел-10В/дел (x1)

Максимальное измеренное напряжение

±400В

Режим триггера

АВТО/Обычный/Одиночный

Тип триггера

Нарастающий фронт, Спадающий фронт

Режим отображения

YT/Прокатка/XY

Метод соединения

Переменный/постоянный ток

Упорство

ВЫКЛ, 500 мс, 1 с, ∞

Математика

8 базовых операций + БПФ

Скриншот формы волны Сохранить

Поддерживается

Экспорт изображения формы волны

Поддерживается

Измерение курсора

Поддерживается

Бесконечное послесвечение

Поддерживается



Параметры генератора функциональных сигналов:

13 форм сигналов

Форма выходного сигнала: синусоида, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспоненциальный рост, экспоненциальное падение, постоянный ток, мульти-аудио, импульс синкера, волна Лоренца

Выходная частота

0-50КГц

Выходная амплитуда

0-3В

Рабочий цикл выходного сигнала

0-100%



Параметры мультиметра:

Напряжение постоянного тока

1,9999 В / 19,999 В / 199,99 В / 1000 В

Напряжение переменного тока

1,9999 В / 19,999 В / 199,99 В / 750,0 В

Постоянный ток

19,999 мА/199,99 мА/1,9999 А/9,999 А

Переменный ток

19,999 мА/199,99 мА/1,9999 А/9,999 А

Сопротивление

19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм
1,9999 кОм / 199,99 Ом

Емкость

999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мкФ / 99,99 мФ

Температура

(-55~1300℃) / (-67~2372℉)

Диод

ДА

Тест на непрерывность

ДА
