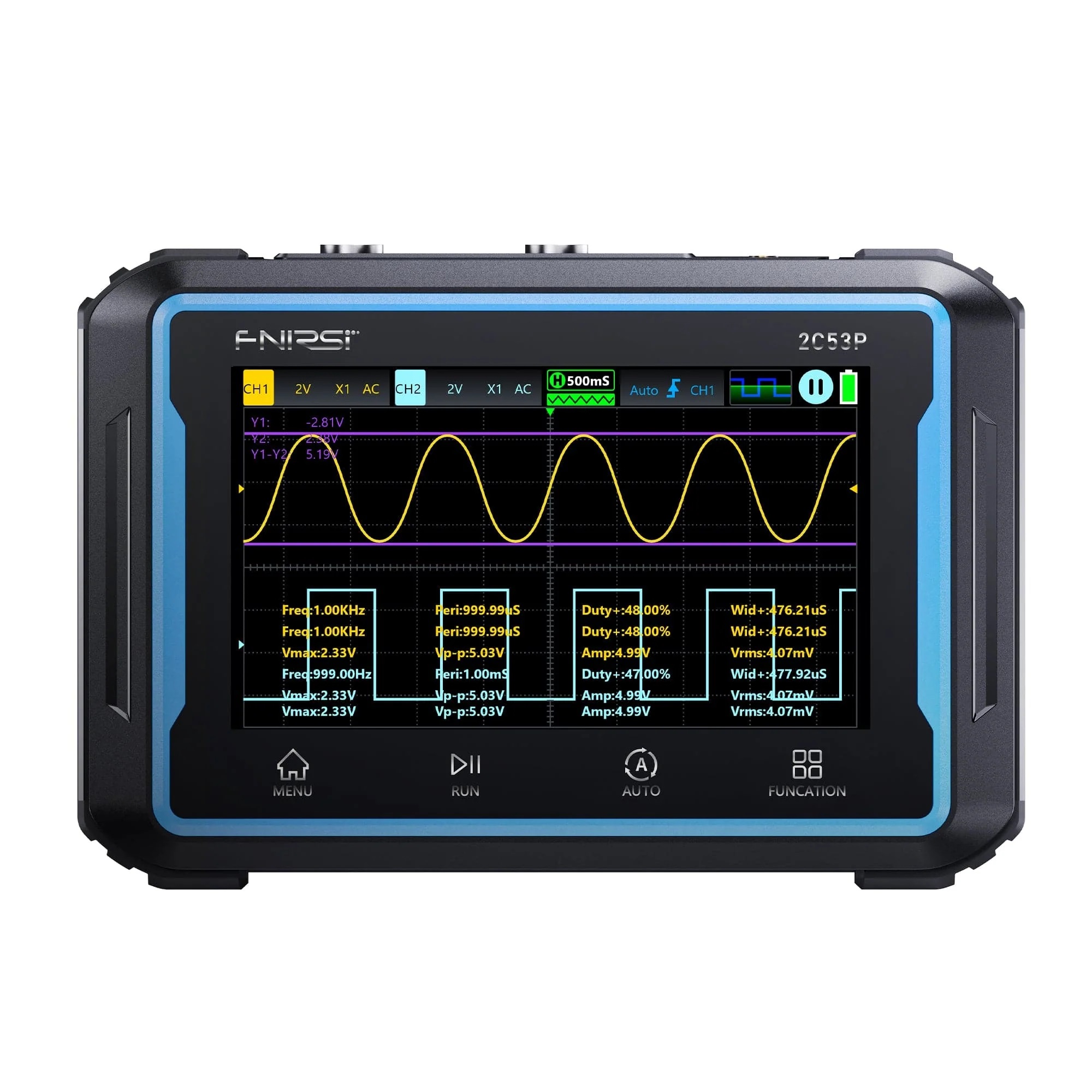

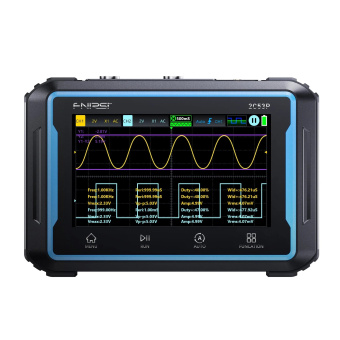

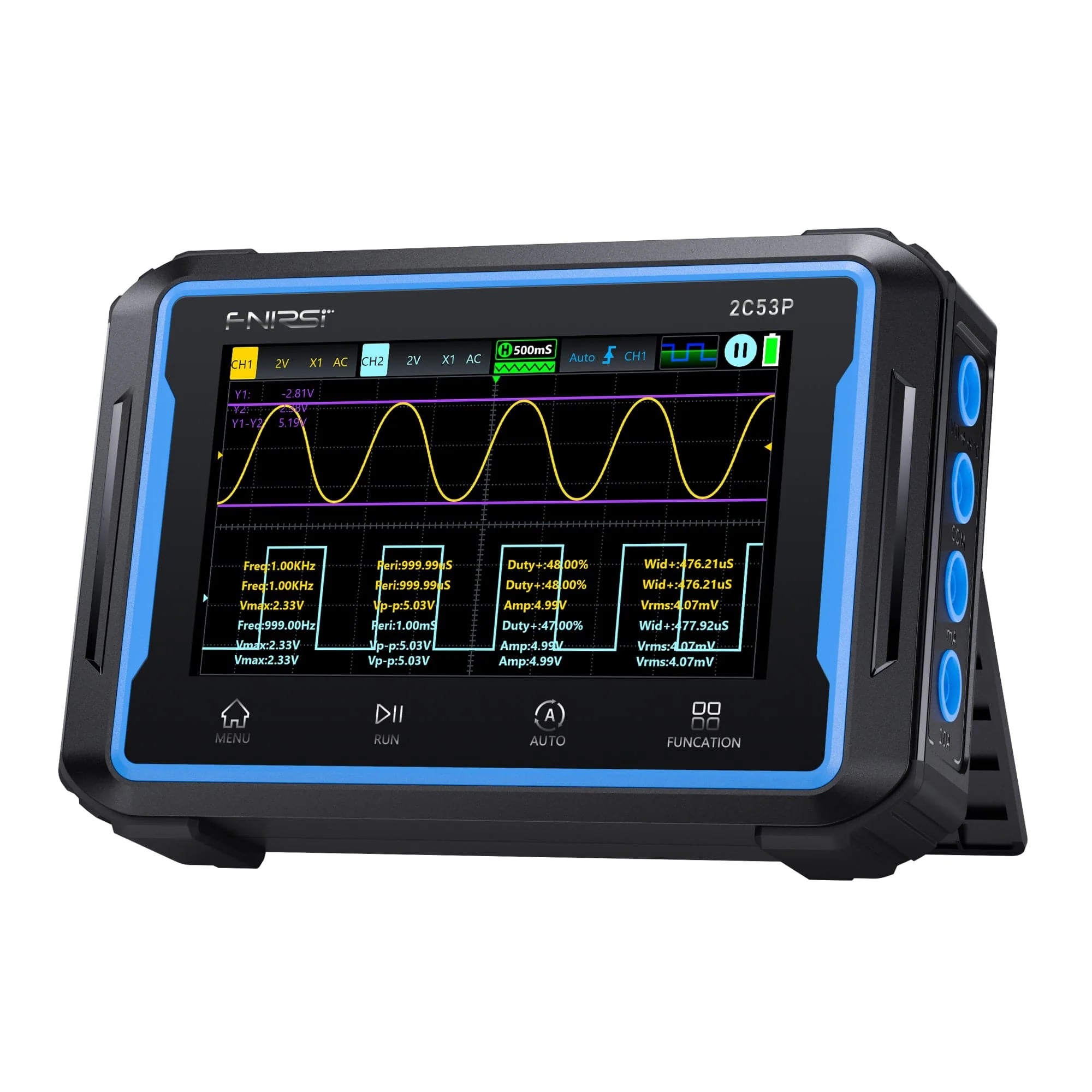

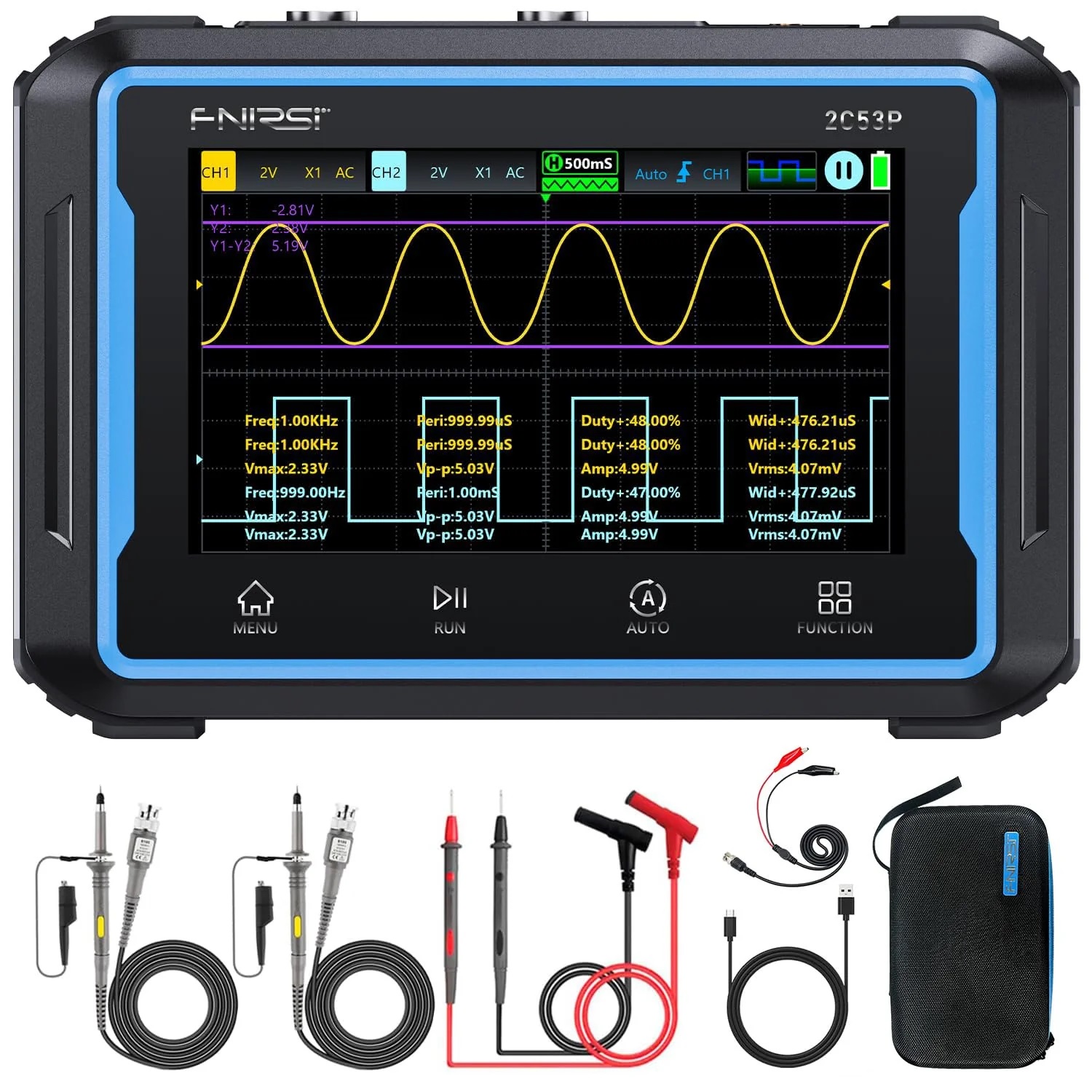

FNIRSI 2C53P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

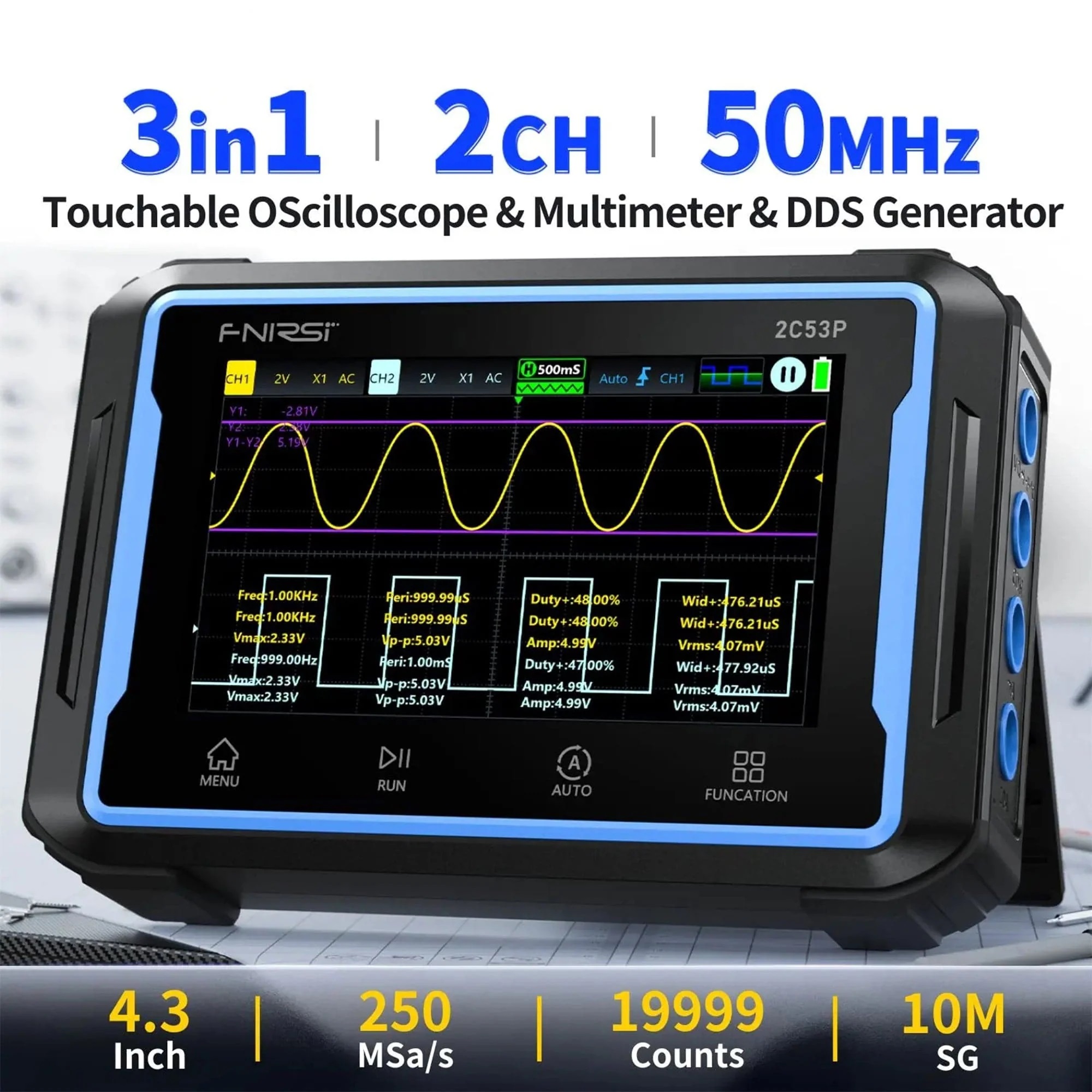

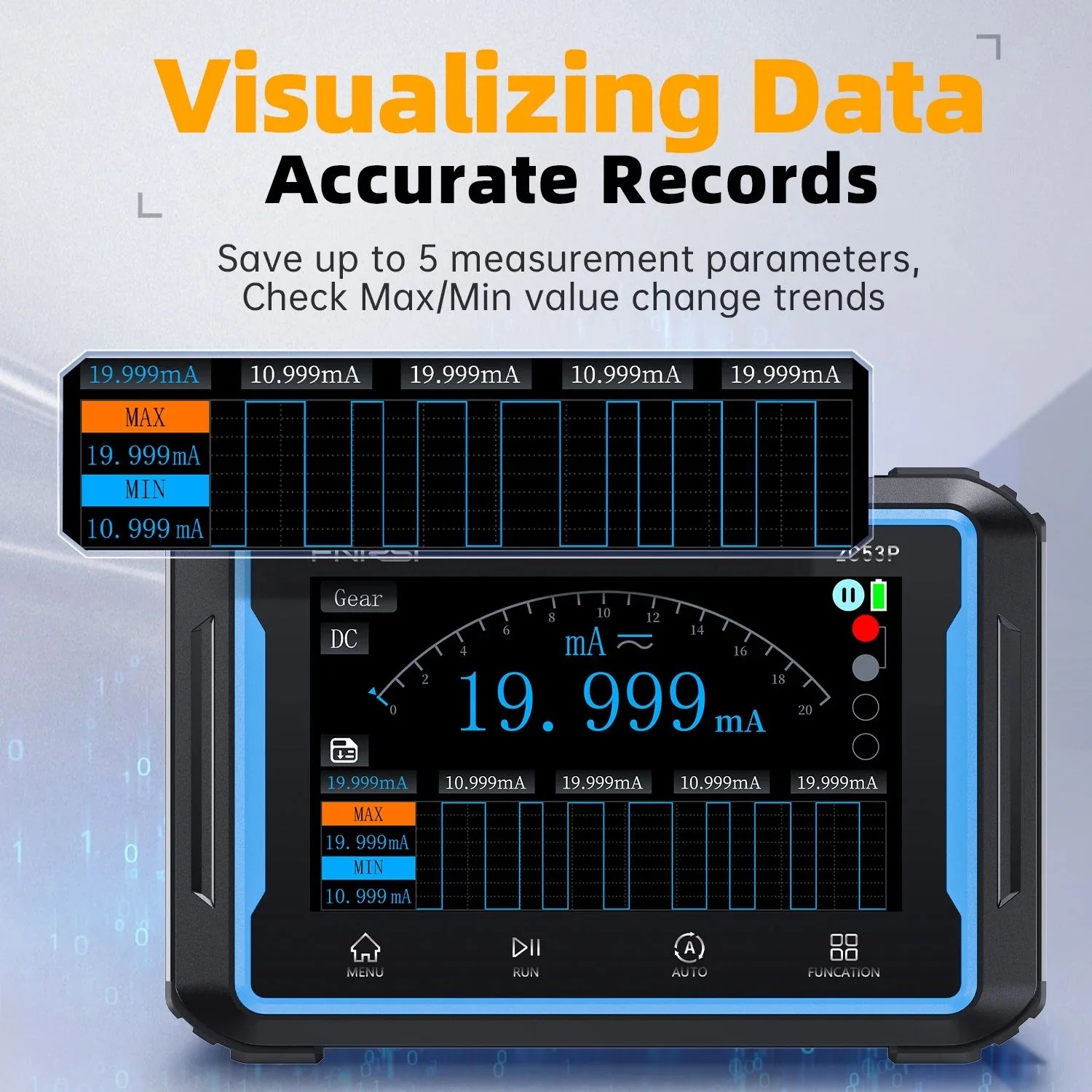

✦ 2-канальный осциллограф-мультиметр: улучшенная версия 2C23T. Осциллограф FNIRSI 2C53P имеет частоту дискретизации 250 Мвыб/с, полосу пропускания 50 МГц. Мультиметр 19999 отсчетов, 5 измеряемых значений, отображение макс. и мин. значений. 4,3-дюймовый сенсорный IPS-экран, высокое разрешение 480*272.

✦ Генератор сигналов DDS: выводит 12 сигналов с максимальной частотой 10 МГц. Архитектура FPGA+MCU+ADC обеспечивает надежный захват сигналов и поддерживает сохранение, просмотр и экспорт сигналов для анализа.

✦ Повышение эффективности: функция AUTO с одной кнопкой для быстрых измерений и упрощенных операций с автоматическим/нормальным/однократным режимами запуска. Подходит как для периодических аналоговых, так и для непериодических цифровых сигналов.

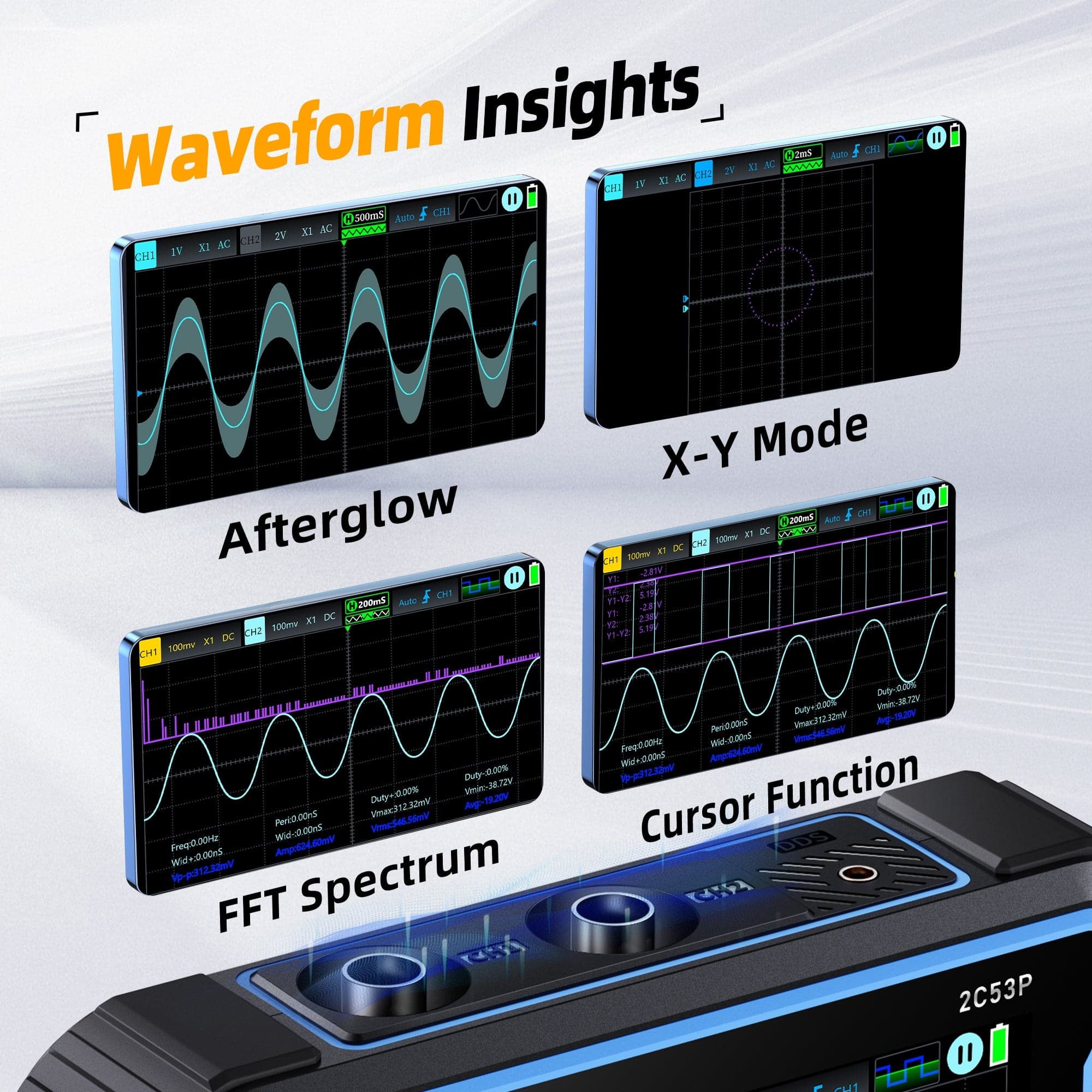

✦ Комплексный анализ: режим XY сравнивает фазу, амплитуду и частоту двух сигналов, в то время как спектральный анализ БПФ оценивает гармонический состав и управляет сложными сигналами.

✦ Длительное время автономной работы: встроенный аккумулятор емкостью 4000 мАч обеспечивает до 4 часов работы, а зарядка Type-C обеспечивает бесперебойную работу.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

FNIRSI 2C53P — двухканальный цифровой осциллограф с комплексными функциями и высокой практичностью. Это устройство имеет 3 основные функции:

1. Осциллограф использует аппаратную архитектуру FPGA+MCU+ADC, имеет частоту дискретизации 250 Мвыб/с, аналоговую полосу пропускания 50 МГц и поддерживает измерение пикового напряжения ±400 В; он поддерживает снимки экрана, сохранение и просмотр формы сигнала;

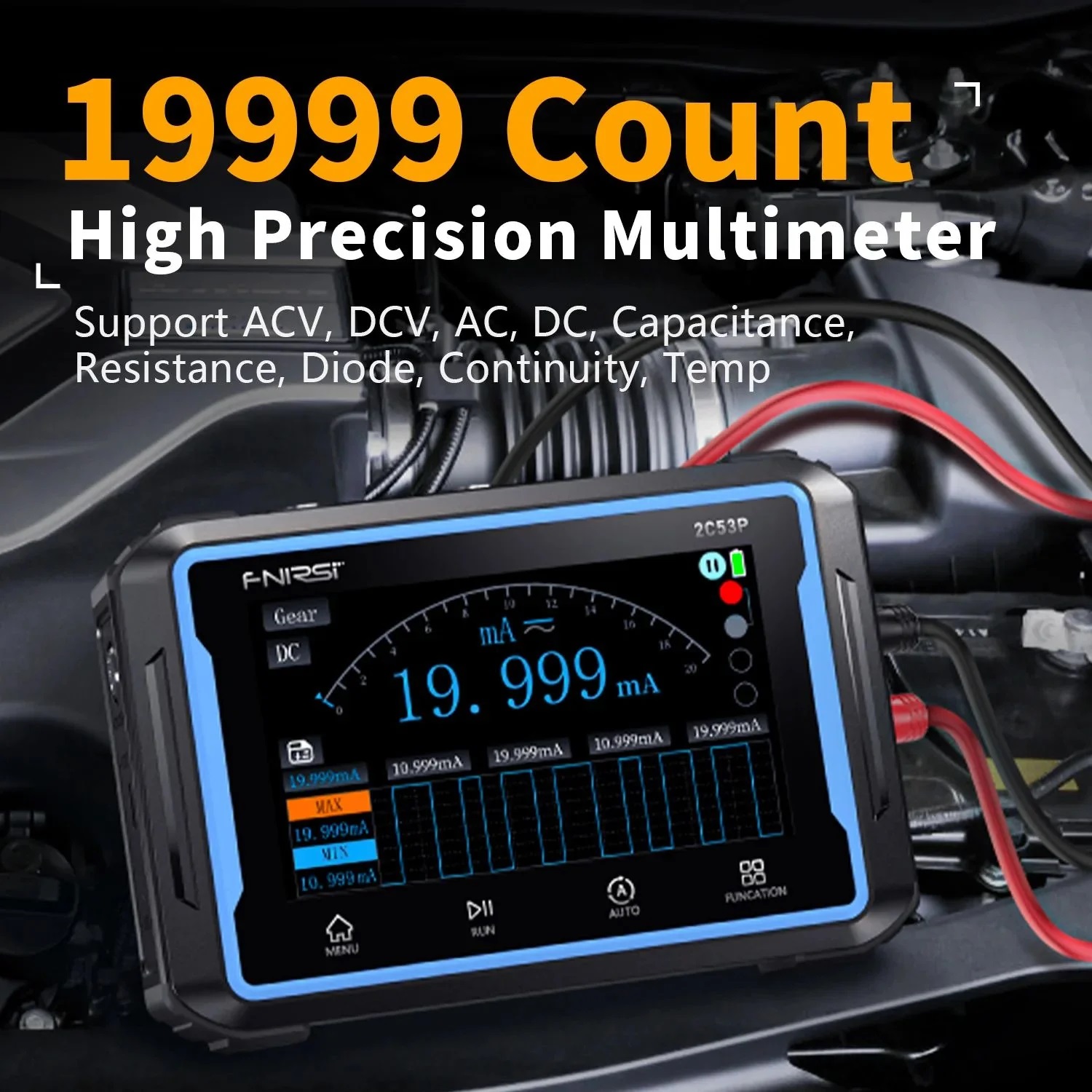

2. Встроенный 4,5-разрядный 19999-точечный истинно-среднеквадратический мультиметр, поддерживает измерения переменного и постоянного напряжения и тока;

3. Встроенный генератор функциональных сигналов может выводить 12 видов функциональных сигналов с максимальной выходной частотой 10 МГц, а выходная частота, амплитуда и рабочий цикл регулируются.

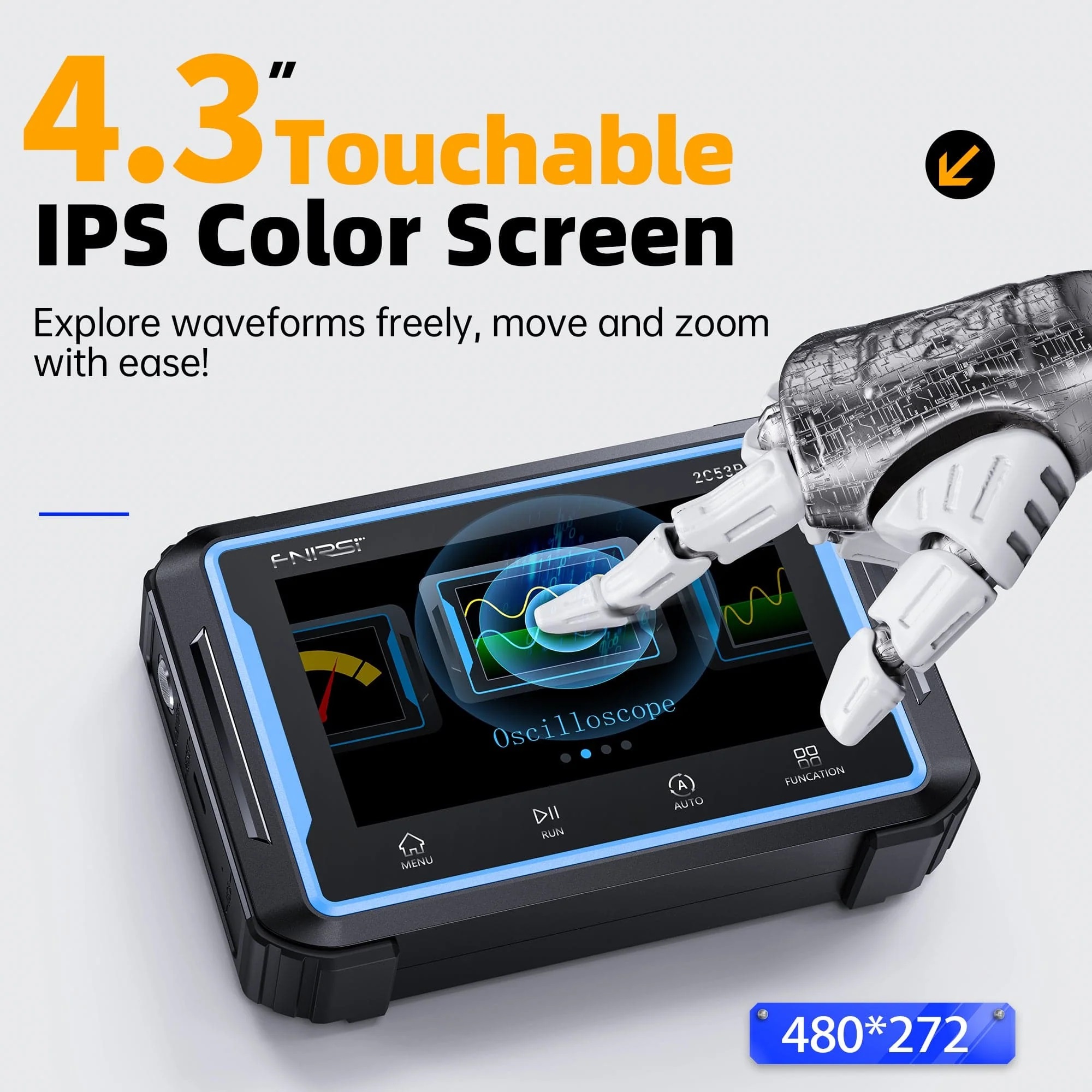

Он оснащен 4,3-дюймовым сенсорным дисплеем с разрешением 480*272 и встроенным литиевым аккумулятором емкостью 4000 мАч, который обеспечивает работу в режиме ожидания до 4 часов.

Это идеальный многофункциональный инструмент для специалистов по обслуживанию электронного оборудования и студентов, изучающих электронику.

Основные параметры

Бренд

FNIRSI

Модель

2C53P

Размер экрана и разрешение

4,3 дюйма (480*272 пикселей)

Материал экрана

Поверхность из закаленного стекла + сенсорный экран из стекла + цветной экран IPS

Подсветка

Яркость подсветки можно настроить

Источник питания

ТИП-C (5В/2А)

Аккумулятор

Литиевая батарея емкостью 4000 мАч

Язык

Китайский, английский, Pyccкий, にほんご, español, Português, Deutsch, 한국인

Размер продукта

≈145x98x35мм

Вес продукта

≈360г

Параметры осциллографа

Канал

Двойной канал

Пропускная способность

50МГц

Частота дискретизации в реальном времени

250МСа/с

Глубина хранения

До 64Кбайт

Входное сопротивление

1МОм

Диапазон временной базы

10нс/дел - 10с/дел

Вертикальная чувствительность

10мВ/дел - 10В/дел

Максимальное измеренное напряжение

±400В

Вертикальное разрешение

8 бит

Зонд

1x/10x

Место для хранения

13М

Ограничение пропускной способности

Поддержка ограничения в 20 МГц

Режим триггера

АВТО / Нормальный / Одиночный

Тип триггера

Нарастающий/падающий фронт

Уровень триггера

8 дел (положительный/отрицательный)

Режим отображения формы волны

XY / YT / Прокрутка

Входная муфта

Переменный/постоянный ток

Измеренные данные

Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid-

Математические вычисления

1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, БПФ

Сохранить скриншот формы волны

Да

Передача данных через USB-компьютер

Да

Параметры мультиметра

Напряжение постоянного тока

Диапазон: 1,9999 В / 19,999 В / 199,99 В / 1000,0 В
Точность: ±(0,5%+3)

Напряжение переменного тока

Диапазон: 1,9999 В / 19,999 В / 199,99 В / 760,0 В
Точность: ±(1%+3)

Постоянный ток

Диапазон: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Точность: ±(1,2%+3)

Переменный ток

Диапазон: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Точность: ±(1,5%+3)

Сопротивление

① Диапазон: 19,999 МОм / 1,9999 МОм / 199,99 КОм / 19,999 КОм
Точность: ±(1,5%+3)

② Диапазон: 1,9999 кОм / 199,99 Ом
Точность: ±(0,5%+3)

Емкость

① Диапазон: 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ
Точность: ±(2,0%+5)

② Диапазон: 9,999 мФ / 99,99 мФ
Точность: ±(5,0%+20)

Температура

Диапазон: (-55~1300°C) / (-67~2372°F)
Точность: ±(2,5%+5)

Диод

Да

Тест на непрерывность

Да

Параметры генератора сигналов

Канал

Один канал!

Частота

0-10 МГц (синусоидальная волна: 10 МГц, другие формы волны 5 МГц)

Амплитуда

0,1-3,0 В

Рабочий цикл прямоугольной волны

0-100%

Тип сигнала

синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, отрицательная ступенчатая волна, сигнал постоянного тока, экспоненциальный рост, экспоненциальное падение, многоканальный звук и синхроимпульс

Подробнее о продукте

FNIRSI 2C53P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

Характеристики

Каналы	2
Полоса частот, МГц	50
Частота дискретизации, ГГц	0.25
Питание	Аккумулятор
Дополнительно (осциллогаф)	Генератор, Мультиметр
Конструкция (осциллографа)	Портативный переносной
