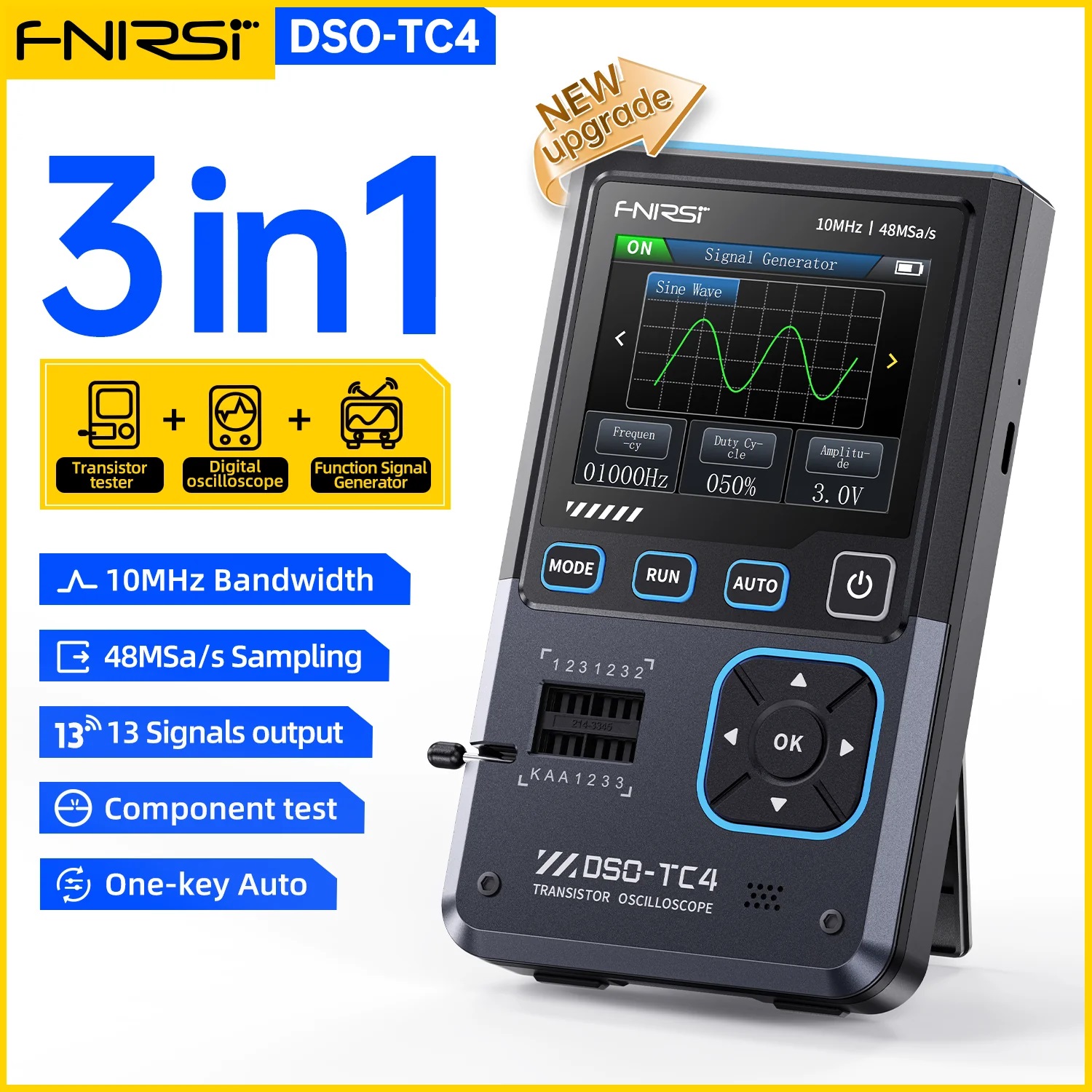

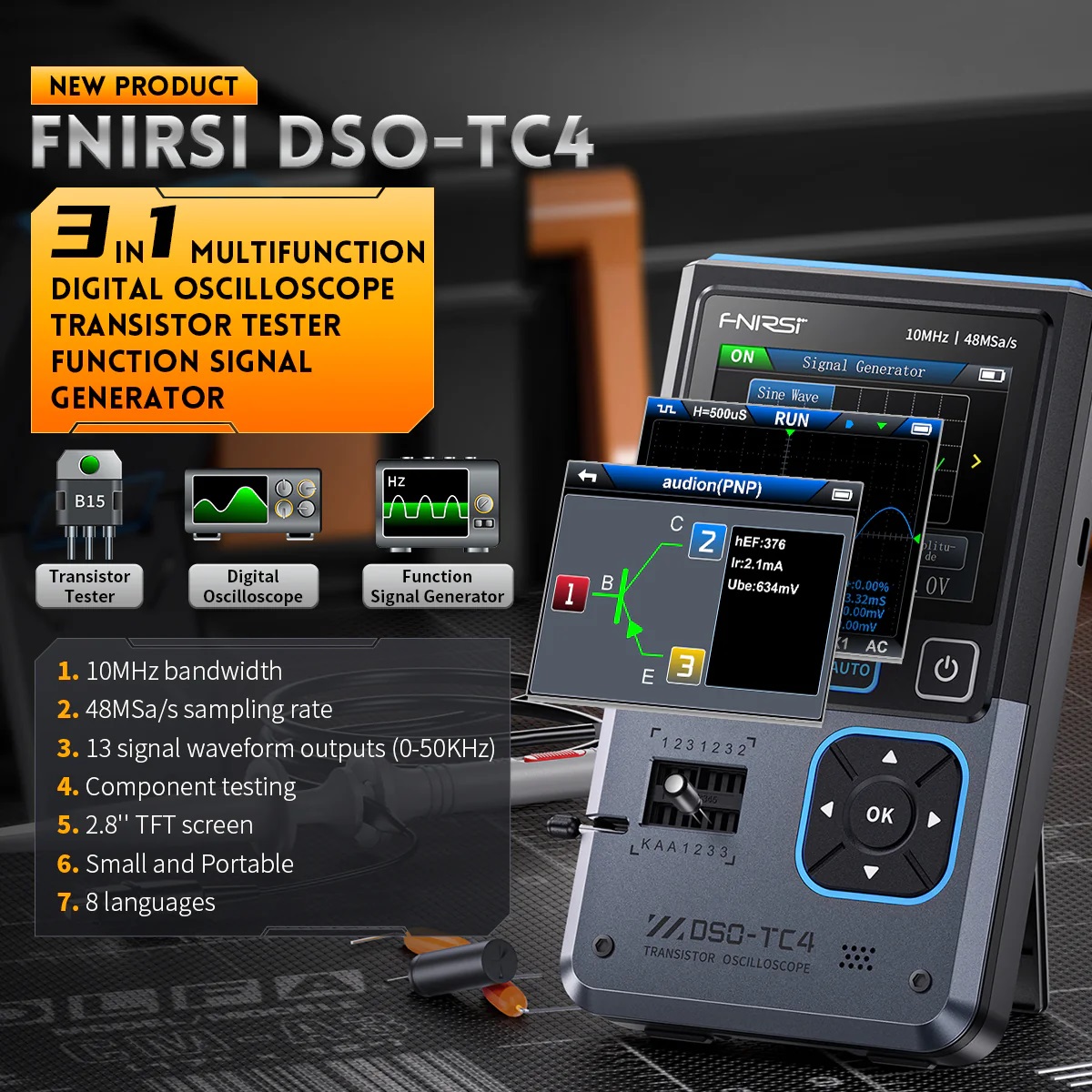

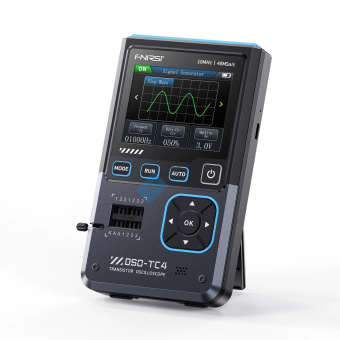

FNIRSI DSO-TC4 Портативный цифровой осциллограф + генератор сигналов + тестер компонентов

• Частота дискретизации: 48 Мвыб/с
• Аналоговая полоса пропускания: 10 МГц
• Защита по напряжению: ±400 В
• Хранение формы сигнала: поддерживает сохранение и просмотр снимков экрана, что удобно для анализа данных.

Функция генератора сигналов:

• Поддерживает 13 выходов сигналов, диапазон частот 0–50 кГц, регулируемое выходное напряжение 0–3 В.
• Выходные параметры (частота, амплитуда, рабочий цикл) регулируются, что позволяет гибко подстраиваться под различные потребности.

Функция транзистора:

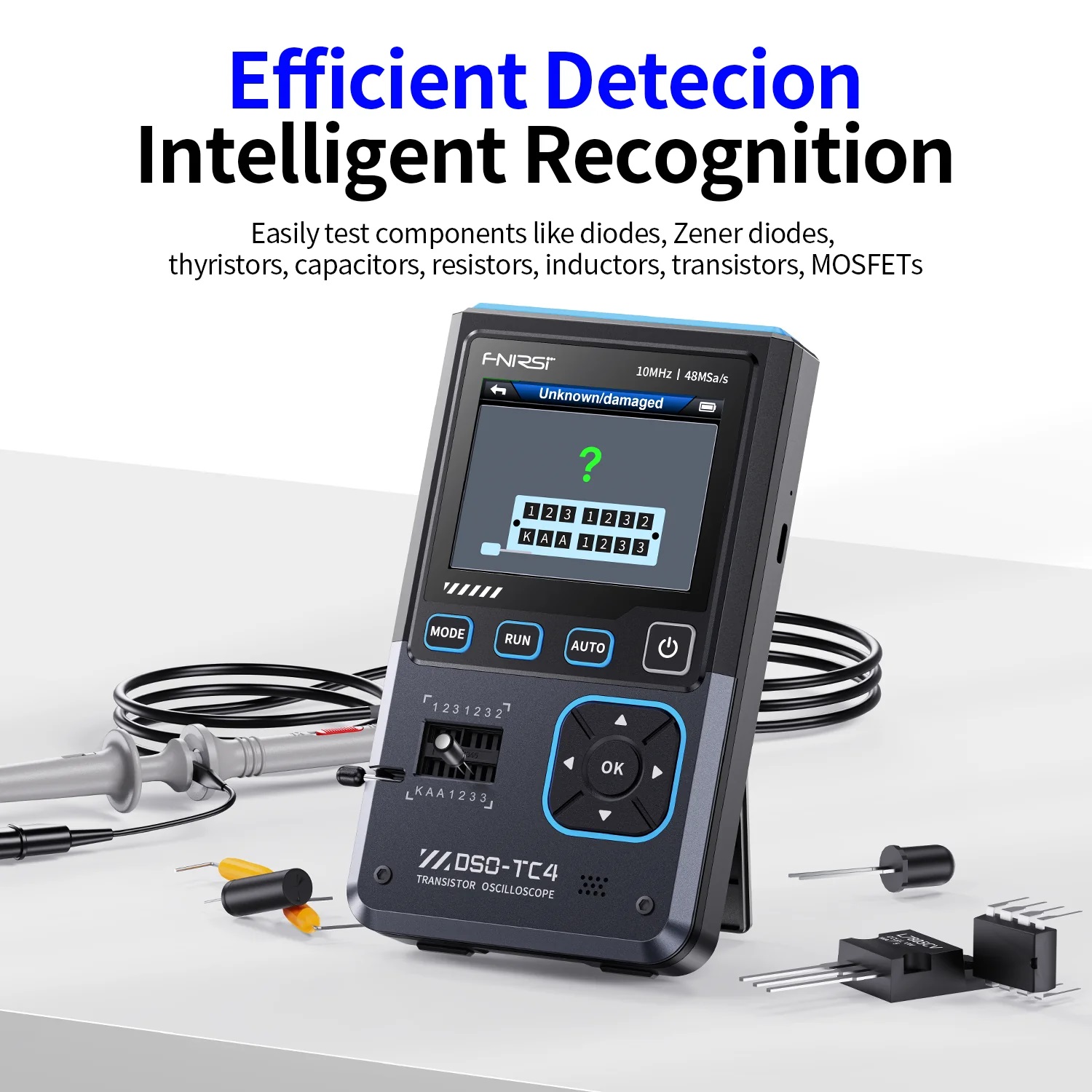

• Высокая эффективность: автоматическое определение типа и расположения выводов тестируемого компонента, упрощение процесса эксплуатации и повышение эффективности тестирования.
• Различные категории: обнаружение и анализ производительности и характеристик полупроводниковых компонентов, таких как транзисторы, диоды, триоды, полевые транзисторы (FET) и т. д.

Портативная конструкция:

• Оснащен 2,8-дюймовым цветным TFT-экраном, изображение четкое и интуитивно понятное.
• Встроенный литиевый аккумулятор большой емкости (1500 мАч), время работы в режиме ожидания 4 часа
• Маленький и легкий, подходит для мобильного использования.

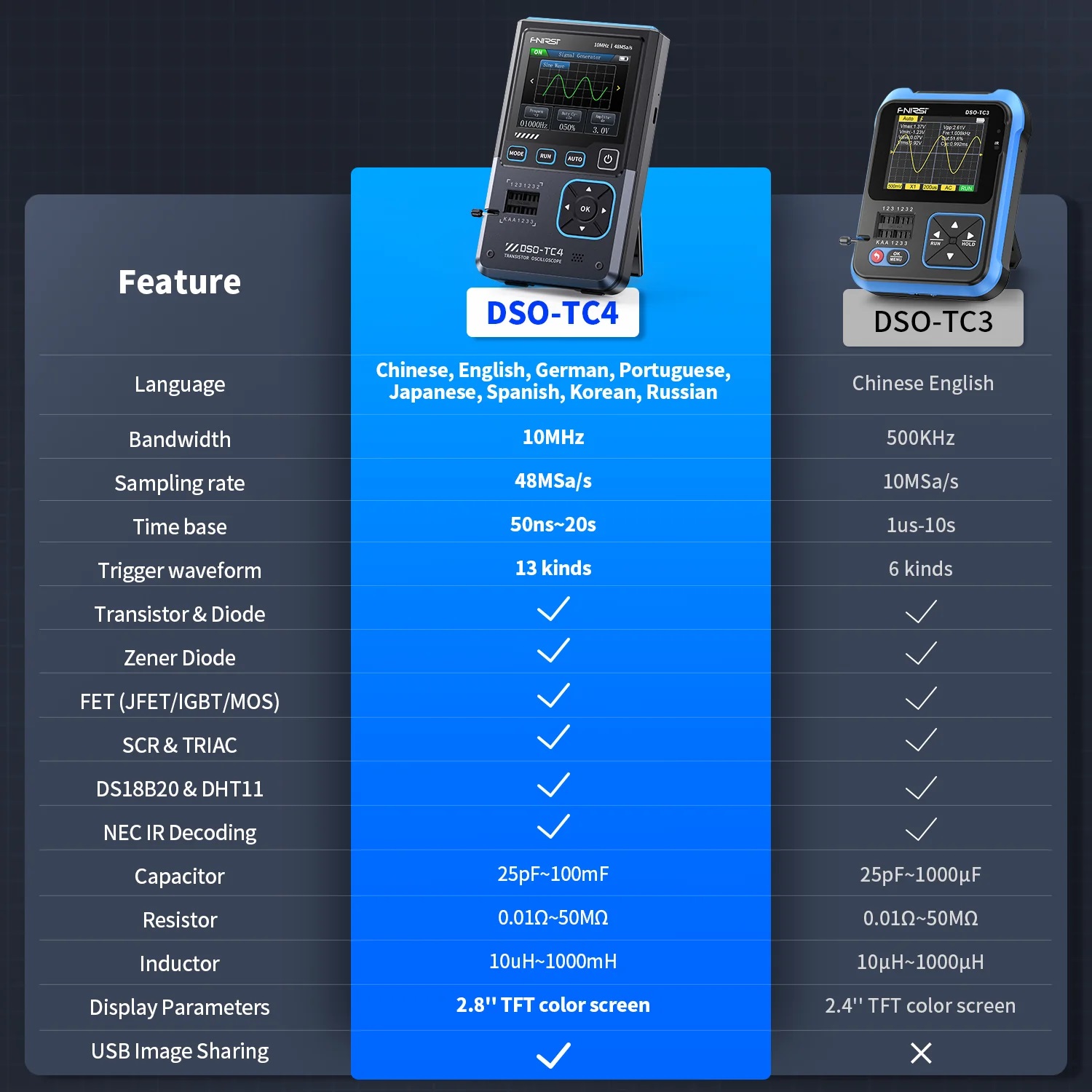

Технические характеристики

Основные  параметры

Brand

FNIRSI

Model

DSO-TC4

Screen

2.8-inch TFT Color Screen

Backlight

Brightness Adjustable

Power Supply

TYPE-C（5V/1A）

Battery

3.7V/1500mAh

Languages

中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий

Size

≈90x142x27.5mm

Product Weight

≈186g

Осциллограф

Real-Time Sampling Rate

48MSa/s

Analog Bandwidth

10MHz

Input Impedance

1MΩ

Coupling Mode

AC/DC

Test Voltage Range

1:1 Probe: 80Vpp (+40V)
10:1 Probe: 800Vpp (+400V)

Vertical Sensitivity

10mV/div~10V/div (X1 range)

Vertical Displacement

Adjustable with indication

Time Base Range

50ns~20s

Trigger Mode

Auto/Normal/Single

Trigger Type

Rising edge, Falling edge

Trigger Level

Adjustable with indication

Waveform Freeze

Yes (HOLD function)

Automatic Measurement

Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle

Тестер компонентов

Transistor

Amplification factor "hfe"; Base-Emitter voltage "Ube", Ic/Ie, Collector-Emitter reverse leakage current "Iceo", Ices, Forward voltage drop of protection diode "Uf"

Diode

Forward voltage drop <5V (Forward voltage drop, Junction capacitance, Reverse leakage current)

Zener Diode

0.01~4.5V
(1-2-3 test zone) Forward voltage drop

Field-Effect Transistor (FET)

JFET: Gate capacitance "Cg", Drain current Id under "Vgs", Forward voltage drop of protection diode "Uf"
IGBT: Drain current Id under Vgs, Forward voltage drop of protection diode Uf
MIOSTET: Threshold voltage "Vt", Gate capacitance "Cg", Drain-Source resistance "Rds", Forward voltage drop of protection diode "Uf"

Unidirectional SCR

Trigger voltage <5V, Gate level

Bidirectional SCR

Trigger current <6mA

Capacitor

25pF~1000μF, Loss factor "Vloss"

Resistor

0.01Ω~50MΩ

Inductor

10μH~1000μH, DC resistance

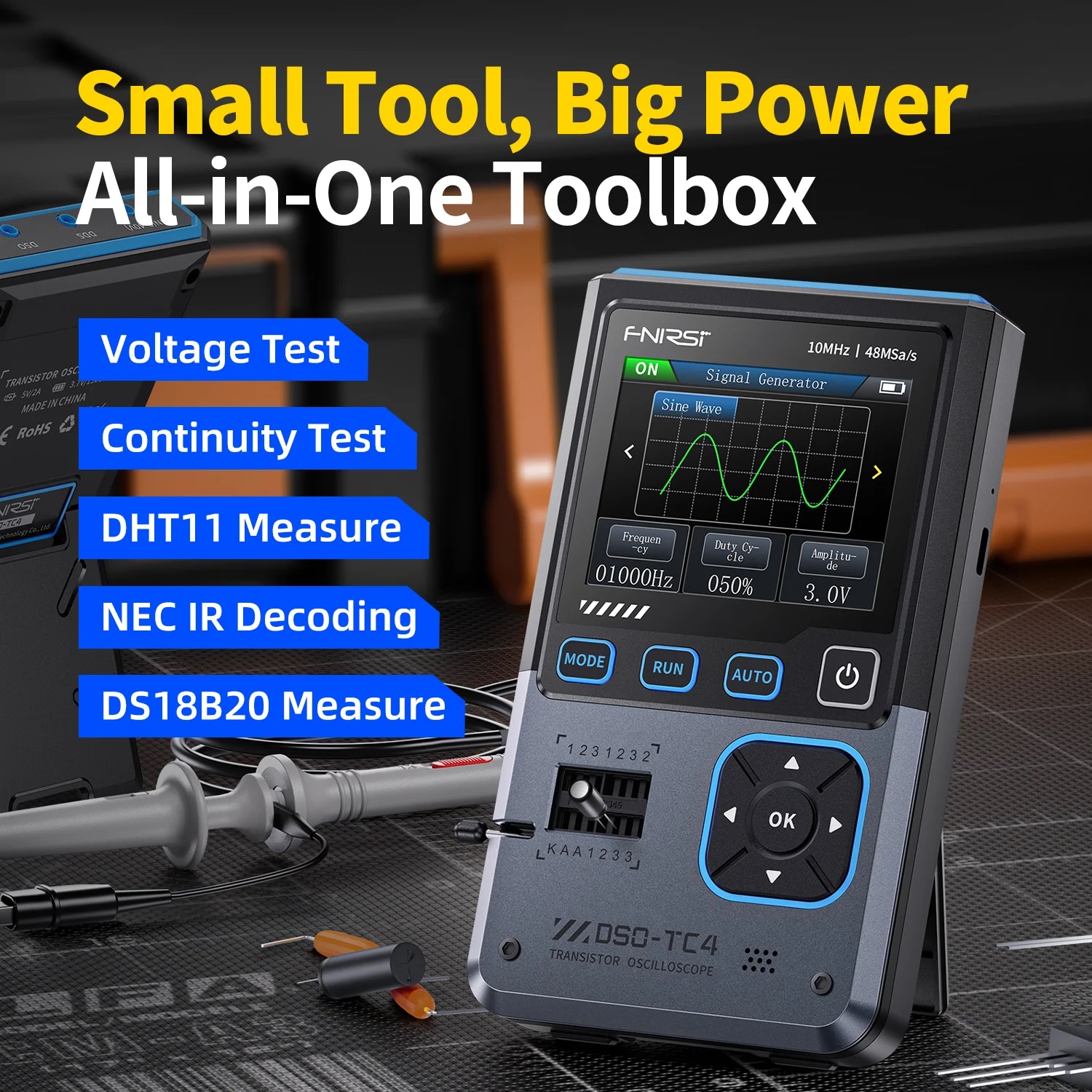

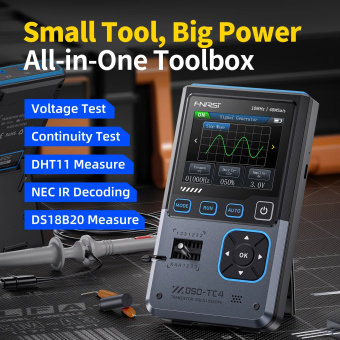

DS18B20

Temperature sensor, Pins: GND, DQ, VDD

DHT11

Temperature and humidity sensor, Pins: VDD, DATA, GND

Генератор

Output Waveform

Supports 13 waveform outputs

Waveform Frequency

0-50KHz

Square Wave Duty Cycle

0-100%

Waveform Amplitude

0.1V-3.0V
