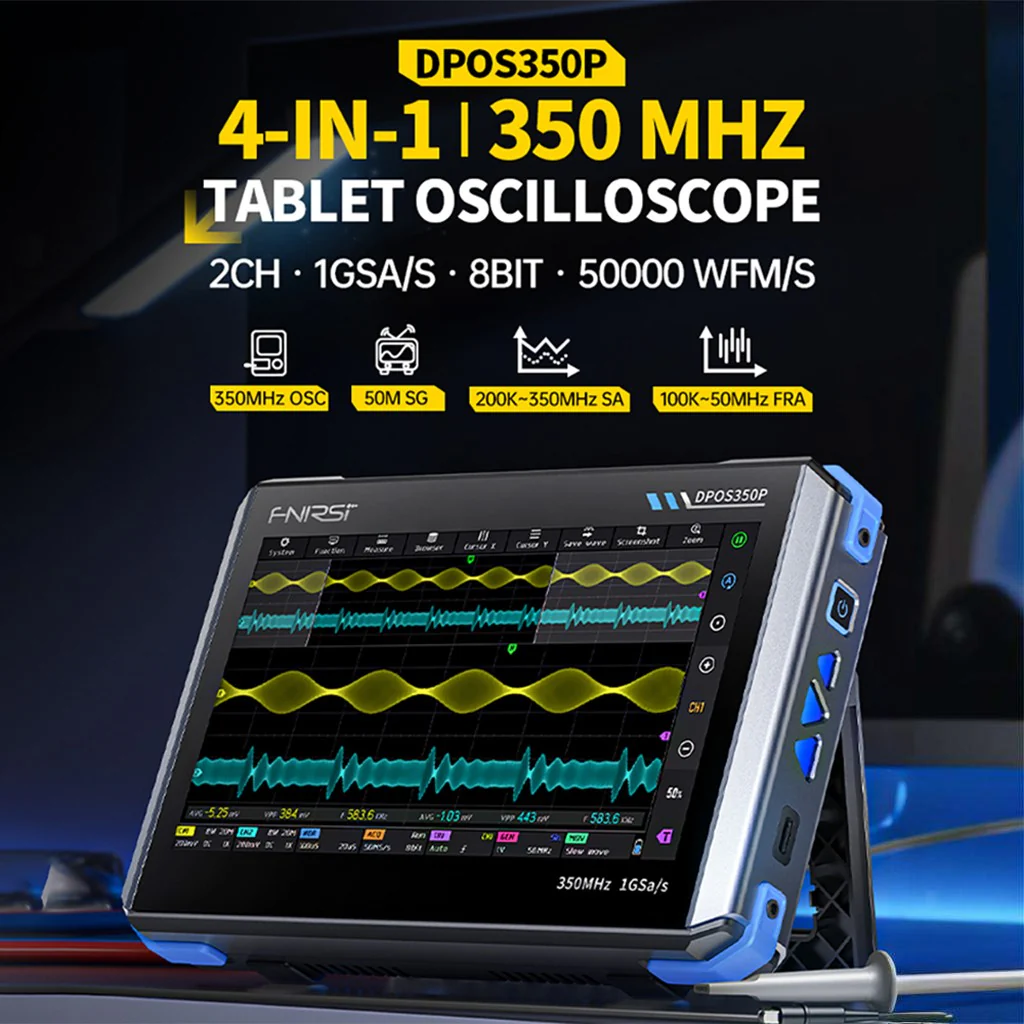

FNIRSI DPOS350P Осциллограф + генератор + анализатор спектра + измеритель АЧХ

Мощная многофункциональная интеграция : FNIRSI DPOS350P объединяет в себе осциллограф 350 МГц, генератор сигналов 50 МГц, анализатор спектра 200 кГц ~ 350 МГц и анализатор частотной характеристики 50 МГц для удовлетворения различных потребностей в тестировании сигналов.
Высокопроизводительный захват формы сигнала : благодаря частоте дискретизации в реальном времени 1 Гвыб/с, аналоговой полосе пропускания 350 МГц (одноканальный режим) и сверхвысокой частоте обновления формы сигнала 50 000 осциллограмм/с он может точно захватывать и отображать сигналы аномалий с низкой вероятностью.

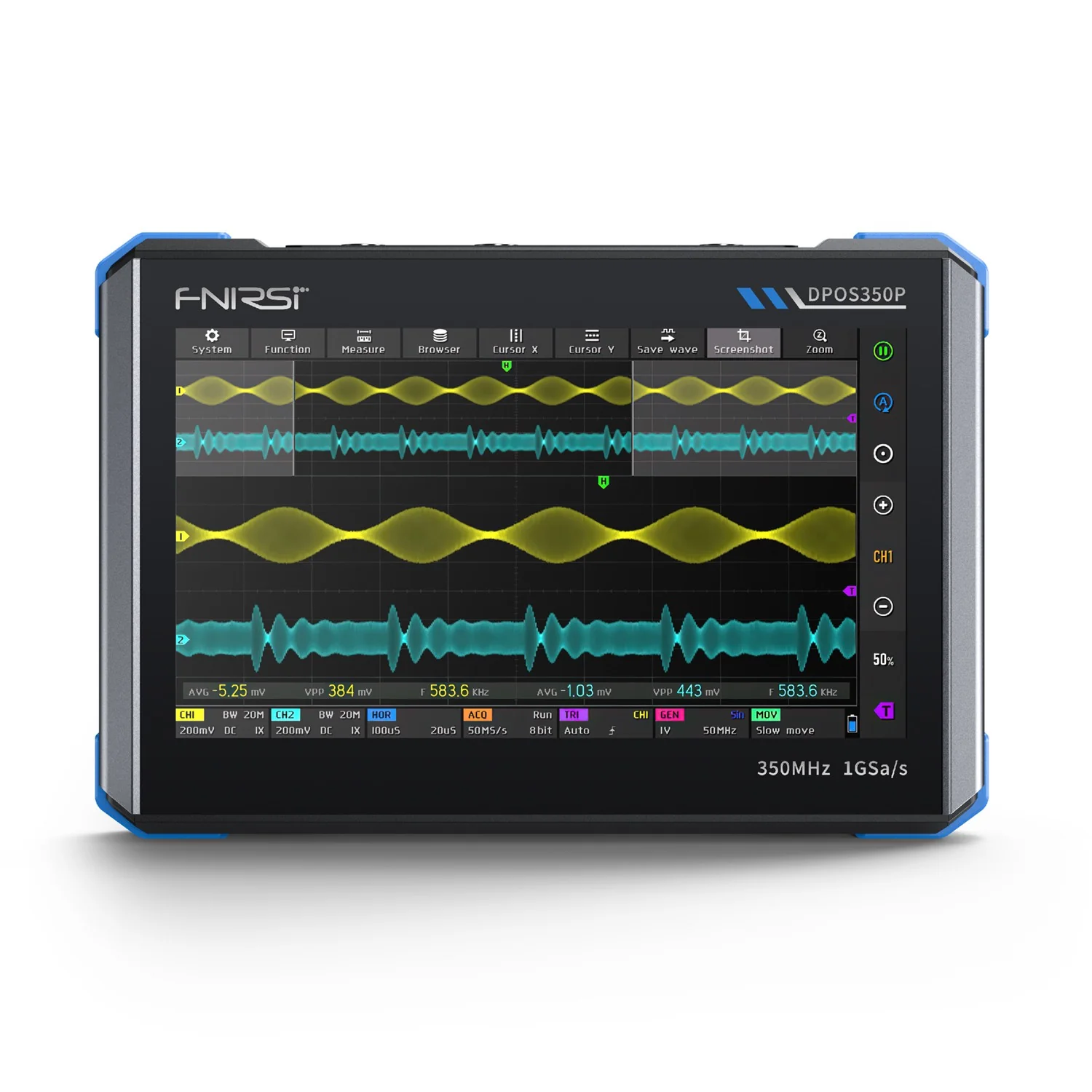

Превосходное отображение и управление : Оснащенный 7-дюймовым сенсорным IPS-экраном с высоким разрешением 1024x600, он обеспечивает четкое отображение формы сигнала и поддерживает переключение режимов оттенков серого и цветовой температуры, что упрощает работу в различных условиях тестирования.
Широкие возможности генерации и анализа сигналов : встроенный генератор сигналов 50 МГц поддерживает 14 стандартных форм сигналов и функциональные возможности пользовательских форм сигналов, а анализатор спектра охватывает диапазон частот 200 кГц–350 МГц, что идеально подходит для тестирования электромагнитных помех, радиочастот и высокочастотных сигналов.
Защита от высокого напряжения и быстрая зарядка : устройство имеет конструкцию защиты от высокого напряжения до 400 В для обеспечения безопасности, а благодаря технологии быстрой зарядки QC18W его можно полностью зарядить за 2 часа, что обеспечивает длительную стабильную работу.
Удобное хранение и экспорт данных : поддерживает хранение до 500 данных осциллограмм и 90 изображений, а также имеет функцию экспорта данных на USB-накопитель для простого анализа и создания отчетов.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

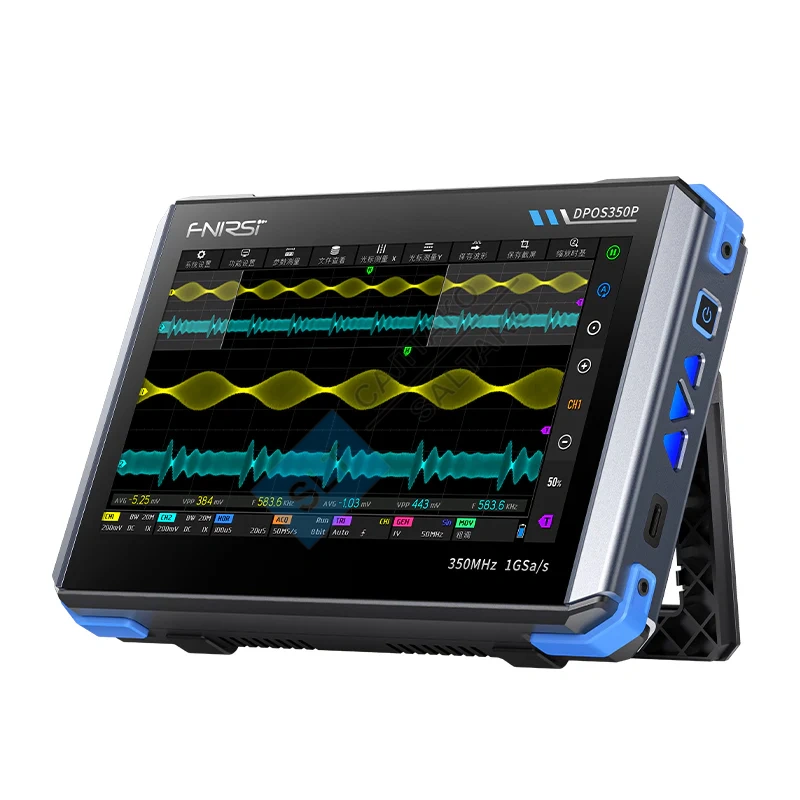

FNIRSIDPOS350P — это высокопроизводительный, многофункциональный осциллограф «все в одном», подходящий для широкого спектра промышленных и исследовательских приложений. Благодаря мощной интегрированной конструкции, высокой частоте дискретизации и широкой полосе пропускания он может точно анализировать сложные сигналы, обеспечивать четкое отображение формы сигнала и интеллектуальный запуск. Встроенный дисплей высокого разрешения, сенсорное управление, интеллектуальный запуск и несколько режимов измерения делают его точным и надежным инструментом для тестирования и анализа в лабораториях, на производственных линиях и на объектах технического обслуживания.

Функции
- Мощная многофункциональная интеграция : DPOS350P объединяет в себе осциллограф 350 МГц, генератор сигналов 50 МГц, анализатор спектра 200 кГц ~ 350 МГц и анализатор частотной характеристики 50 МГц для удовлетворения различных потребностей в тестировании сигналов.
- Высокопроизводительный захват формы сигнала : благодаря частоте дискретизации в реальном времени 1 Гвыб/с, аналоговой полосе пропускания 350 МГц (одноканальный режим) и сверхвысокой частоте обновления формы сигнала 50 000 осциллограмм/с он может точно захватывать и отображать сигналы аномалий с низкой вероятностью.
- Превосходное отображение и управление : Оснащенный 7-дюймовым сенсорным IPS-экраном с высоким разрешением 1024x600, он обеспечивает четкое отображение формы сигнала и поддерживает переключение режимов оттенков серого и цветовой температуры, что упрощает работу в различных условиях тестирования.
- Широкие возможности генерации и анализа сигналов : встроенный генератор сигналов 50 МГц поддерживает 14 стандартных форм сигналов и функциональные возможности пользовательских форм сигналов, а анализатор спектра охватывает диапазон частот 200 кГц–350 МГц, что идеально подходит для тестирования электромагнитных помех, радиочастот и высокочастотных сигналов.
- Защита от высокого напряжения и быстрая зарядка : устройство имеет конструкцию защиты от высокого напряжения до 400 В для обеспечения безопасности, а благодаря технологии быстрой зарядки QC18W его можно полностью зарядить за 2 часа, что обеспечивает длительную стабильную работу.
- Удобное хранение и экспорт данных : поддерживает хранение до 500 данных осциллограмм и 90 изображений, а также имеет функцию экспорта данных на USB-накопитель для простого анализа и создания отчетов.
Технические характеристики
Основные параметры:
Бренд
FNIRSI
Модель
DPOS350P
Конфигурация при включении питания
5 предустановленных элементов
Требования к зарядке
QC18W - 12 В/1,5 А (тип C)
Языки
Китайский / Английский / Русский / Португальский
Характеристики аккумулятора
Литиевая батарея 3,7 В, 8000 мАч
Размер экрана
7 дюймов
Время работы в режиме ожидания
около 3 часов
Разрешение экрана
1024 x 600 пикселей
Время зарядки
Запуск ≈ 5 часов
Технология экрана
IPS полный угол обзора
Общее потребление энергии
10 Вт
Режим взаимодействия
емкостный сенсорный экран
Рассеивание тепла
воздушное охлаждение
Интерфейс расширения
емкостный сенсорный экран
Размеры
190мм*128мм*37мм
Автоматическое выключение
15 минут ~ 1 час / выкл.
Обновление прошивки
поддержка обновления образа .iso
Диапазон температур хранения
-20~60℃

Параметры осциллографа:
Аналоговые каналы
2
Аналоговая полоса пропускания
350МГц
Время подъема
1нс
Максимальная частота дискретизации
1ГСПС
Глубина памяти
60Кб
Входное сопротивление
1МОм / 14пФ
Диапазон временной базы
5нс ~ 50с
База времени прокатки
50мс ~ 50с
Вертикальная чувствительность
2мВ ~ 20В(1X)
Вертикальный диапазон
16мВ ~ 160В(1X)
Точность постоянного тока
±2%
Точность времени
±0,01%
Входная муфта
Постоянный/переменный ток
Затухание зонда
1X / 10X / 100X
Ограничение пропускной способности оборудования
150М / 20М
Режим высокого разрешения
8 бит ~ 16 бит
Измерения параметров
12 видов
Измерение курсора
время, период, частота, уровень, напряжение
Обнаружение триггера
цифровой триггер
Канал триггера
СН1 / СН2
Режим триггера
Авто / Одиночный / Нормальный
Спусковой крючок
нарастающий фронт / спадающий фронт
Подавление триггера
Л1 ~ Л3
Уровень триггера
ручной / автоматический 10% ~ 90%
Хранилище скриншотов
90 фотографий
Хранение формы сигнала
500 групп
Фоновая сетка
показать / скрыть
Волнообразное движение
грубая настройка / точная настройка
Защита от перенапряжения
выдерживаемое напряжение 400В
Яркость формы волны
регулируемый
Простой дисплей БПФ
поддерживать
Цифровая флуоресценция
поддерживать
Отображение цветовой температуры
поддерживать
XY-режим
поддерживать
Временная база ZOOM
поддерживать
Автоматическая регулировка одним нажатием
поддерживать
Возврат к нулю одним нажатием
поддерживать
Браузер данных
поддерживать

Параметры генератора сигналов:
Типы волновых форм
14 стандартных функций + захваченная форма сигнала
Частота
0 ~ 50 МГц (только синусоида, другие формы волн до 10M/5M/3M)
Амплитуда
0 ~ 5 ВПП
Компенсировать
-2,5В ~ +2,5В
Рабочий цикл
0,1% ~ 99,9%
Разрешение по частоте
1Гц
Амплитудное разрешение
1мВ
Разрешение смещения
1мВ
Разрешение рабочего цикла
0,1%
Настраиваемая форма захваченного сигнала
500 групп

Секция анализатора частотной характеристики:
Частота возбуждающего сигнала
100Гц ~ 50МГц
Амплитуда сигнала возбуждения
0 ~ 5 ВПП
Смещение сигнала возбуждения
-2,5В ~ +2,5В
Подсчет частоты возбуждения
20 ~ 500
Измерение курсора
частота / усиление / фаза
Режим работы
одиночный / циклический
Калибровка системы
поддерживать

Часть анализатора спектра:
Метод преобразования
БПФ
Длина БПФ
4К ~ 32К
Диапазон частот
200 кГц ~ 350 МГц
Диапазон уровней
-60 дБмВ ~ +260 дБмВ
Измерение курсора
частота/амплитуда
Параметр маркировки
максимальная энергия гармоники
Водопадная диаграмма
поддерживать
3D каскадная диаграмма
поддерживать
Автоматическая регулировка
поддерживать
Калибровка системы
поддерживать
⚠ Особые меры предосторожности
- При одновременном использовании обоих каналов зажимы заземления обоих зондов должны быть соединены вместе. Строго запрещено подключать зажимы заземления двух зондов к разным потенциалам, особенно к разным потенциальным концам мощного оборудования или цепей 220 В/110 В. Это может повредить материнскую плату осциллографа, поскольку оба канала имеют общее заземление, а подключение их к разным потенциалам может привести к образованию контура заземления и короткому замыканию материнской платы.
- Вход BNC на осциллографе имеет максимальный допуск 400 В. Строго запрещается подавать напряжение, превышающее 400 В, при использовании переключателя зонда 1X.
- Для зарядки используйте специальное зарядное устройство, входящее в комплект поставки. Запрещается использовать источник питания другого тестируемого оборудования или USB-подключение. Это может привести к образованию контура заземления и короткому замыканию материнской платы осциллографа, что может привести к ее повреждению в процессе тестирования.
- При измерении высокочастотных высоковольтных сигналов используйте зонд 100X (например, для ультразвуковых сварочных аппаратов, ультразвуковых очистителей и т. д.) или даже зонд 1000X (например, для высоковольтной стороны высокочастотных трансформаторов, резонаторов катушек индукционного нагрева и т. д.).
FNIRSI DPOS350P Осциллограф + генератор + анализатор спектра + измеритель АЧХ

Характеристики

Каналы	2
Полоса частот, МГц	350
Частота дискретизации, ГГц	1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Анализатор спектра, Генератор, Измеритель АЧХ
Конструкция (осциллографа)	Портативный переносной
