FNIRSI 2D15P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

FNIRSI 2D15P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

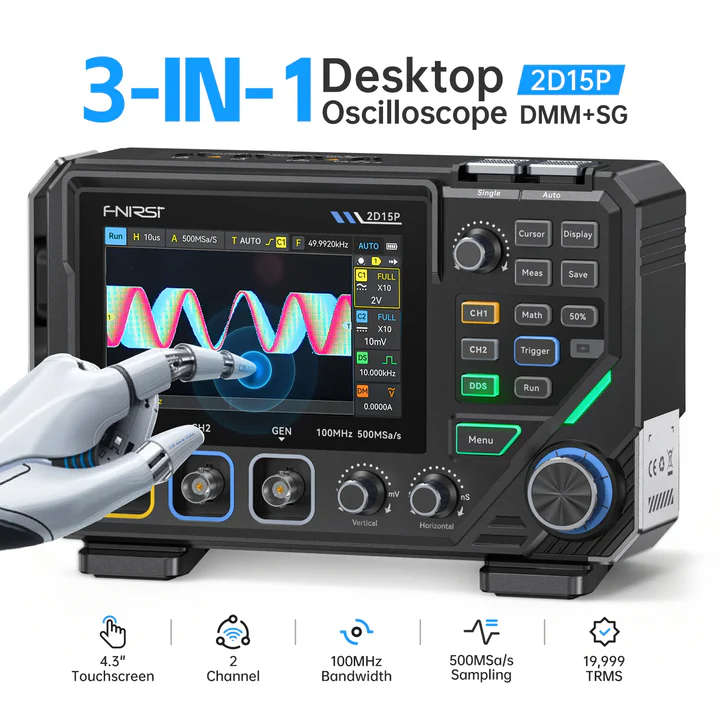

◉ 3 в 1: Осциллограф · Мультиметр · Генератор сигналов

◉ 4,3-дюймовый сенсорный экран IPS + физические клавиши
◉ Полоса пропускания 100 МГц · Частота дискретизации 500 Мвыб/с
◉ Отображение 128-уровневой шкалы серого и цветовой температуры
◉ Скорость захвата формы сигнала ≈1200 кадров в секунду
◉ Бесконечное послесвечение · Режим XY
◉ Поддержка математических функций для анализа в реальном времени
◉ Мультиметр True RMS с 19999 отсчетами
◉ Аккумулятор 5000 мАч · Зарядка Type-C

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

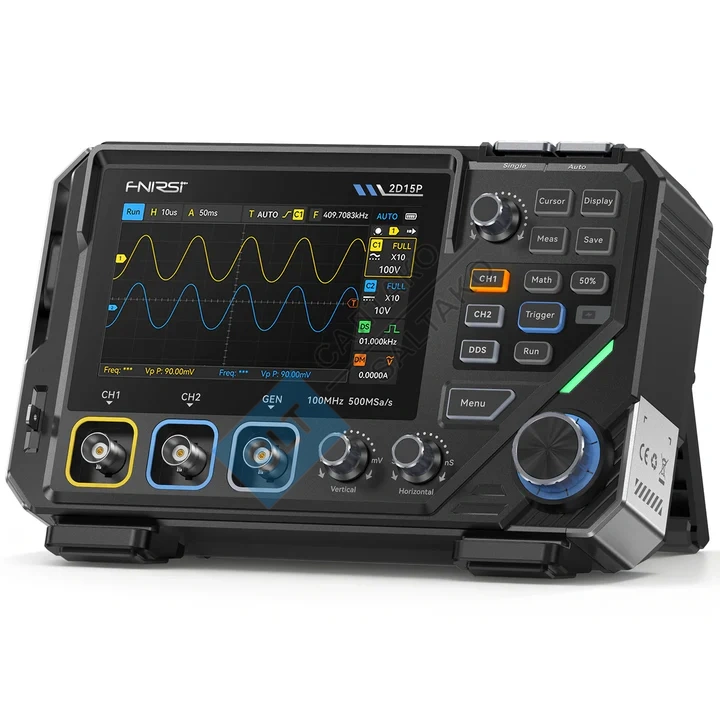

FNIRSI 2D15P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

◉ 3 в 1: Осциллограф · Мультиметр · Генератор сигналов
◉ 4,3-дюймовый сенсорный экран IPS + физические клавиши
◉ Полоса пропускания 100 МГц · Частота дискретизации 500 Мвыб/с
◉ Отображение 128-уровневой шкалы серого и цветовой температуры
◉ Скорость захвата формы сигнала ≈1200 кадров в секунду
◉ Бесконечное послесвечение · Режим XY
◉ Поддержка математических функций для анализа в реальном времени
◉ Мультиметр True RMS с 19999 отсчетами
◉ Аккумулятор 5000 мАч · Зарядка Type-C

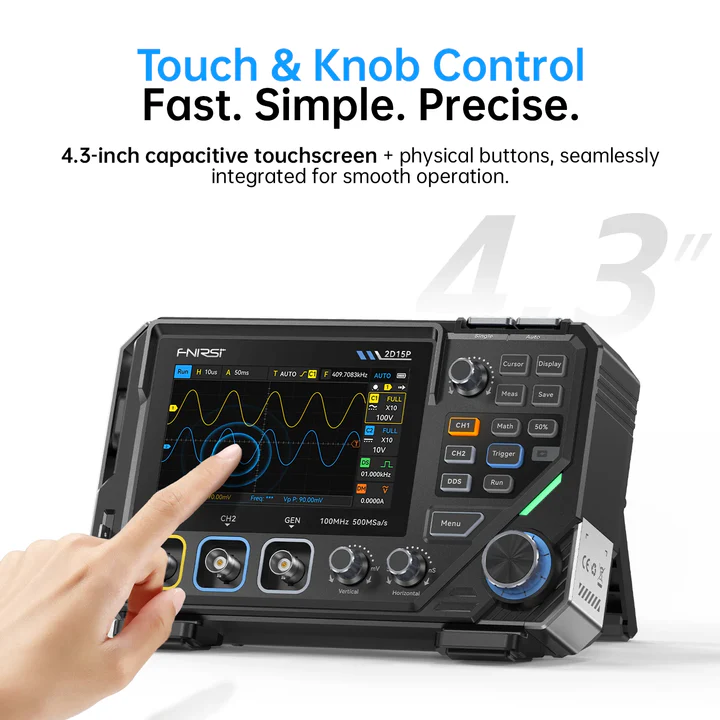

FNIRSI 2D15P сочетает в себе физические кнопки и емкостный сенсорный экран диагональю 4,3 дюйма. Он обеспечивает частоту дискретизации 500 Мвыб/с, полосу пропускания одноканального канала 100 МГц (двухканальный 50 МГц) и глубину памяти от 10 000 до 1 Мбайт. К особенностям относятся дисплей с 128 уровнями серого, захват сигнала со скоростью 1200 кадров/с, математические функции, 18 автоматических измерений, генератор сигналов с частотой 10 МГц и мультиметр True RMS с разрешением 19 999 отсчётов, поддерживающий измерение напряжения, тока, сопротивления, ёмкости, проверку диодов и целостности цепи.

Ключевые особенности
Двухканальный вход — одноканальный режим работы 100 МГц / двухканальный режим 50 МГц.
Возможность выбора глубины памяти — 10 КБ / 100 КБ / 1 МБ для гибкого сбора данных.

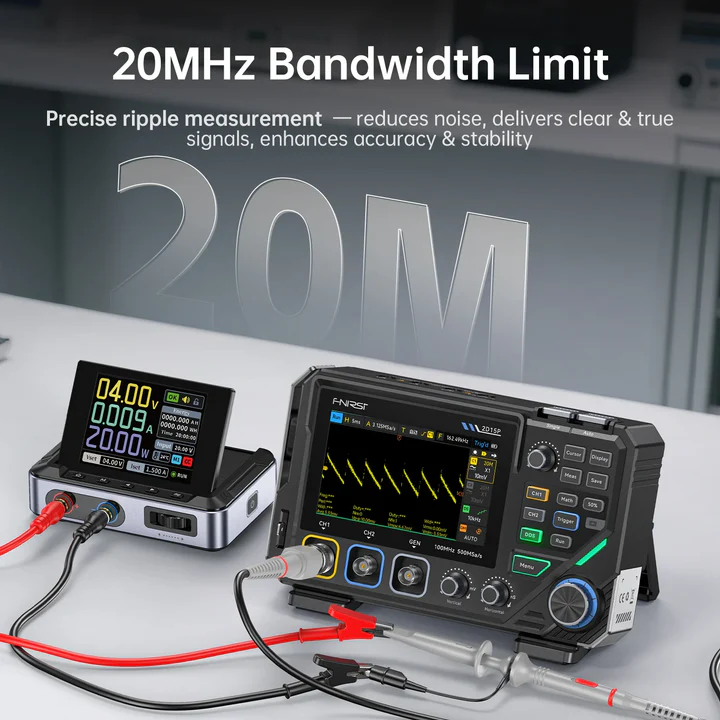

Ограничение полосы пропускания 20 МГц — снижает уровень шума для точного измерения пульсаций и точности тестирования.

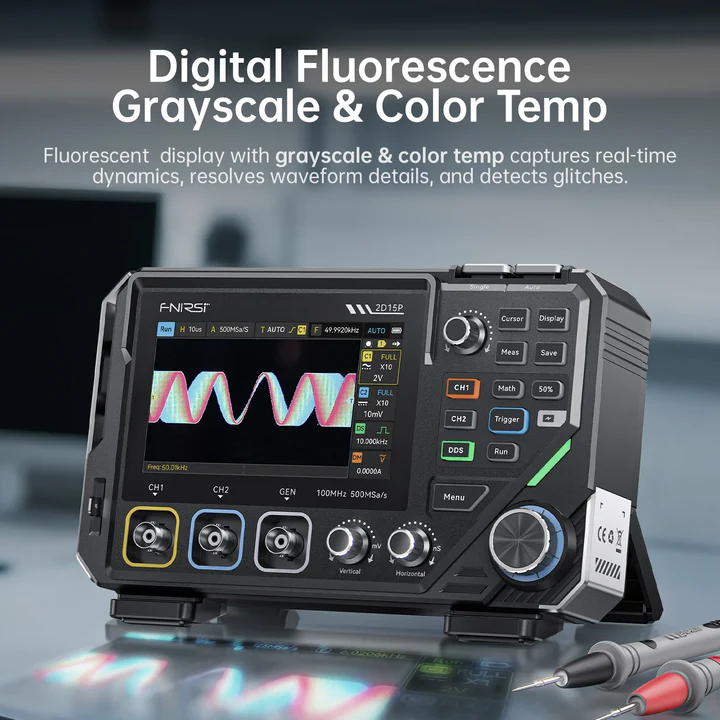

Визуализация оттенков серого и цветовой температуры — выявление устойчивости формы сигнала и динамики сигнала.
Математические операции (сложение, вычитание, умножение, деление и т. д.) — вычисление сигналов в реальном времени.
Режим XY и бесконечное послесвечение — визуализация фазовых соотношений и перекрытия форм сигналов.

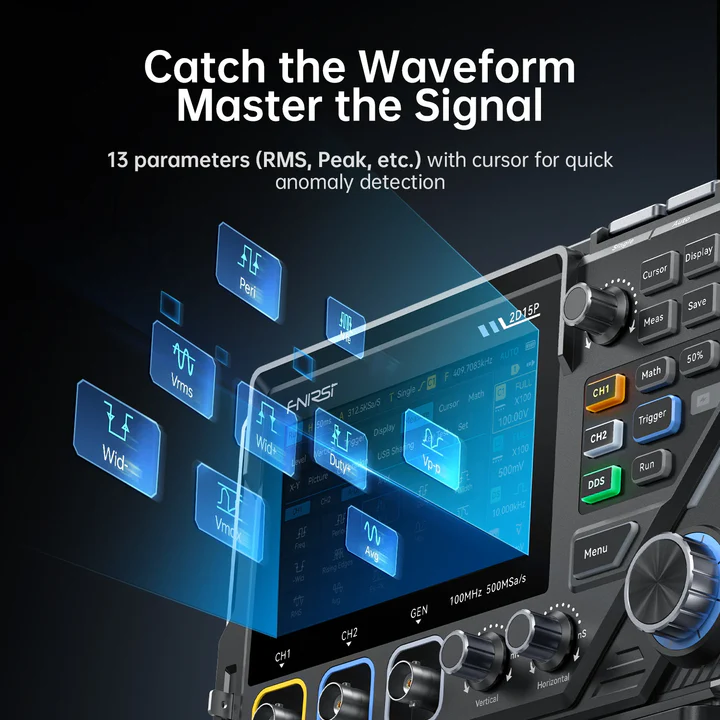

Функция курсора и 13 автоматических измерений — быстрый и понятный анализ параметров.
Режимы «Авто», «Обычный», «Одиночный триггер» — гибкий захват сигнала для любых задач тестирования.
Генератор сигналов DDS 10 МГц — выдает до 11 распространенных форм сигналов с регулируемой амплитудой и скважностью.

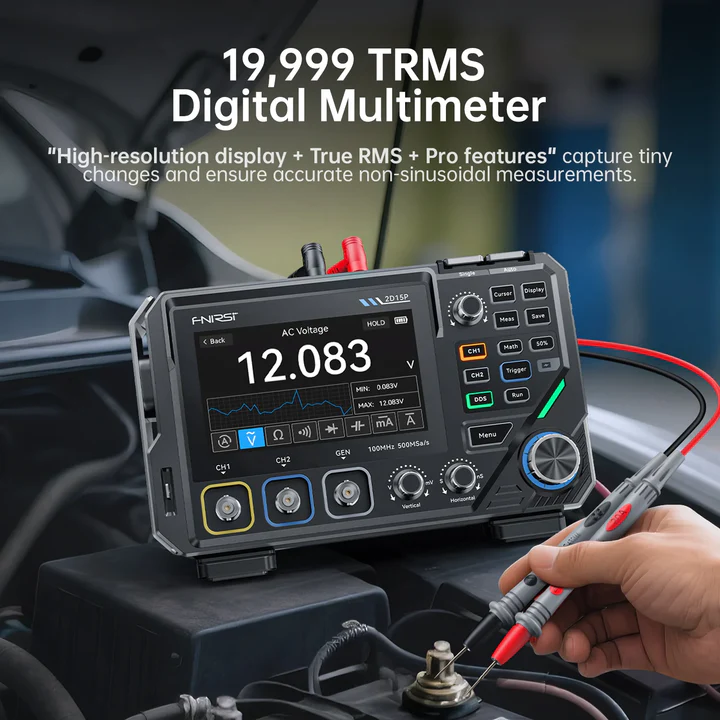

True RMS мультиметр (19 999 отсчетов) — поддерживает измерение напряжения, тока (переменного и постоянного тока), сопротивления, емкости, диодов и целостности цепи.

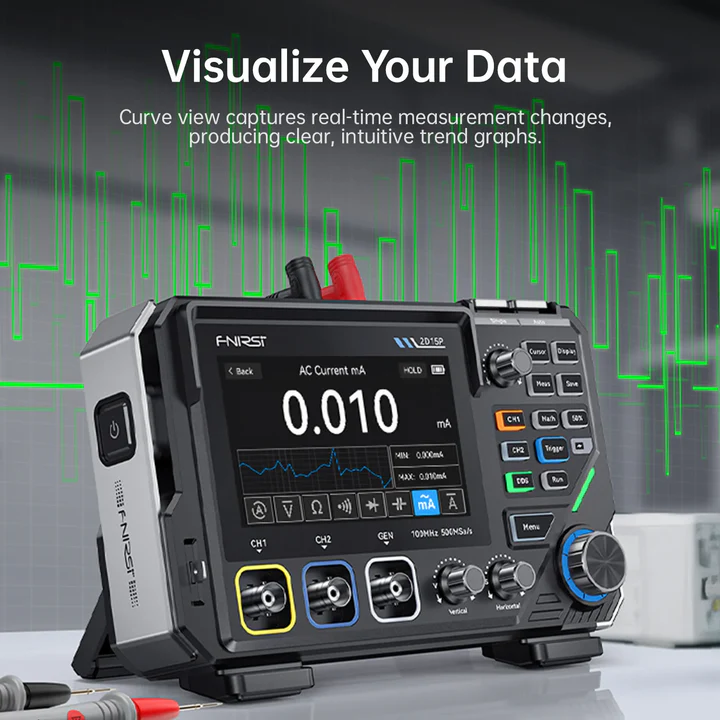

Функция просмотра кривой — отображает графики тенденций в реальном времени для визуального отслеживания сигнала.
Архитектура ПЛИС + МК + АЦП — обеспечивает высокоскоростную обработку сигналов и стабильную работу.

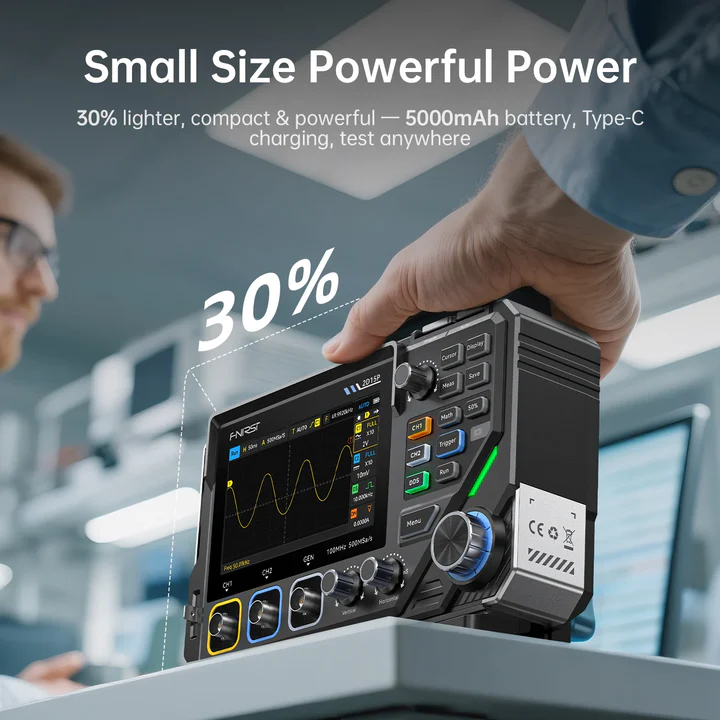

Компактная и легкая конструкция — корпус на 30 % легче, мощный аккумулятор емкостью 5000 мАч.
Функция сохранения и экспорта волн — сохранение и передача данных формы волн для последующего анализа.
Интерфейс зарядки Type-C — удобное, быстрое и универсальное подключение к электросети.
Параметры продукта
Характеристики осциллографа:
Канал
Двухканальный

Частота дискретизации
500МСб/с

Аналоговая полоса пропускания
100 МГц

Глубина памяти
10 тыс., 100 тыс., 1 млн.

Входное сопротивление
1 МОм

Диапазон временной развертки
5нс - 50с

Вертикальная чувствительность
10 мВ - 10 В/дел

Максимальное входное напряжение
800 В (10 зондов)

Режим триггера
Авто, Нормальный, Одиночный

Тип триггера
Подъем, падение, оба края

Режим отображения
Точка, Вектор, Цветовая температура

Муфта
переменный/постоянный ток

Упорство
мин / 2с / 5с / 10с / 20с / 50с / ∞

Математические операции
✔

Захват формы волны
✔

Экспорт формы сигнала
✔

Измерение курсора
✔

Характеристики мультиметра:
Напряжение постоянного тока
1,9999 В / 19,999 В / 199,99 В / 1000 В

Напряжение переменного тока
1,9999 В / 19,999 В / 199,99 В / 750,0 В

Постоянный ток
19,999 мА/199,99 мА/1,9999 А/9,999 А

Переменный ток
19,999 мА/199,99 мА/1,9999 А/9,999 А

Сопротивление
19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм / 1,9999 кОм / 199,99 Ом

Емкость
999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ / 9,999 мкФ / 99,99 мФ

Диод
✔

Непрерывность
✔

Характеристики генератора сигналов:
Канал
1CH

Частота
0 - 10 МГц

Амплитуда
0,1 - 3,0 Впик-пик

Рабочий цикл
0 - 100%

Комплект поставки:
◉ Цифровой мультиметр 2D15P - 1 шт.
◉ Щуп P6100 - 2 шт.
◉ Щуп мультиметра - 2 шт.
◉ Щуп с зажимом типа «крокодил» - 2 шт.
◉ USB-кабель для передачи данных - 1 шт.
◉ Руководство пользователя - 1 шт.

FNIRSI 2D15P Двухканальный планшетный осциллограф + мультиметр + функциональный генератор

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	0.5
Дополнительно (осциллогаф)	Генератор, Мультиметр
Конструкция (осциллографа)	Портативный переносной
