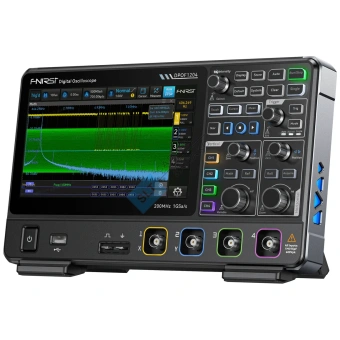

Осциллограф FNIRSI DPOF1204

Созданный на основе интегрированной архитектуры SoC + FPGA , он обеспечивает полосу пропускания 200 МГц , частоту дискретизации 1 Гвыб/с и глубину памяти до 14 Мточек , гарантируя точное восстановление сигнала и глубокий анализ осциллограмм.

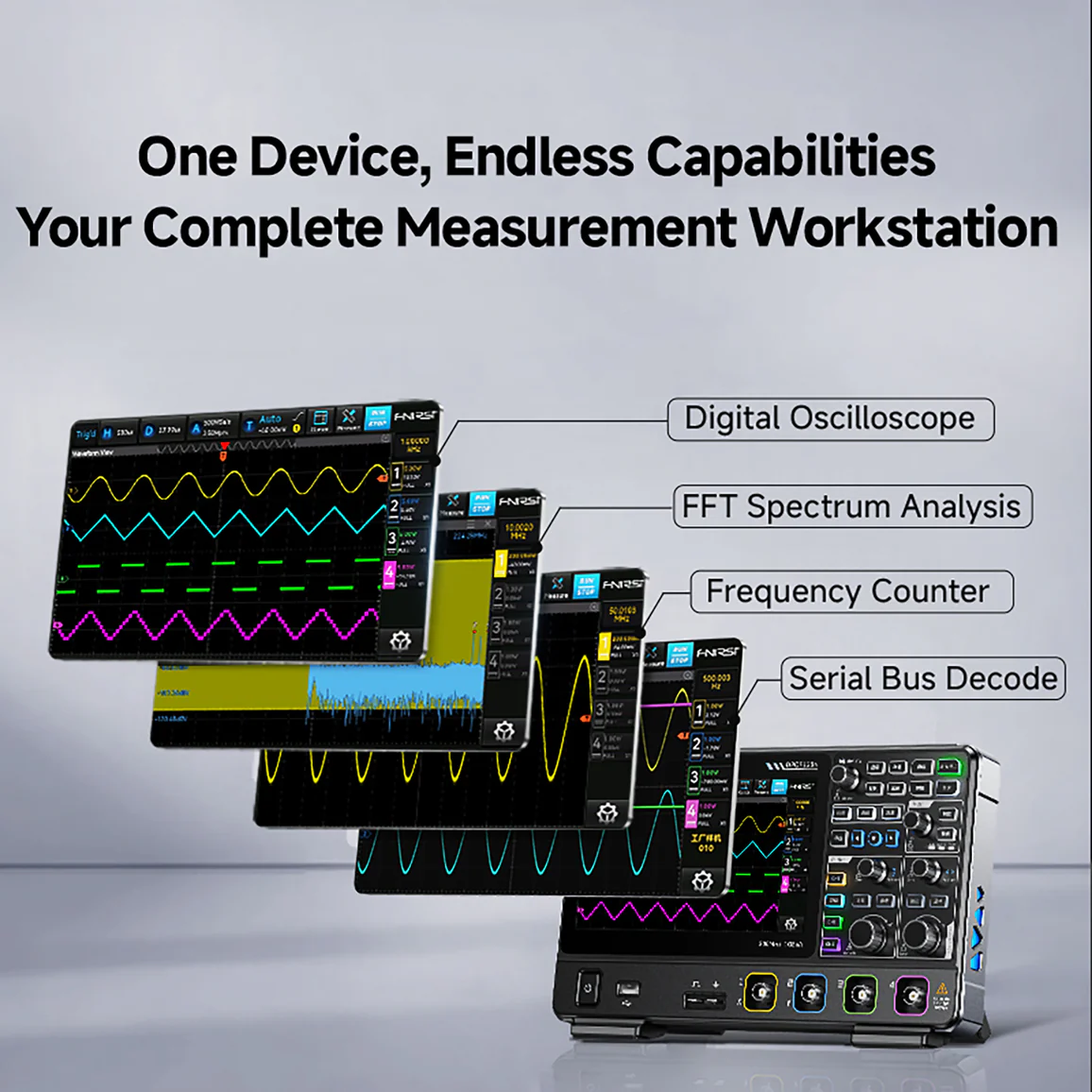

DPOF1204 — это не просто осциллограф, он объединяет в себе анализ спектра методом БПФ, измерение частоты и декодирование последовательных протоколов , что делает его настоящей универсальной измерительной рабочей станцией для отладки, проверки и производственного тестирования.

Благодаря сверхнизкому уровню шума, высокой скорости захвата сигналов и расширенным возможностям запуска, устройство позволяет пользователям выявлять редкие аномалии, анализировать сложные сигналы и уверенно ускорять поиск и устранение неисправностей .

Функции

1. Сверхточная 4-канальная аналоговая схема:
Оснащенный четырьмя независимыми аналоговыми каналами, DPOF1204 обеспечивает высокоточный сбор сигналов и точный многоканальный анализ для сложных и требовательных измерительных задач.

2. Высокопроизводительный захват сигнала:
обеспечивает полосу пропускания 200 МГц и максимальную частоту дискретизации в реальном времени 1 Гвыб/с, гарантируя точное восстановление формы сигнала и надежные результаты измерений.

3. Сверхвысокая скорость захвата сигналов:
Благодаря скорости захвата до 450 000 сигналов в секунду устройство позволяет пользователям быстро обнаруживать переходные процессы и редкие аномалии сигнала.

4. Большая глубина памяти:
Осциллограф обеспечивает глубину памяти до 14 Мточек, что позволяет записывать сигналы в течение длительного времени, сохраняя при этом высокое разрешение при масштабировании и анализе осциллограмм.

5. Сверхнизкий уровень шума и высокая чувствительность:
Сверхнизкий уровень шума, составляющий всего 70–90 мкВ среднеквадратичного значения, и чувствительность 500 мкВ/дел обеспечивают точное измерение сигналов низкого уровня и улучшенную четкость сигнала.

6. Усовершенствованная система запуска:
устройство включает более 13 аппаратных режимов запуска, а также запуск через последовательную шину, что позволяет точно фиксировать сложные сигнальные условия и события, специфичные для протокола.

7. Интегрированный анализ спектра БПФ:
Встроенная функция БПФ поддерживает обработку до 1 млн точек с возможностью обнаружения пиков и маркеров, что позволяет эффективно проводить анализ в частотной области наряду с измерениями во временной области.

8. Широкий спектр измерительных функций:
устройство предлагает 38 параметров автоматического измерения, включая напряжение, время и задержку, а также поддержку статистического анализа, математических операций и исторических измерений.

9. Декодирование последовательной шины:
Осциллограф поддерживает декодирование I2C, SPI, UART, CAN и LIN, что упрощает отладку встроенных систем и анализ коммуникаций.

10. Режим истории и последовательности:
поддерживает до 90 000 сегментированных записей с минимальным временем задержки, что обеспечивает эффективный захват, воспроизведение и быструю локализацию аномальных событий.

11. Инструменты интеллектуального анализа:
Устройство включает функции поиска событий и навигации, позволяющие пользователям быстро находить события, связанные с формой сигнала, на основе заданных критериев.

12. Возможность проведения тестирования по принципу «прошел/не прошел»:
Поддерживается высокоскоростное тестирование по принципу «прошел/не прошел» с заданными пользователем допусками, что делает его подходящим для автоматизированного тестирования и применения на производственных линиях.

13. Удобное управление:
интуитивно понятный интерфейс с 7-дюймовым сенсорным экраном и 18 быстрыми действиями в одно нажатие повышает эффективность и упрощает рабочий процесс.

14. Гибкие возможности подключения и удаленное управление:
Множество интерфейсов, включая USB, LAN и триггерные входы/выходы, в сочетании с командами SCPI и поддержкой WebControl, обеспечивают удаленное управление и интеграцию системы.

15. Передовая аппаратная архитектура:
Осциллограф, построенный на основе интегрированной архитектуры SoC и FPGA, обеспечивает высокоскоростную обработку, целостность сигнала и стабильную работу в сложных условиях.

Технические характеристики

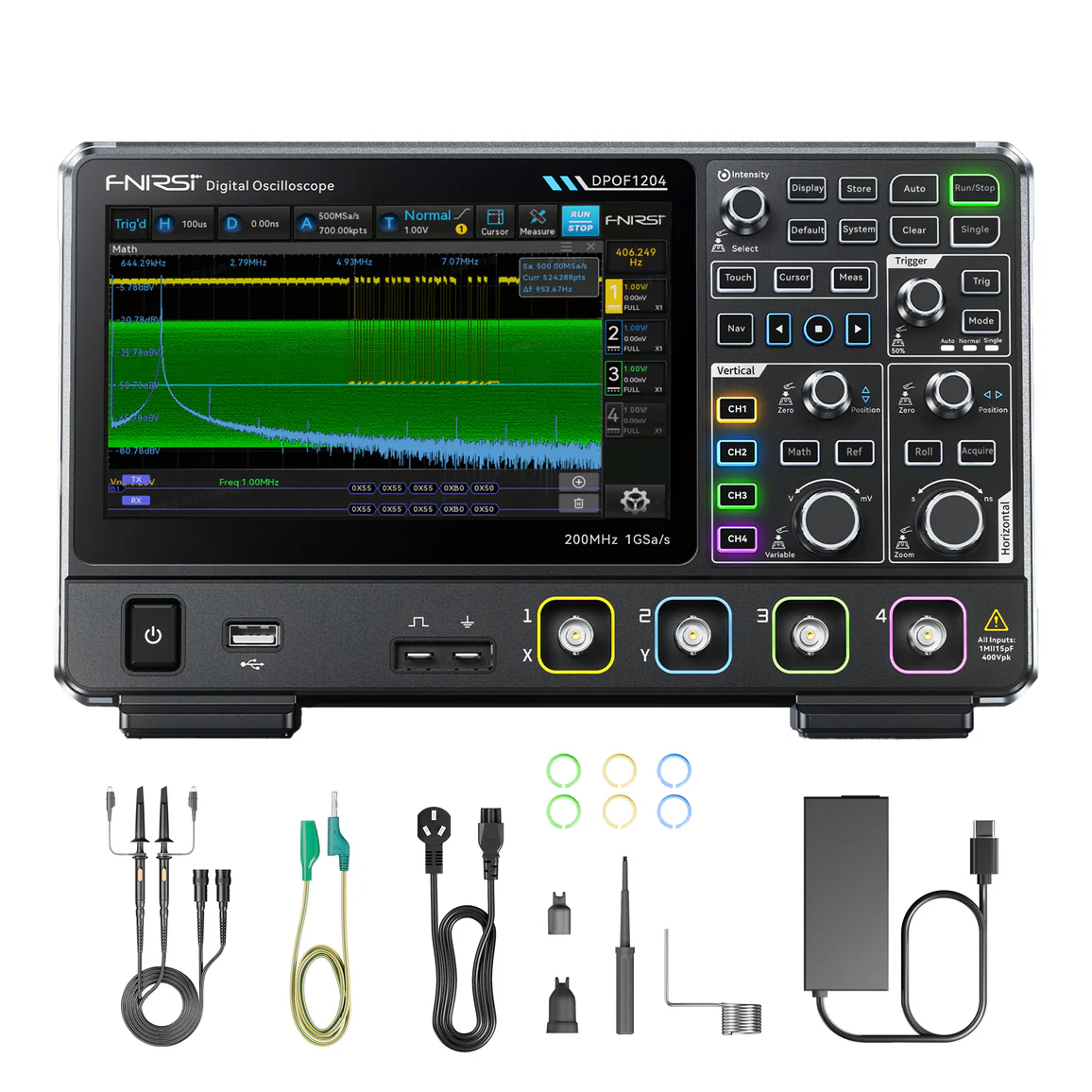

Список комплектации:
