USB осциллограф Hantek 6022BE (2 канала, 20 МГц)

Описание

Двухканальный осциллограф – приставка с полосой пропускания до 20 МГц. Прибор используется совместно с портативным компьютером и подключается через порт USB 2.0. Этот же порт используется для питания устройства. Прибор может анализировать, измерять и сохранять параметры в файл для различного вида периодических сигналов. Вертикальное разрешение прибора 8 бит. Максимальное входное напряжение до 35 вольт. Для измерения более высоких напряжений используются различные щупы делители напряжения.

⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀

ОСОБЕННОСТИ:

Маленький размер, легко носить с собой.

Высокая частота обновления и высокая частота выборки.

Более 20 видов автоматических измерительных функций, встроенных в несколько языков, можно управлять, удобно измерять.

Два канала, экономичный и высокопроизводительный.

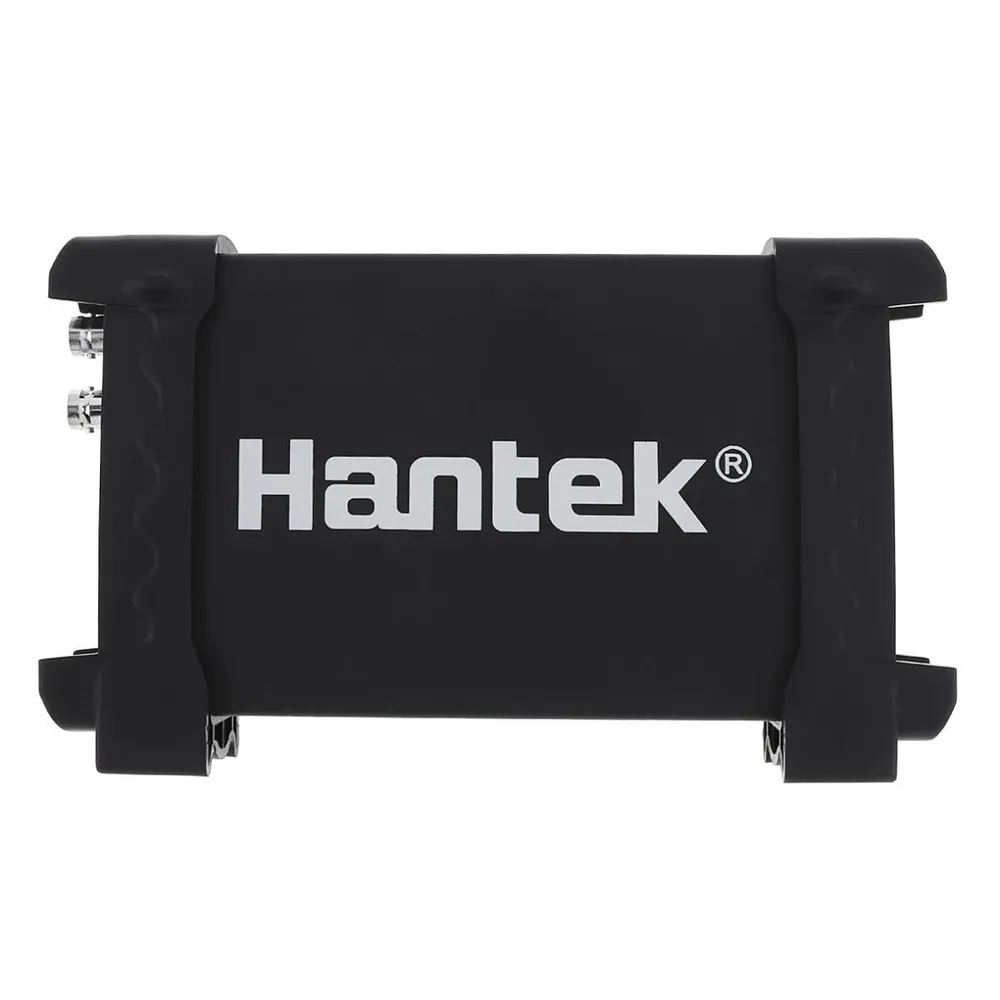

Корпус изготовлен из анодированного алюминия, который не только красив, но и значительно улучшает твердость поверхности алюминиевого сплава, с хорошей термостойкостью и устойчивостью к истиранию.

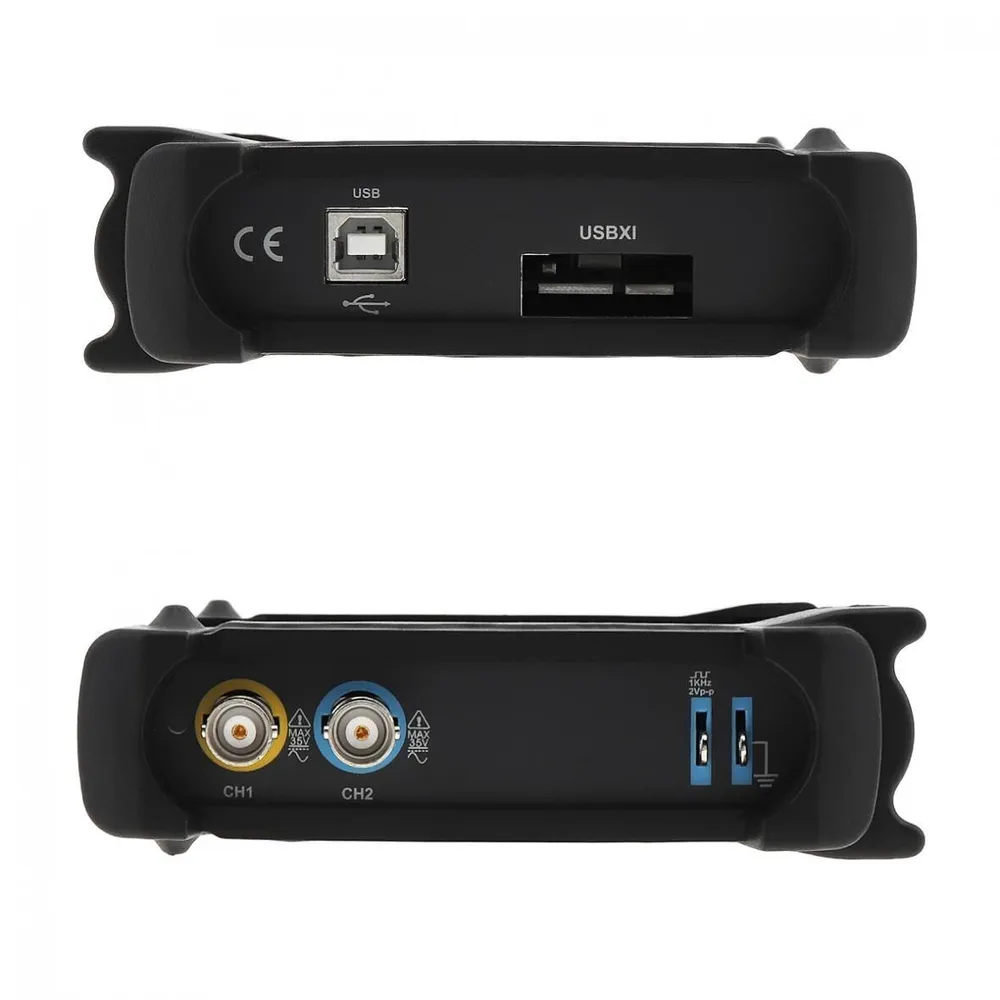

Стандартный интерфейс USBXITM удобен для вставки корпуса USBXITM, который включает в себя сочетание инструментов, интерфейс USB2.0, блок питания и настольный осциллограф, аналогичный интерфейсу, прост в обращении.

Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц.

Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA, Windows 8.

23 функции измерения, проходят/не проверяются, подходят для технического применения.

Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y печати.

Сохранение формы сигнала: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

Один компьютер может легко подключить много DSO, расширить канал.

⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀⠀

ХАРАКТЕРИСТИКИ:

• Модель: виртуальный осциллограф
• Канал: 2 канала
• Ширина ремешка: 20 МГц
• Длина записи: 10-60K
• Входное Рабочее напряжение: 1MΩ 25pF
• Максимальная частота образцов: 48 мс/с
• Вертикальное разрешение: 8 бит
• Диапазон усиления: 20 мВ-5 В, 8 шагов
• Точность постоянного тока: +/- 3%
• Диапазон времени: 1ns-9000s, 39 шагов
• Вертикальная регулировка: Да
• Входная защита: диодный зажим
• X-Y: Да
• Режим запуска: автоматический, нормальный и одиночный
• Наклон пускового механизма: +/-
• Уровень срабатывания регулируется: Да
• Тип триггера: поднимающийся край, опускающийся край
• Предпусковой механизм: 0-100%
• Дисплей формы волны: порт/линия, средний сигнал, стойкость, интенсивность.
• Сеть: открыть/закрыть
• Вертикальный режим: CH1, CH2, Dual, ADD
• Математика: FFT, сложение, вычитание, умножение, деление.
• Курсор: частота, напряжение
• Диапазон компенсации: 15 ~ 45pF
• Рабочая среда: 0 ~ 50 °C,0 ~ 80% RH
• Среда хранения: -20 ~ 60 °C,0 ~ 90% RH

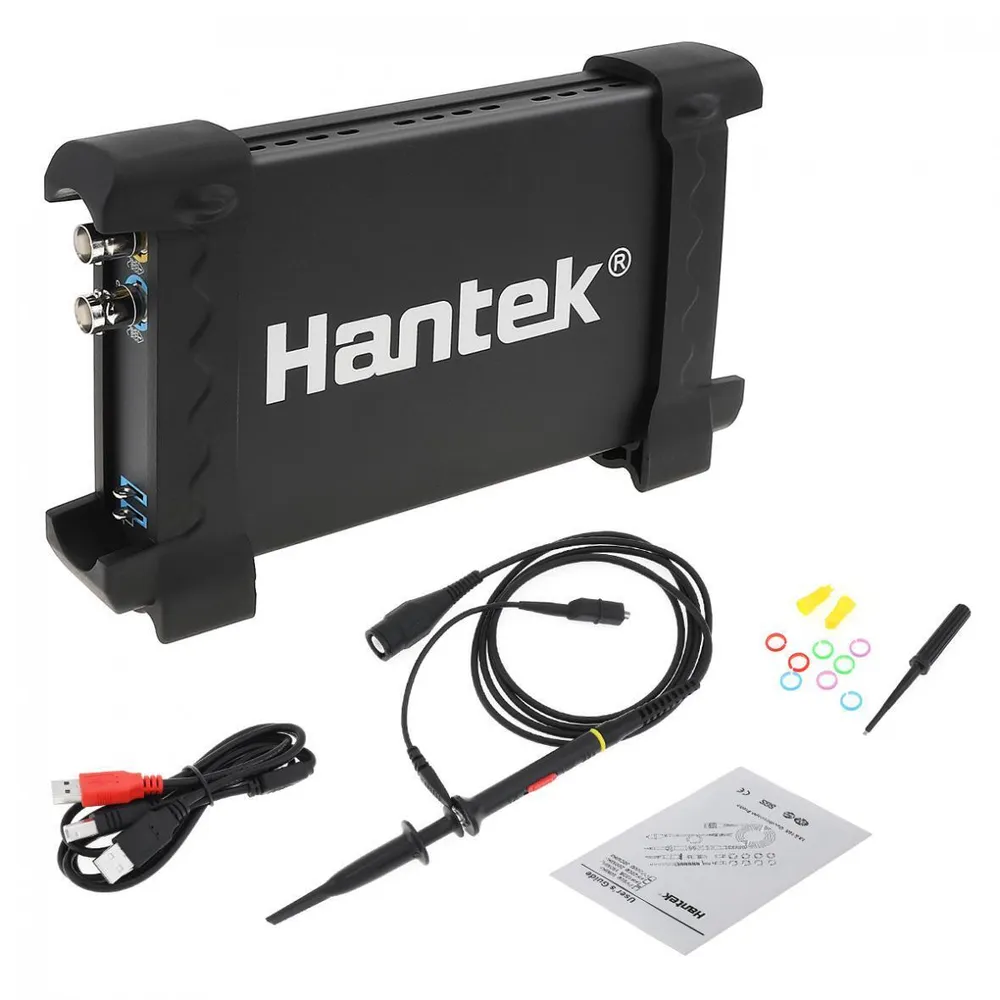

Комплектация

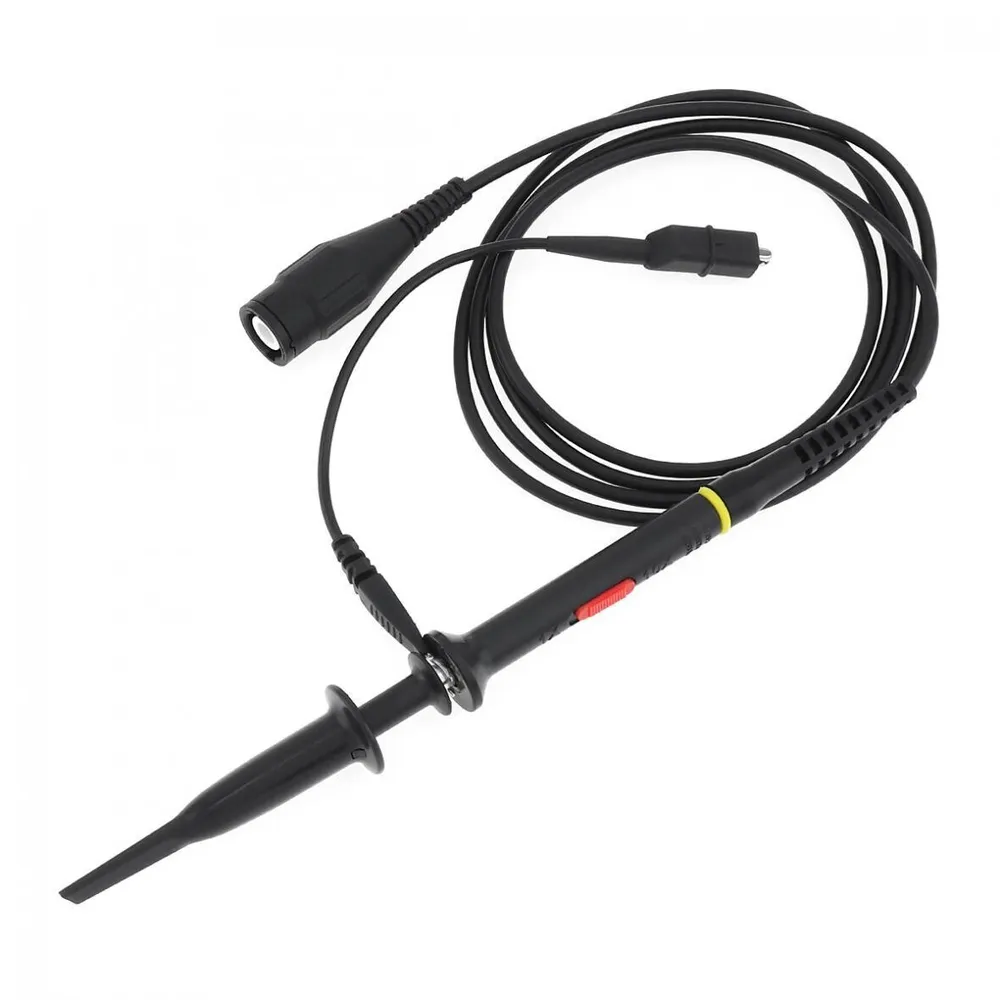

Осциллограф, USB кабель для передачи данных, Датчик осциллографа, пластиковые детали

Характеристики

Тип

Цифровой осциллограф

Вид измерительного инструмента

Механический

Принцип действия

Частотный

Функции

Косвенное измерение

Погрешность измерения

±0.5%

Гарантия

1 год

Партномер

1

Цвет

Черный, черный матовый

Страна-изготовитель

Китай
