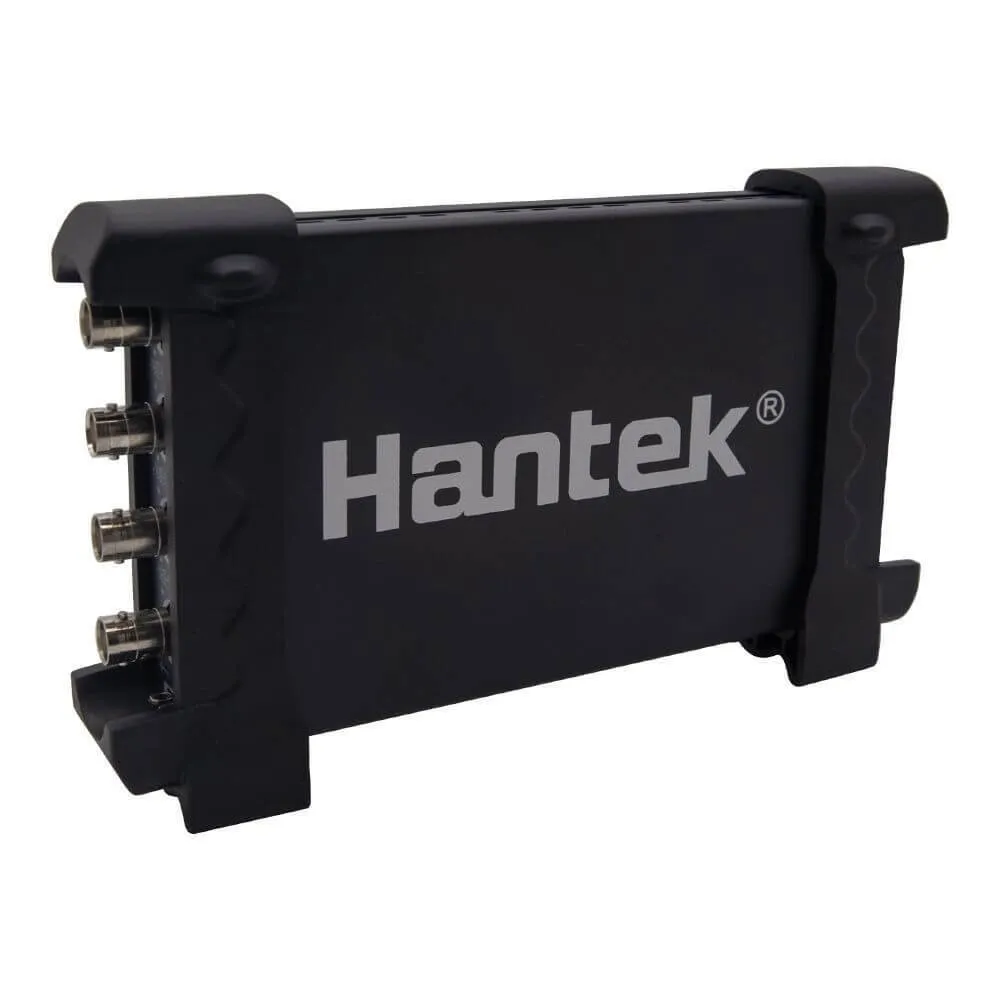

USB осциллограф Hantek 4079BC (4 канала, 70 МГц)

Описание

USB осциллограф Hantek 6074BC (4 канала, 70 МГц) — прибор, который используется для слежения за переходящими и амплитудными параметрами электрического сигнала с последующими измерениями и записью. Их используют во многих промышленных сферах: для диагностики энергоагрегатов (блоков питания), при устранении неполадок мобильных телефонов, для настраивания сигнала на телевидении. Некоторые осциллографы оснащены встроенным мультиметром и выдают изменения в числовой и в графической форме. Зачастую такой осциллограф способен полностью заменить мультиметр. За счет того, что представленный аппарат портативный, его удобно использовать при работе с диагностикой и настройки электроники в полевых условиях. В зависимости от наличия цифровой обработки можно выделить три основных вида осциллографов: аналоговый, цифровой и анализатор смешанных сигналов. Цифровой аппарат осциллограф мультиметр портативный имеет множество преимуществ: способность производить глубокий анализ поступающей информации, запись информации в цифровом формате, наиболее устойчивое отображение сигналов на мониторе, возможность применить масштабирование к итоговому результату. За счет того, что записывающий осциллограф четырехканальный, можно анализировать несколько поступающих сигналов одновременно. Прибор выполнен в виде приставки к портативному компьютеру, которая подключается через порт USB 2.0. USB осциллограф Hantek 6074BC обладает следующими характеристиками: точность по постоянному току +-з%; точность временной базы +-50ppm; временные диапазоны 2нс-1000с. Осциллограф автомобильный особенно хорошо справляется с измерениями и сравнениями временных характеристик сигналов, поступающих от аналоговых устройств. Цифровые устройства имеют ряд особенностей: работа с полосой пропускания от 70 ГГц, регистрация поступающих сигналов за счет модулей, пониженный уровень шума, рецидивирующий характер работы, функционирование в режиме реального и эквивалентного времени. Цифровой портативный прибор можно использовать как автомобильный за счет компактности и простоты питания (от порта USB). Кроме того, у прибора есть 3 режима триггера: автоматический, одиночный и нормальный. При подключении к портативному компьютеру сигнал поступает на экран монитора, и проследить его довольно легко. При работе с электрическими цепями нужно измерять разные параметры сигнала. Иногда с этим отлично справляются обычные мультиметры. В тех случаях, когда цепь разрывать нельзя, а замеры провести нужно, используются токоизмерительные клещи. Однако эти инструменты для сто не в состоянии измерить все параметры, и для получения более точной дополнительной информации отлично подойдет портативный цифровой четырехканальный осциллограф с защитой входа диод, вертикальным разрешением разверстки 8 бит и полосой пропускания до 70МГг. Если у вас остались вопросы, задавайте их через раздел «Вопросы», и мы обязательно вам поможем.

• Каналов: 4
• Полоса пропускания: 70МГц
• Частота дискретизации (выборок в секунду): 1ГГц в одноканальном режиме, делится на количество каналов
• Импеданс: 1 Мегаом 25пФ
• Режимы: AC/DC/GND
• Вертикальное разрешение: 8 бит
• Диапазоны: 2 мВ-10В
• Точность по постоянному току: ±3%
• Точность временной базы: ±50ppm
• Временные диапазоны: 2 нс-1000с
• Управление вертикальным положением: Да
• Защита входа: Диод
• X-Y: Да
• Автонастройка: Да (от 30Гц до полной полосы пропускания)
• Внешний вход триггера(EXT): Нет
• Режимы триггера: авто, нормальный, одиночный
• Наклон триггера: +/-
• Управление уровнем триггера: Да
• Типы триггера: По растущему фронту, по спадающему фронту, видео, длительность импульса
• Источник триггера: каналы 1-4
• Пре- пост- триггер: 0-100%
• Размер буффера: 64 КБ (делится на количество включенных каналов)
• Измерения курсором: Да
• Питание: USB

Комплектация

Осциллограф, индивидуальная упаковка, кабель

Характеристики

Тип

Цифровой осциллограф

Вид измерительного инструмента

Механический

Принцип действия

Частотный

Функции

Косвенное измерение

Особенности

Сохранение измерений

Погрешность измерения

±2.5%

Макс. температура, °С

50

Мин. температура, °С

0

Цвет

Черный

Гарантия

1 год

Партномер

1

Страна-изготовитель

Китай
