Карманный цифровой осциллограф HANTEK DS211 одноканальный

Описание

Портативный цифровой одноканальный осциллограф HANTEK DS211 с встроенным генератором сигналов

На протяжении последних нескольких лет, производитель инновационных высококачественных электронных товаров Miniware успешно трудиться над усовершенствованием и модернизацией общеизвестных устройств, предлагая широкой аудитории потребителей их компактные, многофункциональные аналоги. И одним из таких приборов стал осциллограф — наиболее важный и часто незаменимый измерительный инструмент в арсенале любого радиолюбителя. С помощью подобного электронного устройства можно выполнять обширный спектр работ, направленных на исследование простых или сложных электрических схем. Осциллограф помогает наблюдать за искажениями сигналов и сдвигом фаз в самых разных участках цепи, измерять временные характеристики сигналов, определять амплитудные формы и значения напряжения, получая предельно точные технические данные изучаемых сигналов в графическом изображении на экране. Цифровые осциллографы серии DSO — по-своему уникальный результат инженерной мысли виртуозов-изобретателей Miniware.

Современными профессиональными осциллографами оснащаются и научные лаборатории, и мастерские по сервисному обслуживанию/ремонту бытовой или промышленной электроники, и учебные классы по разработке схемотехники. В большинстве случаев, измерительные приборы представляют собой среднегабаритные стационарные устройства, отличающиеся друг от друга не только внешним видом, но и разнообразными конструктивными/аппаратными возможностями. Модель цифрового осциллографа DS211 обладает весьма скромными размерами и без труда умещается на одной ладони. DS211 очень легко и удобно переносить. Просто положив в карман одежды, его можно взять с собой в любую поездку.

Технические характеристики

• Бренд: MINIWARE
• Модель: DS211 e-Design (DSO211)
• Осциллограф
  • Каналов входа: 1
  • Максимальное напряжение на входе: ±40В (щуп х1)
  • Входной импеданс: >500 кОм
  • Полоса пропускания: 0 - 200 кГц
  • Частота дискретизации: 1 мегавыборок в секунду
  • Горизонтальная развёртка: 1 мкс/деление - 2 с/деление
  • Вертикальная развёртка (щуп х1): 20мВ/деление - 10В/деление
  • Вертикальная развёртка (щуп х10): 200мВ/деление - 100В/деление
  • Режимы отображения сигнала: AC, DC
  • Управление развёрткой: Auto (автоматический), Normal (нормальный), Single (однократный), Scan (сканирование)
  • Синхронизация: по нарастающему / по спадающему фронту сигнала, чувствительность 80мВ - 7.8В
  • Глубина памяти буфера захвата: 8 киловыборок
  • Измерение: частота, заполнение (скважность), макс./мин./средн. напряжение амплитуды (Vpeak-to-peak), среднеквадратичное напряжение (Vrms)
  • Математические операции: инверсия, вычитание, сложение, сравнение
  • Функции автоматических калибровок и подстроек
  • Формат сохраняемых осциллограмм: BMP, DAT, BUF, CSV, SVG
  • Формат загружаемых осциллограмм: DAT, BUF
  • Настраиваемые маркеры с автоматическим измерением характеристик выбранного участка сигнала по осям времени и напряжения
• Генератор сигналов
  • Форма: синусоида, треугольник, прямоугольник, пила
  • Частотная модуляция: 10Гц - 10кГц (меандр до 1 МГц)
• Шаг перенастройки: 1-2-5
• Внешний интерфейс
  • Порт microUSB - подключение к ПК, подзаряд батареи
  • Входной разъём MMCX осциллографа
  • Выходной разъём MMCX генератора
• Центральный процессор: STM32F103VC
• Цветной TFT LCD дисплей
  • Диагональ: 2.8 дюйма
  • Разрешение: 320×240 точек
  • Цветовая гамма: 65535 оттенков
• Настраиваемая яркость экрана с функцией энергосбережения
• Внутренний накопитель: флеш-память 8 МБ
• Источник питания: литий-полимерная аккумуляторная батарея, 3.7В / 500мА
• Прямоугольный пластиковый корпус черного цвета
• Температура эксплуатации: 0°C...+60°C, влажность: 0-90% RH
• Размеры: 106 х 55.5 х 11 мм
• Вес: 64 г
• Комплектация:
  • Осциллограф DS211 – 1 шт
  • Щуп-пробник DSO DS-T01, делитель x1, 1.2м – 1 шт
  • Насадка с подпружиненным крючком – 1 шт
  • Изолирующе-центрирующая насадка – 1 шт
  • Маркировочные кольца - 8 шт
  • Руководство пользователя – 1 шт

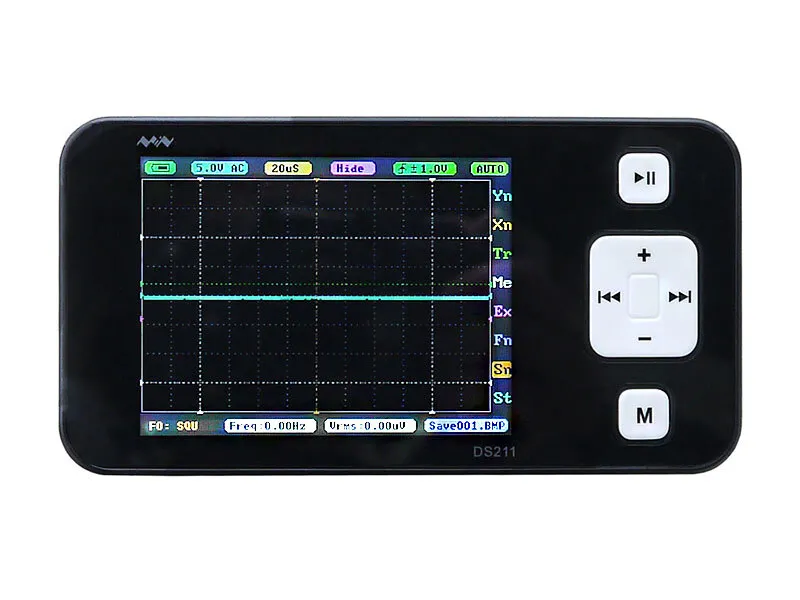

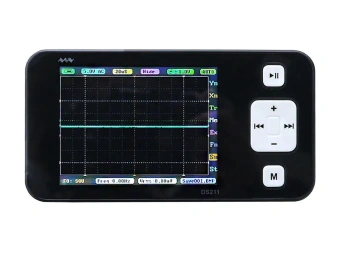

Внешний вид и комплектация DS211

Внешний вид миниатюрного устройства безгранично привлекателен. Электронная начинка осциллографа Miniware DS211 собрана в аккуратный корпус из плотного пластика. На заднюю крышку батарейного отсека чёрно-матового цвета нанесён узнаваемый логотип производителя и предупреждающая надпись, указывающая на максимальный уровень входного напряжения сигнала. Лицевая сторона с глянцевой поверхностью разместила на себе большой яркий цветной экран и элементы кнопочного управления прибором. Ползунок выключателя питания и три внешних разъёма размещены по бокам корпуса. Уберечь всё великолепие прибора от загрязнений или от механических повреждений во время хранения/транспортировки поможет дополнительно приобретаемый мягкий защитный чехол или плотная водонепроницаемая сумка из нейлона.

Комплектация

Осциллограф DS211 – 1 шт Щуп-пробник DSO DS-T01, делитель x1, 1.2м – 1 шт Насадка с подпружиненным крючком – 1 шт Изолирующе-центрирующая насадка – 1 шт Маркировочные кольца - 8 шт Руководство пользователя – 1 шт

Характеристики

Тип

Цифровой осциллограф

Гарантия

2 недели

Страна-изготовитель

Китай
