Осциллограф Hantek серии DPO7000

Осциллограф Hantek серии DPO7000  -    сенсорный 10,1-дюймовый емкостный экран, 256 уровней серой шкалы формы сигнала и отображение цветовой температуры, полоса пропускания 500 МГц, частота дискретизации 2 Гвыб/с, глубина памяти 2 Гб, скорость захвата формы сигнала 500 000 осциллограмм/с; С генератором сигналов 25 МГц, поддерживающим вывод произвольных волн; 51 вид автоматического измерения, обеспечивающий функцию аппаратного измерения полной памяти; Богатые функции запуска и декодирования последовательных протоколов; Несколько функций анализа и обработки данных; Интеграция функций 7 приборов значительно упрощает систему измерения и ускоряет измерение; Богатые интерфейсы настройки обеспечивают более удобное использование; Это надежный осциллограф, который может предоставить вам профессиональные измерения.

• Комплект из 7 независимых приборов в одном, включая: осциллограф / 16-канальный логический анализатор / анализатор спектра / генератор произвольных сигналов / цифровой вольтметр / 6-битный частотомер и аккумулятор / анализатор протоколов;
• Частота дискретизации в реальном времени до 2 Гвыб/с, глубина памяти 2 Гб, аппаратная запись формы сигнала в реальном времени и воспроизведение до 2 миллионов кадров;

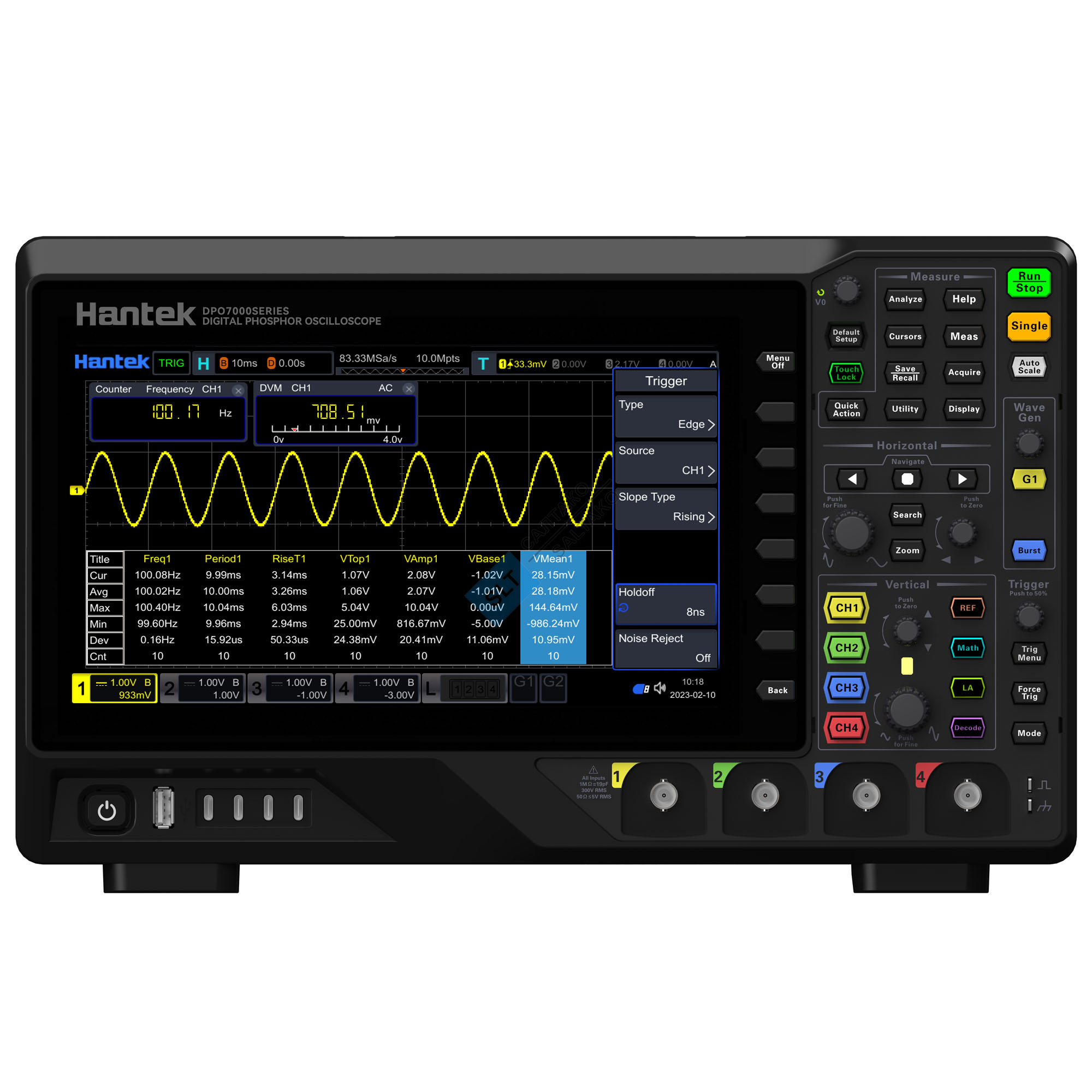

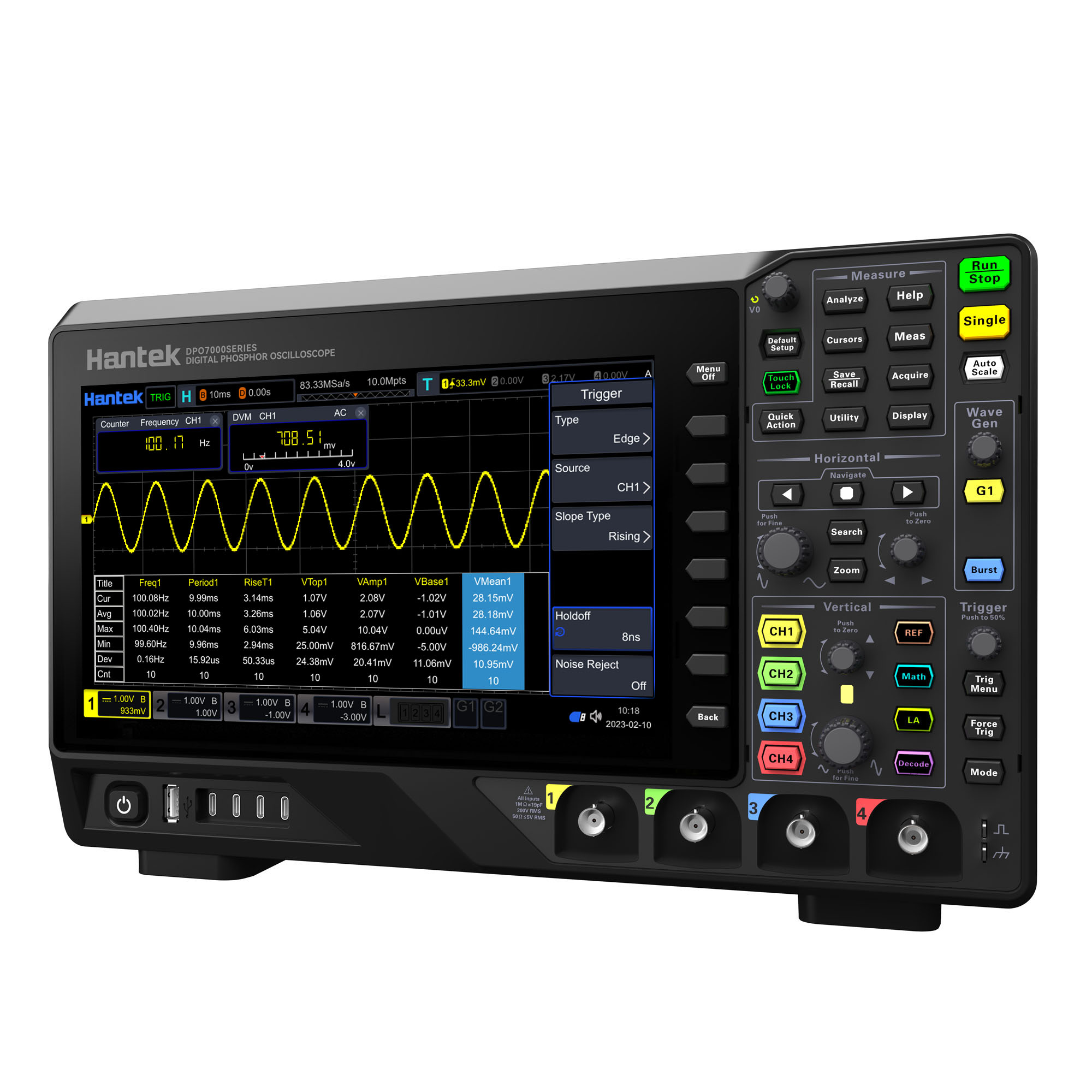

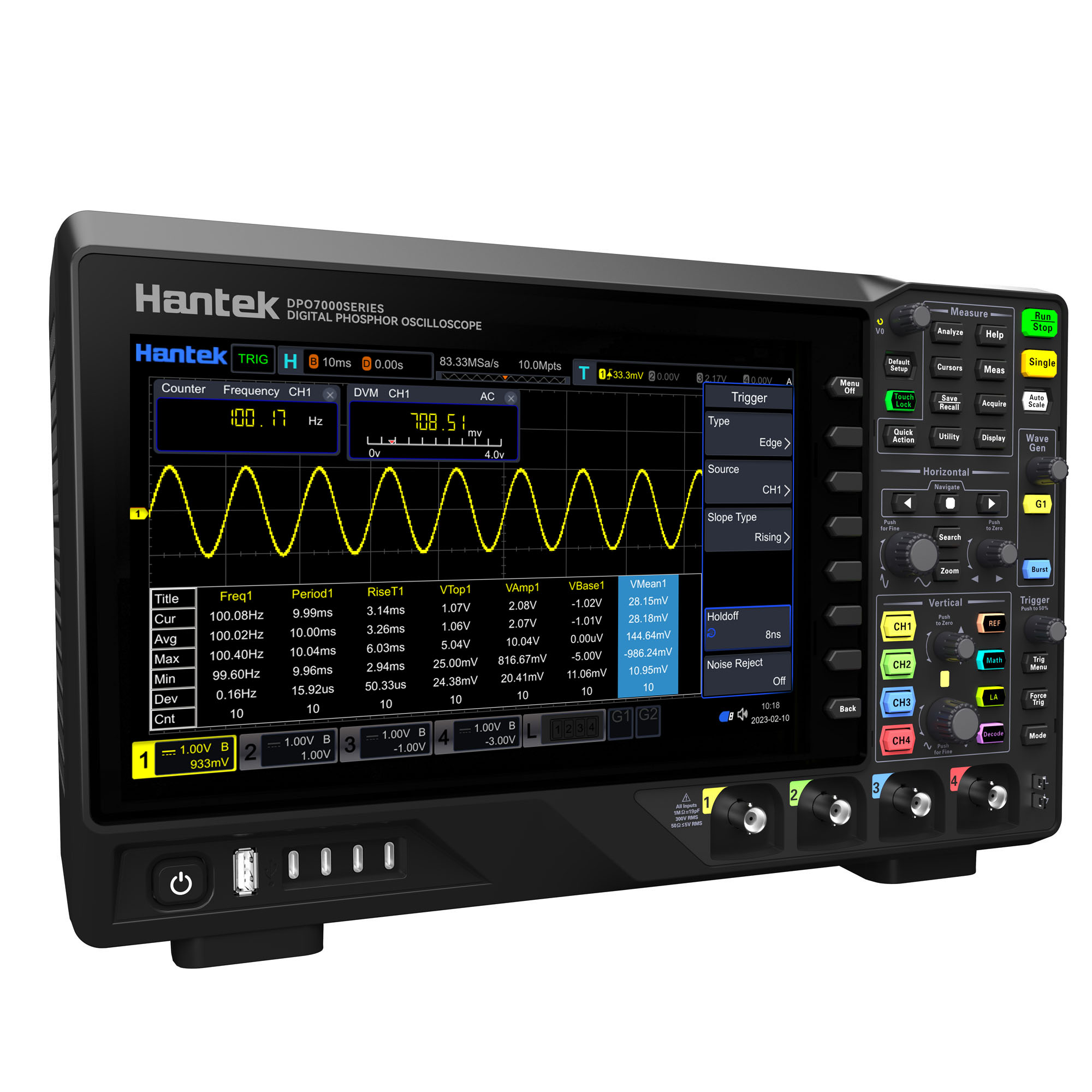

• 10,1-дюймовый сенсорный емкостный экран, 256-уровневая шкала серого сигнала и отображение цветовой температуры;
• Богатые функции запуска и декодирования последовательных протоколов;
• Скорость захвата сигналов превышает 500 000 сигналов в секунду;
• Автоматически измеряется до 51 вида параметров формы сигнала, а также предоставляется функция измерения всей аппаратной памяти;
• Множество функций анализа и обработки данных: независимый поиск, навигационные клавиши и список событий, гистограмма, диаграмма скорости передачи данных, анализ мощности, счетчик.

Глубина памяти 2G
Сверхбольшая глубина памяти 2G. Полностью понимает общую и подробную форму сигнала, не теряет случайные события и изменения формы сигнала.


Запуск и декодирование последовательной шины
Обеспечивает функции запуска и декодирования шины, поддерживает несколько протоколов UART, I2C, SPI, LIN, CAN и может быстро и интуитивно декодировать и отображать информацию протокола шины.




Цифровой флуоресцентный дисплей формы волны
Обеспечивает цифровой флуоресцентный многоуровневый эффект отображения формы волны в оттенках серого, который может помочь пользователям быстро находить потенциальные аномалии в сигнале.


Генератор сигналов произвольной формы/функций 25 МГц
Генератор сигналов, интегрированный с различными часто используемыми встроенными формами сигналов, поддерживает настраиваемую произвольную форму сигнала, вывод пакетов произвольных сигналов и вывод модулированных форм сигнала.




Функция триггера области
Нарисовав регион, вы можете установить триггер региона. Триггер региона может упростить работу расширенного триггера и быстро изолировать интересующую вас форму волны.


Функция тестового параметра
Функция 5-разрядного цифрового вольтметра и 6-разрядного аппаратного частотомера; статистика в реальном времени по минимуму, максимуму, среднему значению, стандартному отклонению и другой информации позволяет вам выполнять испытания более эффективно.




Запись и воспроизведение формы волны
Функция записи формы сигнала позволяет регистрировать изменения формы сигнала в режиме реального времени без перерыва и отмечать время на сигнале, чтобы можно было удобно воспроизводить форму сигнала и находить неисправность.


Функция быстрого выполнения операций
Панель быстрого доступа, включающая 15 общих функций, может быть открыта одной кнопкой без поиска. Сделайте работу быстрее, а измерение более эффективным.

Модель	Канал	Пропускная способность	Самая высокая частота дискретизации в реальном времени	Максимальная глубина памяти	Максимальная скорость захвата формы волны	Логический анализатор	Генератор волновых форм
DPO7102C	2CH	100МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7202C	2CH	200МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7352C	2CH	350МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7502C	2CH	500МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7104C	4CH	100МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7204C	4CH	200МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7354C	4CH	350МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO7504C	4CH	500МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	--	--

Модель	Канал	Пропускная способность	Самая высокая частота дискретизации в реальном времени	Максимальная глубина памяти	Максимальная глубина памяти	Логический анализатор	Генератор волновых форм
DPO7102E	2CH	100МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7202E	2CH	200МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7352E	2CH	350МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7502E	2CH	500МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7104E	4CH	100МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7204E	4CH	200МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7354E	4CH	350МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал
DPO7504E	4CH	500МГц	2ГСб/с	2Gpts	500 000 осциллограмм/с	16CH	25МГц,1канал

Модель	DPO7504E	DPO7354E	DPO7204E	DPO7104E
Канал	4-канальный осциллограф + 1-канальный генератор сигналов + 16-канальный логический анализатор
Пропускная способность	500МГц	350МГц	200МГц	100МГц
Частота дискретизации в реальном времени	2GSa/s один канал, 1GSa/s половина канала, 1GSa/s все каналы
Глубина памяти	2 Гбит/с (один канал), 1 Гбит/с (два канала), 500 Мбит/с (три-четыре канала), 250 Мбит/с (полный канал)
Скорость захвата формы волны	500 000 осциллограмм/с [25 нс точечный дисплей, одноканальная автоматическая глубина памяти]
Вертикальное разрешение	8 бит
Вертикальная чувствительность	1 МОм:  500 мкВ /дел ~ 10 В/дел;  50 Ом:  500 мкВ /дел ~ 1 В/дел
Диапазон временной базы	500пс/дел~1кс/дел	1нс/дел~1кс/дел	2нс/дел~1кс/дел	2нс/дел~1кс/дел
Точность временной базы	±1 ppm ± 1 ppm/год
Ограничение пропускной способности	20 МГц,  100 МГц,  200 МГц,  350 МГц；Независимая опция для каждого канала
Тип триггера	Фронт, Импульс, Видео, Наклон, Дополнительное время, Окно, Рант, Суперусилитель, Шаблон, Задержка, Настройка/Удержание,  UART ,  LIN,  CAN,  SPI,  I2C
Шина и декодирование	UART,  I2C,  SPI,  LIN,  CAN
Математическая операция	A+B, AB, A*B, A/B, БПФ, A&&B, A||B, A^B, !A, Целое, Дифференциальное, Корень квадратный, Lg, Ln, Экспонента, Абс, Фильтр нижних частот, Фильтр верхних частот, Полосовой фильтр, Фильтр заграждения полосы, AX+B, Выражение
Автоматическое измерение	41 вид измерения параметров, поддерживающих статистику и анализ
Функция анализа	Частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных
Аппаратная запись и воспроизведение	Более 2 миллионов кадров (один канал)
Входная муфта	Постоянный ток, переменный ток или заземление
Входное сопротивление и емкость	1 МОм ± 1% , 50 Ом ± 1% , 21 пФ ± 3 пФ
Генератор сигналов произвольной формы	Частота дискретизации 200 Мвыб/с, вертикальное разрешение 12 бит, максимальная выходная частота 25 МГц, синусоидальная, прямоугольная, импульсная, треугольная, шумовая, DC, Sinc, экспоненциальная, полуискажение, Лоренц, DTMF, Гауссова, ЭКГ и другие 13 стандартных форм сигналов
Цифровой канал	16 каналов, частота дискретизации 1Гвыб/с

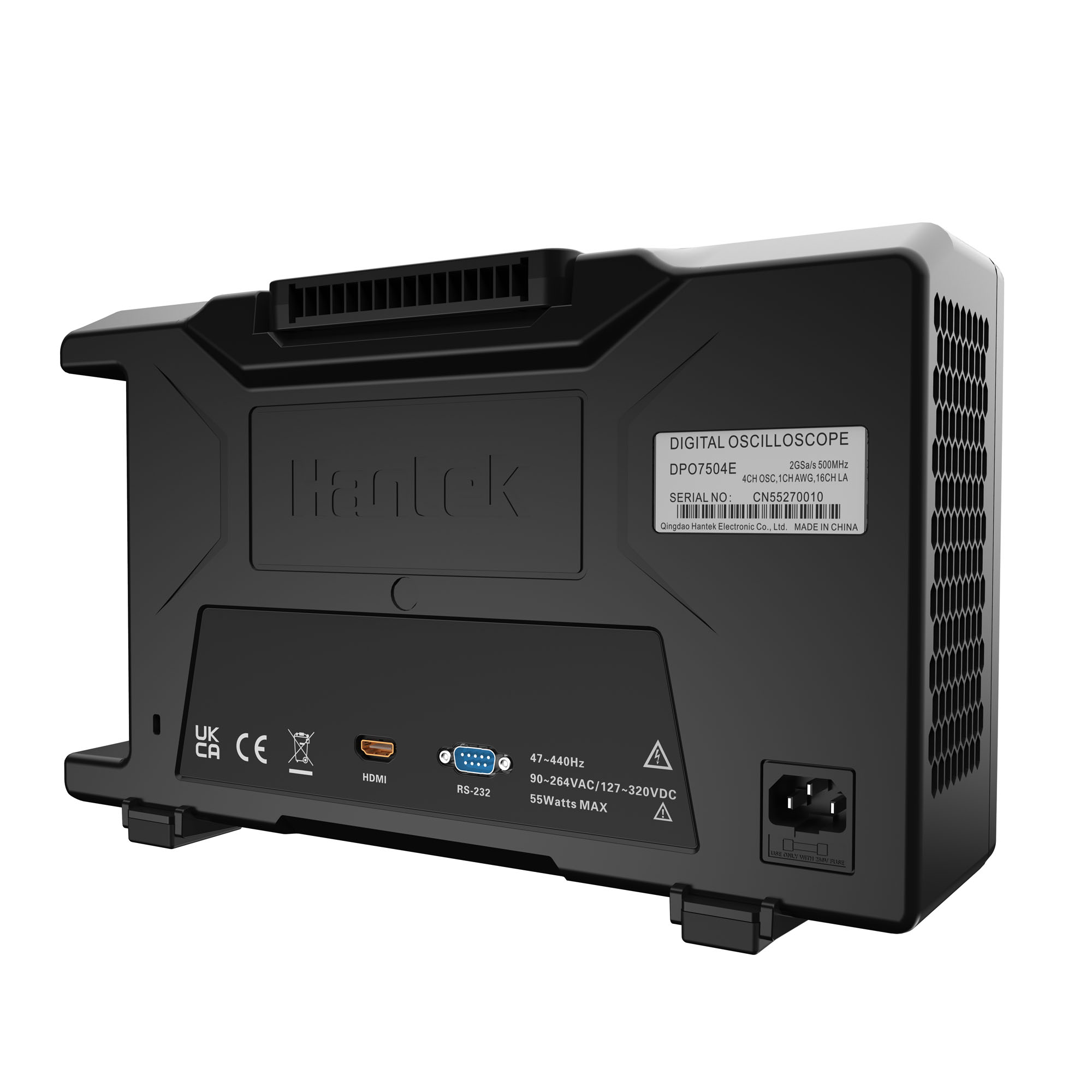

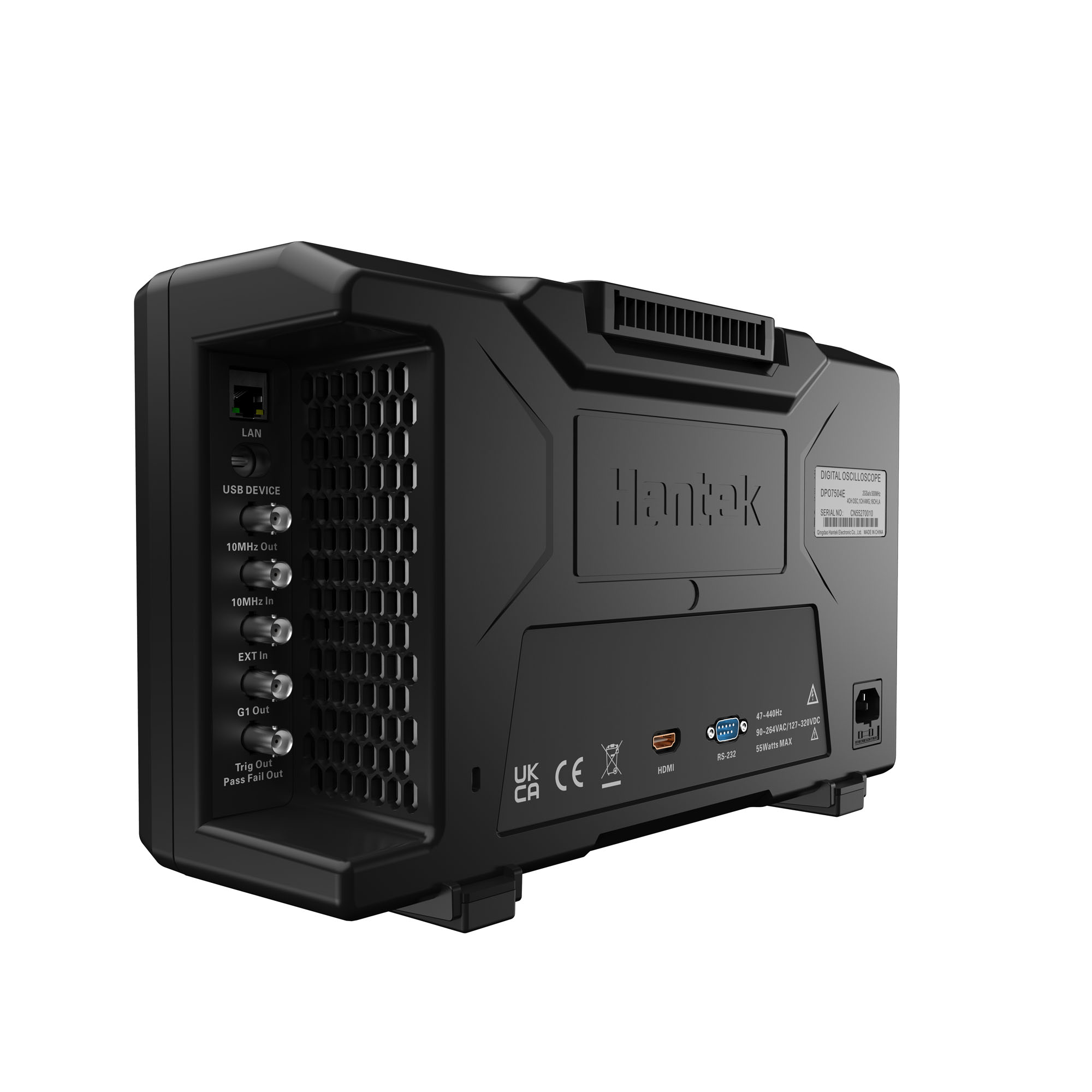

Интерфейс	USB-ХОСТ,  USB-УСТРОЙСТВО,  LAN; опция: HDMI, последовательный порт
Экран	10,1-дюймовый сенсорный емкостный экран, 256-уровневый дисплей с оттенками серого и цветным послесвечением

Выбрать модель

Модель	Пропускная способность	Каналы	Частота дискретизации	Другой
Серия DPO7000	500МГц 350МГц 200МГц 100МГц	4-канальный осциллограф 1-канальный генератор сигналов 16-канальный логический анализатор	2GSa/s один канал 1GSa/s половина канала 1GSa/s полные каналы	Осциллограф/16-канальный логический анализатор/анализатор спектра/ генератор сигналов произвольной формы/цифровой вольтметр/ 6-битный частотомер и аккумулятор/анализатор протоколов Глубина хранения 2G
Серия DPO8000	1 ГГц 800 МГц 500 МГц 300 МГц	4-канальный осциллограф 1-канальный генератор сигналов 16-канальный логический анализатор	8GSa/s один канал 8GSa/s половина канала 4GSa/s полные каналы	Осциллограф/16-канальный логический анализатор/анализатор спектра/ генератор сигналов произвольной формы/цифровой вольтметр/ 6-битный частотомер и аккумулятор/анализатор протоколов Глубина хранения 2G
Серия HRDO4000	3 ГГц 2,5 ГГц 2 ГГц 1 ГГц 800 МГц 500 МГц	4-канальный осциллограф 2-канальный генератор сигналов 16-канальный логический анализатор	10GSa/s один канал 10GSa/s половина канала 5GSa/s все каналы	4-канальный осциллограф/16-канальный логический анализатор/анализатор спектра/2-канальный генератор сигналов произвольной формы/цифровой вольтметр/6-битный частотомер и аккумулятор/анализатор протоколов/генератор протоколов, глубина памяти 2 ГБ
Серия HRDO2000	500МГц 350МГц 200МГц 100МГц	4-канальный осциллограф 2-канальный генератор сигналов 16-канальный логический анализатор	2,5 Гвыб/с один канал 2,5 Гвыб/с половина канала 1,25 Гвыб/с все каналы	4-канальный осциллограф/16-канальный логический анализатор/анализатор спектра/2-канальный генератор сигналов произвольной формы/цифровой вольтметр/6-битный частотомер и аккумулятор/анализатор протоколов/генератор протоколов, глубина памяти 2 ГБ
Серия DSO2000	150МГц 100МГц	2	1ГСб/с	2-канальный осциллограф 1-канальный генератор сигналов 25 МГц 5 видов последовательного протокола запуска и декодирования 32 вида автоматических измерений со статистикой Пульт дистанционного управления SCPI 2 комплекта DVM
Серия DPO6004B(C)/MPO6004D	80МГц 100МГц 200МГц	4CH OSC 2CH AFG 16CH LA DVM FFT Последовательная шина запуска и декодер	1ГСб/с	400000 wfm/s 5 последовательных опций декодирования Глубина памяти 64M, до 80000 сегментов 13 видов форм волн внутри 7-дюймовый WVGA емкостный сенсорный экран
DPO6002B(C)/MPO6002D	80МГц 100МГц 200МГц	2CH OSC 2CH AFG 16CH LA DVM FFT Последовательная шина запуска и декодер	1ГСб/с	400000 wfm/s 5 последовательных опций декодирования Глубина памяти 64M, до 80000 сегментов 13 видов форм волн внутри 7-дюймовый WVGA емкостный сенсорный экран
Серия DSO4004C	80-250МГц	4CH +1CH WG+ EXT	1ГСб/с	Осциллограф + генератор сигналов 7'' Высокое разрешение (800x480); Глубина памяти 64 КБ, USB-хост/устройство, поддержка памяти U-диска, обновление системы DVM цифровой мультиметр, автоматический диапазон
Серия DSO4004B	80-250МГц	4CH + ВНЕШНИЙ	1ГСб/с	Осциллограф 7'' Высокое разрешение (800x480); Глубина памяти 64 КБ, USB-хост/устройство, поддержка памяти U-диска, обновление системы DVM цифровой DMM, автоматический диапазон
Серия DSO4000C	200/100/70МГц	2-канальный DSO + 1-канальный генератор + внешний триггер	1ГСб/с	Осциллограф+генератор сигналов, длина записи 40К; 7-дюймовый 64К-цветной ЖК-дисплей (WVGA 800x480), встроенный USB-хост/устройство
Серия MSO5000D	200/100/60МГц	2CH+16CH(LA)+EXT	1Гвыб/с (аналоговый) 500МСб/с (LA)	7 мощная функция запуска, длина записи 1M, обновление системы через интерфейс USB, 16-канальный логический анализатор, 7-дюймовый ЖК-дисплей WVGA 800*480; VGA опционально
Серия DSO5000P	200/100/70МГц	2CH + ВНЕШНИЙ	1ГСб/с	Длина записи 40K, обновление системы интерфейса USB, 7-дюймовый ЖК-дисплей WVGA 800*480, мощная функция запуска;
Серия DSO5000B	200/100/60МГц	2CH+EXT	1ГСб/с	Длина записи 1M, обновление системы интерфейса USB, 7-дюймовый ЖК-дисплей WVGA 800*480, 7-функция запуска; VGA опционально
Серия DSO5000BM (снята с производства)	200/100/60МГц	2CH+EXT	1ГСб/с	Длина записи 2M, обновление системы интерфейса USB, 7'' LCD WVGA 800*480 7 мощная функция запуска; VGA опционально
Серия DSO5000BMV (снята с производства)	200/100/60МГц	2CH+EXT	1ГСб/с	Длина записи 2M, функция видеопомощи; встроенная карта памяти 4G SD, 7-дюймовый ЖК-дисплей WVGA 800*480, мощная функция запуска, обновление системы по интерфейсу USB; опционально VGA

Осциллограф Hantek серии DPO7000

Модели: DPO7102C DPO7202C DPO7352C DPO7502C DPO7104C DPO7204C DPO7354C DPO7504C DPO7102E DPO7202E DPO7352E DPO7502E DPO7104E DPO7204E DPO7354E DPO7504E
