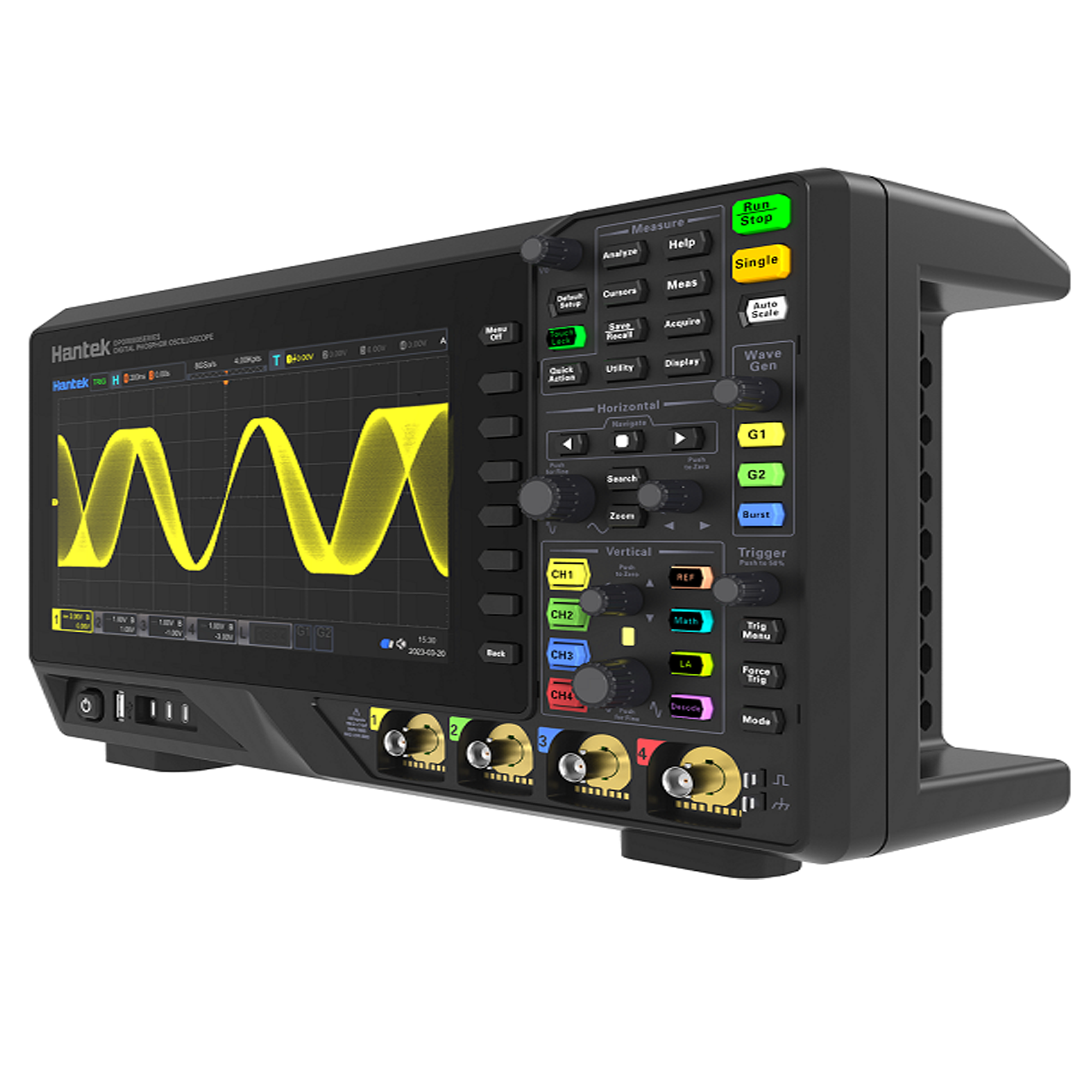

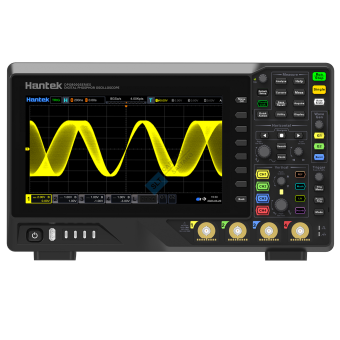

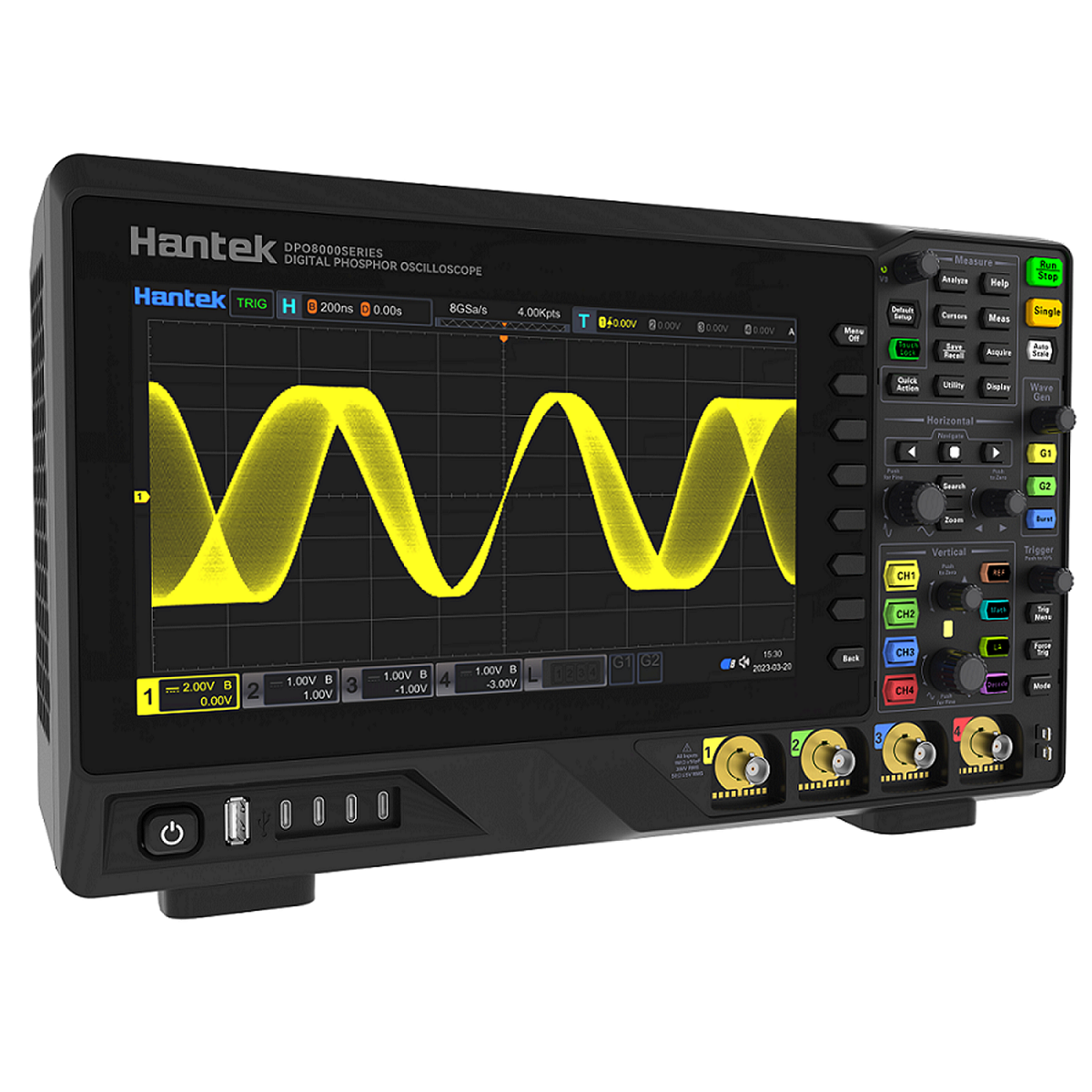

Осциллограф Hantek серии DPO8000

Осциллограф Hantek серии DPO8000  -   сенсорный 10,1-дюймовый емкостный экран, 256 уровней серой шкалы формы сигнала и отображение цветовой температуры, полоса пропускания 1 ГГц, частота дискретизации 8 Гвыб/с, глубина памяти 2 ГБ, скорость захвата формы сигнала 600 000 осциллограмм/с; Встроенные два генератора сигналов по 200 МГц, поддерживающие вывод произвольных волн; 41 вид автоматического измерения, обеспечивающий полную функцию измерения аппаратной памяти; Богатые функции запуска и декодирования последовательных протоколов; Несколько функций анализа и обработки данных; Интеграция функций 8 приборов значительно упрощает систему измерения и ускоряет измерение; Богатые интерфейсы настройки обеспечивают более удобное использование; Это надежный осциллограф, который может предоставить вам профессиональные измерения.

• Набор из 8 независимых приборов в одном, включая: осциллограф / 16-канальный логический анализатор / анализатор спектра / генератор произвольных сигналов / цифровой вольтметр / 6-битный частотомер и аккумулятор / анализатор протоколов / генератор протоколов;
• Частота дискретизации в реальном времени до 8 Гвыб/с, глубина памяти 2 Гб, аппаратная запись формы сигнала в реальном времени и воспроизведение до 2 миллионов кадров;
• 10,1-дюймовый сенсорный емкостный экран, 256-уровневая шкала серого сигнала и отображение цветовой температуры;
• Богатые функции запуска и декодирования последовательных протоколов;
• Скорость захвата сигналов превышает 600 000 сигналов в секунду;
• Автоматически измеряется до 41 вида параметров формы сигнала, а также предоставляется функция аппаратного измерения с полной памятью;
• Функция генерации протоколов UART, I2C, SPI, LIN, CAN;
• Встроенный генератор двух волн по 200 МГц, разрешение 16 бит, выходное напряжение 0-14 В;

Запуск и декодирование последовательной шины
Обеспечивает функции запуска и декодирования шины, поддерживает несколько протоколов RS232, I2C, SPI, LIN, CAN, а также может быстро и интуитивно декодировать и отображать информацию протокола шины.


Глубина памяти 2G
Сверхбольшая глубина памяти 2G. Полностью понимает общую и подробную форму сигнала, не теряет случайные события и изменения формы сигнала.




Цифровой флуоресцентный дисплей формы волны
Обеспечивает цифровой флуоресцентный многоуровневый эффект отображения формы волны в оттенках серого, который может помочь пользователям быстро находить потенциальные аномалии в сигнале.


Генератор сигналов произвольной формы/функций 200 МГц
Встроенный генератор сигналов с частотой 200 МГц, интегрированный с различными часто используемыми встроенными формами сигналов, поддерживает настраиваемую произвольную форму сигнала, вывод пакета произвольных волн и вывод модулированных форм сигнала.




Функция триггера области
Нарисовав регион, вы можете установить триггер региона. Триггер региона может упростить работу расширенного триггера и быстро изолировать интересующую вас форму волны.


Функция тестового параметра
Функция 5-разрядного цифрового вольтметра и 6-разрядного аппаратного частотомера; статистика в реальном времени по минимуму, максимуму, среднему значению, стандартному отклонению и другой информации позволяет вам выполнять испытания более эффективно.




Запись и воспроизведение формы волны
Функция записи формы сигнала позволяет регистрировать изменения формы сигнала в режиме реального времени без перерыва и отмечать время на сигнале, чтобы можно было удобно воспроизводить форму сигнала и находить неисправность.


Функция быстрого выполнения операций
Панель быстрого доступа, включающая 15 общих функций, может быть открыта одной кнопкой без поиска. Сделайте работу быстрее, а измерение более эффективным.

Модель	Аналоговые каналы	Пропускная способность	Макс. частота дискретизации в реальном времени	Макс. глубина памяти	Макс. скорость захвата формы волны	Цифровые каналы	Генератор формы волны
DPO8104C	4	1ГГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO8084C	4	800МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO8054C	4	500МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	--	--
DPO8354C	4	350МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	--	--

Модель	Аналоговый канал	Пропускная способность	Макс. частота дискретизации в реальном времени	Макс. глубина памяти	Макс. скорость захвата формы волны	Цифровые каналы	Генератор формы волны
DPO8104E	4	1ГГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	16	200МГц, 2канала
DPO8084E	4	800МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	16	200МГц, 2канала
DPO8054E	4	500МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	16	200МГц, 2канала
DPO8354E	4	350МГц	8ГСб/с	2Gpts	500 000 осциллограмм/с	16	200МГц, 2канала

Модель	DPO8104E	DPO8084E	DPO8054E	DPO8034E
Каналы	4-канальный осциллограф + 2-канальный генератор сигналов + 16-канальный логический анализатор
Пропускная способность	1ГГц	800МГц	500МГц	300МГц
Частота дискретизации	8GSa/s один канал, 8GSa/s половина канала, 4GSa/s все каналы
Глубина памяти	2 Гбит/с (один канал), 1 Гбит/с (два канала), 500 Мбит/с (три-четыре канала), 250 Мбит/с (полный канал)
Скорость захвата формы волны	600 000 осциллограмм/с [25 нс точечный дисплей, одноканальная автоматическая глубина памяти]
Вертикальное разрешение	8 бит
Входная чувствительность	1 МОм :  500 мкВ/дел ~ 10 В/дел ; 50 Ом : 500 мкВ/дел ~ 1 В/дел
Диапазон временной развертки	200пс/дел~1кс/дел	500пс/дел~1кс/дел	500пс/дел~1кс/дел	1нс/дел~1кс/дел
Точность временной базы	±1 ppm ± 1 ppm/год
Ограничение пропускной способности	20 МГц, 100 МГц ,  200 МГц ,  350 МГц, 650 МГц, 750 МГц (независимо для каждого канала)
Тип триггера	Фронт, Импульс, Видео, Наклон, Дополнительное время, Окно, Рант, Суперусилитель, Шаблон, Задержка, Настройка/Удержание ,  UART ,  LIN ,  CAN ,  SPI ,  I2C
Декодирование последовательной шины	UART ,  I2C ,  SPI ,  LIN ,  CAN
Арифметика	Сложение, вычитание, умножение, деление, БПФ, A ＆＆B, A||B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой заграждающий фильтр
Автоматические измерения	41 измерение, измерения постоянно обновляются со статистикой
Анализировать	Счетчик, цифровой вольтметр, анализатор мощности, гистограмма, поиск, навигация, плоттер Боде
Регистратор	Более 2 миллионов кадров (один канал)
Входная муфта	Постоянный ток, переменный ток или заземление
Входное сопротивление	1 МОм ± 1% ，50 Ом ± 1%  ；21 пФ ± 3 пФ
Генератор формы волны	Частота дискретизации: 1Гвыб/с Разрешение амплитуды: 16 бит Макс. частота: 200 МГц Сигнал: синус, прямоугольный, импульсный, пилообразный, шум, постоянный ток, синус, экспоненциальный подъем, экспоненциальный спад, Лоренц, ЭКГ, Гаусс, гаверсинус, произвольный.
Цифровые каналы	Входные каналы: 16CH

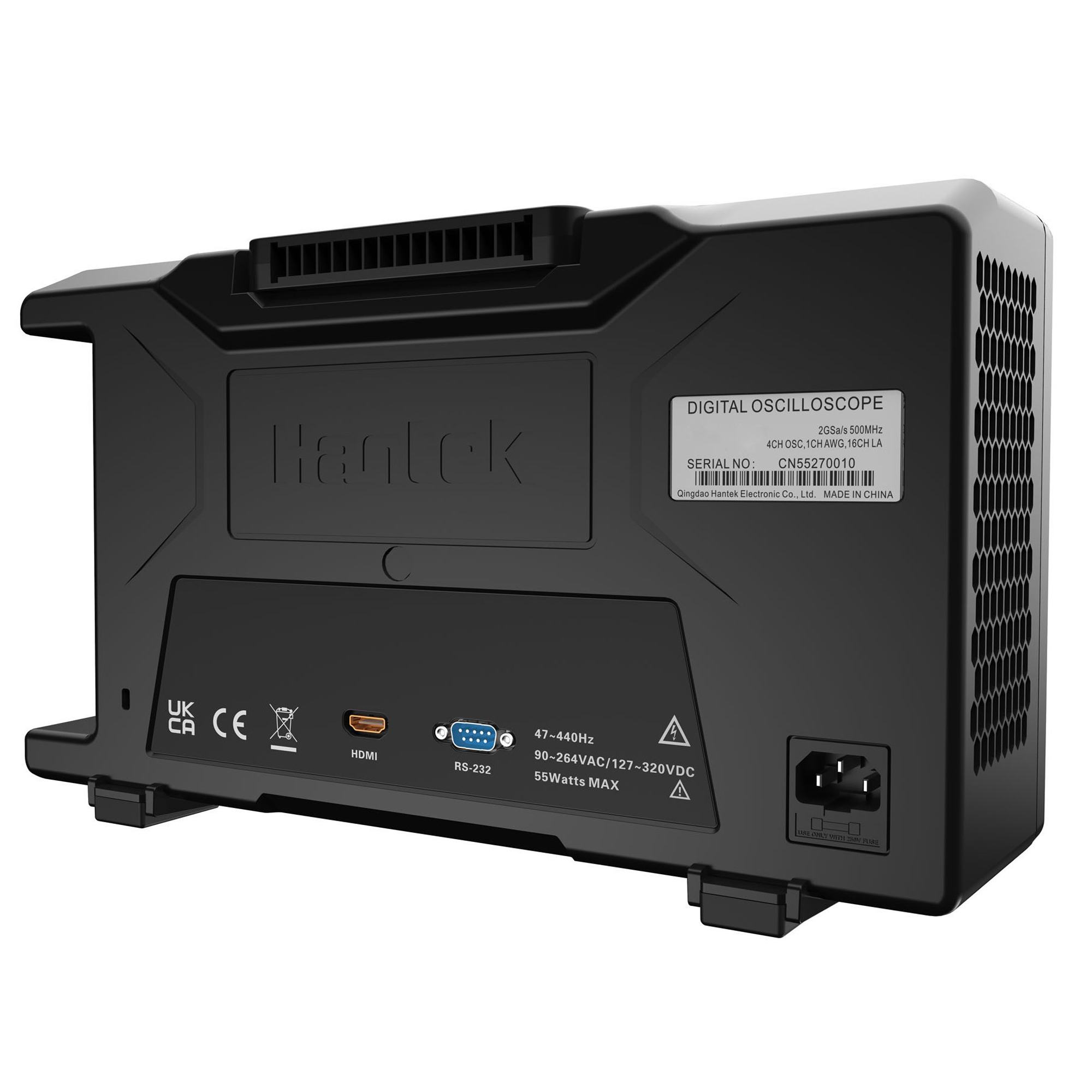

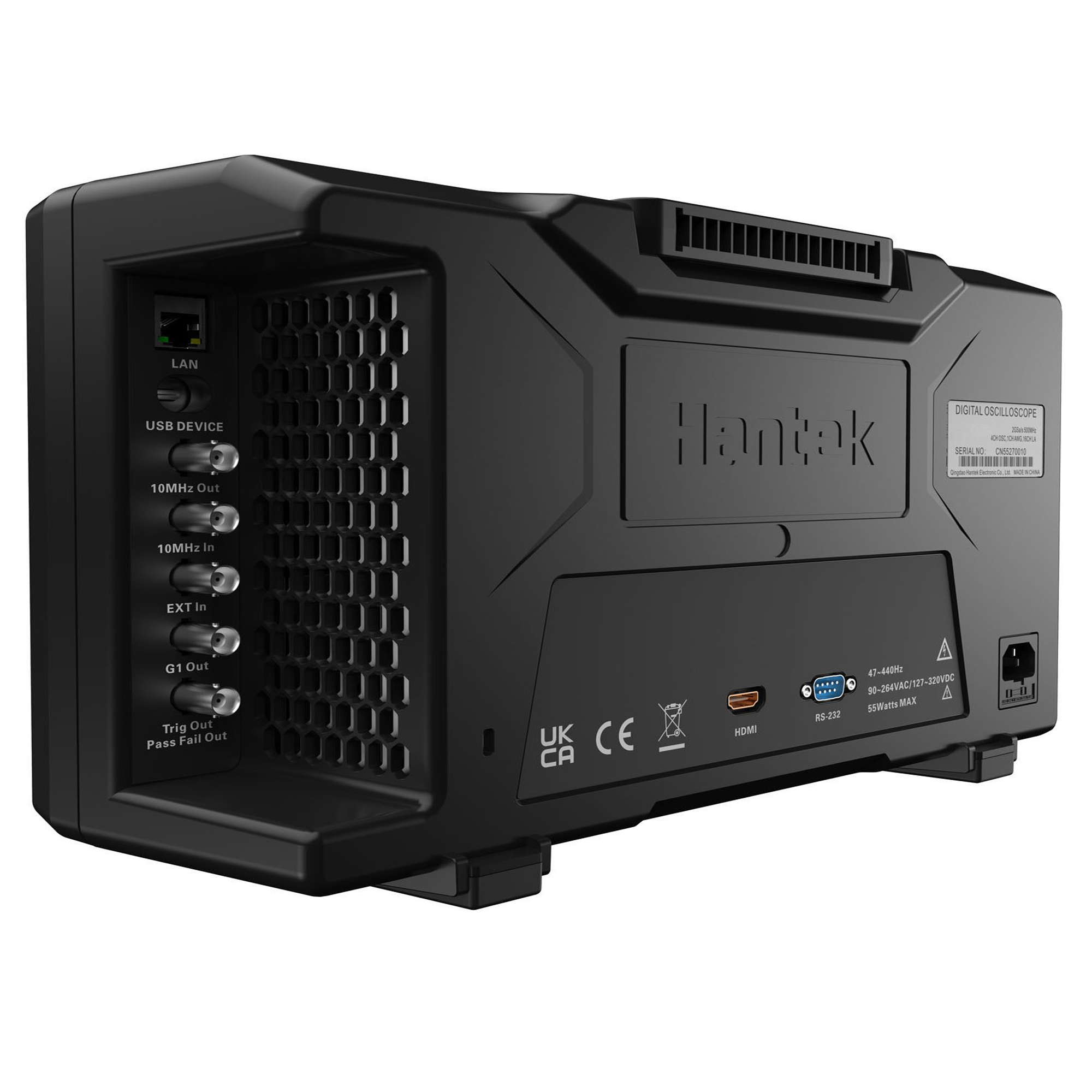

Связность	USB-ХОСТ ,  USB-УСТРОЙСТВО ,  LAN; Дополнительные порты: HDMI, RS232
Отображать	10,1-дюймовый емкостный сенсорный экран с поддержкой мультитач, 256 уровней интенсивности, градуированная цветопередача

Осциллограф Hantek серии DPO8000

Модели: DPO8104C DPO8084C DPO8054C DPO8354C DPO8104E DPO8084E DPO8054E DPO8354E
