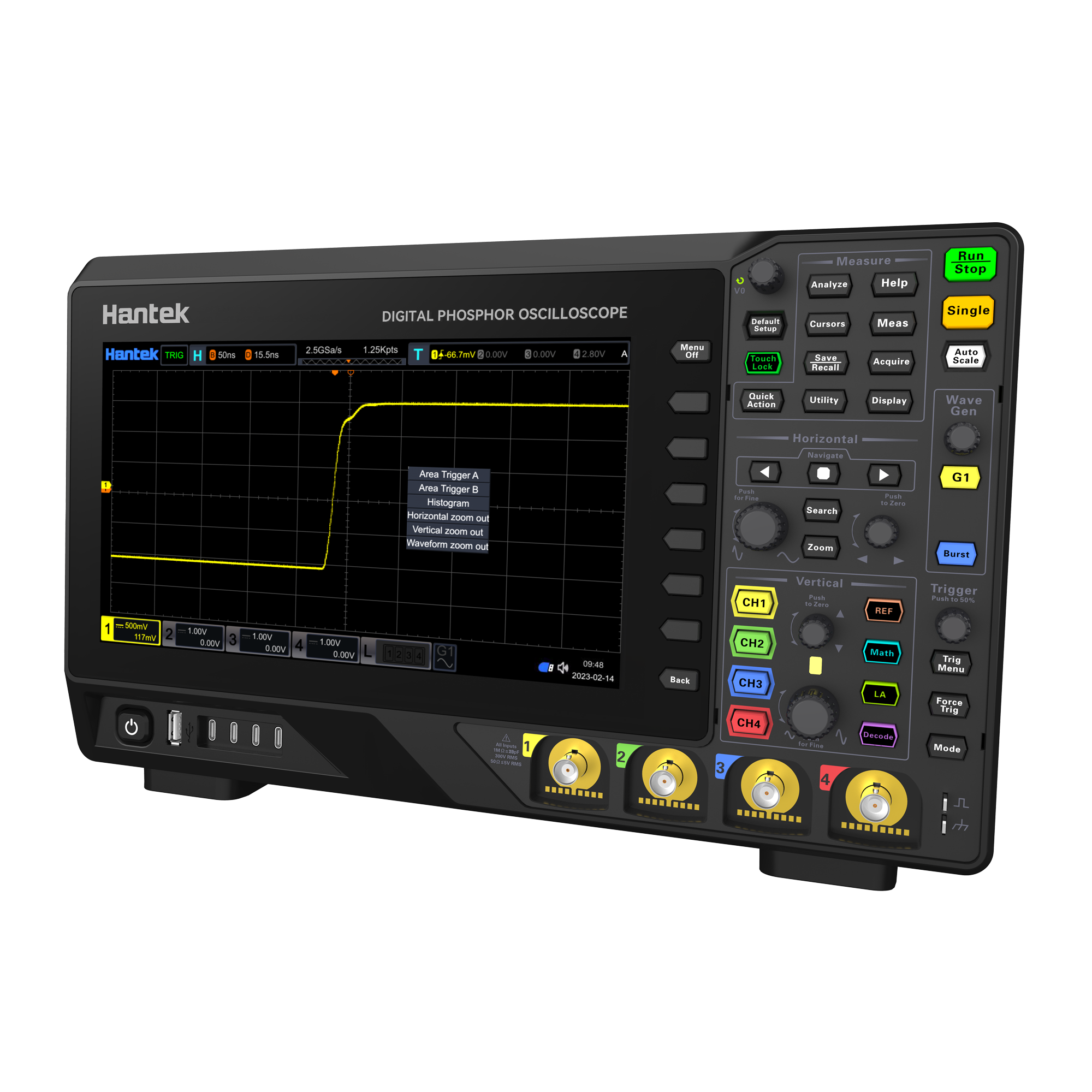

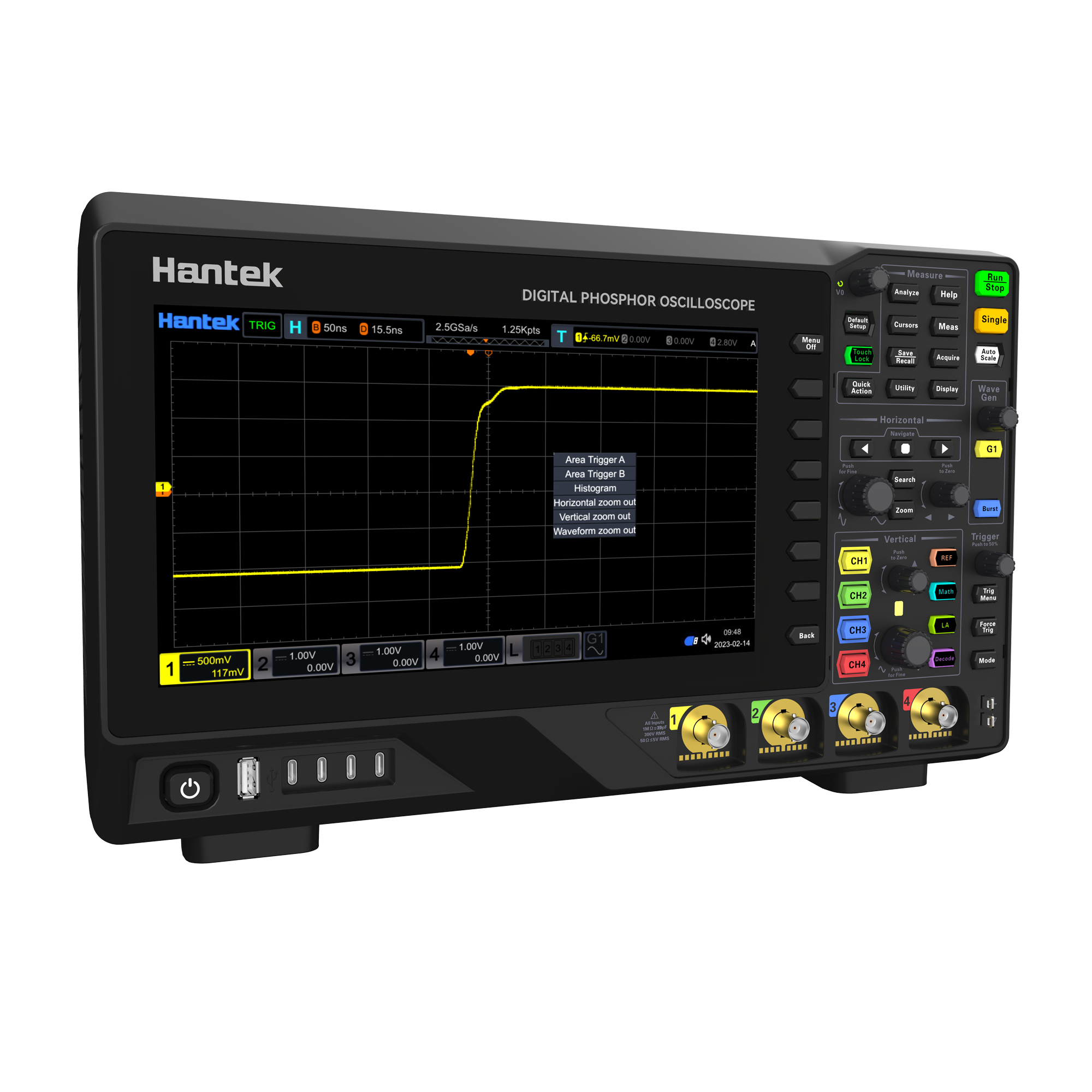

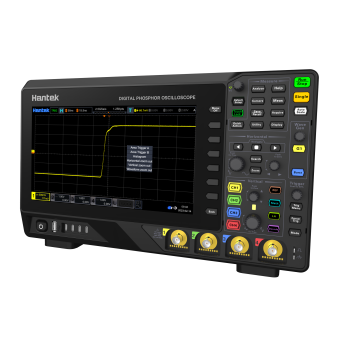

Осциллограф Hantek серии HRDO2000

Осциллограф Hantek серии HRDO2000  -   вертикальное разрешение 12-бит, полоса пропускания 500 МГц, частота дискретизации 2,5 Гвыб/с; Скорость захвата формы сигнала превышает 1,1 миллиона форм сигнала в секунду, быстро захватывает мгновенные сигналы; Установите 8 независимых инструментов в одном, высокоинтегрированная функция; Встроенный двухканальный источник сигнала 200 МГц, выходное напряжение 0-14 В, может удовлетворить разнообразные потребности в тестировании; 10,1-дюймовый сенсорный емкостный экран с 256-уровневой шкалой серого сигнала и отображением цветовой температуры; Богатые возможности запуска и декодирования последовательных протоколов. Автоматически измеряется до 51 параметра формы сигнала, а также измерение оборудования с полной памятью. Различные функции анализа и обработки данных, такие как независимый поиск, навигационные клавиши и списки событий, гистограммы, диаграммы бод, анализ мощности, счетчики и т. д., повышают эффективность работы. Выбор HRDO2000 означает выбор эффективного, точного и удобного решения для тестирования!

• 12-битное вертикальное разрешение, частота дискретизации 2,5 выб./с, полоса пропускания 500 МГц;
• Набор из 8 независимых приборов в одном, включая: 4-канальный осциллограф/16-канальный логический анализатор/анализатор спектра/2-канальный генератор произвольных сигналов/цифровой вольтметр/6-битный частотомер и аккумулятор/анализатор протоколов/генератор протоколов;
• 10,1-дюймовый сенсорный емкостный экран, 256-уровневая шкала серого сигнала и отображение цветовой температуры;
• Богатые функции запуска и декодирования последовательных протоколов;
• Скорость захвата сигналов превышает 1,1 миллиона сигналов в секунду;
• Автоматически измеряется до 51 вида параметров формы сигнала, а также предоставляется функция измерения всей аппаратной памяти;
• Множество функций анализа и обработки данных: независимый поиск, навигационные клавиши и список событий, гистограмма, диаграмма скорости передачи данных, анализ мощности, счетчик.

Модель	Канал	Пропускная способность	Вертикальное разрешение	Самая высокая частота дискретизации в реальном времени	Максимальная глубина памяти	Максимальная скорость захвата формы волны	Логический Анализатор	Генератор формы волны
HRDO2054E	4CH	500МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	16CH	200 МГц, 2 канала
HRDO2034E	4CH	350МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	16CH	200 МГц, 2 канала
HRDO2024E	4CH	200МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	16CH	200 МГц, 2 канала
HRDO2014E	4CH	100МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	16CH	200 МГц, 2 канала

Модель	Канал	Пропускная способность	Вертикальное разрешение	Самая высокая частота дискретизации в реальном времени	Максимальная глубина памяти	Максимальная скорость захвата формы волны	Логический Анализатор	Генератор формы волны
HRDO2054C	4CH	500МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	--	--
HRDO2034C	4CH	350МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	--	--
HRDO2024C	4CH	200МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	--	--
HRDO2014C	4CH	100МГц	12-битный	2.5ГВыб/с	2Gpts	1,100,000 осциллограмм/с	--	--

Модель	HRDO2054E	HRDO2034E	HRDO2024E	HRDO2014E
Канал	4-канальный осциллограф + 2-канальный генератор сигналов + 16-канальный логический анализатор
Пропускная способность	500МГц	350МГц	200МГц	100МГц
Частота дискретизации в реальном времени	2,5 Гвыб/с один канал, 2,5 Гвыб/с половина канала, 1,25 Гвыб/с все каналы
Глубина памяти	2 Гбит/с (один канал), 1 Гбит/с (два канала), 500 Мбит/с (три-четыре канала)
Скорость захвата формы волны	1,100,000 осциллограмм/с
Вертикальное разрешение	12-битный
Вертикальная чувствительность	1 МОм:  500 мкВ/дел ~ 10 В/дел;  50 Ом:  500 мкВ/дел ~ 1 В/дел
Диапазон временной базы	500пс/дел~1кс/дел	1нс/дел~1кс/дел	2нс/дел~1кс/дел	2нс/дел~1кс/дел
Точность временной базы	±1 ppm ± 1 ppm/год
Ограничение пропускной способности	20 МГц,  200 МГц; Независимая опция для каждого канала
Тип триггера	Фронт, Импульс, Видео, Наклон, Дополнительное время, Окно, Рант, Суперусилитель, Шаблон, Задержка, Настройка/Удержание,  UART,  LIN,  CAN,  SPI,  I2C
Шина и декодирование	UART,  I2C,  SPI,  LIN,  CAN
Математическая операция	A+B, AB, A*B, A/B, БПФ, A&&B, A||B, A^B, !A, Целое, Дифференциальное, Корень квадратный, Lg, Ln, Экспонента, Абс, Фильтр нижних частот, Фильтр верхних частот, Полосовой фильтр, Фильтр заграждения полосы, AX+B, Выражение
Автоматическое измерение	51 вид измерения параметров, поддерживающих статистику и анализ
Функция анализа	Частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных
Аппаратная запись и воспроизведение	Более 2 миллионов кадров (один канал)
Входная муфта	Постоянный ток, переменный ток или заземление
Входное сопротивление и емкость	1 МОм ± 1% ，50 Ом ± 1%  ；18 пФ ± 3 пФ
Генератор сигналов произвольной формы	2-канальный источник сигнала, 16-битное вертикальное разрешение, максимальная выходная частота 200 МГц, синусоидальная, прямоугольная, импульсная, треугольная, шумовая, DC, Sinc, экспоненциальная, полуискажение, Лоренца, DTMF, Гаусса, ЭКГ и другие 13 стандартных форм сигналов
Цифровой канал	16 каналов, частота дискретизации 1Гвыб/с
Интерфейс	USB-ХОСТ,  USB-УСТРОЙСТВО,  LAN ;  опция: HDMI, последовательный порт
Экран	10,1-дюймовый сенсорный емкостный экран, 256-уровневый дисплей с оттенками серого и цветным послесвечением

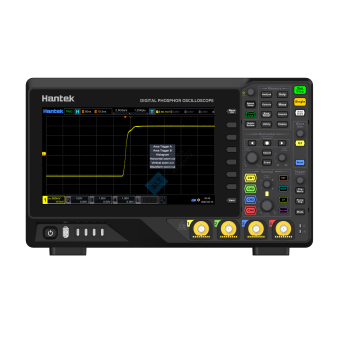

Осциллограф Hantek серии HRDO2000

Модели: HRDO2054E HRDO2034E HRDO2024E HRDO2014E HRDO2054C HRDO2034C HRDO2024C HRDO2014C
