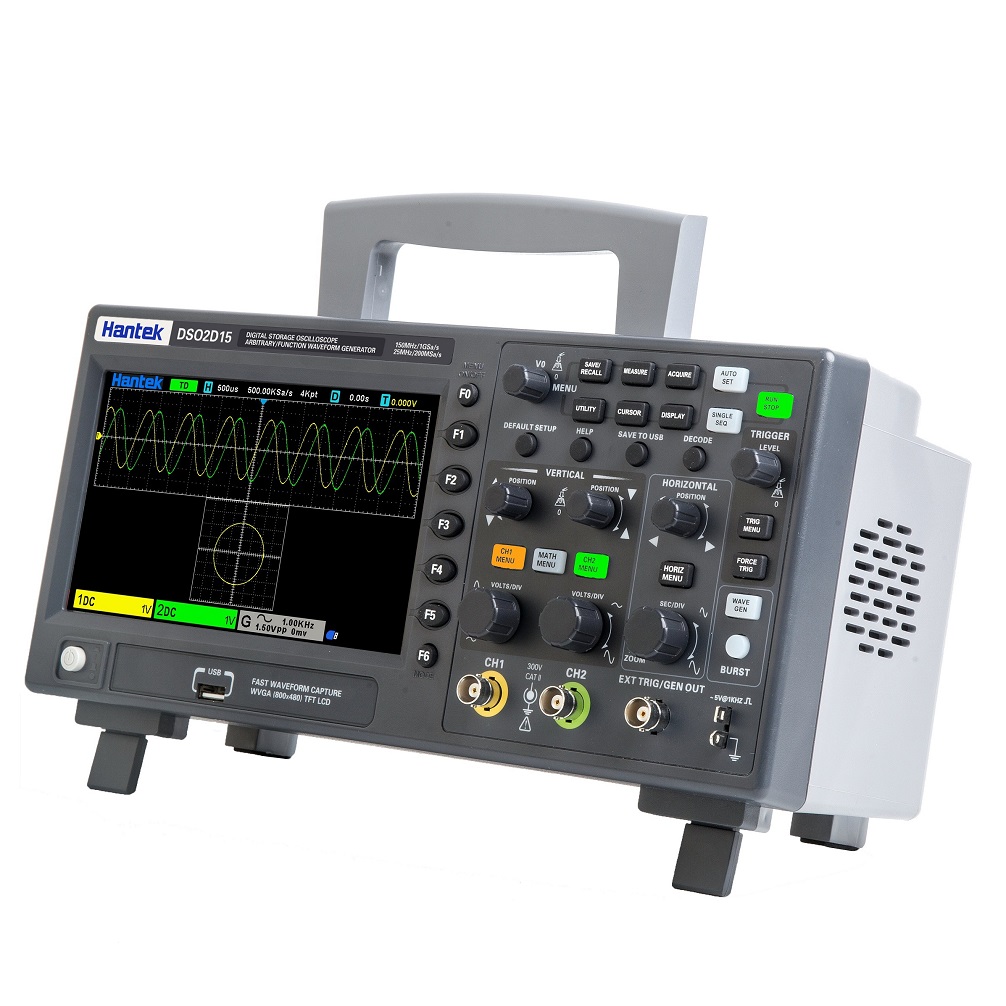

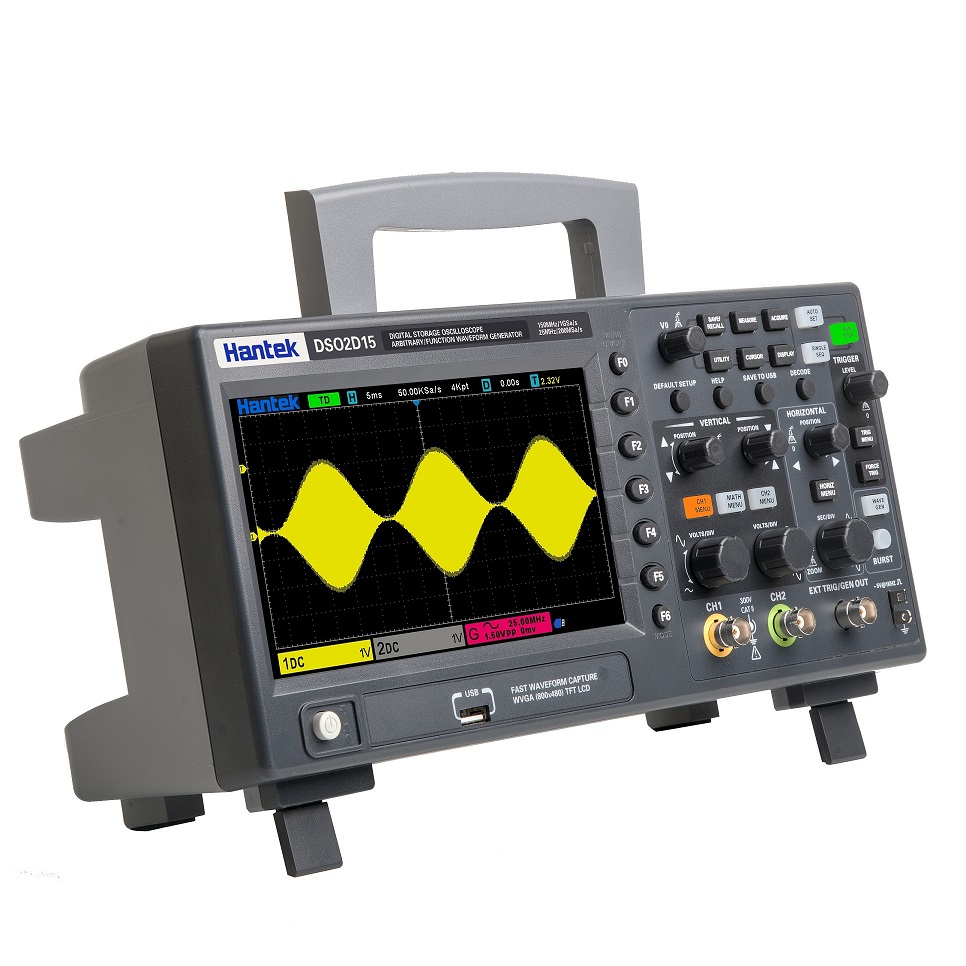

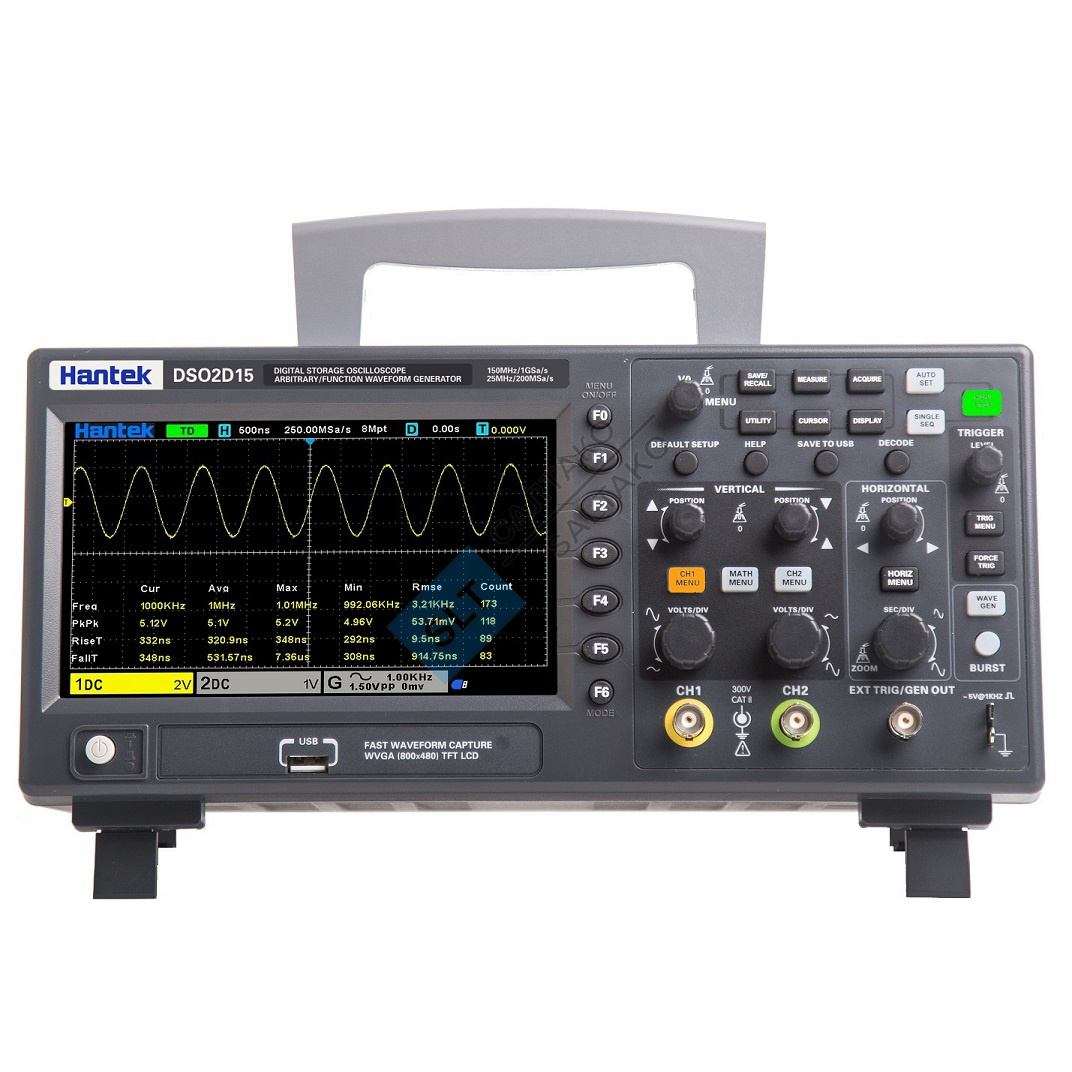

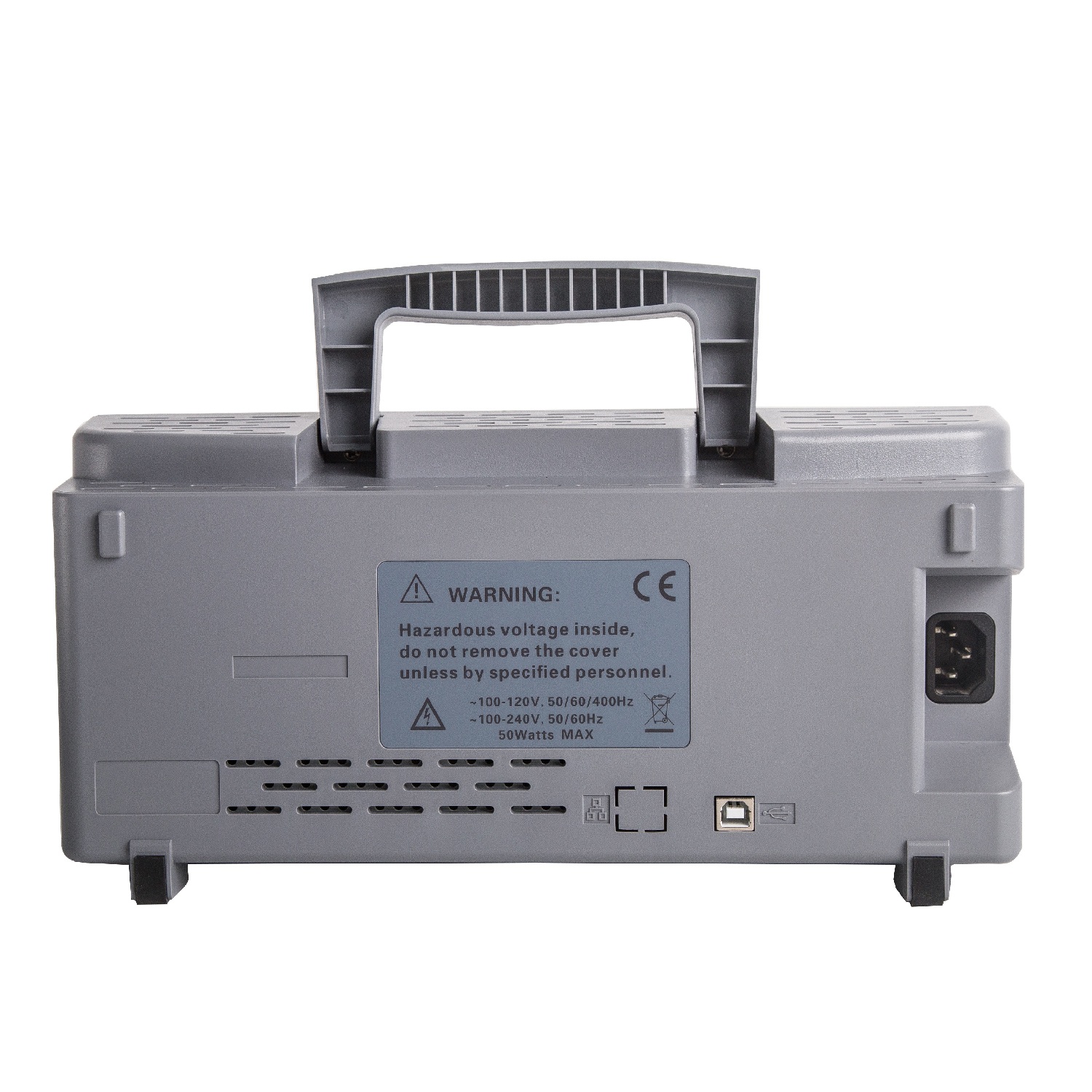

Осциллограф Hantek DSO2D15 (DSO2D10)

Hantek серии DSO2000 - экономичный осциллограф с экономичным дизайном, полоса пропускания 150 МГц, 1 Гвыб/с, глубина памяти 8 Мб; с генератором сигналов 1 канал 25 МГц, поддерживает вывод сигналов произвольной формы; 14 видов режимов запуска, стандартный с 5 видами триггеров и декодеров последовательного протокола; 32 вида автоматических измерений со статистикой; 3-значный цифровой вольтметр и 6-значный аппаратный индикатор частоты; 2 набора DVM; Обильное дистанционное управление командами SCPI. Это полезный инструмент для ввода в эксплуатацию в различных областях, таких как связь, аэрокосмическая промышленность, встраиваемые системы, компьютеры, исследования и образование.

 Особенность:

1) 2 канала, которые управляются независимыми ручками

2) Полоса пропускания аналогового канала 100 МГц и 150 МГц

3) Частота дискретизации до 1 Гвыб/с

4) Глубина памяти 8 МБ

5) Вертикальный диапазон 2 мВ/дел ~ 10 В/дел

6) Встроенный 1-канальный генератор сигналов 25 МГц (DSO2D10, DSO2D15)

7) Вертикальное разрешение: 8 бит

8) Триггер: Фронт, Импульс, Видео, Наклон, Сверхурочная работа, Окно, Шаблон, Интервал, Пониженный уровень, UART, LIN, CAN, SPI, IIC

9) Декодирование шины и анализ протокола: RS232/UART, I2C, SPI, CAN, LIN

10) Возможность сохранения нескольких форматов данных, таких как настройки, формы сигналов, опорные формы сигналов, CSV, изображения.

11) 3-разрядный цифровой вольтметр и 6-разрядный аппаратный индикатор частоты

12) 32 вида автоматических измерений со статистикой, статистика в реальном времени по максимуму, минимуму, стандартному отклонению и т. д.

13) 2 комплекта цифровых вольтметров

14) Поддержка порогового тестирования, бесплатные измерения на экране

15) Обширное дистанционное управление SCPI

16) USB-хост/устройство.

 Модель

 Генератор сигналов 1 канал 25 МГц, поддержка выходного сигнала произвольной формы, поддержка выходного сигнала модуляции

 32 вида автоматических измерений со статистикой

 Может сохранять 10 наборов опорных сигналов, CSV-сигналов и настроек. Функция скриншота одним щелчком USB.

 2 набора функций цифрового вольтметра ,  3-разрядного цифрового вольтметра и 6-разрядного аппаратного индикатора частоты

 Запуск и декодирование последовательной шины с функцией мониторинга протокола

 Глубина памяти 8 МБ, снижение искажений формы сигнала и восстановление реальных форм сигнала

 СДАЛ/НЕ СДАЛ

 Математическая операция и БПФ

 Формат XY и отображение в двух окнах

 Параметры

Модель	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Пропускная способность	150МГц	100МГц	150МГц	100МГц
Каналы осциллографа	2CH	2CH	2CH	2CH
Генератор волновых форм	1CH	1CH	-	-
Осциллограф
Частота дискретизации	1ГВыб/с (один канал) 500МСб/с (два канала)
Приобретение
Нормальный	Образец данных
Значение от пика до пика	Отображение высокой частоты и случайного шума
Средний	Средняя форма волны, время: 4, 8, 16, 32, 64, 128
Высокое разрешение	До 12 бит
Вход
Входная муфта	Постоянный ток, переменный ток, заземление
Входное сопротивление	1МОм±2% ‖20пФ±3пФ
Коэффициент затухания зонда	1X, 10X, 100X, 1000X
Номинальное напряжение	300 В КАТ II
Максимальное входное напряжение	300 В среднеквадратичное значение (10X)
Горизонтальный
Интерполяция формы волны	(sin x)/x
Максимальная длина записи	Максимум одного канала 8M
	Два канала максимум 4M
Диапазон горизонтальной шкалы	2нс/дел~100с/дел 1, 2, 5 шаг за шагом
Режим временной развертки	YT, XY, Крен
Смещение нуля	±0,5 дел.×минимальная временная базовая передача
Точность частоты дискретизации и времени задержки	±25 частей на миллион
Точность измерения дельта-времени (полная полоса пропускания)Частота дискретизации и точность времени задержки	одиночный, нормальный режим ± ( 1 интервал выборки+100 ppm×показание+0,6 нс )
	＞16 раз усреднение ± （1 интервал выборки + 100 ppm × показание + 0,4 нс ）
	Интервал выборки=сек/дел÷200
Точность частоты дискретизации и времени задержки	±50ppm（при любом интервале более 1 мс）
Вертикальный
Модель	DSO2C10	DSO2D10	DSO2C15	DSO2C10
Пропускная способность	150МГц	100МГц	150МГц	100МГц
Время нарастания в положении BNC (типичное)	2.4нс	3,5нс	2.4нс	3,5нс
Вертикальное разрешение	Разрешение 8 бит, каждый канал производит выборку одновременно
Вертикальная чувствительность	от 2 мВ/дел до 10 В/дел
Диапазон смещения	≥ 200 мВ/дел, ±1 В;
	＜200 мВ/дел ±50 В
Математическая операция	+, -, ×, ÷, БПФ
БПФ	Окно: Прямоугольное, Ханнинга, Хэмминга, Блэкмана, Бартлетта, Флэттоп
Ограничение пропускной способности	20МГц
Отклик на басы (-3 дБ)	В положении BNC ≤ 10 Гц
Точность вертикального усиления	В «нормальном» или «среднем» режиме сбора данных точность от 10 В/дел до 10 мВ/дел составляет ±3%;
	В «нормальном» или «среднем» режиме сбора данных точность от 5 мВ/дел до 2 мВ/дел составляет ±4%.
Примечание: при использовании зонда 1X полоса пропускания уменьшается до 6 МГц.
Курок
Тип триггера	Фронт, Ширина импульса, Видео, Наклон, Дополнительное время, Окно, Шаблон, Интервал, Под Амплитуда, UART, LIN, CAN, SPI, IIC
Диапазон уровня срабатывания	±5 делений от центра экрана
Режим триггера	Авто, Нормальный, Одиночный
Уровень	СН1~СН2	±4 деления от центра экрана
	EXT (только с моделью AWG)	0~3,3 В
Диапазон выдержки	8нс~10с
Точность уровня срабатывания	СН1~СН2	0,2 дел×вольт/дел в пределах ±4 делений от центра экрана
	EXT (только с моделью AWG)	±（Установленное значение× 6%+40мВ）
Триггер края	Склон	Нарастающий фронт, падающий фронт, восходящий или падающий фронт
	Источник сигнала	CH1, CH2, EXT (только с моделью AWG)
Триггер ширины импульса	Полярность	Положительная полярность, отрицательная полярность
	Состояние(Когда)	<, >, !=, =
	Источник сигнала	СН1~СН2,
	Диапазон длительности импульса	8нс ~ 10с
	Точность	8нс
Видеотриггер	Стандарт сигнала	NTSC, ПАЛ
	Источник сигнала	СН1~СН2
	Синхронизация	Строка сканирования, номер строки, нечетное поле, четное поле, все поля
Триггер наклона	Склон	поднимается, опускается
	Состояние(Когда)	<, >, !=, =
	Источник сигнала	СН1 ~ СН2
	Временной диапазон	8нс ~ 10с
	Точность	8нс
Триггер сверхурочного времени	Источник сигнала	СН1~СН2，
	Полярность	Положительная полярность, отрицательная полярность
	Временной диапазон	8нс ~ 10с
	Точность	8нс
Оконный триггер	Источник сигнала	СН1~СН2
Триггер шаблона	Шаблон	0: низкий уровень; 1: высокий уровень; X: игнорировать
	Уровень (источник сигнала)	СН1~СН2
Интервальный триггер	Склон	поднимается, опускается
	Состояние(Когда)	<, >, !=, =
	Источник сигнала	СН1~СН2
	Временной диапазон	8нс ~ 10с
	Точность	8нс
Под триггером Amp	Полярность	Положительная полярность, отрицательная полярность
	Состояние(Когда)	<, >, !=, =
	Источник сигнала	СН1~СН2
	Временной диапазон	8нс ~ 10с
	Точность	8нс
триггер UART	Состояние(Когда)	Старт, Стоп, данные, Parity ERR, COM ERR
	Источник сигнала (RX/TX)	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Длина данных	1 байт
	Ширина бита данных	5 бит, 6 бит, 7 бит, 8 бит
	Проверка на чет-нечет	ни одного, нечетный, четный
	Уровень холостого хода	высокий, низкий
	Скорость передачи данных (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300бит/с~334000бит/с
триггер LIN	Состояние(Когда)	Поле интервала, поле синхронизации, поле идентификатора, ошибка синхронизации, идентификатор, идентификатор и данные
	Источник сигнала	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Скорость передачи данных (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300бит/с~334000бит/с
CAN-триггер	Состояние(Когда)	Стартовый бит, идентификатор удаленного кадра, идентификатор кадра данных, идентификатор кадра, данные кадра данных, кадр с ошибкой, все ошибки, ошибка ACK, кадр перегрузки
	Источник сигнала	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Скорость передачи данных (опционально)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Скорость передачи данных (определяется пользователем)	5кбит/с~1Мбит/с
SPI-триггер	Источник сигнала	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Ширина бита данных	4, 8, 16, 24, 32
триггер IIC	Источник сигнала (SDA/SCL)	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Индекс данных	0~7
	Когда(состояние)	Стартовый бит, стоповый бит, No Ack, адрес, перезапуск, адрес и данные
Измерение
Курсор	Разница напряжений между курсорами △В
	Разница во времени между курсорами △T
	Обратная величина △T, в Герцах (1/△T)
Автоматическое измерение	частота, период, среднее значение, пик-пик, среднеквадратичное значение, минимум, смешивание, время нарастания, время спада, ширина +, ширина -, основание, вершина, середина, амплитуда, выброс, предыскажение, разность фаз нарастающего фронта, разность фаз спада, + коэффициент заполнения, - коэффициент заполнения, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
ДВМ	Источник данных	СН1, СН2
	Тип измерения	DC-RMS
		Среднеквадратичное значение переменного тока
		округ Колумбия
	Измеритель частоты	аппаратный 6-битный частотомер
Генератор сигналов произвольной формы
Канал	1
Частота дискретизации	200МСа/с
Вертикальное разрешение	12 бит
Максимальная частота	25 МГц
Стандартные формы волн	синус, квадрат, пилообразный сигнал, Exp, шум, DC
Произвольная форма волны	Arb1, Arb2, Arb3, Arb4
Грех	Диапазон частот	0,1 Гц~25 МГц
Квадрат/импульс	Диапазон частот	0,1 Гц~10 МГц
Треугольная волна	Диапазон частот	0,1 Гц~1 МГц
Выборочная волна	Диапазон частот	0,1 Гц~1 МГц
Индекс	Диапазон частот	0,1 Гц~5 МГц
Шум
Арб1	Диапазон частот	0,1 Гц – 10 МГц
Arb2	Диапазон частот	0,1 Гц – 10 МГц
Arb3	Диапазон частот	0,1 Гц – 10 МГц
Арб4	Диапазон частот	0,1 Гц – 10 МГц
Длина волны	4КСа
Частота	Точность	100 частей на миллион (<10 кГц) 50 частей на миллион (>10 кГц)
	Разрешение	0,1 Гц или 4 бита, выбирайте большее значение
Амплитуда	Диапазон выходных данных	10мВ~7Впик-пик (высокий импеданс)
		5 мВ~3,5 Впик-пик (50 Ом)
Смещение постоянного тока	Диапазон	±3,5 В, высокое сопротивление
		±1,75 В, 50 Ом
	Разрешение	100 мкВ или 3 бита, брать большее
	Точность	2% (1 кГц)
Выходное сопротивление	50 Ом
Общие характеристики
Отображать	Тип дисплея	7-дюймовый диагональный TFT-дисплей на жидких кристаллах
	Разрешение дисплея	800 (по горизонтали)*480 (по вертикали) пикселей
	Цвет дисплея	16 миллионов цветов (24 бита True Color)
	Время сохранения	минимум, 1 с, 5 с, 10 с, 30 с, бесконечно
	Тип дисплея	точка, вектор
	Яркость дисплея	регулируемый
	Тип сетки	регулируемый
	Яркость сетки	регулируемый
Интерфейс	Стандартный интерфейс	USB-хост, USB-устройство
Общие характеристики	Выход компенсатора зонда
	Выходное напряжение, типичное	около 2Vpp вход ≥1MΩ нагрузка
	Частота, типичная	1кГц
	Источник питания	100-120 В переменного тока (среднеквадратичное значение ) (±10%), 45 Гц - 440 Гц, CATⅡ
		120-240 В переменного тока (среднеквадратичное значение ) (±10%), 45 Гц - 66 Гц, CATⅡ
	Потребляемая мощность	<30 Вт
	Предохранитель	Т, 3,15 А, 250 В, 5x20 мм
	Рабочая температура	0~50 °C (32~122 °F)
	Температура хранения	-40~+71 °C (-40~159,8 °F)
	Влажность	≤+104℉(≤+40°C): относительная влажность ≤90%
		106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
	Высота	Эксплуатационные и неэксплуатационные	3000 м (10000 футов)
	Механический удар	Случайная вибрация	0,31 г  RMS  от 50 Гц до 500 Гц,
			10 минут по каждой оси
		Нерабочий	2,46 г  RMS  от 5 Гц до 500 Гц,
			10 минут по каждой оси
		Операционная	50g, 11мс, полусинусоида
	Механический	Размер	318 x 110 x 150 мм (длина x ширина x высота)
		Масса	1900г

Осциллограф Hantek DSO2D15 (DSO2D10)
Модели: DSO2D15  DSO2D10  DSO2C15  DSO2C10
