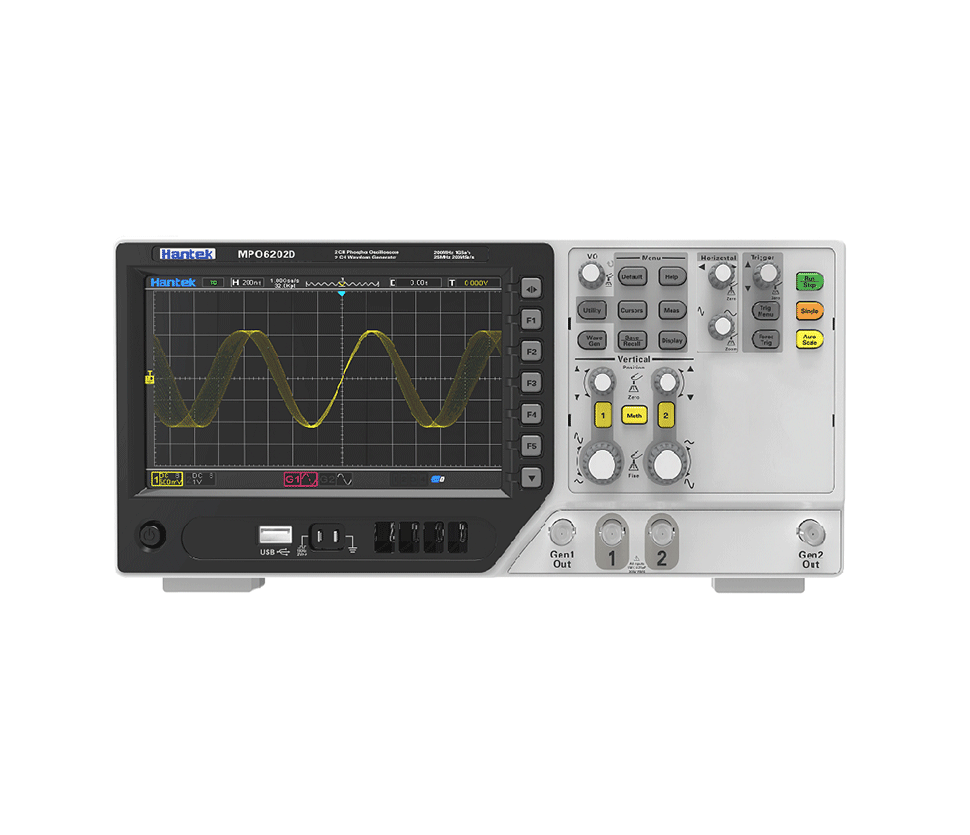

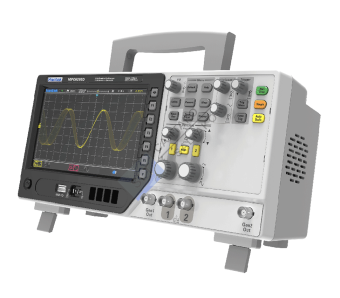

Осциллограф Hantek серии DPO6002B(C)/MPO6002D

Hantek серии DPO6002B(C)/MPO6002D  -  скорость захвата формы сигнала флуоресцентного осциллографа DPO6000/MPO6000 составляет до 400 000 кадров в секунду. Он имеет 256-градусный цветовой дисплей и цветовую температуру. Стандартно оснащен 16 видами функций запуска, 5 видами функций последовательного декодирования. Он обеспечивает полосу пропускания 200 МГц, 100 МГц и 80 МГц, его глубина памяти составляет до 64 МБ, 16-канальный логический анализатор подключается и используется, все стандартно оснащены 2-канальным генератором формы сигнала, стандартно оснащен сенсорным экраном. Это полезный инструмент для ввода в эксплуатацию в различных областях, таких как связь, аэрокосмическая промышленность, оборона, встраиваемые системы, компьютеры, исследования и образование.

★ Шесть в одном осциллографе: 2-канальный осциллограф + 16-канальный логический анализатор + 2-канальный генератор сигналов + цифровой вольтметр + анализатор последовательных протоколов + спектральный анализ БПФ.

★Скорость захвата формы сигнала 60 000 осциллограмм/с (точечный дисплей)/400 000 осциллограмм/с (точечный дисплей в режиме быстрого сбора данных).

★Функция сегментированного сбора данных, поддержка захвата до 80 000 срезов. 256-цветной дисплей.

★До 16 видов функций триггера, включая 5 видов триггеров протоколов. Предоставляет 5 вариантов последовательного декодирования.

★Частота дискретизации аналоговых каналов в реальном времени 1 Гвыб/с; стандартная глубина памяти 64 Мвыб.

★2-канальный источник сигнала, 13 видов форм сигналов внутри, 4 набора произвольных форм сигналов, частота дискретизации 200M, длина формы сигнала 8Kpts.

★Частота дискретизации цифровых каналов в реальном времени 1 Гвыб/с.

★Полоса пропускания аналогового канала 200 МГц, 100 МГц и 80 МГц.

★Низкий базовый шум, сверхширокий вертикальный динамический диапазон от 500 мкВ/дел до 10 В/дел.

★7-дюймовый емкостный сенсорный экран WVGA (800*480) TFT с ультрашироким экраном, ярким изображением, низким энергопотреблением и длительным сроком службы.

★Автоматическое измерение 42 видов параметров формы сигнала (со статистикой).

★5-битный цифровой измеритель напряжения и 6-битный аппаратный индикатор частоты.

★Функция диаграммы Боде (может использоваться осциллографами с функцией источника сигнала).

★Множественные математические функции для обработки сигналов【MATH】. Функция поиска событий.

★Стандартные интерфейсы: USB-устройство, USB-хост, LAN, дополнительные интерфейсы: HDMI ，UART

★Соответствуют стандартам класса приборов LXI CORE 2011 DEVICE; обеспечивают быстрое,
экономичное и эффективное создание и перенастройку испытательной системы. Поддерживает дистанционное командное управление.

 Модель

 2-канальный осциллограф+2 канала AFG + 16 каналов LA

 Цифровой флуоресцентный дисплей и дисплей цветовой температуры

 Функция диаграммы Боде

 256-цветной дисплей

 2-канальный генератор сигналов/произвольных сигналов 25M

 Скорость захвата формы волныдо 400 000

 Функция БПФ Шкалы показывают

 Сегментированное получение данных и история формы сигнала

 16-канальный цифровой канал

 Глубина памяти 64M

 7-дюймовый емкостный сенсорный экран

 5-битный цифровой измеритель напряжения, 6-битный индикатор частоты

 Функция БПФ

 Параметры

Функция осциллографа
Приобретение	Частота дискретизации в реальном времени		1 Гвыб/с (один канал) 500 Мвыб/с (два канала)
			Примечание: цифровые каналы 12, 34 открыты одновременно, они считаются одним каналом.
	Пиковое обнаружение		Аналоговый канал 4нс
			Примечание: цифровые каналы не поддерживаются.
	Средний режим		Аналоговый канал
			Все каналы достигают N временных выборок одновременно, N можно выбрать из  2, 4, 8, 16, 32, 64, 128, 256, 512 и 1024.
			Примечание: цифровые каналы не поддерживаются.
	Высокое разрешение		До 12 бит
			Примечание: цифровые каналы не поддерживаются.
	Минимальная ширина тестового импульса		8нс
	Глубина памяти		Один канал 64M
			Два канала 32М
Вход	Количество каналов		4 аналоговых канала
			Примечание: каналы данных не могут быть открыты.
			3 аналоговых канала
			Примечание: цифровой канал LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
			2 аналоговых канала
			Примечание: цифровые каналы бесконечны
			1 аналоговый канал
			Примечание: цифровые каналы бесконечны
			0 аналоговых каналов
			Примечание: цифровые каналы бесконечны
	Входная муфта		DC, AC или GND
			Примечание: цифровые каналы не поддерживаются.
	Входное сопротивление, связь по постоянному току		Аналоговый канал
			25пФ±3пФ，1МОм±2%
			Цифровой канал
			(300 кОм±2%) ，(8 пФ±3 пФ)
	Поддерживаемый коэффициент затухания зонда		Аналоговый канал 1X、10X、100X、1000X
	Классы напряжения		300 В КАТ II
	Максимальное входное напряжение		Аналоговый канал 300 В (среднеквадратичное значение) (10X)
			Цифровой канал -25В~25В
Горизонтальный	Интерполяция формы волны		(sin x)/x
	Максимальная длина записи		Максимум одного канала 64M
			Два канала максимум32M
			три/четыре канала максимум 16M
	Диапазон горизонтальной шкалы		DSO6084 DSO6104
			2нс/дел~100с/дел 1， 2， 5 шаг за шагом
	Режим временной развертки		YT, XY, Roll
	Число XY		Канал 1,2 1 канал XY, канал 3 4 1 канал XY
	Смещение нуля		±0,5 дел.× минимальная временная базовая передача
	Частота дискретизации и		±25 частей на миллион
	Точность времени задержки
	Часы дрейфуют		≤±5 частей на миллион/год
	Измерение дельта-времени		одиночный, режим «приобретения»
	Точность
	(Полная пропускная способность)		±（1 интервал выборки+100 ppm×показание+0,6 нс）
			＞16 раз больше среднего
			±（1 интервал выборки+100ppm×показание+0,4нс）
			Интервал выборки=сек/дел÷200
Вертикальный	Пропускная способность (-3 дБ)		ДПО6082	ДПО6102	ДПО6202
			80МГц	100МГц	200МГц
	Вертикальное разрешение		Аналоговый канал 8 бит
			Цифровой канал 1бит
	Диапазон вертикальной шкалы		Входное положение BNC составляет 500 мкВ/дел~10 В/дел
	Диапазон позиций		от 500 мкВ/дел до 120 мВ/дел, ±1 В
			от 122 мВ/дел до 1,2 В/дел, ±10 В
			1,22 В/дел до 10 В/дел, ±50 В
	Дополнительное ограничение аналоговой полосы пропускания		Типично 20 МГц
	Отклик на басы (-3 дБ)		В положении BNC ≤10 Гц
	Время нарастания в положении BNC, типичное		ДПО6082	ДПО6102	ДПО6202
			≤4.4нс	≤3,5нс	≤1,8нс
	Точность вертикального усиления		В «нормальном» или «среднем» режиме сбора данных точность от 10 В/дел до 10 мВ/дел составляет ±3%.
			В «нормальном» или «среднем» режиме сбора данных точность от 5 мВ/дел до 500 мкВ/дел составляет ±4%.
	Точность смещения постоянного тока		±0,1 дел.±2 мВ±1% значение смещения
	Изоляция каналов		Максимальная полоса пропускания постоянного тока: >40 дБ
Примечание: при использовании зонда 1X полоса пропускания уменьшается до 6 МГц.
Курок	Диапазон уровня срабатывания		±5 делений от центра экрана
	Режим триггера		авто, общий, одиночный
	Уровень		СН1~СН2	±4 деления от центра экрана
	Диапазон выдержки		8нс~10с
	Точность уровня срабатывания		СН1~СН2	0,2 дел×вольт/дел в пределах ±4 делений от центра экрана
	Триггер края	Склон	Нарастающий фронт, падающий фронт, нарастающий или падающий фронт
		Источник сигнала	СН1~СН2，
			Д1.0~Д1.3，
			Д2.0~Д2.3，
			Д3.0~Д3.3，
			Д4.0~Д4.3
	Триггер ширины импульса	Полярность	Положительная полярность, отрицательная полярность
		Состояние(Когда)	<，>， !=， =
		Источник сигнала	СН1~СН2，
			Д1.0~Д1.3，
			Д2.0~Д2.3，
			Д3.0~Д3.3，
			Д4.0~Д4.3
		Диапазон длительности импульса	8нс ~ 10с
	Видеотриггер	Стандарт сигнала	NTSC, PAL
		Источник сигнала	СН1~СН2
		Синхронизация	Строка сканирования, номер строки, нечетное поле, четное поле, все поля
	Триггер наклона	Склон	подъём, падение
		состояние(Когда)	<，>， !=， =
		Источник сигнала	СН1 ~ СН2
		Временной диапазон	8нс ~ 10с
	Триггер сверхурочного времени	Источник сигнала	СН1~СН2，
			Д1.0~Д1.3，
			Д2.0~Д2.3，
			Д3.0~Д3.3，
			Д4.0~Д4.3
		Полярность	Положительная полярность, отрицательная полярность
		Временной диапазон	8нс ~ 10с
	Оконный триггер	Источник сигнала	CH1~CH2LA1~LA4
	Триггер шаблона	Шаблон	0:низкий уровень; 1:высокий уровень; X:игнорировать;
		Уровень (источник сигнала)	СН1~СН2
	Интервальный триггер	Склон	подъём, падение
		состояние(Когда)	<，>， !=， =
		Источник сигнала	СН1~СН2，
			Д1.0~Д1.3，
			Д2.0~Д2.3，
			Д3.0~Д3.3，
			Д4.0~Д4.3
		Временной диапазонВременной диапазон	8нс ~ 10с
	Задержка срабатывания	Тип кромки	Нарастающий фронт, падающий фронт
		Источник сигнала	СН1~СН2
		состояние(Когда)	<，>， !=， =
		Временной диапазон	8нс ~ 10с
	Установить удержание триггера	Тип кромки	Нарастающий фронт, падающий фронт
		Источник сигнала	СН1~СН2
		состояние(Когда)	<，>， !=， =
		Временной диапазон	8нс ~ 10с
	Коротышка триггер	Полярность	Положительная полярность, отрицательная полярность
		Состояние(Когда)	<，>， !=， =
		Источник сигнала	СН1~СН2
		Временной диапазон	8нс ~ 10с
	триггер UART	состояние(Когда)	запуск, остановка, данные, проверка на четность-нечетность, ошибка приема
		Источник сигнала (RX/TX)	СН1~СН2，
			Д1.0~Д1.3，
			Д2.0~Д2.3，
			Д3.0~Д3.3，
			Д4.0~Д4.3
		Формат данных	Hex (шестнадцатеричный)
		Длина данных	1 байт
Ширина бита данных		5 бит, 6 бит, 7 бит, 8 бит
Проверка на чет-нечет		ни одного, нечетного, четного
Свободный уровень		высокий, низкий
Скорость передачи данных (опционально)		110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/11520 0/230400/380400/460400 бит/с
Скорость передачи данных (определяется пользователем)		300бит/с~334000бит/с
триггер LIN	состояние(Когда)	Поле интервала, поле синхронизации, поле идентификатора, ошибка синхронизации, идентификатор, данные идентификатора и т. д.
	Источник сигнала	СН1~СН2，
		Д1.0~Д1.3，
		Д2.0~Д2.3，
		Д3.0~Д3.3，
		Д4.0~Д4.3
	Формат данных	Hex (шестнадцатеричный)
	Скорость передачи данных (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/11520 0/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300бит/с~334000бит/с
CAN-триггер	состояние(Когда)	Стартовый бит, идентификатор удаленного кадра, идентификатор кадра данных, идентификатор кадра, данные удаленного кадра, данные кадра данных, неправильный кадр, все ошибки, ошибка ответа, кадр перегрузки
	Источник сигнала	СН1~СН2
	Формат данных	Hex (шестнадцатеричный)
	Скорость передачи данных (опционально)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000 ， 250000, 500000, 800000, 1000000
	Скорость передачи данных (определяется пользователем)	5кбит/с~1Мбит/с
SPI-триггер	Источник сигнала	СН1~СН2，
		Д1.0~Д1.3，
		Д2.0~Д2.3，
		Д3.0~Д3.3，
		Д4.0~Д4.3
	Формат данных	Hex (шестнадцатеричный)
	Ширина бита данных	4， 8， 16， 24， 32
триггер IIC	Источник сигнала (SDA/SCL)	СН1~СН2，
		Д1.0~Д1.3，
		Д2.0~Д2.3，
		Д3.0~Д3.3，
		Д4.0~Д4.3
	Формат данных	Hex (шестнадцатеричный)
	Индекс данных	0~7
	возможность(состояние)	Стартовый бит, стоповый бит, нет ответа, адрес, данные, перезапуск
Измерение	курсор		Разница напряжений между курсорами △В
			Разница во времени между курсорами △T
			Обратная величина △T, в Герцах (1/△T)
	Автоматическое измерение		частота, период, среднее, пик-пик, среднеквадратичное значение, минимум, смешивание, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предварительный выброс, разность фаз нарастающего фронта, разность фаз падающего фронта, + загрузка, - загрузка, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
	ДВМ		Источник данных	CH1, CH2
			Тип измерения	Эффективное значение постоянного тока
				Эффективное значение переменного тока
				округ Колумбия
			Измеритель частоты	аппаратный 6-битный частотомер
Генератор сигналов произвольной формы
Генератор сигналов произвольной формы (для осциллографов с каналами источника сигнала)	Номер канала		2 канала
	Частота дискретизации		200МСа/с
	Вертикальное разрешение		12 бит
	Максимальная частота		25 МГц
	Стандартные формы волн		синус, квадрат, импульс, треугольный, шум, постоянный ток
			Синхр., индекс, полуискажение, Лоренц, двухтональная многочастотная, Гаусс, ЭКГ
	Произвольная форма волны		Arb1，Arb2，Arb3，Arb4
	Грех		Диапазон частот	0,1 Гц~25 МГц
	квадрат/импульс		Диапазон частот	0,1 Гц~10 МГц
	треугольная волна		Диапазон частот	0,1 Гц~1 МГц
	Выборочная волна		Диапазон частот	0,1 Гц~1 МГц
	Индекс		Диапазон частот	0,1 Гц~5 МГц
	Полуискажение		Диапазон частот	0,1 Гц~1 МГц
	лоренц		Диапазон частот	0,1 Гц~1 МГц
	Двухтональный многочастотный		Диапазон частот	0,1 Гц~1 МГц
	Гаусс		Диапазон частот	0,1 Гц~1 МГц
	ЭКГ		Диапазон частот	0,1 Гц~1 МГц
	Произвольная волна		Диапазон частот	0,1 Гц – 10 МГц
	Длина волны		8КСа
	Частота		точность	100 ppm（<10 кГц） 50 ppm（>10 кГц）
			разрешение	0,1 Гц или 4 бита, выбирайте большее значение
	Амплитуда		Диапазон выходных данных	10мВ~7Впик-пик (высокий импеданс)
				5мВ~3,5Впик-пик (50 Ом)
	Смещение постоянного тока		диапазон	±3,5 В, высокое сопротивление
				±1,75 В，50 Ом
			разрешение	100 мкВ или 3 бита, выбирайте большее значение
			точность	2% (1 кГц)
	Выходное сопротивление		50 Ом
Логический анализатор
Логический анализатор	Входное сопротивление, связь по постоянному току		Цифровой канал
			(300 кОм±2%) ，(8 пФ±3 пФ)
	Пороговое значение		4 канала в 1 группе, регулируемое пороговое значение
	Пороговый вариант		ТТЛ (1,4 В)
			5,0 В КМОП (+2,5 В)
			3,3 В КМОП (+1,65 В)
			2,5 В КМОП (+1,25 В)
			1,8 В КМОП (+0,9 В)
			ECL（-1,3 В）
			ПЭКЛ (+3,7 В)
			LVDS (+1,2 В)
			0В
			Определяемый пользователем
	Диапазон пороговых значений		±7,0 В, 10 мВ шаг за шагом
	Пороговая точность		±(100 мВ+3% пороговой настройки)
	Динамический диапазон		±5,0 В+ порог
	Минимальный перепад напряжения		500 мВпик-пик
	Вертикальное разрешение		1 бит
Общие характеристики
Отображать	Тип дисплея		7" TFT диагональ жидкокристаллический
	Разрешение дисплея		800 (по горизонтали)*480 (по вертикали) пикселей
	Цвет дисплея		16 миллионов цветов (24 бита True Color)
	Время сохранения		минимум、1 с、5 с、10 с、30 с、бесконечно
	Тип дисплея		точка, вектор
	Режим отображения		Цветовая температура, шкала серого
	Яркость дисплея		регулируемый
	Тип сетки		регулируемый
	Яркость сетки		регулируемый
Интерфейс	Стандартный интерфейс		USB-хост, USB-устройство, локальная сеть, сигнал EDU WIFI
			Aux (выход триггера/PassFail) — только EDU с этим интерфейсом
	Дополнительный интерфейс		ПройденоНе пройдено
			УАПП
			HDMI
Общие характеристики	Выход компенсатора зонда
	Выходное напряжение, типичное		около 2Vpp вход ≥1MΩ нагрузка
	частота, типичная		1кГц
	Источник питания		100-120 В переменного тока (±10%), 45 Гц - 440 Гц, CATⅡ
			120-240 В переменного тока (среднеквадратичное значение) (±10%), 45 Гц - 66 Гц, CATⅡ
	Потребляемая мощность		<30 Вт
	Предохранитель		Т，3.15A，250В，5x20мм
	Рабочая температура		0~50 °C (32~122 °F)
	Температура хранения		-40~+71 °C (-40~159,8 °F)
	Влажность		≤+104℉(≤+40°C): относительная влажность ≤90%
			106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
	Метод охлаждения		конвекция
	Высота		Эксплуатационные и неэксплуатационные	3，000 м (10，000 футов)
	Механический удар		Случайная вибрация	0,31 г RMS от 50 Гц до 500 Гц，
				10 минут по каждой оси
			Нерабочий	2,46 г RMS от 5 Гц до 500 Гц，
				10 минут по каждой оси
			Операционная	50g, 11 мс, полусинусоида
	Механический	Размер	318 x 140 x 150 мм (длина x ширина x высота)
		Масса	2900г

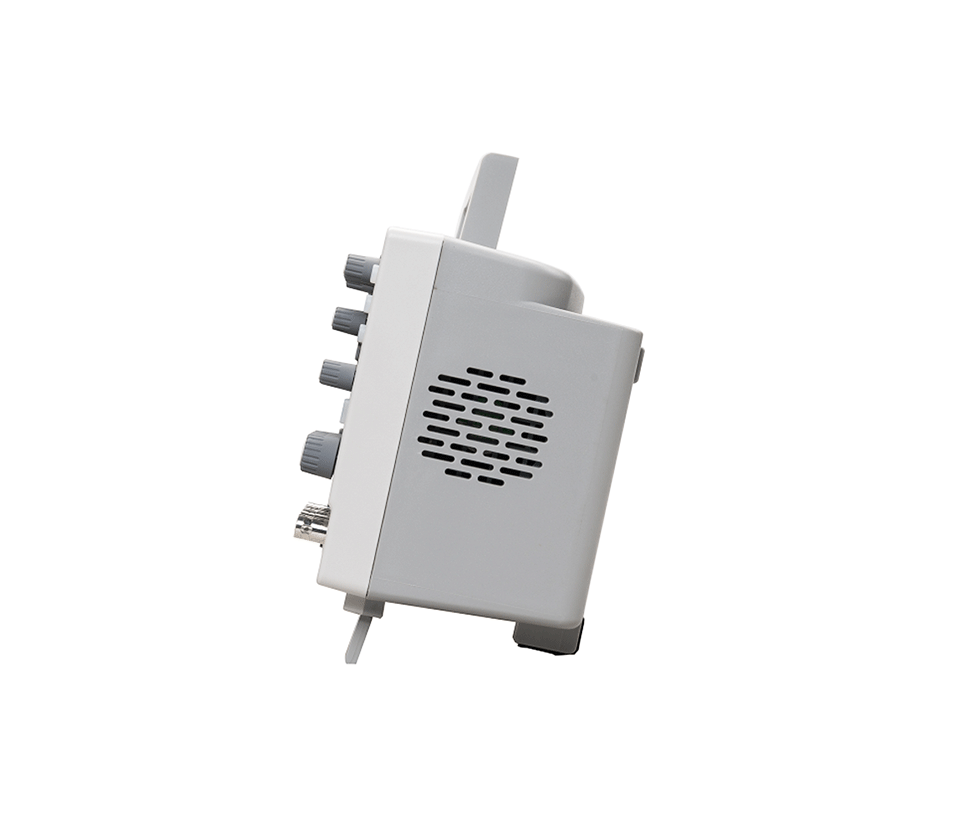

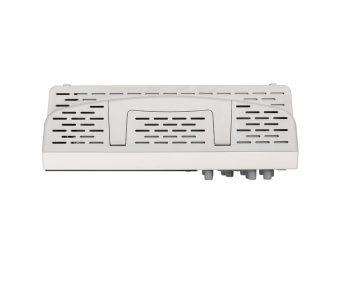

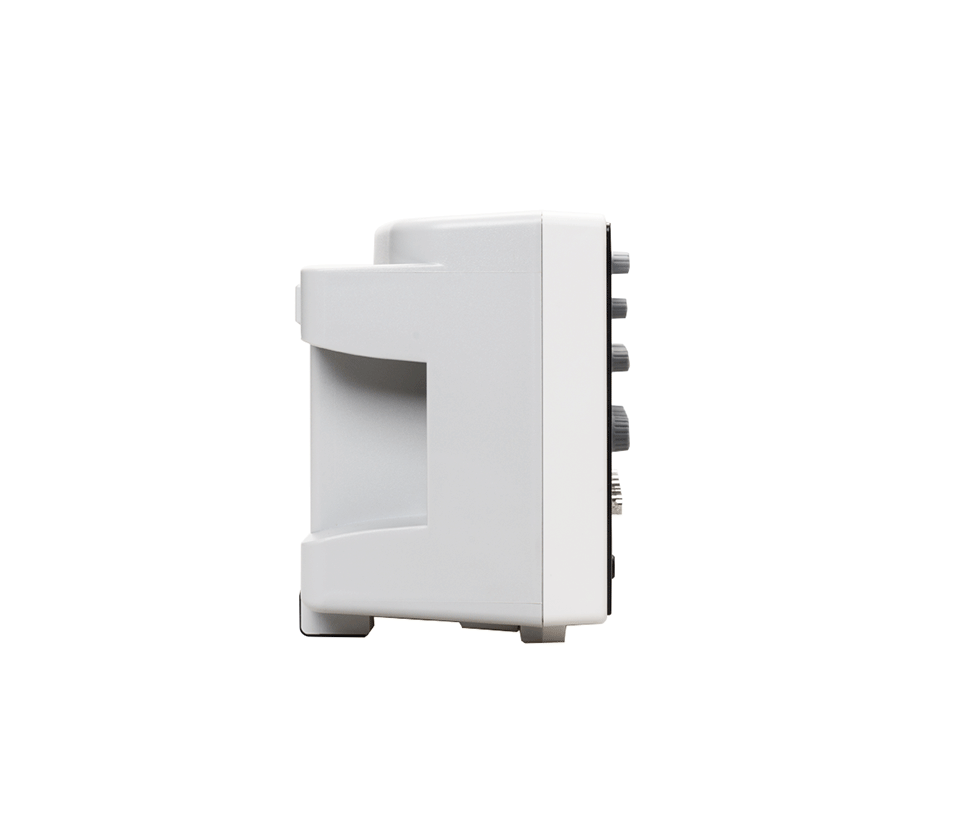

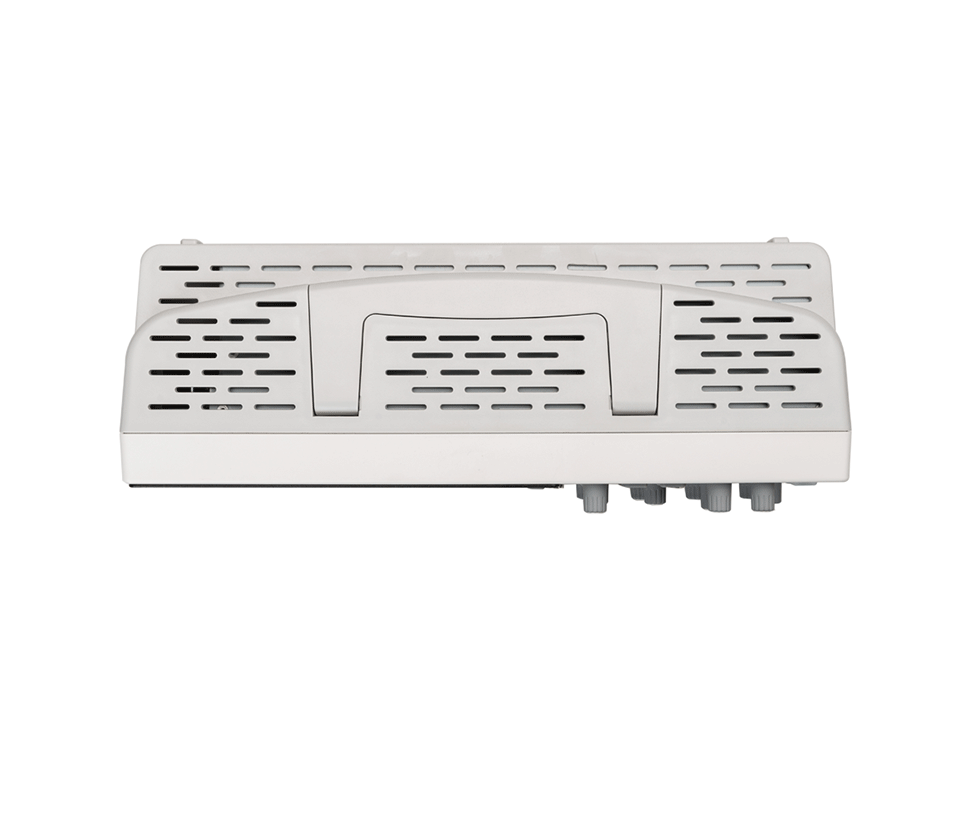

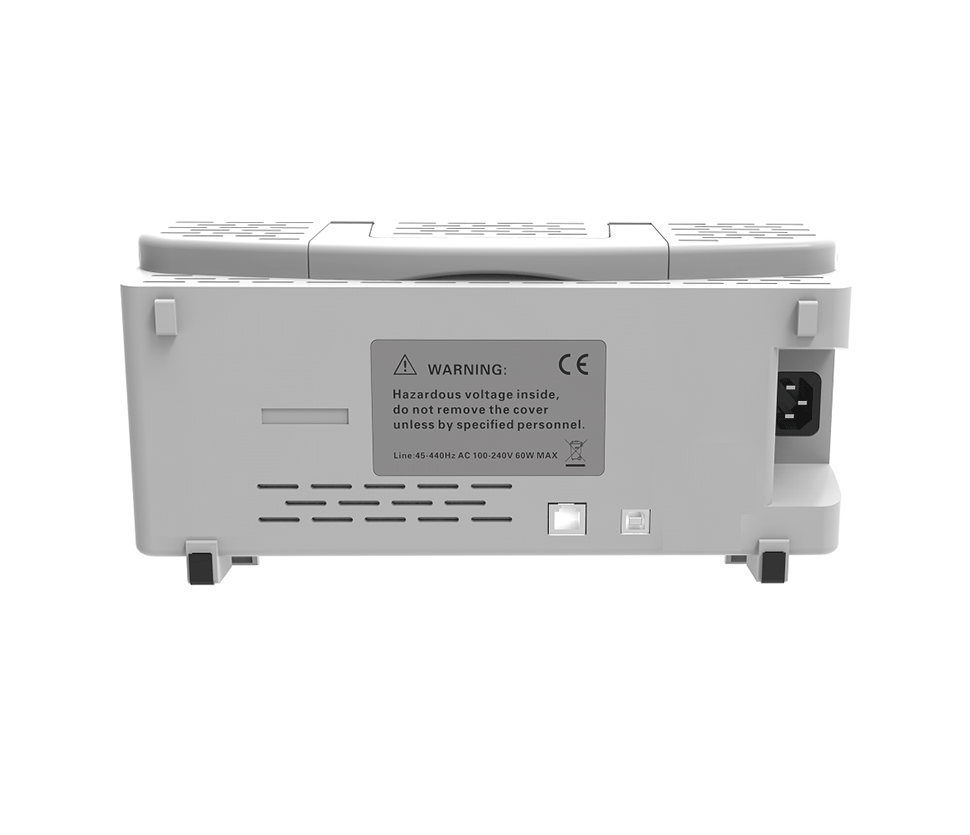

Осциллограф Hantek серии DPO6002B(C)/MPO6002D
Модели: DPO6082B  DPO6102B  DPO6202B  DPO6082C  DPO6102C  DPO6202C  DPO6082D  DPO6102D  DPO6202D
