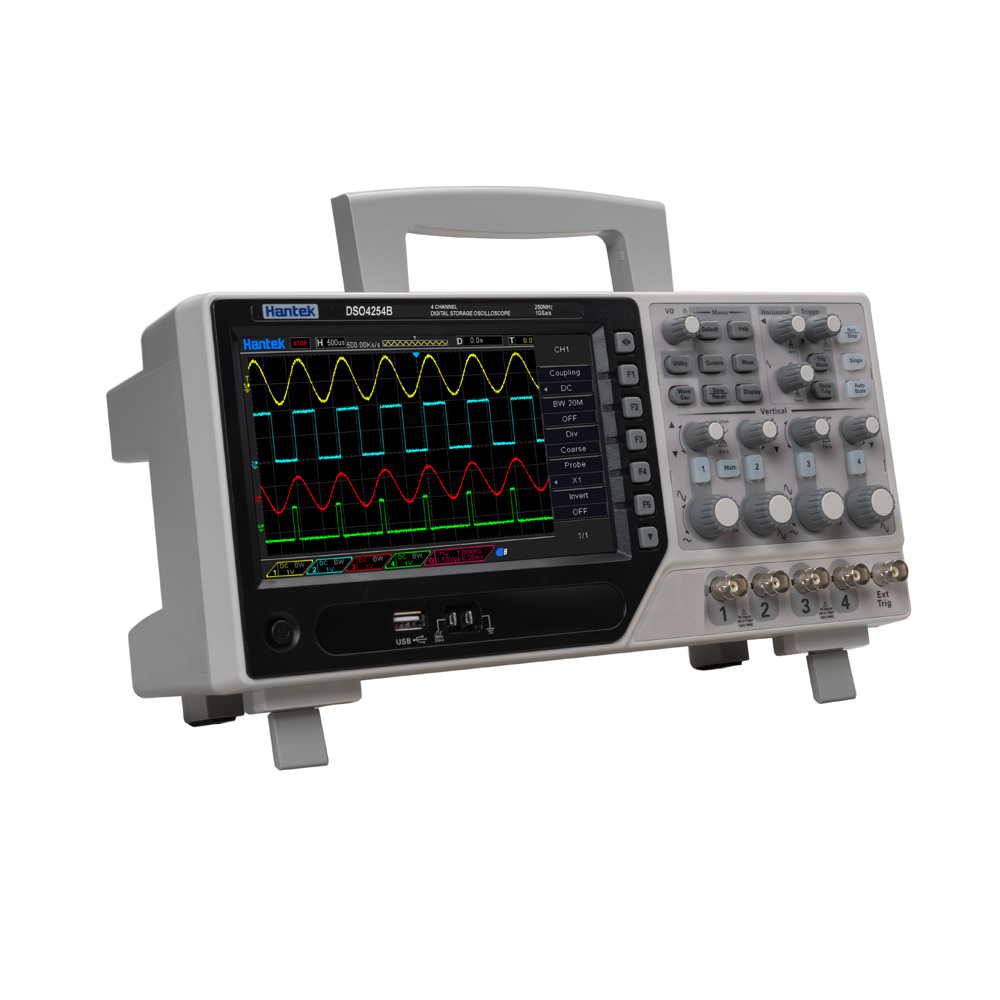

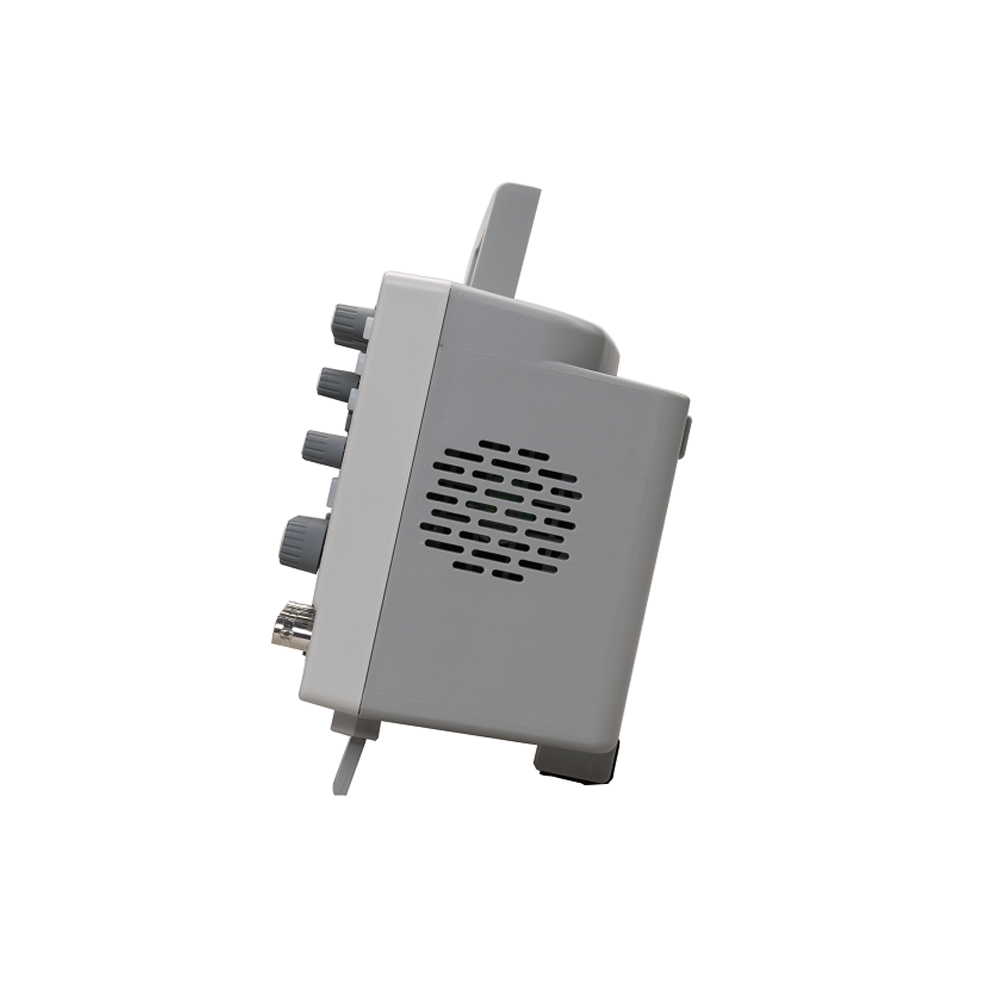

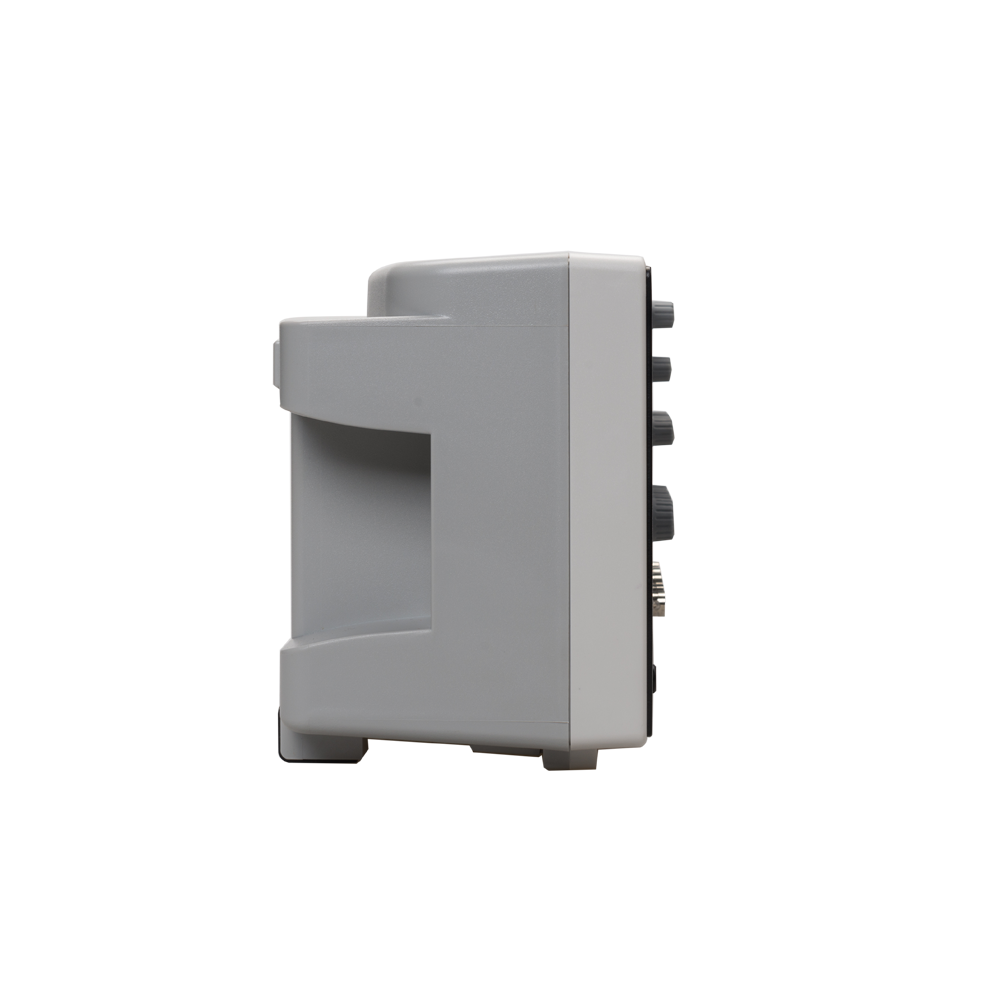

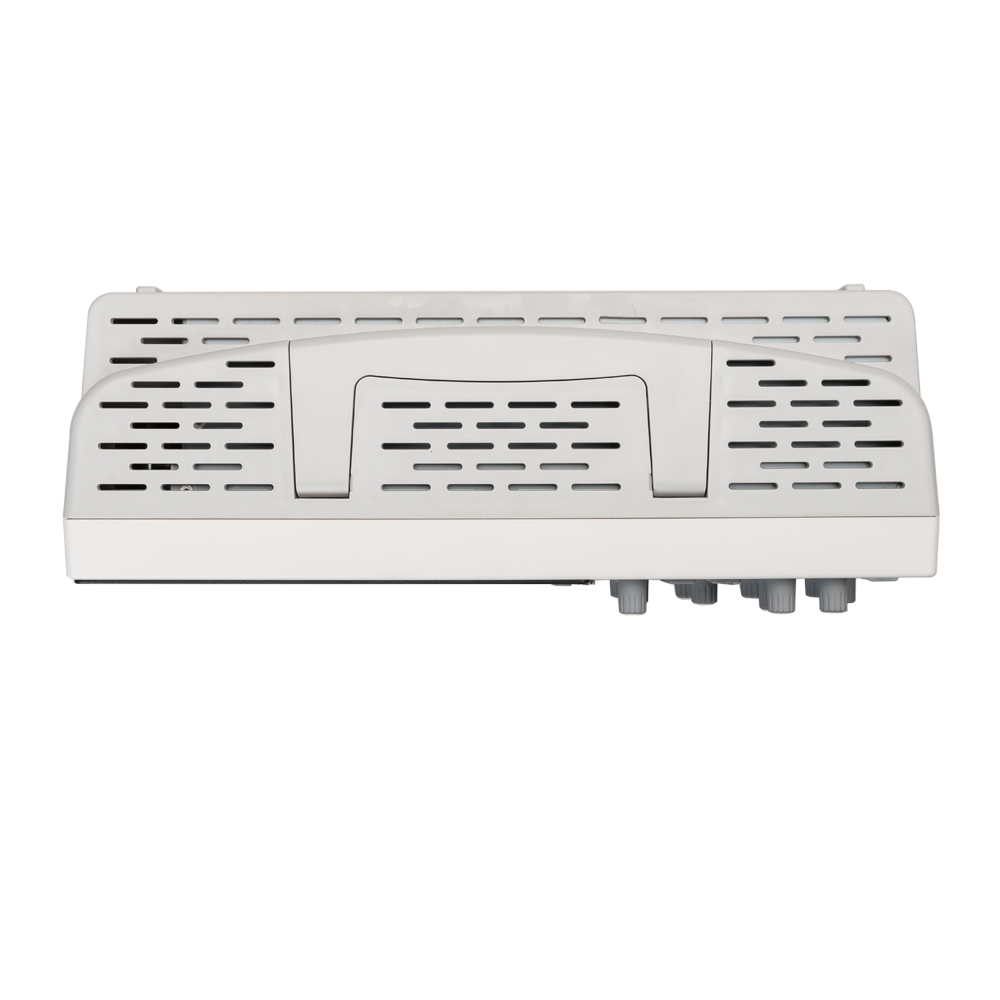

Осциллограф Hantek серии DSO4004B

Hantek серии DSO4004B  -  4-канальный осциллограф, полоса пропускания 80-250 МГц, минимальный диапазон измерения 500 мкВ/дел, частота дискретизации 1 Гвыб/с, усовершенствованная цифровая система запуска, высокая чувствительность запуска, низкий джиттер запуска, высокое разрешение 7-дюймового 64K-цветного TFT-дисплея (800*480)

Особенность:

• 4-канальный осциллограф + EXT + DVM + функция автоматического выбора диапазона
• Полоса пропускания 80-250 МГц, минимальный диапазон 500 мкВ/дел, частота дискретизации 1 Гвыб/с.
• Более 32 типов функций автоматического измерения
• Усовершенствованная цифровая система срабатывания, высокая чувствительность срабатывания.
• Более 14 типов функций триггера: фронт, дополнительное время, импульс, шаблон, интервал и т. д.
• Запуск и декодирование последовательной шины.   Информация о протоколе шины может быть быстро и интуитивно отображена в табличной форме.

• Интегрированный USB-хост/устройство, удобное для связи с ПК. Поддержка U-stick storage/обновления системы.
• Поддержка различных команд дистанционного управления SCPI r
• Поддержка опционального порта RS232, порта LAN. (Опционально)
• Стабильное и надежное качество, прочность и долговечность.

Технические характеристики

Модель	DSO4254B	DSO4204B	DSO4104B	DSO4084B
Пропускная способность	250МГц	200МГц	100МГц	80МГц
Горизонтальный
Диапазон частоты дискретизации	1ГС/с
Интерполяция формы волны	(sin x)/x
Длина записи	Максимум 64 тыс. сэмплов на один канал;
	Максимум 32 тыс. сэмплов на двухканальный (4 тыс., 32 тыс. опционально)
Диапазон СЕК/ДЕЛ	2нс/дел~100с/дел
	1, 2, 5 последовательность
Частота дискретизации и Точность времени задержки	±50 частей на миллион
Точность измерения дельта-времени (Полная пропускная способность)	Одиночный снимок, нормальный режим ± (1 интервал выборки +100 ppm × показание + 0,6 нс)
	>16 средних ± (1 интервал выборки + 100 ppm × показание + 0,4 нс)
	Интервал выборки = с/дел ÷ 200
Вертикальный
АЦП-преобразователь	Разрешение 8 бит, каждый канал оцифровывается одновременно
Диапазон ВОЛЬТ/ДЕЛ	500 мкВ/дел до 10 В/дел на входе BNC
Диапазон позиций	500 мкВ/дел~20 мВ/дел, ±400 мВ
	50мВ/дел~200мВ/дел, ±2В
	500мВ/дел~2В/дел, ±40В
	5В/дел~10В/дел, ±50В
Выбираемый предел аналоговой полосы пропускания, типичный	20МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц на BNC
Время нарастания на BNC, типичное	DSO4254B	DSO4204B	DSO4104B	DSO4084B
	<1,4нс	≤1,8нс	＜3,5нс	≤4.4нс
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел
	±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 500 мкВ/дел
	Примечание: при использовании зонда 1X полоса пропускания уменьшается до 6 МГц.
Приобретение
Режимы сбора данных	Нормальный, Пиковый, Средний и ЧСС
Скорость получения, типичная	До 2000 сигналов в секунду на канал (обычный режим сбора данных, без измерений)
Одинарная последовательность	Режим получения	Время остановки приобретения
	Нормальный, Пиковый Обнаружение	При однократном захвате по всем каналам одновременно
	Средний	После N захватов на всех каналах одновременно, N может быть установлено на 4, 8, 16, 32, 64 или 128.
Курок
Режим	Авто, Нормальный
Уровень	СН1~СН4	±4 деления от центра экрана
	ДОПОЛНИТЕЛЬНО	0~3,3 В
Диапазон выдержки	20нс ~ 10с
Точность уровня срабатывания	СН1~СН4	0,2дел × вольт/дел в пределах ±4 делений от центра экрана
	ДОПОЛНИТЕЛЬНО	± (6% от настройки + 40 мВ)
Триггер края
Склон	Подъём, падение, подъём и падение
Источник	CH1~CH4/ВНЕШНИЙ
Ширина импульса
Полярность	Положительный, Отрицательный
Состояние(Когда)	<, >,  ≠ , =
Источник	СН1~СН4
Диапазон ширины	8нс ~ 10с
Разрешение	8нс
Видеотриггер
Стандарт сигнала	NTSC, ПАЛ
Источник​	СН1~СН4
Синхронизировать	ScanLine, LinrNum, OddField, EvenField и AllField
Триггер наклона
Склон	Подъем, падение
Состояние(Когда)	<, >,  ≠ , =
Источник	СН1 ~ СН4
Временной диапазон	8нс ~ 10с
Разрешение	8нс
Триггер сверхурочного времени
Источник	СН1~СН4
Полярность	Положительный, Отрицательный
Временной диапазон	8нс ~ 10с
Разрешение	8нс
Оконный триггер
Источник	СН1~СН4
Триггер шаблона
Шаблон	0: Низкий уровень; 1: Высокий уровень;
Уровень	СН1~СН4
Интервальный триггер
Склон	Подъем, падение
Состояние(Когда)	<, >,  ≠ , =
Источник	СН1~СН4
Временной диапазон	8нс ~ 10с
Разрешение	8нс
Под усилителем
Полярность	Положительный, Отрицательный
Состояние(Когда)	<, >,  ≠ , =
Источник	СН1~СН4
Временной диапазон	8нс ~ 10с
Разрешение	8нс
Триггер UART
Состояние(Когда)	Старт, Стоп, Данные, Ошибка четности, Ошибка COM
Источник (RX/TX)	СН1~СН4
Формат данных	Шестигранник
Состояние(Когда)	<, >,  ≠ , =
Длина данных	1 байт
Длина данных	5 бит, 6 бит, 7 бит, 8 бит
Проверка четности	Нет, Нечетный, Четный
Уровень холостого хода	Высокий, Низкий
Скорость передачи данных (выбирается)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (пользовательская)	300бит/с~334000бит/с
Триггер LIN
Состояние(Когда)	Поле интервала, Поле синхронизации, Поле идентификатора, Ошибка идентификатора синхронизации, Идентификатор, Идентификатор и данные
Источник	СН1~СН4
Формат данных	Шестигранник
Скорость передачи данных (выбирается)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (пользовательская)	300бит/с~334000бит/с
CAN-триггер
Состояние(Когда)	Стартовый бит, Удаленный кадр, Идентификатор кадра данных, Идентификатор кадра, Идентификатор кадра данных A, Кадр с ошибкой, Все ошибки, Ошибка подтверждения, Кадр перегрузки
Источник	СН1~СН4
Формат данных	Шестигранник
Скорость передачи данных (выбирается)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи данных (пользовательская)	5кбит/с~1Мбит/с
SPI-триггер
Источник (CS/CLK/Данные)	СН1~СН4
Формат данных	Шестигранник
Длина данных	4, 8, 16, 24, 32
Триггер IIC
Источник (SDA/SCL)	СН1~СН4
Формат данных	Шестигранник
Индекс данных	0~7
Когда(Условие)	Запуск, Стоп, Нет подтверждения, Адрес, Данные, Перезапуск
Входы
Входная муфта	Постоянный ток, переменный ток или заземление
Входное сопротивление, связанное по постоянному току	20пФ±3пФ，1МОм±2%
Затухание зонда	1X, 10X
Поддерживаемые коэффициенты затухания зонда	1X, 10X, 100X, 1000X
Категория перенапряжения	300 В КАТ II
Максимальное входное напряжение	300 В среднеквадратичное значение  (10X)
Измерения
Курсоры	Разница напряжений между курсорами: △В Разница во времени между курсорами: △T Обратная величина △T в Герцах (1/ΔT)
Автоматические измерения	Частота, Период, Среднее, Пик-Пик, Среднеквадратичное значение, ПериодСреднеквадратичное значение, Мин, Макс, Время нарастания, Время спада, + Ширина, - Ширина, + Коэффициент заполнения, - Коэффициент заполнения, Vbase, Vtop, Vmid, Vamp, Овершунт, Предварительный выброс, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR и LFF
Общие характеристики
Отображать
Тип дисплея	7-дюймовый 64K цветов TFT (диагональный жидкокристаллический)
Разрешение дисплея	800 пикселей по горизонтали на 480 пикселей по вертикали
Контрастность дисплея	Регулируемый
Выход компенсатора зонда
Выходное напряжение, типичное	Около 2 В пик-пик при нагрузке ≥1 МОм
Частота, типичная	1кГц
Источник питания
Напряжение питания	100-120 В переменного тока (±10%), от 45 Гц до 440 Гц, CATⅡ 120-240 В переменного тока (±10%), от 45 Гц до 66 Гц, CATⅡ
Потребляемая мощность	<30 Вт
Предохранитель	Т，3.15A，250В，5x20мм
Относящийся к окружающей среде
Рабочая температура	0~50 °C (32~122 °F)
Температура хранения	-40~+71 °C (-40~159,8 °F)
Влажность	≤+104℉(≤+40°C): относительная влажность ≤90%
	106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
Метод охлаждения	Конвекция
Высота	Эксплуатационные и неэксплуатационные	3000 м (10 000 футов)
	Случайная вибрация	0,31 г RMS от 50 Гц до 500 Гц,
		10 минут по каждой оси
	Нерабочий	2,46 г RMS от 5 Гц до 500 Гц
		10 минут по каждой оси
Механический удар	Операционная	50g, 11мс, полусинусоида
Механический
Измерение	318 x 110 x 150 мм (Д x Ш x В)
Масса	2900г

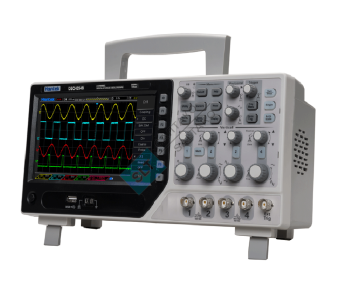

Осциллограф Hantek серии DSO4004B
Модели: DSO4254B  DSO4204B  DSO4104B  DSO4084B
