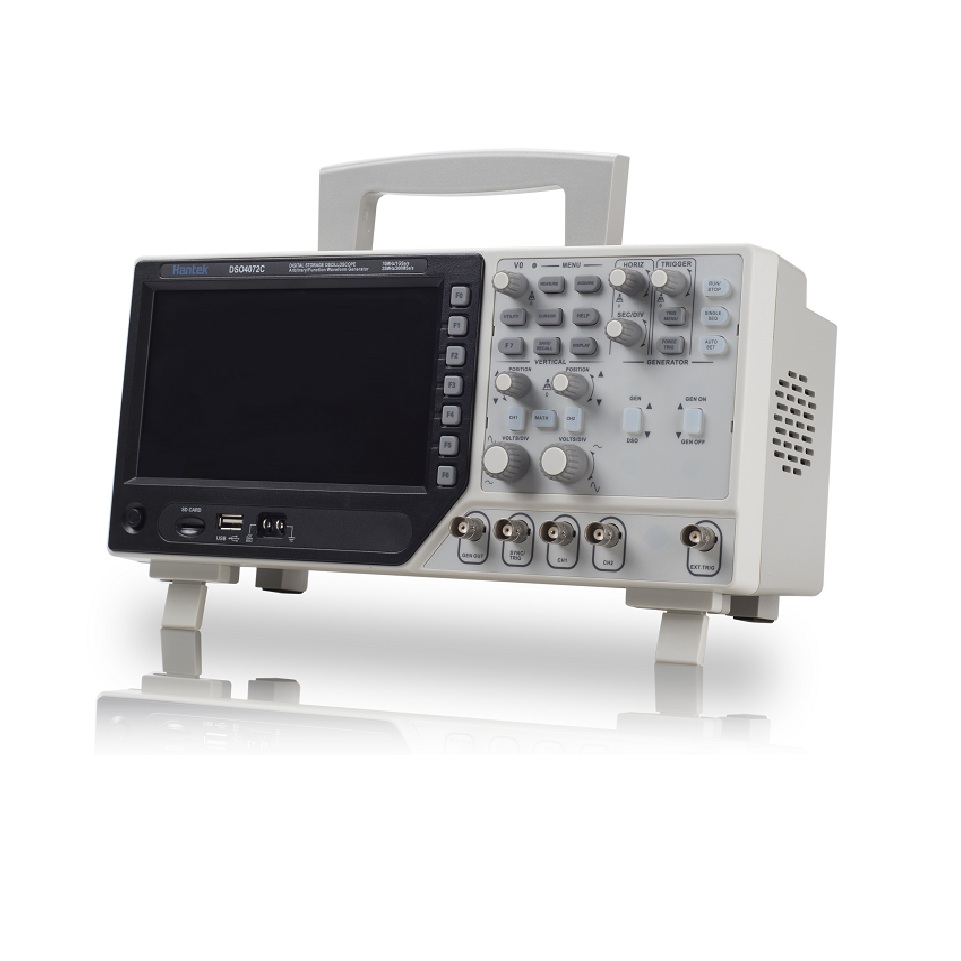

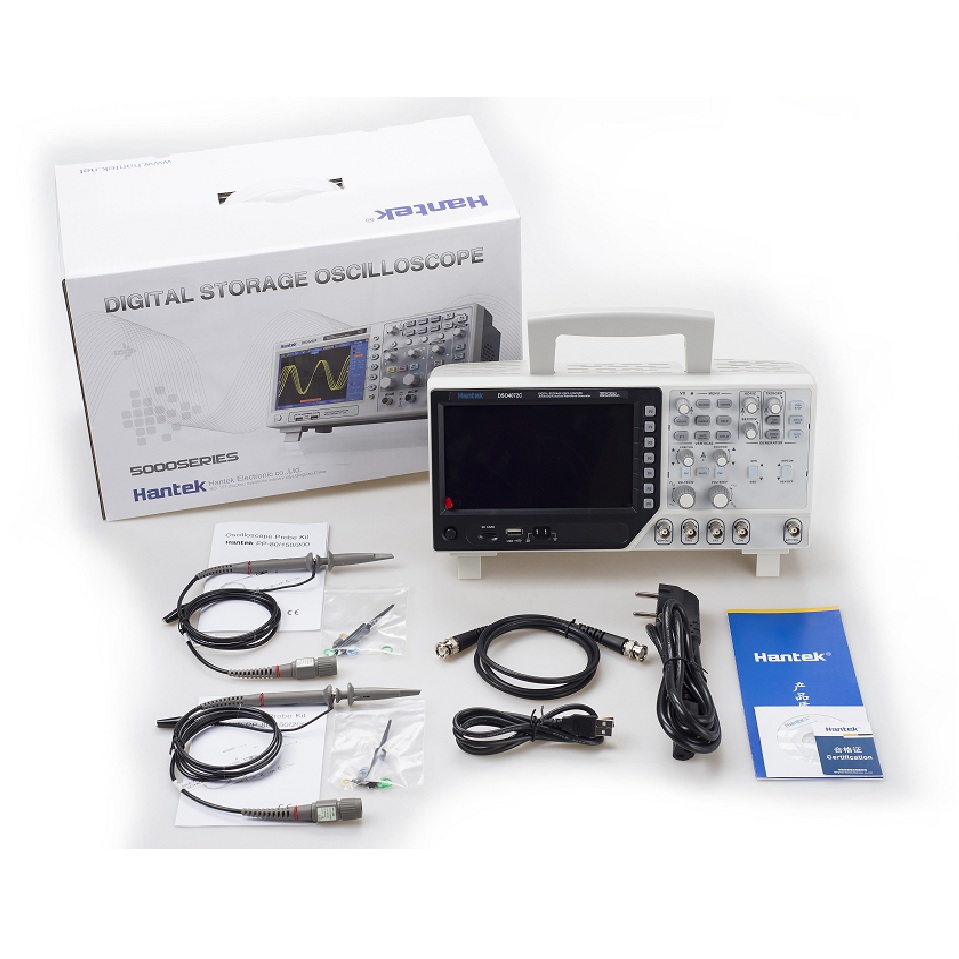

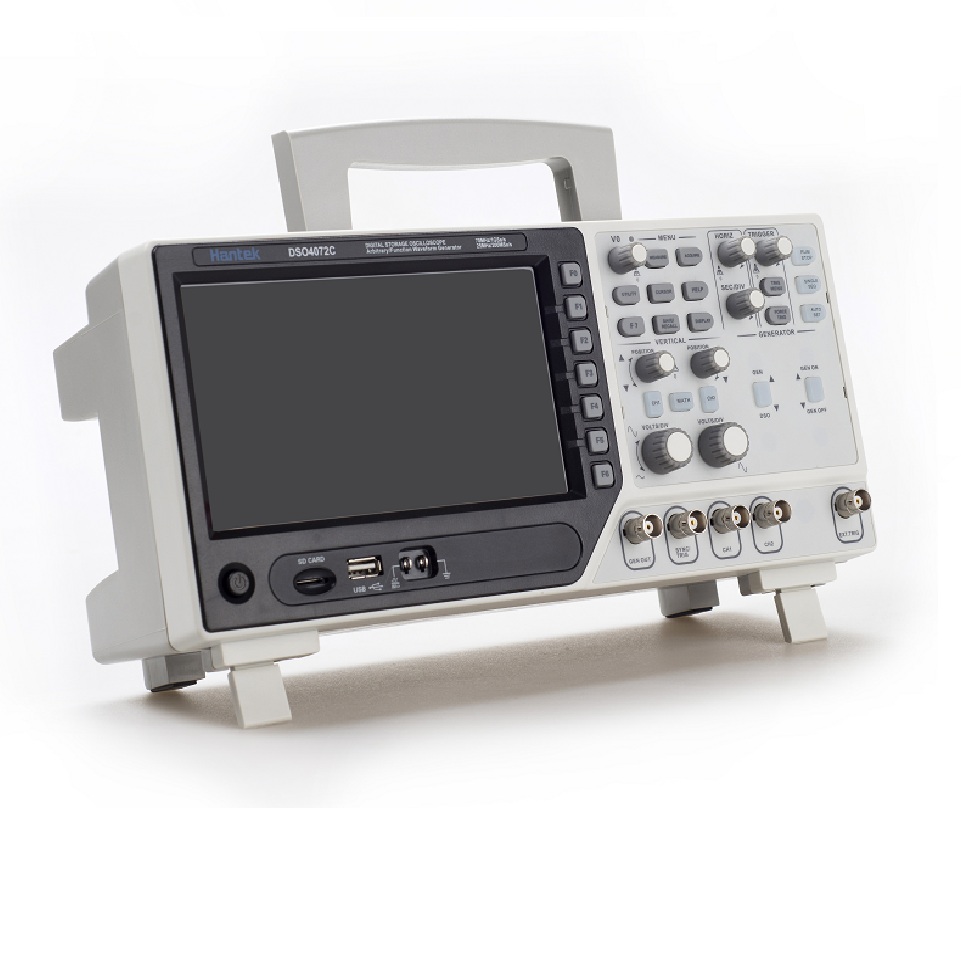

Осциллограф Hantek серии DSO4000C

Hantek серии DSO4000C  -  2-канальный цифровой осциллограф. 1-канальный генератор сигналов произвольной/функциональной формы. Клавиши для осциллографа и генератора сигналов разделены для удобства одновременной работы. Осциллограф: полоса пропускания 200/100/70 МГц, частота дискретизации 1 Гвыб/с. Генератор сигналов произвольной формы 25 МГц, разрешение 12 бит, DDS 200 МГц, 7-дюймовый 64K-цветной ЖК-дисплей, разрешение 800x480.

Особенность:

• 2-канальный цифровой осциллограф + генератор сигналов произвольной/функциональной формы +  синхронизирующий сигнал + внешний триггер;
• Клавиши управления осциллографом и генератором сигналов разделены для удобства одновременной работы;
• Большой и четкий дисплей ( 7-дюймовый 64K-цветной ЖК-дисплей, разрешение 800x480), более четкая и реалистичная форма сигнала;

•  Осциллограф: частота дискретизации 1 Гвыб/с, полоса пропускания 200/100/70 МГц, более 20 видов функций автоматического измерения;
• Мощная функция триггера:  фронт, видео, импульс, наклон, с течением времени, альтернатива;
• Генератор сигналов произвольной/функциональной формы:  25 МГц, разрешение 12 бит, DDS 200 МГц,  произвольная волна/прямоугольная волна/синусоидальная волна/треугольная волна/трапецеидальная волна/импульсная волна/постоянный ток — преобразователь, который легко имитировать.

• Поддержка SD-карты, функция VGA (опционально);
• Интегрированный USB-хост, поддержка USB-накопителя, обновление системы через USB-интерфейс/SD-карту.

Технические характеристики

Модель	DSO4202C	DSO4102C	DSO4072C
Осциллограф
Частота дискретизации	Диапазон частоты дискретизации: 1Гвыб/с
	Эквивалентная частота дискретизации: 25GSa/s
Режимы сбора данных
Нормальный	Только нормальные данные
Пиковое обнаружение	Захват высокочастотных и случайных глитчей
Средний	Среднее значение формы волны, выбираемое 4,8,16,32,64,128
Входы
Входы Соединительные	Переменный ток, постоянный ток, заземление
Входы Импенданс	1МОм±2% ‖20пФ±3пФ
Затухание зонда	1X, 10X
Поддерживаемый коэффициент затухания зонда	1X, 10X, 100X, 1000X
Максимальное входное напряжение	CAT I и CAT II: 300 В (среднеквадратичное значение) (10×)
	CAT III: 150 Вср.кв.(1×);
	Категория установки II: снижение на 20 дБ/декаду выше 100 кГц до 13 В пикового переменного тока на частоте 3 МГц* и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 В. Отклонение выше 300 В должно быть продолжительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через связь переменного тока, должен быть ограничен 300 В. Превышение этих значений может привести к повреждению осциллографа.
Горизонтальный
Диапазон частоты дискретизации	1ГС/с
Интерполяция формы волны	(sin x)/x
Длина записи	40К
Диапазон СЕК/ДЕЛ	от 2нс/дел до 40с/дел
Частота дискретизации и	±50 ppm (в течение любого интервала времени ≥1 мс)
Точность времени задержки
Диапазон позиций	от 2 нс/дел до 8 нс/дел; (-8дел xс/дел) до 20мс;	от 20 нс/дел до 80 мкс/дел; (-8дел xс/дел) до 40 мс;
		200 мкс/дел до 40 с/дел; (-8 дел x с/дел) до 400 с
Точность измерения дельта-времени (полная полоса пропускания)	Одиночный, нормальный режим: ± (1 интервал выборки +100 ppm × показание + 0,6 нс); >16 усреднений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = с/дел ÷ 200
Вертикальный
Вертикальное разрешение	Разрешение 8 бит, все каналы оцифровываются одновременно
Диапазон позиций	от 2 мВ/дел до 10 В/дел
Пропускная способность	200МГц	100МГц	70МГц
Время нарастания на BNC (типичное)	1.8нс	3,5нс	5нс
Диапазон смещения	2 мВ/дел до 20 мВ/дел, ±400 мВ; 50 мВ/дел до 200 мВ/дел, ±1 В 500 мВ/дел до 2 В/дел, ±40 В; 5 В/дел до 10 В/дел, ±50 В
Математика	+, -, *, /, БПФ
БПФ	Окна: Hanning, Flattop, Rectamgular, Bartlett, Blackman;
	1024 точки выборки
Ограничение пропускной способности	20МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц на BNC
Точность усиления постоянного тока	±3% для нормального или усредненного режима сбора данных, от 10 В/дел до 10 мВ/дел;
	±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел
Точность измерения постоянного тока, режим усреднения	Если вертикальное смещение равно нулю и N ≥ 16: ± (3% × показание + 0,1 дел + 1 мВ), выбирается только 10 мВ/дел или больше; Если вертикальное смещение не равно нулю и N ≥ 16: ± [3% × (показание + вертикальное положение) + 1% вертикального положения + 0,2 дел]; Добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; добавьте 50 мВ для настроек от 200 мВ/дел до 10 В/дел
Повторяемость измерения вольт, режим усреднения	Дельта-вольт между любыми двумя средними значениями ≥16 форм сигналов, полученных при одинаковых настройках и условиях окружающей среды
Система спускового крючка
Типы триггеров	Край, Видео, Импульс, Наклон, Со временем, Альтернатива
Источник триггера	CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы триггера	Авто, Нормальный, Одиночный
Тип соединения	DC, AC, Подавление шума, Подавление ВЧ, Подавление НЧ
Чувствительность триггера (тип триггера по фронту)	DC(CH1,CH2):
	1дел от постоянного тока до 10 МГц; 1,5дел от 10 МГц до 100 МГц; 2дел от 100 МГц до полного;
	DC (ВНЕШНИЙ):
	200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
	DC (EXT/5):
	1 В от постоянного тока до 100 МГц; 1,75 В от 100 МГц до 200 МГц;
	AC: Ослабляет сигналы ниже 10 Гц;
	Подавление ВЧ: Ослабляет сигналы выше 80 кГц;
	Подавление НЧ: то же, что и пределы, связанные по постоянному току, для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц
Диапазон уровня триггера	CH1/CH2: ±8 делений от центра экрана;
	ВНЕШНИЙ: ±1,2 В;
	ВНЕШНИЙ/5:±6В
Точность уровня запуска (типичная) Точность указана для сигналов со временем нарастания и спада ≥20 нс	CH1/CH2: 0,2дел × вольт/дел в пределах ±4 делений от центра экрана;
	EXT: ± (6% от настройки + 40 мВ);
	EXT/5: ± (6% от уставки + 200 мВ);
Установите уровень на 50% (типично)	Работает с входными сигналами ≥50 Гц
Видеотриггер
Тип видеотриггера	CH1, CH2: Размах амплитуды 2 деления;
	ВНЕШНИЙ: 400 мВ;
	ВНЕШНИЙ/5: 2В
Форматы сигнала и частоты полей, тип видеотриггера	Поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии
Диапазон выдержки	100нс ~ 10с
Триггер ширины импульса
Режим триггера по ширине импульса	Срабатывает, когда (<, >, = или ≠); Положительный импульс или Отрицательный импульс
Точка срабатывания по ширине импульса	Равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень срабатывания. Не равно: если импульс уже указанной ширины, точкой срабатывания является задний фронт. В противном случае осциллограф срабатывает, когда импульс продолжается дольше времени, указанного как ширина импульса. Меньше: точкой срабатывания является задний фронт. Больше (также называется триггером по времени): осциллограф срабатывает, когда импульс продолжается дольше времени, указанного как ширина импульса
Диапазон длительности импульса	20нс ~ 10с
Триггер наклона
Режим триггера наклона	Срабатывает, когда (<, >, = или ≠); Положительный наклон или отрицательный наклон
Точка срабатывания наклона	Равно: осциллограф срабатывает, когда наклон формы сигнала равен установленному наклону.
	Не равно: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону.
	Меньше: осциллограф срабатывает, когда наклон формы сигнала меньше установленного наклона.
	Больше чем: осциллограф срабатывает, когда наклон формы сигнала больше установленного наклона.
Временной диапазон	20нс ~ 10с
Триггер сверхурочного времени
Режим с течением времени	Нарастающий фронт или падающий фронт
Временной диапазон	20нс ~ 10с
Альтернативный триггер
Триггер на CH1	Внутренний триггер: фронт, ширина импульса, видео, наклон
Триггер на CH2	Внутренний триггер: фронт, ширина импульса, видео, наклон
Счетчик частоты срабатывания триггера
Разрешение считывания	6 цифр
Точность (типичная)	±30 ppm (включая все ошибки опорной частоты и ошибки счета ±1)
Диапазон частот	Связанный по переменному току, от минимум 4 Гц до номинальной полосы пропускания
Источник сигнала	Режимы запуска по ширине импульса или фронту: все доступные источники запуска
	Частотомер измеряет источник запуска в любое время, в том числе когда сбор данных осциллографа приостанавливается из-за изменения состояния работы или когда сбор данных однократного события завершен.
	Режим триггера по ширине импульса: осциллограф подсчитывает импульсы значительной величины в пределах окна измерения длительностью 1 с, которые квалифицируются как запускаемые события, например, узкие импульсы в последовательности импульсов ШИМ, если установлен режим < и ширина установлена ​​на относительно небольшое время.
	Режим запуска по фронту: осциллограф подсчитывает все фронты достаточной величины и правильной полярности.
	Режим видеотриггера: частотомер не работает.
Мера
Измерение курсора	Разница напряжений между курсорами: △В
	Разница во времени между курсорами: △T
	Обратная величина △T в Герцах (1/ΔT)
Автоматическое измерение	Частота, Период, Среднее, Пик-Пик, Цикло-СКЗ, Минимум, Максимум, Время нарастания, Время спада,
	+Длительность импульса, -Длительность импульса, Задержка 1-2Нарастания, Задержка 1-2Спада, +Скважность, -Скважность, Vbase, Vtop, Vmid,
	Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
	ФРФ, ФФР, ЛРР, ЛРФ, ЛФР, ЛФФ
Режим источника сигнала
Сопротивление формы волны	DC-25МГц
Частота дискретизации	200МГцDDS
Форма выходного сигнала	Произвольная волна/прямоугольная волна/синусоидальная волна/треугольная волна/трапецеидальная волна/импульсная волна/постоянный ток
Разрешение по частоте	0,1%
Глубина формы волны	2КСа
Вертикальное разрешение	12 бит
Стабильность частоты	＜30 частей на миллион
Диапазон формы волны	-3,5В~+3,5В
Выходное сопротивление	50 Ом
Выходной ток	50мА Iпик=50мА
Система BW	25М
Гармонические искажения	-50 дБн (1 кГц), -40 дБн (10 кГц)
Общие характеристики
Отображать
Тип дисплея	7-дюймовый 64K цветов TFT (диагональный жидкокристаллический)
Разрешение дисплея	800 пикселей по горизонтали на 480 пикселей по вертикали
Контрастность дисплея	Регулируется (16 передач) с помощью индикатора хода
Выход компенсатора зонда
Выходное напряжение (типичное)	Около 5 В пик-пик при нагрузке ≥1 МОм
Частота (типичная)	1кГц
Источник питания
Напряжение питания	100-120 В переменного тока (среднеквадратичное значение) (±10%), 45 Гц - 440 Гц, CATⅡ
	120-240 В переменного тока (среднеквадратичное значение) (±10%), 45 Гц - 66 Гц, CATⅡ
Потребляемая мощность	<30 Вт
Предохранитель	2А, рейтинг T, 250В
Относящийся к окружающей среде
Температура	Эксплуатация: от 32℉ до 122℉ (от 0℃ до 50℃);
	В нерабочем состоянии: от -40℉ до 159,8℉ (от -40℃ до +71℃)
Метод охлаждения	Конвекция
Влажность	+104℉ или ниже (+40℃ или ниже): относительная влажность ≤90%;
	106℉ to 122℉ (+41℃ to 50℃): относительная влажность ≤60%
Высота	Эксплуатация: Ниже 3000 м (10 000 футов);
	Нерабочий режим: Ниже 15 000 м (50 000 футов)
Механический
Размер	Длина 385 мм, Ширина 200 мм, Высота 245 мм
Масса	3,5 кг (с упаковкой); 2,08 кг (без упаковки)

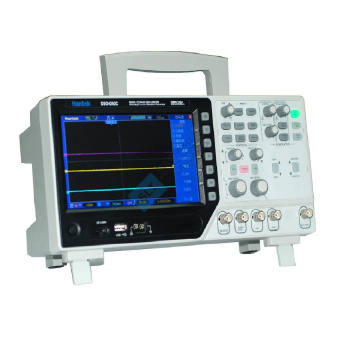

Осциллограф Hantek серии DSO4000C
Модели: DSO4202C  DSO4102C  DSO4072C
