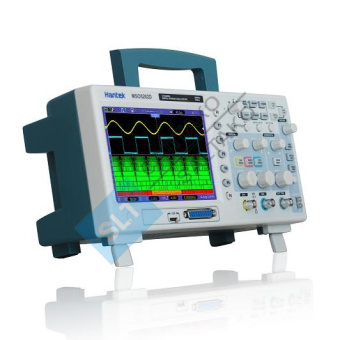

Осциллограф Hantek серии MSO5000D

Hantek серии MSO5000D  -  Осциллограф смешанных сигналов;
Полоса пропускания: 60–200 МГц;
Частота дискретизации в реальном времени: 1 Гвыб./с; Длина записи: 1 млн;
Большой (7,0-дюймовый) цветной дисплей, WVGA (800x480);
16-канальный логический анализатор, частота дискретизации 500 Мвыб./с;
Режим силового триггера: фронт/ширина импульса/линия по выбору видео/спад/дополнительное время и т. д.

Особенность:

• Полоса пропускания 200/100/60 МГц
• Частота дискретизации в реальном времени 1Гвыб/с
• Большой (7,0 дюймов) цветной дисплей, WVGA (800x480)
• Длина записи до 1M
• Режим триггера: фронт/ширина импульса/линия по выбору видео/спад/дополнительное время и т. д.
• USB-хост и подключение устройств, стандарт
• Множественные автоматические измерения
• Четыре математические функции, включая стандартные БПФ
• VGA-опционально

Технические характеристики

Модель	MSO5202D	MSO5102D	MSO5062D
Приобретение
Частота дискретизации	Выборка в реальном времени: 1GS/s
Режимы сбора данных
Нормальный	Только нормальные данные
Пиковое обнаружение	Захват высокочастотных и случайных глитчей
Средний	Среднее значение формы волны, выбираемое 4,8,16,32,64,128
Входы
Входы Соединительные	Переменный ток, постоянный ток, заземление
Входное сопротивление	1МОм±2% ‖ 20пФ±3пФ
Затухание зонда	1X, 10X
Поддерживаемый коэффициент затухания зонда	1X, 10X, 100X, 1000X
Максимальное входное напряжение	CAT I и CAT II: 300 В (среднеквадратичное значение) (10×), категория установки; CAT III: 150 В (среднеквадратичное значение) (1×); категория установки II: снижение на 20 дБ/декаду выше 100 кГц до 13 В пикового переменного тока на частоте 3 МГц* и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 В. Отклонение выше 300 В должно быть продолжительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через связь переменного тока, должен быть ограничен 300 В. Превышение этих значений может привести к повреждению осциллографа.
Горизонтальный
Диапазон частоты дискретизации	500МС/с--1ГС/с
Интерполяция формы волны	(sin x)/x
Длина записи	1М
Диапазон СЕК/ДЕЛ	от 2нс/дел до 40с/дел,	от 8нс/дел до 40с/дел
Точность частоты дискретизации и времени задержки	±50 ppm ( в течение любого интервала времени ≥1 мс)
Диапазон позиций	от 2нс/дел до 8нс/дел; (-8дел xс/дел) до 20мс;	20 нс/дел до 80 мкс/дел; (-8 дел x с/дел) до 40 мс; 200 мкс/дел до 40 с/дел; (-8 дел x с/дел) до 400 с;
Точность измерения дельта-времени (полная полоса пропускания)	Одиночный, нормальный режим: ± (1 интервал выборки +100 ppm × показание + 0,6 нс); >16 усреднений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = с/дел ÷ 200
Вертикальная система
Вертикальное разрешение	Разрешение 8 бит, все каналы оцифровываются одновременно
Диапазон позиций	от 2 мВ/дел до 10 В/дел
Пропускная способность	200МГц	100МГц	60МГц
Время нарастания на BNC (типичное)	1.8нс	3,5нс	5.8нс
Диапазон смещения	от 2 мВ/дел до 20 мВ/дел, ±400 мВ от 50 мВ/дел до 200 мВ/дел, ±2 В от 500 мВ/дел до 2 В/дел, ±40 В от 5 В/дел до 10 В/дел, ±50 В
Математика	+, -, *, /, БПФ
БПФ	Окна:  Hanning , Flattop , Rectamgular , Bartlett , Blackman; 1024 точки выборки
Ограничение пропускной способности	20МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц на BNC
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел; ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел
Точность измерения постоянного тока, режим усреднения	Если вертикальное смещение равно нулю и N ≥16: ± (3% × показание + 0,1 дел + 1 мВ), выбирается только 10 мВ/дел или больше; Если вертикальное смещение не равно нулю и N ≥16: ± [3% × (показание + вертикальное положение) + 1% вертикального положения + 0,2 дел]; Добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; добавьте 50 мВ для настроек от 200 мВ/дел до 10 В/дел
Повторяемость измерения вольт, режим усреднения	Дельта-вольт между любыми двумя средними значениями ≥16 форм сигналов, полученных при одинаковых настройках и условиях окружающей среды
Система спускового крючка
Типы триггеров	Край, Видео, Импульс, Наклон, Со временем, Альтернатива
Источник триггера	CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы триггера	Авто, Нормальный, Одиночный
Тип соединения	DC, AC, Подавление шума, Подавление ВЧ, Подавление НЧ
Чувствительность триггера (тип триггера по фронту)	DC(CH1,CH2): 1дел от постоянного тока до 10 МГц; 1,5дел от 10 МГц до 100 МГц; 2дел от 100 МГц до полного; DC(EXT): 200мВ от постоянного тока до 100 МГц; 350мВ от 100 МГц до 200 МГц; DC(EXT/5): 1В от постоянного тока до 100 МГц; 1,75В от 100 МГц до 200 МГц;      AC: Ослабляет сигналы ниже 10 Гц           HF Reject: Ослабляет сигналы выше 80 кГц; LF Reject: То же, что и пределы, связанные по постоянному току, для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц
Диапазон уровня триггера	CH1/CH2: ±8 делений от центра экрана; EXT: ±1,2 В; EXT/5:±6 В
Точность уровня запуска (типичная) Точность указана для сигналов со временем нарастания и спада ≥20 нс	CH1/CH2: 0,2дел × вольт/дел в пределах ±4 делений от центра экрана; EXT: ± (6% от настройки + 40 мВ); EXT/5: ± (6% от настройки + 200 мВ);
Установите уровень на 50% (типично)	Работает с входными сигналами ≥50 Гц
Видеотриггер
Тип видеотриггера	CH1, CH2: Амплитуда от пика до пика 2 деления; EXT: 400 мВ; EXT/5: 2 В
Форматы сигнала и частоты полей, тип видеотриггера	Поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии
Диапазон выдержки	100нс ~ 10с
Триггер ширины импульса
Режим триггера по ширине импульса	Срабатывает, когда (<, >, = или ≠); Положительный импульс или Отрицательный импульс
Точка срабатывания по ширине импульса	Равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень срабатывания. Не равно: если импульс уже указанной ширины, точкой срабатывания является задний фронт. В противном случае осциллограф срабатывает, когда импульс продолжается дольше времени, указанного как ширина импульса. Меньше: точкой срабатывания является задний фронт. Больше (также называется триггером по времени): осциллограф срабатывает, когда импульс продолжается дольше времени, указанного как ширина импульса
Диапазон длительности импульса	20нс ~ 10с
Триггер наклона
Режим триггера наклона	Срабатывает, когда (<, >, = или ≠); Положительный наклон или отрицательный наклон
Точка срабатывания наклона	Равно: Осциллограф срабатывает, когда наклон формы сигнала равен установленному наклону. Не равно: Осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону. Меньше: Осциллограф срабатывает, когда наклон формы сигнала меньше установленного наклона. Больше: Осциллограф срабатывает, когда наклон формы сигнала больше установленного наклона.
Временной диапазон	20нс ~ 10с
Триггер сверхурочного времени
Режим с течением времени	Нарастающий фронт или падающий фронт
Временной диапазон	20нс ~ 10с
Альтернативный триггер
Триггер на CH1	Внутренний триггер: фронт, ширина импульса, видео, наклон
Триггер на CH2	Внутренний триггер: фронт, ширина импульса, видео, наклон
Счетчик частоты срабатывания триггера
Разрешение считывания	6 цифр
Точность (типичная)	±30 ppm (включая все ошибки опорной частоты и ошибки счета ±1)
Диапазон частот	Связанный по переменному току, от минимум 4 Гц до номинальной полосы пропускания
Источник сигнала	Режимы запуска по ширине импульса или фронту: все доступные источники запуска Частотомер измеряет источник запуска в любое время, включая случаи, когда сбор данных осциллографа приостанавливается из-за изменений в состоянии запуска или когда сбор данных об отдельном событии завершен. Режим запуска по ширине импульса: осциллограф подсчитывает импульсы значительной величины в пределах окна измерения 1 с, которые квалифицируются как запускаемые события, например, узкие импульсы в последовательности импульсов ШИМ, если установлен режим < и ширина установлена ​​на относительно небольшое время. Режим запуска по фронту: осциллограф подсчитывает все фронты достаточной величины и правильной полярности. Режим видеозапуска: частотомер не работает.
Измерение
Измерение курсора	Разница напряжений между курсорами: △ В Разница во времени между курсорами: △ T Обратная величина △ T в герцах (1/ΔT)
Автоматическое измерение	Частота, Период, Среднее, Пик-Пик, Цикло-СКЗ, Минимум, Максимум, Время нарастания, Время спада, +Длительность импульса, -Длительность импульса, Задержка 1-2Нарастания, Задержка 1-2Спада, +Скважность, -Скважность, Vbase, Vtop, Vmid, Vamp, Выброс, Предыдущий выброс, Среднее значение Preiod, Среднеквадратичное значение Preiod, FOVShoot, RPREShoot, BWIDTH,  FRF  ,  FFR, LRR ,  LRF,  LFR,  LFF
Характеристики логического анализатора
Каналы	16 каналов
Макс. входное сопротивление	200К(С=10п)
Диапазон входного напряжения	-60В~60В
Диапазон порога логики	-8В~8В
Макс. частота дискретизации	500МГц
Совместимый вход	ТТЛ, КМОП, ЭСЛ
Глубина образца	512К
Курок
Триггер края	D0-D15 выбор наклона (нарастающий или спадающий фронт)
Ширина импульса	D0-D15 выбор полярности импульса (положительный или отрицательный импульс), запуск при (=, ≠, >, <), ширина импульса запуска
Тип кода	D0-D15 выбор типа кода (H, L, X)
Продолжительность	D0-D15 выбирают время сохранения и срабатывание при (окончании данных, начале данных и задержке данных)
Очередь	D0-D15 выбирают определенный индекс данных (0-3) и тип кода (H, L, X)
Повторить	D0-D15 выбрать тип кода (H, L, X) и повторить количество раз
Общие характеристики
Отображать
Тип дисплея	7-дюймовый 64K цветов TFT (диагональный жидкокристаллический)
Разрешение дисплея	800 пикселей по горизонтали на 480 пикселей по вертикали
Контрастность дисплея	Регулируется (16 передач) с помощью индикатора хода
Выход компенсатора зонда
Выходное напряжение (типичное)	Около 5 В пик-пик при нагрузке ≥1 МОм
Частота (типичная)	1кГц
Источник питания
Напряжение питания	100-120 В переменного тока (±10%), 45 Гц - 440 Гц, CAT Ⅱ 120-240 В переменного тока (±10%), 45 Гц - 66 Гц, CAT Ⅱ
Потребляемая мощность	<30 Вт
Предохранитель	2А, рейтинг T, 250В
Относящийся к окружающей среде
Температура	Рабочая: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃ ); Нерабочая: от -40 ℉ до 159,8 ℉ (от -40 ℃ до +71 ℃ )
Метод охлаждения	Конвекция
Влажность	+104 ℉ или ниже (+40 ℃ или ниже): относительная влажность ≤90%; 106 ℉ до 122 ℉ (+41 ℃ до 50 ℃ ): относительная влажность ≤60%
Высота	Эксплуатация: Ниже 3000 м (10 000 футов); Неэксплуатация: Ниже 15 000 м (50 000 футов)
Размер и вес
Размер	385мм х 200мм х 245мм
Масса	2,08 кг (без упаковки )

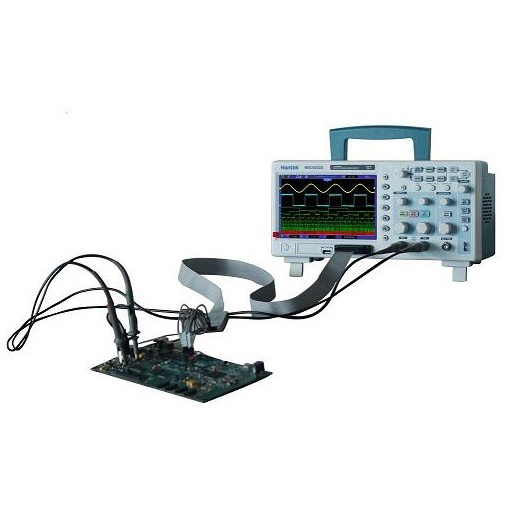

Функция Изображение:

Осциллограф Hantek серии MSO5000D
Модели: MSO5202D  MSO5102D  MSO5062D
