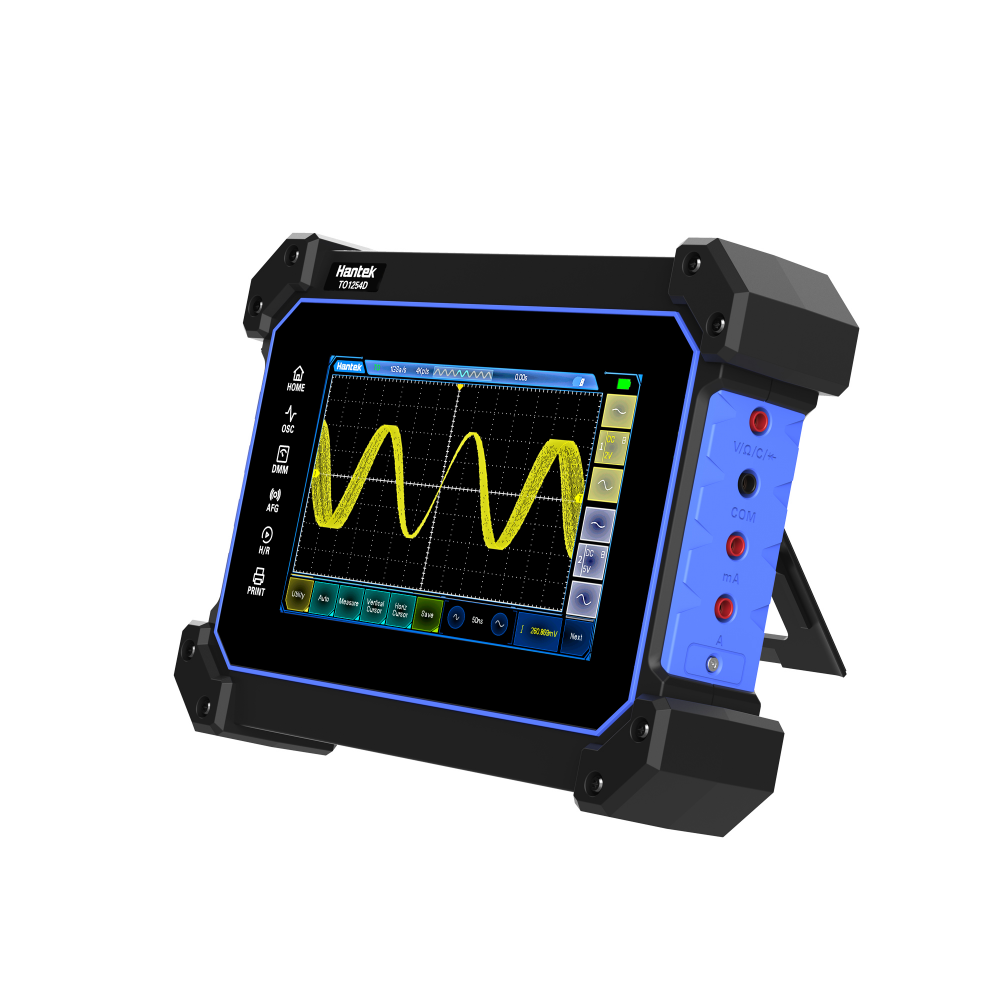

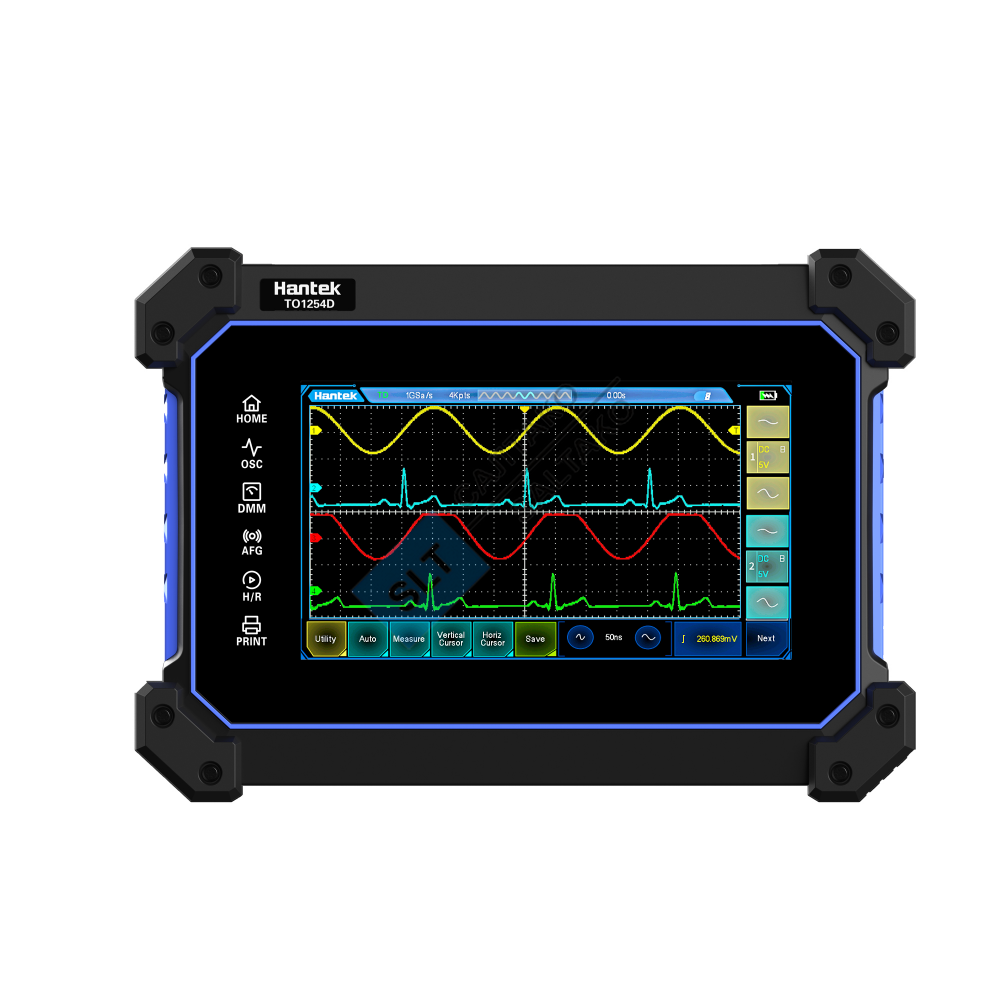

Осциллограф Hantek серии TO1000 (TO1112 TO1112C TO1112D TO1154C TO1204C TO1254C TO1154D TO1204D TO1254D TO1152C TO1202C TO1252C TO1152D TO1202D TO1252D)

Новое поколение многофункциональных осциллографов с сенсорным экраном Hantek серии TO1000 имеет тонкий корпус, легкий вес и удобство переноски. Уникальная подвесная конструкция, свободные руки, защита от падений и сейсмостойкость, прочность и долговечность. Он объединяет в себе осциллограф, мультиметр, генератор сигналов и анализатор спектра. Встроенный аккумулятор сверхбольшой емкости, длительный срок службы, поддержка быстрой зарядки и большой запас мощности.

• Большой сенсорный экран с разрешением до 800*480, удобный и простой в использовании пользовательский интерфейс, удобство взаимодействия.
• Стандартная конфигурация 4- или 2-канального осциллографа, максимальная полоса пропускания 250 МГц, максимальная частота дискретизации 1 Гвыб/с, объем памяти 8 МБ.
• Представляем высокоточный мультиметр с функциями записи и хранения данных, построения графиков тенденций, статистического анализа и другими.
• В генератор сигналов встроены разнообразные произвольные формы сигналов, а максимальная выходная частота составляет 25 МГц.
• Одноклавишное сохранение формы сигнала, удобно и быстро.
• Конструкция с подвеской, многоугольная регулировка, защита от падений и сейсмостойкость — все это можно использовать в дороге.
• Встроенный литиевый аккумулятор сверхбольшой емкости, полная мощность, длительный срок службы, режим ожидания до полугода.
• Стандартное зарядное устройство мощностью 18 Вт поддерживает быструю зарядку Type-C, а также может использоваться совместно с мобильными телефонами.

Интегрирует несколько функций
Цифровой запоминающий осциллограф, генератор сигналов произвольной формы, высокоточный мультиметр, регистратор данных, частотомер, анализатор спектра БПФ.


Четырехканальный цифровой запоминающий осциллограф
Полоса пропускания до 250 МГц, высокая частота дискретизации 1 Гвыб/с, большая глубина хранения 8 МБ;
триггеры по фронту, наклону, ширине импульса, видео, тайм-ауту и ​​другие;
до 42 функций измерения.




Функция генератора сигналов произвольной функции
Максимальная выходная частота достигает 25 МГц, высокое разрешение 12 бит, высокая частота дискретизации 200 Мс/с;
встроенный генератор произвольных волн, поддержка модуляции AM/FM, возможность переключения между высоким и низким сопротивлением на выходе.


Функция цифрового мультиметра
Измерение переменного и постоянного напряжения, тока, сопротивления, емкости, диодов, включение-выключение;
Мультиметр имеет собственную функцию записи данных, которая может отслеживать и регистрировать изменения напряжения, тока, сопротивления и других данных в течение длительного времени и создавать график тенденций.

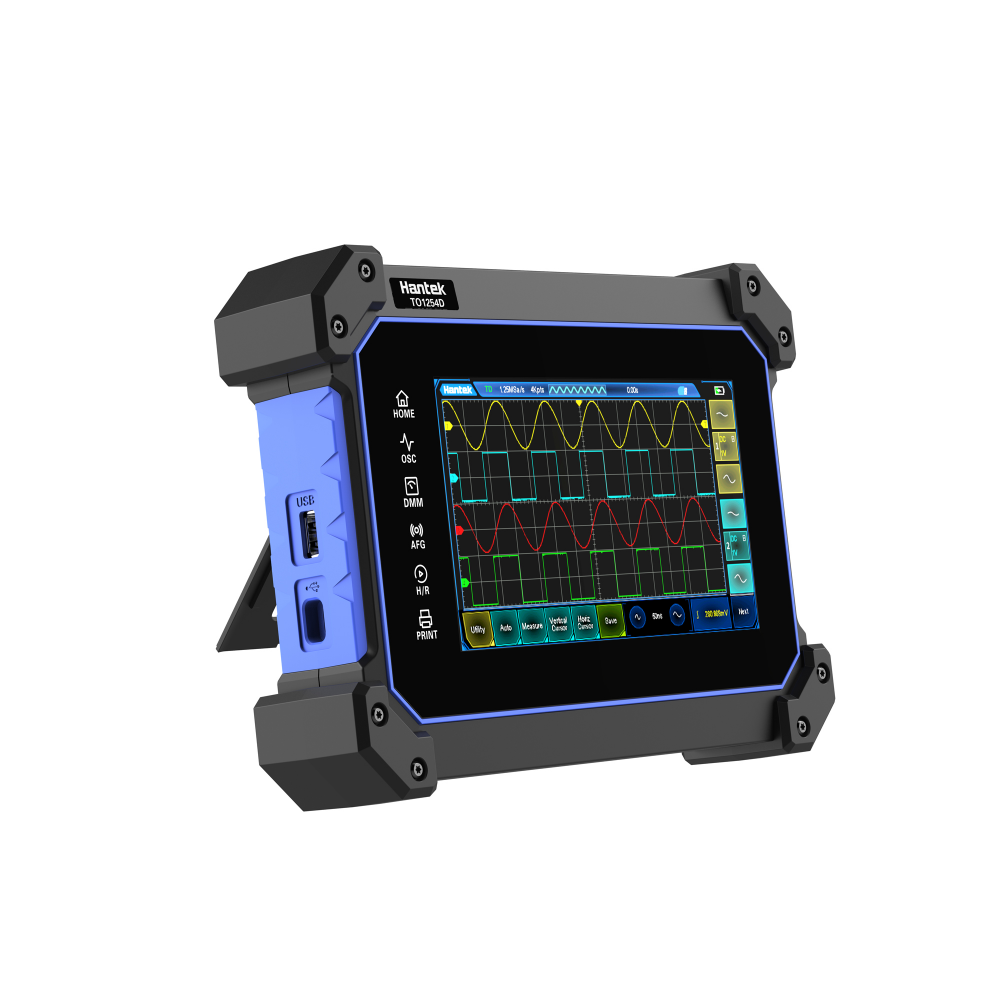

Подвесная ножка, свободные руки
Уникальная конструкция подвесной ноги, свободные руки;
Можно использовать и ставить в любое время. Он устойчив к падениям и сейсмостойкий, прочный и долговечный.


Высокая мощность и длительный срок службы
Встроенный съемный литиевый аккумулятор емкостью 10000 мАч;
полная мощность, длительный срок службы и время ожидания до полугода.




Поддержка нескольких протоколов быстрой зарядки
Стандартное зарядное устройство мощностью 18 Вт для быстрой зарядки;
Интерфейс Type-C совместим с мобильными телефонами и может использоваться совместно с набором зарядного оборудования.

Модель	Канал осциллографа	Пропускная способность	Частота дискретизации	Глубина хранения	Источник сигнала	Мультиметр
ТО1112	2 СН	110 МГц	250МСа/с	8М	-	-
TO1112C	2 СН	110 МГц	250МСа/с	8М	-	√
TO1112D	2 СН	110 МГц	250МСа/с	8М	я	√

Модель	Канал осциллографа	Пропускная способность	Частота дискретизации	Глубина хранения	Источник сигнала	Мультиметр
TO1154C	4 канала	150 МГц	1ГСб/с	8М	-	√
TO1204C	4 канала	200 МГц	1ГСб/с	8М	-	√
TO1254C	4 канала	250 МГц	1ГСб/с	8М	-	√
TO1154D	4 канала+1 канал	150 МГц	1ГСб/с	8М	25МГц	√
TO1204D	4 канала+1 канал	200 МГц	1ГСб/с	8М	25МГц	√
TO1254D	4 канала+1 канал	250 МГц	1ГСб/с	8М	25МГц	√

Модель	Канал осциллографа	Пропускная способность	Частота дискретизации	Глубина хранения	Источник сигнала	Мультиметр
TO1152C	2 СН	150 МГц	1ГСб/с	8М	-	√
TO1202C	2 СН	200 МГц	1ГСб/с	8М	-	√
TO1252C	2 СН	250 МГц	1ГСб/с	8М	-	√
TO1152D	2 канала+1 канал	150 МГц	1ГСб/с	8М	25МГц	√
TO1202D	2 канала+1 канал	200 МГц	1ГСб/с	8М	25МГц	√
TO1252D	2 канала+1 канал	250 МГц	1ГСб/с	8М	25МГц	√

Ряд		Серия TO1000 (выборка 1G)		Серия TO1112 (выборка 250 млн)
Уровень
Диапазон горизонтальной шкалы		2нс/дел~100с/дел1,2,5  последовательность		2нс/дел~100с/дел1,2,5  последовательность
Точность измерения приращения времени (Полная пропускная способность)		Одиночный, режим «Выборка»		Одиночный, режим «Выборка»
		± (1 интервал выборки +100ppm× показание +0,6нс)		± (1 интервал выборки +100ppm× показание +0,6нс)
		＞16  раз в среднем		＞16  раз в среднем
		± (1 интервал выборки +100ppm× показание +0,4нс)		± (1 интервал выборки +100ppm× показание +0,4нс)
		Интервал выборки = секунды/сетка ÷200		Интервал выборки = секунды/сетка ÷200
Вертикальный
Аналого-цифровой преобразователь		Разрешение 8 бит, каждый канал оцифровывается одновременно		Разрешение 8 бит, каждый канал оцифровывается одновременно
Вертикальный диапазон Кейла		2мВ/дел~10В/дел  на входе BNC		10мВ/дел~10В/дел  на входе BNC
Вертикальное разрешение		8 бит		8 бит
Диапазон вертикальной чувствительности		2мВ/дел~10В/дел		10мВ/дел~10В/дел
Диапазон смещения		±1 В (2 мВ/дел.~100 мВ/дел.)		±1Вмакс(100мВ/дел)
		±10 В (200 мВ/дел~1 В/дел)		± 10 Вмакс (1 В/дел)
		±50 В (2 В/дел.~10 В/дел.)		± 50 Вмакс (10 В/дел)
Динамический диапазон		±5дел（8бит）		±5дел（8бит）
Дополнительное ограничение аналоговой полосы пропускания, типичное		20 МГц, каждый канал выбирается независимо		20 МГц, каждый канал выбирается независимо
Точность усиления постоянного тока		±3% полной шкалы		±3% полной шкалы
Изоляция между каналами		40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели		40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели
Примечание: при использовании зонда 1X полоса пропускания уменьшается до 6 МГц.
Приобретение
Диапазон частоты дискретизации		1ГСб/с		250МСа/с
Режимы сбора данных		Нормальное, Среднее, Пиковое, Высокое разрешение		Нормальное, Среднее, Пиковое, Высокое разрешение
Интерполяция формы волны		（sinx）/x		（sinx）/x
Одинарная последовательность	Режимы сбора данных	Время остановки коллекции		Время остановки коллекции
	Нормальный и пиковый	Все каналы выполняют единый сбор одновременно.		Одновременное единовременное получение всех каналов
	Средний	Все каналы выполняют сборы N раз одновременно. N может быть 2, 4, 8, 16, 32, 64, 128 или 256.		Все каналы выполняют n захватов одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256.
Глубина хранения		8Мбит/с		8Мбит/с
Курок
Режим		Автоматический, Нормальный, Одиночный		Автоматический, Нормальный, Одиночный
Уровень		CH1~CH4   ±4 деления от центра экрана		CH1/CH2    ±4 деления от центра экрана
Диапазон ингибирования высвобождения		8нс~10с		8нс~10с
Точность уровня срабатывания		СН1~СН4 / СН1~СН2		СН1/СН2
Чувствительность триггера		± 0,87дел ( 2мВ /дел) ± 0,78дел (5 мВ /дел) ± 0,69дел (10 мВ /дел) ± 0,52дел(20 мВ /дел) ± 0,47дел (50 мВ /дел) ± 0,26дел(100 мВ /дел) ± 0,26дел ( 200 мВ /дел ) ± 0,47дел (500 мВ /дел) ± 0,26дел(1В/дел) ± 0,26дел(2В/дел) ± 0,26дел(5В/дел) ± 0,26дел(10В/дел)		± 0,87дел ( 2мВ /дел) ± 0,78дел (5 мВ /дел) ± 0,69дел (10 мВ /дел) ± 0,52дел(20 мВ /дел) ± 0,47дел (50 мВ /дел) ± 0,26дел(100 мВ /дел) ± 0,26дел ( 200 мВ /дел ) ± 0,47дел (500 мВ /дел) ± 0,26дел(1В/дел) ± 0,26дел(2В/дел) ± 0,26дел(5В/дел) ± 0,26дел(10В/дел)
Срабатывает по фронту
Склон		Подъём, падение, подъём и падение		Подъём, падение, подъём и падение
Источник		СН1~СН4 / СН1~СН2		СН1/СН2
Триггер ширины импульса
Полярность		Положительная полярность, отрицательная полярность		Положительная полярность, отрицательная полярность
Состояние		<、>、!=、=		<、>、!=、=
Источник		СН1~СН4 / СН1~СН2		СН1/СН2
Диапазон длительности импульса		8нс~10с		8нс~10с
Видеотриггер
Стандарт сигнала		NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i		NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i
Источник		СН1~СН4 / СН1~СН2		СН1~СН2
Синхронизация		Строка сканирования, Номер строки, Нечетное поле, Четное поле, Все поля		Строка сканирования, Номер строки, Нечетное поле, Четное поле, Все поля
Триггер наклона
Склон		Подъем, падение		Подъем, падение
Состояние		<、>、!=、=		<、>、!=、=
Источник		СН1~СН4 / СН1~СН2		СН1/СН2
Временной диапазон		8нс~10с		8нс~10с
Триггер тайм-аута
Источник		СН1~СН4 / СН1~СН2		СН1/СН2
Полярность		Положительная полярность, отрицательная полярность		Положительная полярность, отрицательная полярность
Временной диапазон		8нс~10с		8нс~10с

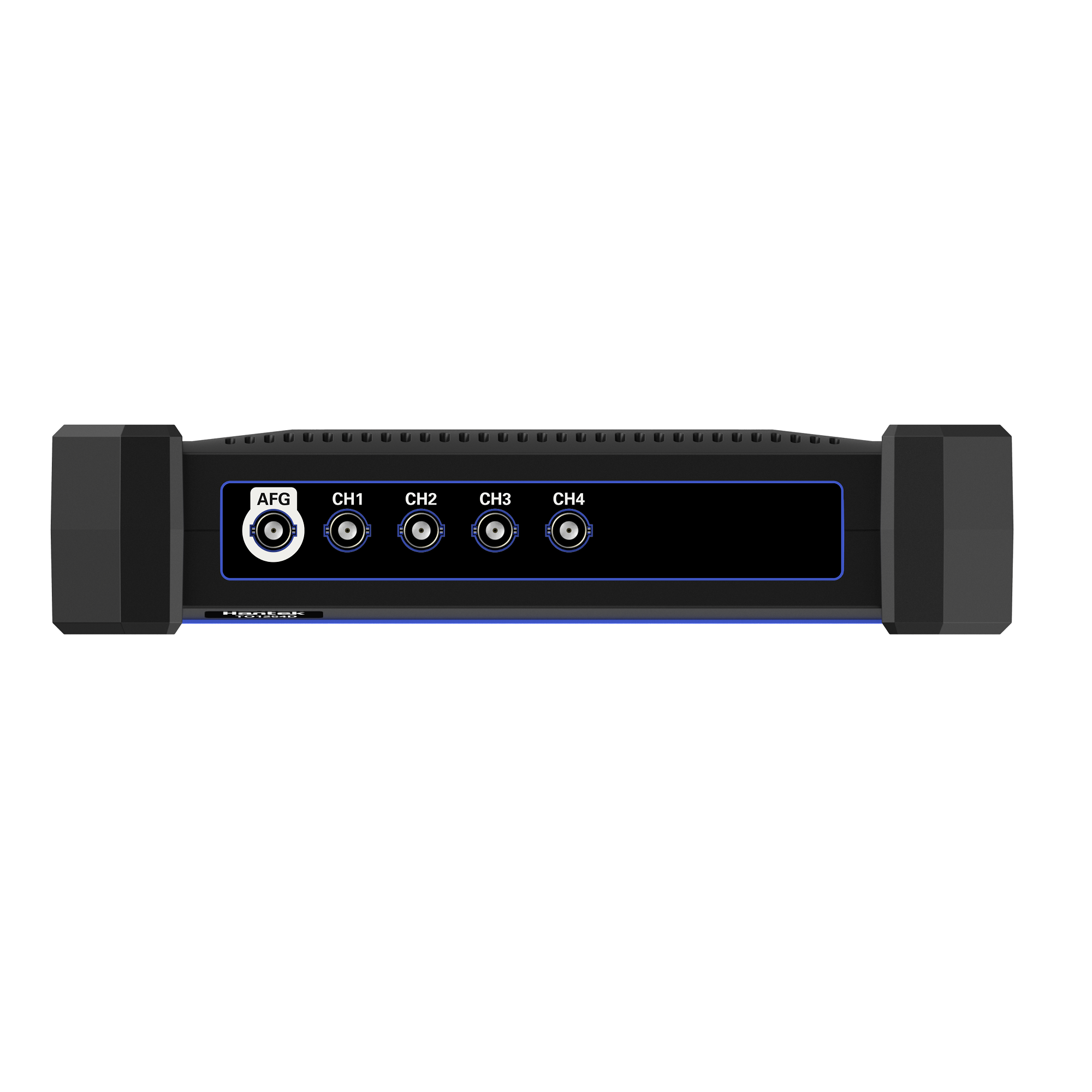

Вход
Количество каналов		4 / 2 аналоговых канала		2 аналоговых канала
Входная муфта		Постоянный ток, переменный ток или заземление		Постоянный ток, переменный ток или заземление
Входное сопротивление		1МОм±2%		1МОм±2%
Входная емкость		18пФ±3пФ		18пФ±3пФ
Затухание зонда		1X、10X		1X、10X
Коэффициент затухания опорного зонда		0,01X~10000X		0,01X~10000X
Уровень напряжения		300VCATII		300VCATII
Максимальное входное напряжение		300 В среднеквадратичное значение (10X)		300 В среднеквадратичное значение (10X)
Измерение
Курсор		Разница напряжений между курсорами △ Y
		Разница во времени между курсорами △ X
		Обратная величина △ X в герцах (1/△ X )
Автоматическое измерение		Частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс по переднему фронту, предварительный заряд по переднему фронту, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс по заднему фронту, предварительный заряд по заднему фронту, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, время максимального значения, время минимального значения, положительная разность фаз, отрицательная фаза Разница、Дисперсия、Количество положительных импульсов、Количество отрицательных импульсов、Количество восходящих фронтов、Количество нисходящих фронтов、Количество триггеров
Математические операции
Источник данных		СН1~СН4 / СН1~СН2		СН1/СН2
Оператор		＋、－、×、/、БПФ
БПФ		Точка	1024
		Окно	Прямоугольник, Ханнинг, Хемминг, Блэкман, Бартлетт, Плоская вершина
		Отображать	Отобразить один или отобразить все
		Вертикальный масштаб	дБ, В/мкс
Хранилище
Сохранить / Перевести		Сохраните и вызовите, включая изображения, ссылки, CSV, двоичные файлы, настройки
Сохранить на внешнем носителе		Изображения, Ссылки, CSV, Двоичные, Настройки
Генератор сигналов произвольной формы
Номер канала		1
Частота дискретизации		200МСа/с
Вертикальное разрешение		12 бит
Самая высокая частота		25МГц
Стандартная форма волны		Синусоида, прямоугольная волна, треугольная волна, шум, постоянный ток
Синусоидальная волна		Диапазон частот	0,1 Гц~25 МГц
Прямоугольная волна/Импульс		Диапазон частот	0,1 Гц~10 МГц
		Коэффициент полезного действия	0~100%
Треугольная волна		Диапазон частот	0,1 Гц~1 МГц
		Симметрия	0%~100%
Шум		Пропускная способность	＞25МГц
округ Колумбия		Компенсировать	±1,5 В (50 Ом), ±3,0 В (высокое сопротивление)
		Разрешение	100мкВ
		Точность	2% (1 кГц)
Произвольная волна		Диапазон частот	0,1 Гц~10 МГц
		Поддержка загрузки верхнего компьютера и вызова внешней памяти
Амплитуда		50 Ом+2%
Амплитуда		0 мВ~3 Впик-пик (50 Ом)
		0 мВ~6 Вpp (высокое сопротивление)
Разрешение по частоте		0,1 Гц или 4 бита, берите большее из двух
Длина волны		4КСа
Точность частоты		100 ppm (< 10 кГц) 50 ppm (> 10 кГц)
Модуляция		ФМ	Форма волны модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна
			Частота модуляции	1Гц~50КГц
			Отклонение модуляции	0,1 Гц~1 кГц
		ЯВЛЯЮСЬ	Форма волны модуляции	Синусоидальная волна, прямоугольная волна, треугольная волна
			Частота модуляции	1Гц~50КГц
			Глубина модуляции	0%-120%
Лопаться		Тип	Многопериодный, бесконечный
		Номер цикла	1~ 2000000000
		Источник триггера	Руководство
Мультиметр
Максимальное разрешение		4000 баллов
Метод измерения		Напряжение, ток, сопротивление, емкость, диод, измерение включений-выключений
Максимальное входное напряжение		Переменный ток: 600 В, постоянный ток: 600 В
Максимальный входной ток		Переменный ток:10А,Постоянный ток:10А
Входное сопротивление		10МОм
Элемент измерения		Диапазон	Точность	Разрешение
Напряжение постоянного тока		400мВ	±（1%+2）	100мкВ
		4.000В		1мВ
		40.00В		10мВ
		400.0В		100мВ
		600.0В		1В
		Защита от перегрузки: 400 мВ: 250 В, прочее: 600 Вrms.
Напряжение переменного тока		4.000В	±（1,2%+5）	1мВ
		40.00В		10мВ
		400.0В		100мВ
		600.0В	±（1,5%+5）	1В
		Частота : 40 Гц~400 Гц
		Частота 400 В и 600 В ：40 Гц~100 Гц
Постоянный ток		40.00мА	±（1%+2）	10мкА
		200.0мА	±（1,5%+2）	100мкА
		4.000А	±（1,8%+2）	1мА
		10.00А	±（3%+2）	10мА
		Защита от перегрузки:  самовосстанавливающийся предохранитель: диапазон 200 мА/250 В, 4 А и 10 А без предохранителя
Переменный ток		40.00мА	±（1,3%+2）	10мкА
		400.0мА	±（1,8%+2）	100мкА
		4.000А	±（2%+3）	1мА
		10.00А	±（3%+5）	10мА
		Частота: 40 Гц~400 Гц;
		Самовосстанавливающийся предохранитель: диапазон 200 мА/250 В, 4 А и 10 А без предохранителя.
Сопротивление		400.0 Ом	±（1%+3）	0,1 Ом
		4.000 кОм	±（1,2%+5）	1 Ом
		60.00 кОм		10 Ом
		400.0 кОм		100 Ом
		4.000МОм		1КОм
		40.00МОм	±（1,5%±3）	10КОм
		Защита от перегрузки: 220 В (среднеквадратичное значение)
Емкость		40.00нФ	±（3%+5）	10пФ
		400.0нФ		100пФ
		4.000мкФ		1нФ
		40.00мкФ		10нФ
		100.0мкФ		100нФ
		Защита от перегрузки: 220 В (среднеквадратичное значение)
Диод		0В~1,0В
Вкл. Выкл. Измерение		<50 Ом
Общие характеристики
Тип панели		7-дюймовый TFT-ЖК-дисплей
Разрешение дисплея		800 (по горизонтали) * 480 (по вертикали) пикселей
Тип дисплея		Точка, Вектор
Яркость формы волны		Регулируемый
Типы сеток		Сплошная линия, Пунктирная линия, Нет
Яркость сетки		Регулируемый
Яркость экрана		Регулируемый
Послесвечение		1с, 5с, 10с, 30с, Бесконечность, Выкл.
Стандартный интерфейс		USB-хост, USB-устройство
Источник питания		Переменный ток 100 ~ 240 В, 50 ~ 60 Гц; Вход постоянного тока 5 В 3 А/9 В 2 А/12 В 1,5 А
Потребляемая мощность		<8 Вт
Быстрая зарядка		Поддержка быстрой зарядки
Аккумулятор		3,7 В 2600 мАч*4 параллельно		3,7 В 2600 мАч*2 параллельно
Относящийся к окружающей среде
Температура		0℃-50℃
Температура хранения		-20℃-60℃
Влажность		≤+104℉（≤+40°C）:  относительная влажность ≤90%
		106℉~122℉（+41°C~50°C）: относительная влажность ≤60%
Охлаждение		Конвекция
Высота		Эксплуатационные и неэксплуатационные	3000 м (10 000  футов )
		Случайная вибрация	0,31 г RMS  от 50 Гц до 500 Гц, 10 минут по каждой оси
		Нерабочий	2,46 г RMS  от 5 Гц до 500 Гц, 10 минут по каждой оси
Механический
Измерение		248мм*176мм*54мм  (Д x Ш x В)
Масса		1,2 кг (включая батареи)

  Осциллограф Hantek серии TO1000
Модели: TO1112  TO1112C  TO1112D  TO1154C  TO1204C  TO1254C  TO1154D  TO1204D  TO1254D  TO1152C  TO1202C  TO1252C  TO1152D  TO1202D  TO1252D
