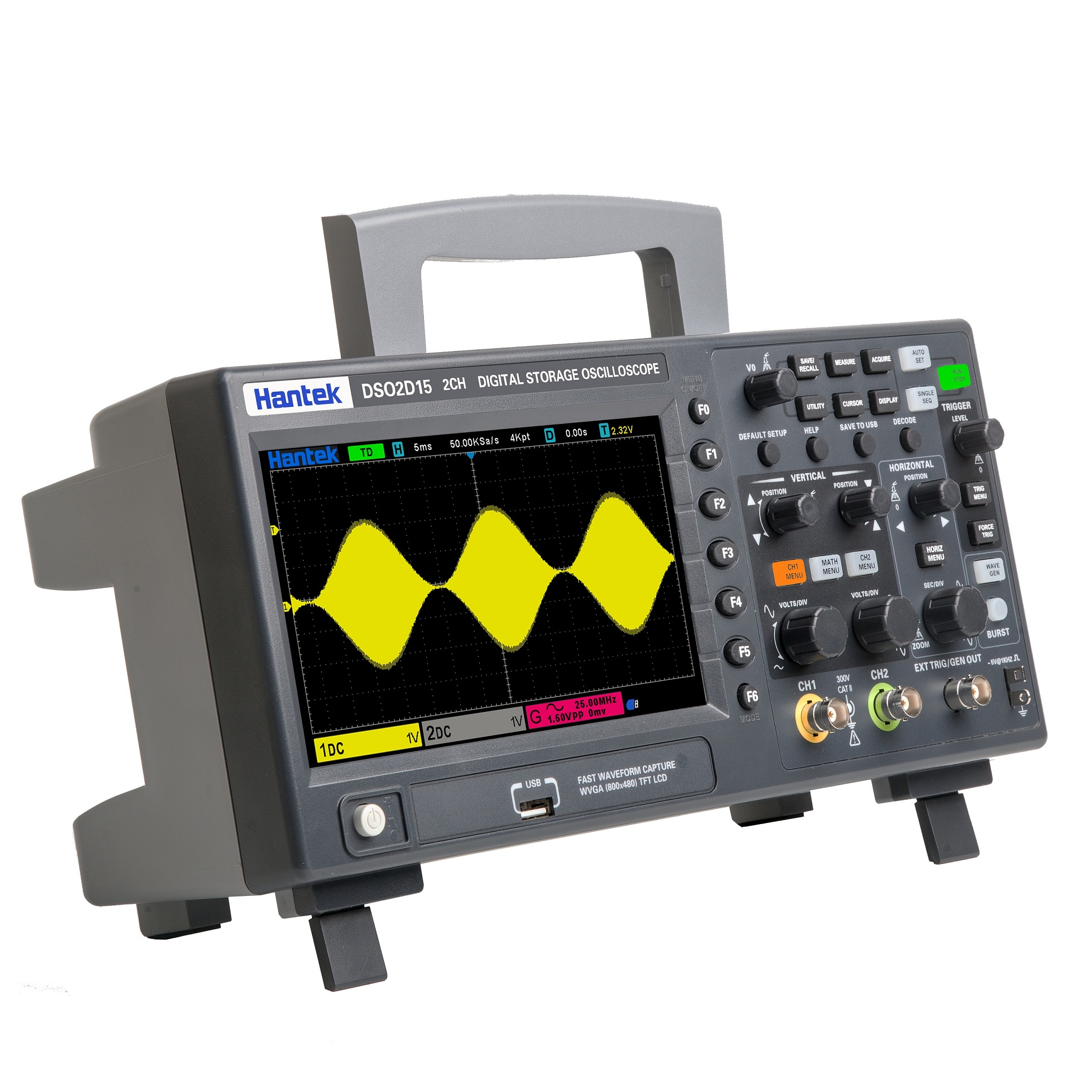

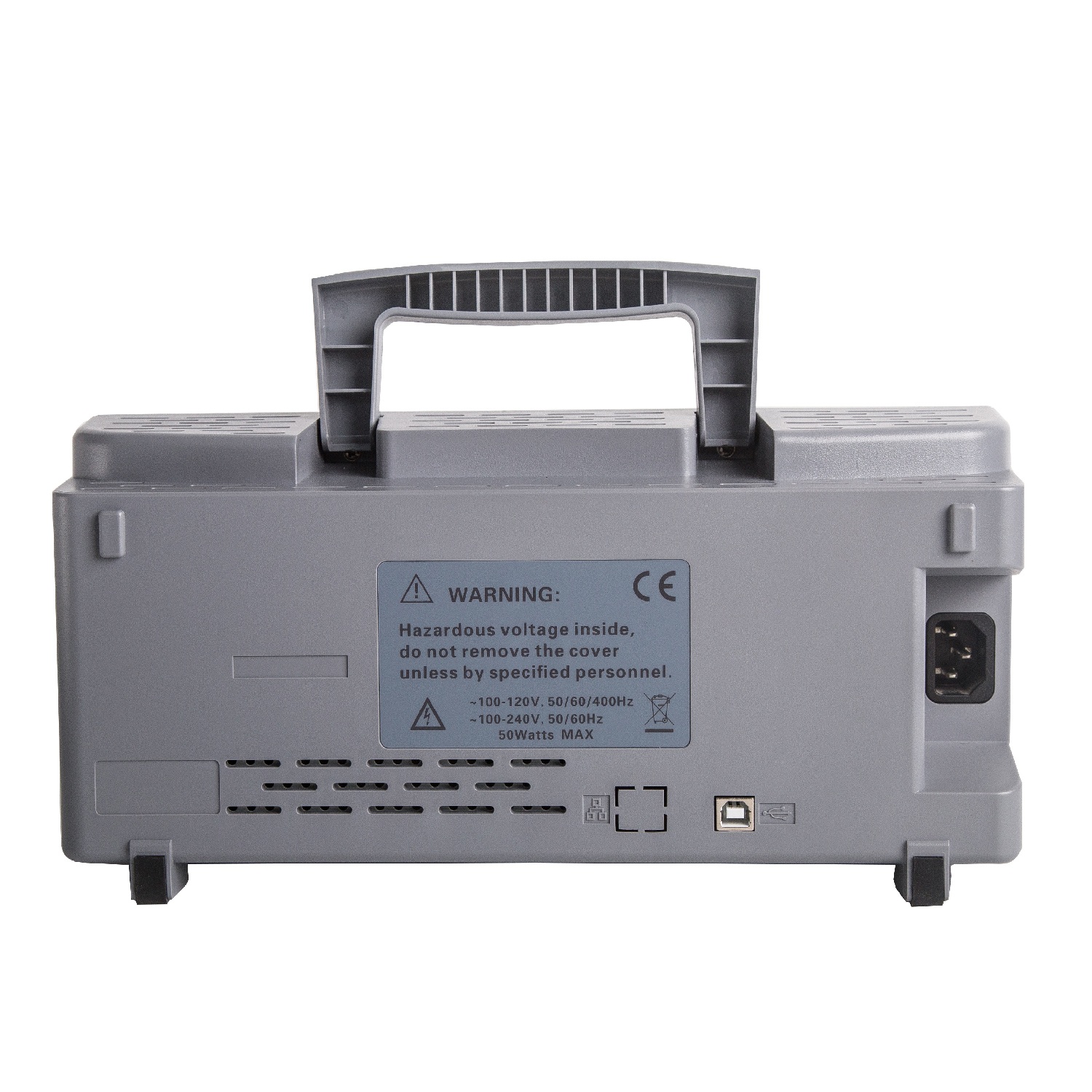

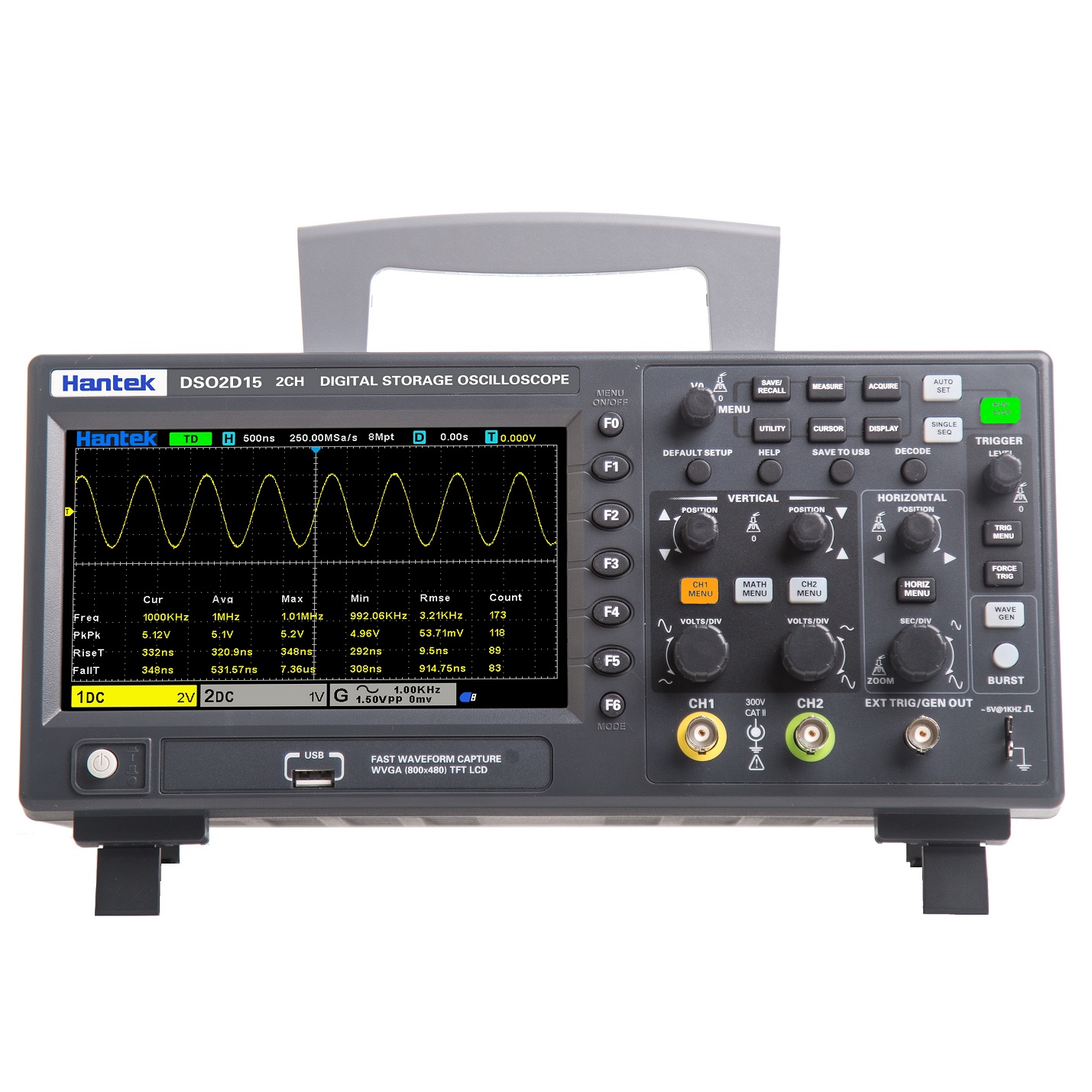

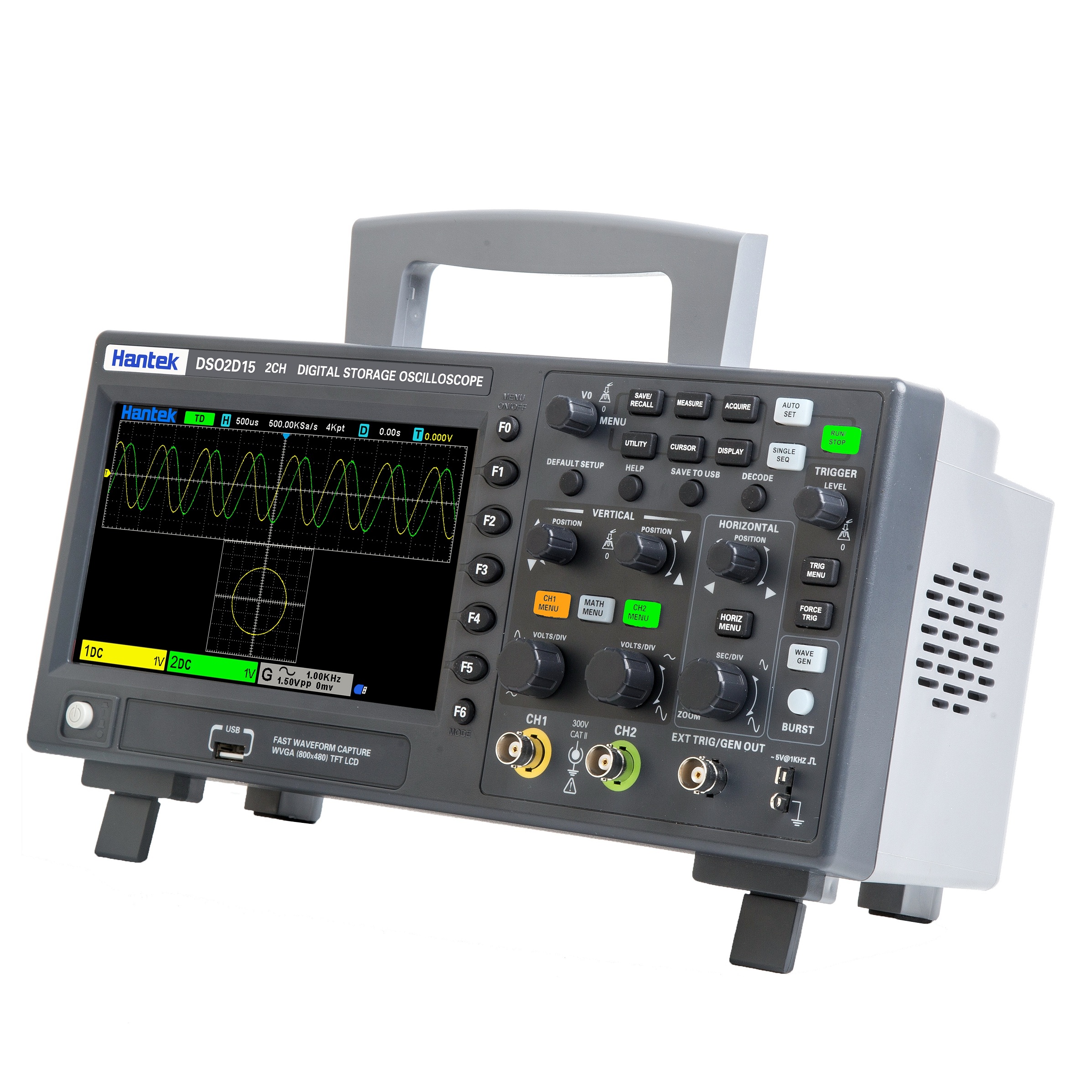

Осциллограф Hantek DSO2C15 (DSO2C10)

Экономичный осциллограф, полоса пропускания 150 МГц, 1 Гвыб/с, глубина памяти 8 МБ; с 1-канальным генератором сигналов 25 МГц, поддерживает вывод сигналов произвольной формы; 14 видов режимов запуска, стандартные с 5 видами запуска и декодирования последовательного протокола; 32 вида автозамеров со статистикой; Функции 3-разрядного цифрового вольтметра и 6-разрядного аппаратного индикатора частоты; 2 комплекта ДВМ; Обильное дистанционное командное управление SCPI. Это полезный инструмент для ввода в эксплуатацию в различных областях, таких как связь, аэрокосмическая промышленность, национальная оборона, встроенные системы, компьютеры, исследования и образование.

Модель: DSO2D15 DSO2D10 DSO2C15 DSO2C10

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Характерная черта:

1) 2 канала, которые соответственно управляются независимыми ручками
2) Полоса пропускания аналогового канала 100 МГц и 150 МГц
3) Частота дискретизации до 1 Гвыб/с
4) Глубина памяти 8M
5) Вертикальный диапазон 2 мВ/дел ~ 10 В/дел
6) Встроенный 1-канальный генератор сигналов 25 МГц (DSO2D10, DSO2D15)
7) Разрешение по вертикали: 8 бит
8) Триггер: фронт, импульс, видео, наклон, сверхурочное время, окно, шаблон, интервал, под усилителем, UART, LIN, CAN, SPI, IIC
9) Декодирование шины и анализ протокола: RS232/UART, I2C, SPI, CAN, LIN
10) Может сохранять несколько форматов данных, таких как настройки, осциллограммы, эталонные осциллограммы, CSV, изображения.
11) 3-разрядный цифровой вольтметр и 6-разрядный аппаратный индикатор частоты
12) 32 вида автоматических измерений со статистикой, статистика максимума, минимума, стандартного отклонения и т. д. в реальном времени.
13) 2 комплекта цифровых вольтметров
14) Поддержка порогового тестирования, бесплатные измерения на экране
15) Обильное дистанционное командное управление SCPI
16) USB-хост/устройство.

Параметры:

Модель	DSO2D15	DSO2D10	DSO2C15	DSO2C10
Пропускная способность	150 МГц	100 МГц	150 МГц	100 МГц
Каналы осциллографа	2 канала	2 канала	2 канала	2 канала
Генератор сигналов	1 канал	1 канал	-	-
Осциллограф
Частота дискретизации	1 Гвыб/с (один канал) 500 Мвыб/с (два канала)
Приобретение
Обычный	Образец данных
Пиковое значение	Отображение высокой частоты и случайного заусенца
Средний	Средняя осциллограмма, раз: 4, 8, 16, 32, 64, 128
Высокое разрешение	До 12 бит
Вход
Входная муфта	постоянный ток, переменный ток, земля
Входное сопротивление	1МОм±2% ‖20пФ±3пФ
Коэффициент затухания зонда	1Х, 10Х, 100Х, 1000Х
Уровень напряжения	300 В КАТ II
Максимальное входное напряжение	300 ВСКЗ (10X)
Горизонтальный
Интерполяция сигналов	(грех х)/х
Максимальная длина записи	Один канал максимум 8M
	Два канала максимум 4M
Диапазон горизонтальной шкалы	2 нс/дел~100 с/дел 1, 2, 5 шаг за шагом
Режим временной базы	YT, XY, рулон
Смещение нуля	±0,5 деления×минимальное время базовой передачи
Частота дискретизации и точность времени задержки	±25 частей на миллион
Точность измерения дельты времени (полная полоса пропускания) Точность частоты дискретизации и времени задержки	однократный, нормальный режим ± ( 1 интервал выборки + 100 частей на миллион × показание + 0,6 нс )

	＞16-кратное усреднение ± ( 1 интервал выборки + 100 ppm × показание + 0,4 нс )

	Интервал выборки=сек/дел÷200
Частота дискретизации и точность времени задержки	± 50 частей на миллион (с любым интервалом более 1 мс)
Вертикальный
Модель	ДСО2Д15	ДСО2Д10	ДСО2С15	ДСО2С10
Пропускная способность	150 МГц	100 МГц	150 МГц	100 МГц
Время нарастания в положении BNC (типичное)	2,4 нс	3,5 нс	2,4 нс	3,5 нс
Вертикальное разрешение	Разрешение 8 бит, выборка каждого канала одновременно
Вертикальная чувствительность	от 2 мВ/дел до 10 В/дел
Диапазон смещения	≥ 200 мВ/дел, ±1 В;
	＜200 мВ/дел ±50 В
Математическая операция	+, -, ×, ÷, БПФ
БПФ	Окно: Прямоугольное, Хэннинг, Хэмминг, Блэкман, Бартлетт, Плоское верхнее окно
Ограничение пропускной способности	20 МГц
Басовый отклик (-3 дБ)	В положении BNC ≤ 10 Гц
Вертикальная точность усиления	В «нормальном» или «среднем» режиме сбора данных точность от 10 В/дел до 10 мВ/дел составляет ±3%;
	В «нормальном» или «среднем» режиме сбора данных точность от 5 мВ/дел до 2 мВ/дел составляет ±4 %.
Примечание. Полоса пропускания уменьшается до 6 МГц при использовании датчика 1X.
Вызывать
Тип триггера	Фронт, ширина импульса, видео, наклон, сверхурочная работа, окно, шаблон, интервал, пониженное усиление, UART, LIN, CAN, SPI, IIC
Диапазон уровня срабатывания	±5 делений от центра экрана
Режим триггера	Авто, Нормальный, Одиночный
Уровень	канал 1~канал 2	±4 деления от центра экрана
	EXT (только с моделью AWG)	0~3,3 В
Диапазон удержания	8нс~10с
Точность уровня срабатывания	канал 1~канал 2	0,2 дел × вольт/дел в пределах ±4 деления от центра экрана
	EXT (только с моделью AWG)	± (установленное значение × 6% + 40 мВ)
Крайний триггер	Склон	Нарастающий фронт, спадающий фронт, нарастающий или спадающий фронт
	Источник сигнала	CH1, CH2, EXT (только для модели AWG)
Триггер ширины импульса	Полярность	Положительная полярность, отрицательная полярность
	Состояние(когда)	<, >, !=, =
	Источник сигнала	CH1~CH2,
	Диапазон ширины импульса	8 нс ~ 10 с
	Точность	8 нс
Видео триггер	Стандарт сигнала	НТСК, ПАЛ
	Источник сигнала	канал 1~канал 2
	Синхронизация	Строка сканирования, номер строки, нечетное поле, четное поле, все поле
Триггер наклона	Склон	рост, падение
	Состояние(когда)	<, >, !=, =
	Источник сигнала	канал 1 ~ канал 2
	Временной диапазон	8 нс ~ 10 с
	Точность	8 нс
Триггер сверхурочной работы	Источник сигнала	Канал 1~канал 2,
	Полярность	Положительная полярность, отрицательная полярность
	Временной диапазон	8 нс ~ 10 с
	Точность	8 нс
Триггер окна	Источник сигнала	канал 1~канал 2
Триггер шаблона	Шаблон	0: низкий уровень; 1: высокий уровень; Х: игнорировать
	Уровень (источник сигнала)	канал 1~канал 2
Интервальный триггер	Склон	рост, падение
	Состояние(когда)	<, >, !=, =
	Источник сигнала	канал 1~канал 2
	Временной диапазон	8 нс ~ 10 с
	Точность	8 нс
Триггер под усилителем	Полярность	Положительная полярность, отрицательная полярность
	Состояние(когда)	<, >, !=, =
	Источник сигнала	канал 1~канал 2
	Временной диапазон	8 нс ~ 10 с
	Точность	8 нс
триггер UART	Состояние(когда)	Старт, стоп, данные, ошибка четности, ошибка COM
	Источник сигнала (RX/TX)	канал 1~канал 2
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Длина данных	1 байт
	Разрядность данных	5 бит, 6 бит, 7 бит, 8 бит
	четно-нечетный чек	нет, нечетный, четный
	Уровень ожидания	высокая низкая
	Скорость передачи данных (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300 бит/с~334000 бит/с
триггер LIN	Состояние(когда)	Поле интервала, поле синхронизации, поле идентификатора, ошибка синхронизации, идентификатор, идентификатор и данные
	Источник сигнала	канал 1~канал 2
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Скорость передачи данных (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300 бит/с~334000 бит/с
CAN триггер	Состояние(когда)	Стартовый бит, идентификатор удаленного кадра, идентификатор кадра данных, идентификатор кадра, данные кадра данных, кадр ошибки, все ошибки, ошибка ACK, кадр перегрузки
	Источник сигнала	канал 1~канал 2
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Скорость передачи данных (опционально)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Скорость передачи данных (определяется пользователем)	5кбит/с~1Мбит/с
SPI-триггер	Источник сигнала	канал 1~канал 2
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Разрядность данных	4, 8, 16, 24, 32
триггер IIC	Источник сигнала (SDA/SCL)	канал 1~канал 2
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Индекс данных	0~7
	Когда (условие)	Стартовый бит, стоповый бит, отсутствие подтверждения, адрес, перезапуск, адрес и данные
Измерение
Курсор	Разница напряжений между курсорами △В
	Разница во времени между курсорами △T
	Обратная величина △T в герцах (1/△T)
Автоматическое измерение	частота, период, среднее значение, размах, среднеквадратичное значение, минимум, смесь, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предварительный выброс, разность фаз нарастающего фронта, фаза спадающего фронта разность, + долг, - долг, среднее за период, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF

ДВМ	Источник данных	канал 1, канал 2
	Тип измерения	среднеквадратичное значение постоянного тока
		СКЗ переменного тока
		ОКРУГ КОЛУМБИЯ
	Частотомер	аппаратный 6-битный частотомер
Генератор сигналов произвольной формы
Канал	1
Частота дискретизации	200 Мвыб/с
Вертикальное разрешение	12 бит
Максимальная частота	25 МГц
Стандартные сигналы	синусоидальный, прямоугольный, пилообразный, экспоненциальный, шум, постоянный ток

Произвольная форма волны	Произвольная1, Произвольная2, Произвольная3, Произвольная4
Грех	Диапазон частот	0,1 Гц ~ 25 МГц
Квадрат/импульс	Диапазон частот	0,1 Гц ~ 10 МГц
Треугольная волна	Диапазон частот	0,1 Гц ~ 1 МГц
Волна выборки	Диапазон частот	0,1 Гц ~ 1 МГц
Показатель	Диапазон частот	0,1 Гц ~ 5 МГц
Шум
Арб1	Диапазон частот	от 0,1 Гц до 10 МГц
Арб2	Диапазон частот	от 0,1 Гц до 10 МГц
Арб3	Диапазон частот	от 0,1 Гц до 10 МГц
Арб4	Диапазон частот	от 0,1 Гц до 10 МГц
Длина сигнала	4KSa
Частота	Точность	100 миллионных долей (<10 кГц) 50 миллионных долей (>10 кГц)
	разрешение	0,1 Гц или 4 бита, возьмите большее
Амплитуда	Выходной диапазон	10мВ~7Впик-пик (высокое сопротивление)
		5 мВ~3,5 В (50 Ом)
Смещение постоянного тока	Спектр	±3,5 В, высокое сопротивление
		±1,75 В, 50 Ом
	разрешение	100 мкВ или 3 бита, брать большее
	Точность	2% (1 кГц)
Выходное сопротивление	50 Ом
Основные Характеристики
Отображать	Тип дисплея	7-дюймовый жидкокристаллический TFT-экран
	Разрешение экрана	800 (по горизонтали) * 480 (по вертикали) пикселей
	Цвет дисплея	16 миллионов цветов (истинный цвет 24 бита)
	Время сохранения	минимум, 1 с, 5 с, 10 с, 30 с, бесконечно
	Тип дисплея	точка, вектор
	Яркость дисплея	регулируемый
	Тип сетки	регулируемый
	Яркость сетки	регулируемый
Интерфейс	Стандартный интерфейс	USB-хост, USB-устройство
Основные Характеристики	Выход компенсатора датчика
	Выходное напряжение, типичное	около 2Vpp вход ≥1MΩ нагрузки
	Частота, типичная	1 кГц
	Источник питания	100–120 В переменного тока, _{среднеквадратичное значение} (±10%), от 45 до 440 Гц, категория Ⅱ
		120–240 В переменного тока, _{среднеквадратичное значение} (±10%), от 45 Гц до 66 Гц, CATⅡ
	Потребляемая мощность	<30 Вт
	Предохранитель	Т, 3,15А, 250В, 5х20мм
	Рабочая Температура	0~50°С (32~122°F)
	Температура хранения	-40~+71 °C (-40~159,8 °F)
	Влажность	≤+104℉(≤+40°C): относительная влажность ≤90%
		106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
	Высота	Работающие и нерабочие	3 000 м (10 000 футов)
	Механический удар	Случайная вибрация	0,31 г _RMS от 50 Гц до 500 Гц,
			10 минут на каждую ось
		Не работает	2,46 г _RMS от 5 Гц до 500 Гц,
			10 минут на каждую ось
		Операционная	50 г, 11 мс, полусинусоида
	механический	Размер	318 х 110 х 150 мм (длина х ширина х высота)
		Масса	1900г

Модель: DSO2D15 DSO2D10 DSO2C15 DSO2C10

Характеристики

Каналы	2
Полоса частот, МГц	150
Частота дискретизации, ГГц	1
Конструкция (осциллографа)	Настольный
