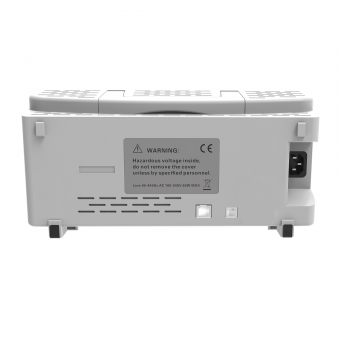

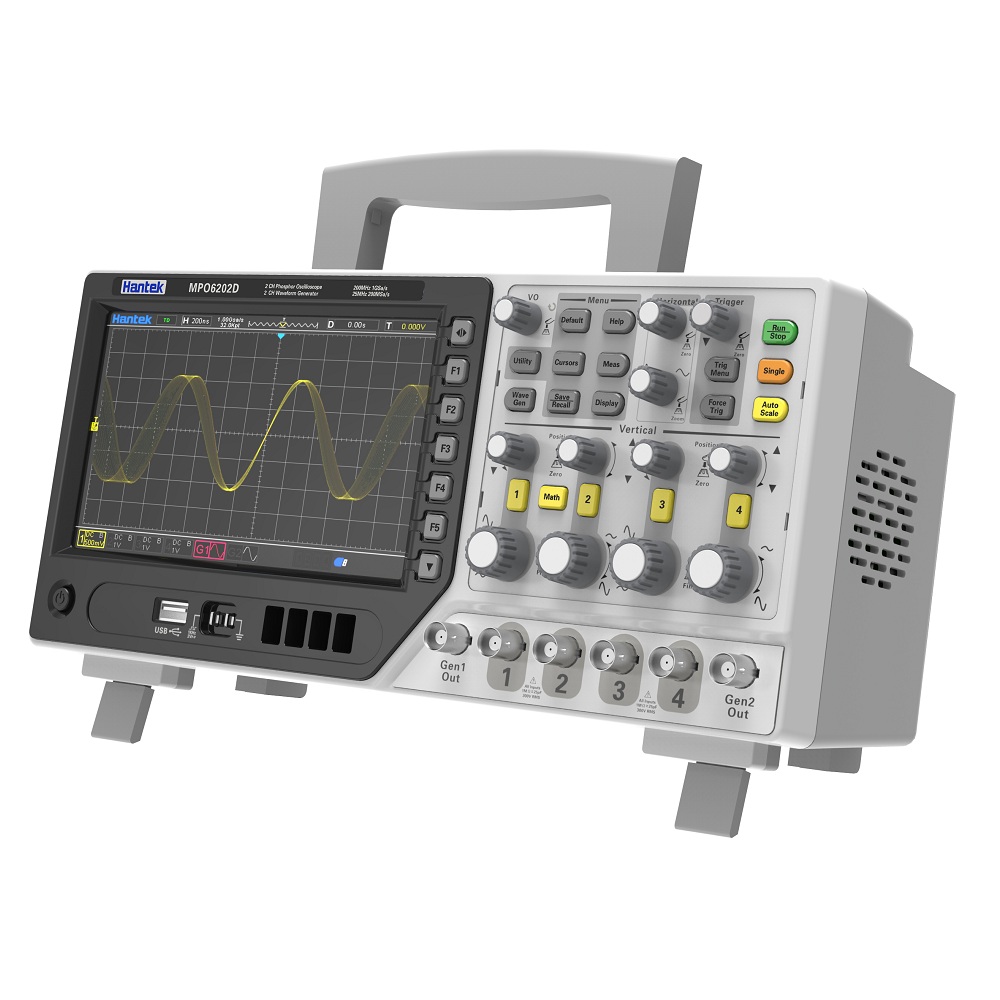

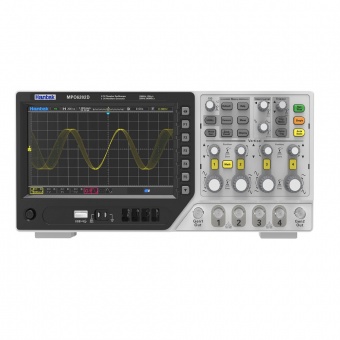

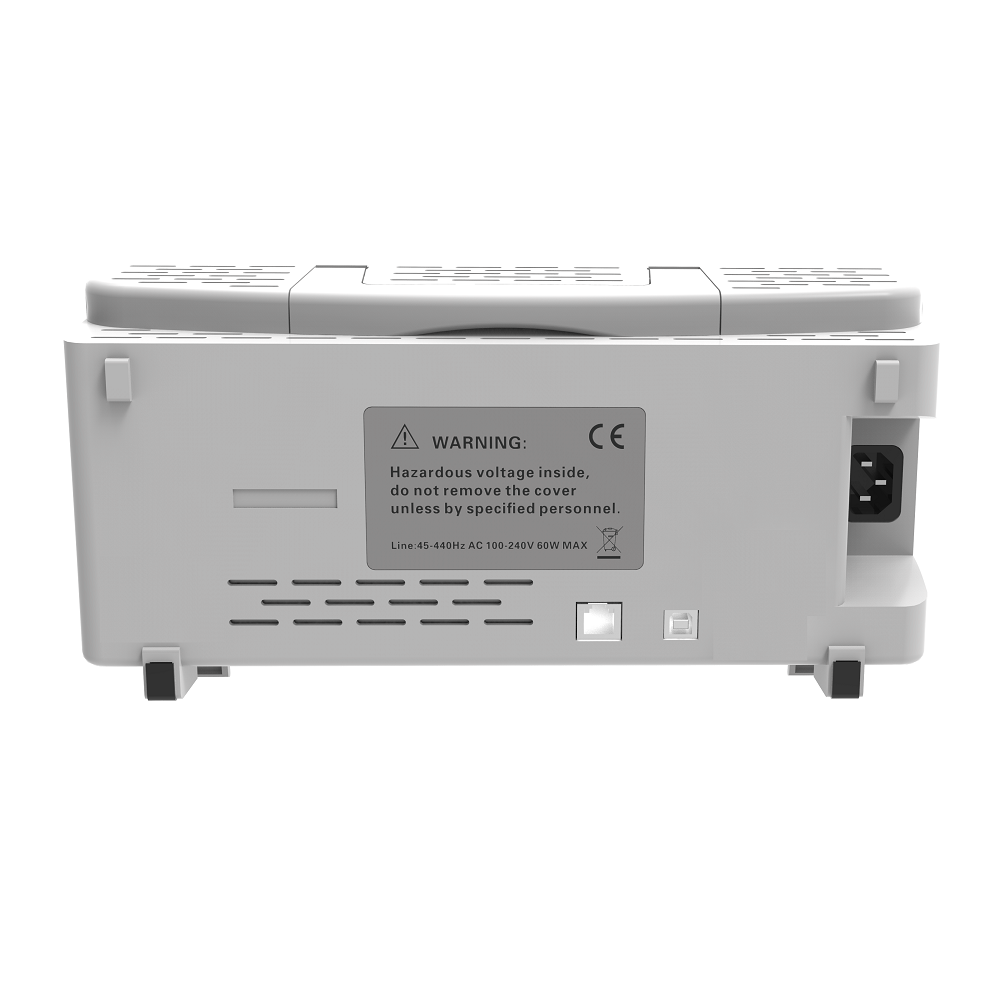

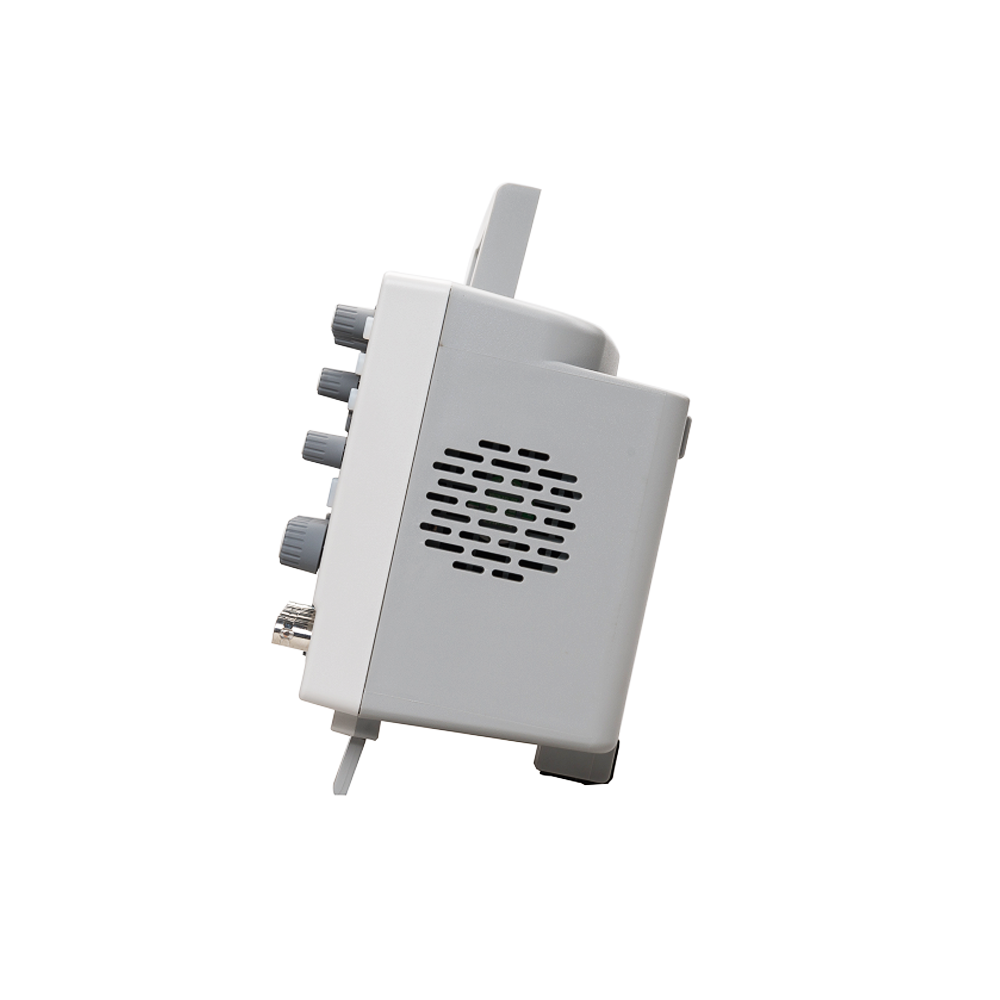

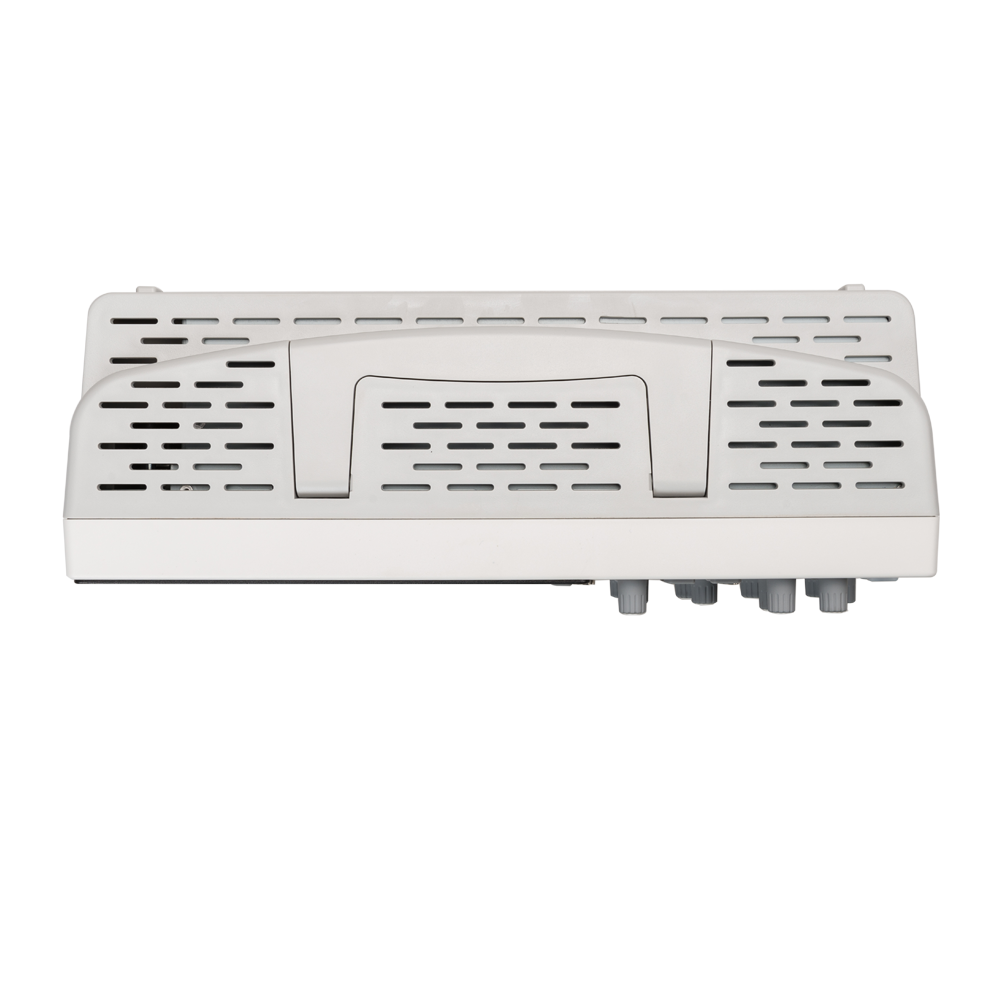

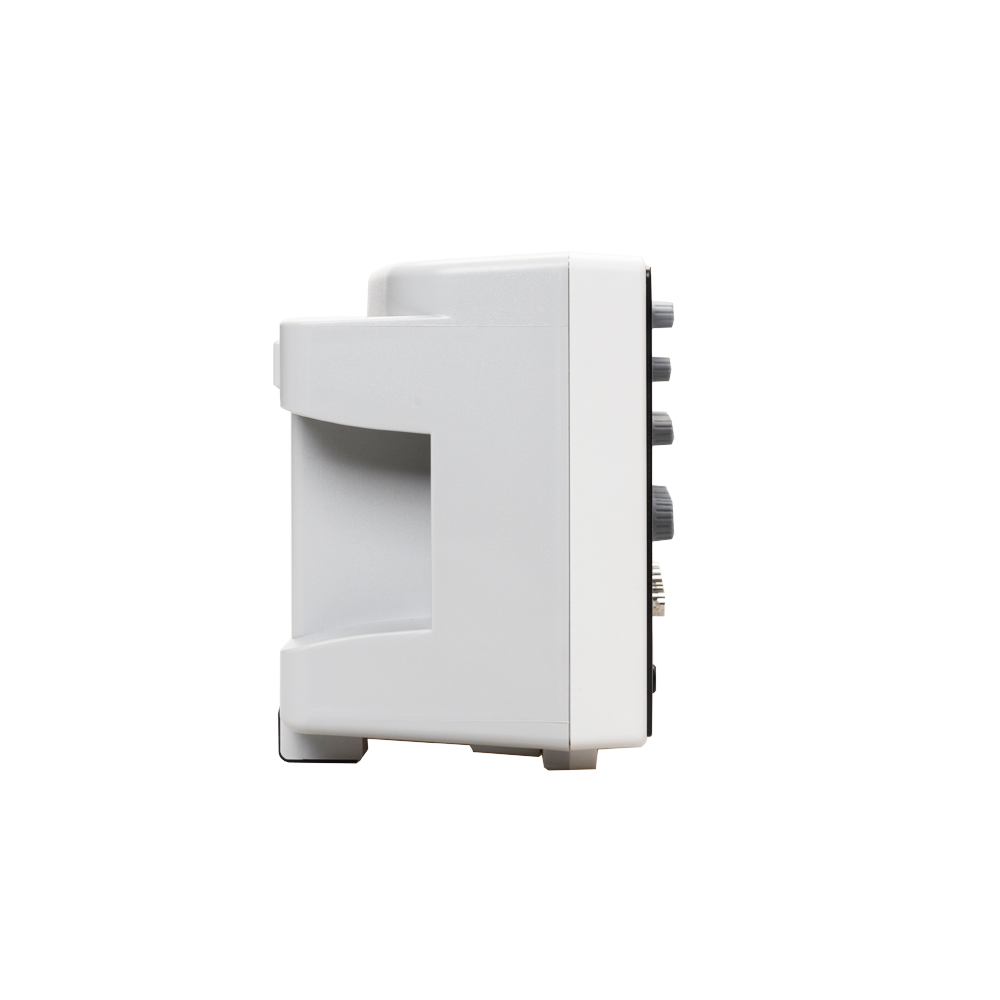

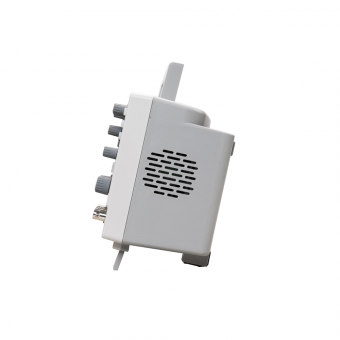

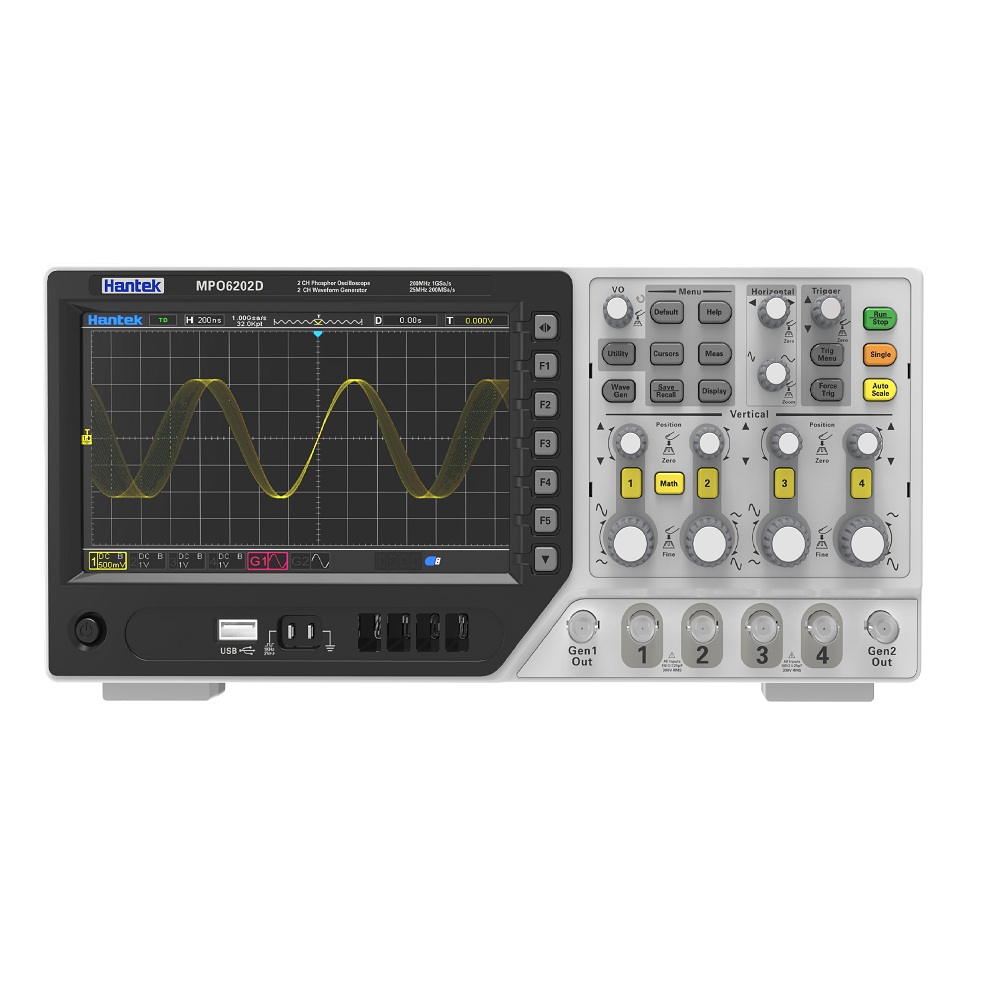

Осциллограф Hantek серия DPO6004B(C)/MPO6004D

Скорость захвата сигнала флуоресцентного осциллографа DPO6000/MPO6000 составляет до 400 000 кадров в секунду. Он имеет 256 цветов и цветовую температуру дисплея. Стандартно оснащен до 16 видами функций запуска, 5 видами функций последовательного декодирования. Полоса пропускания МГц и 80 МГц, глубина памяти до 64 МБ, 16-канальный логический анализатор, подключаемый и используемый, все стандартно оснащено 2-канальным генератором сигналов, стандартно оснащено сенсорным экраном. это полезный инструмент для ввода в эксплуатацию в различных областях, таких как связь, аэрокосмическая промышленность, оборона, встроенные системы, компьютеры, исследования и образование.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности:

Шесть в одном осциллографе: 4-канальный осциллограф + 16-канальный логический анализатор + 2-канальный генератор сигналов + цифровой вольтметр + анализатор последовательных протоколов + спектральный анализ БПФ.
60 000 осц/с (точечный дисплей)/400 000 осц/с (точечный режим быстрого сбора данных) скорость захвата сигнала.
Сегментированная функция сбора данных, поддержка захвата до 80 000 секций. 256-цветный дисплей.
До 16 видов триггерных функций, включая 5 видов протокольных триггеров. Поставка 5 вариантов последовательного декодирования.
1 Гвыб/с частота дискретизации аналоговых каналов в реальном времени; Стандартная глубина памяти 64 Мбит/с.
2-канальный источник сигнала, 13 видов сигналов внутри, 4 набора сигналов произвольной формы, частота дискретизации 200M, длина сигнала 8Kpts.
1 Гвыб/с Частота дискретизации цифровых каналов в реальном времени.
Полоса пропускания аналогового канала 200 МГц, 100 МГц и 80 МГц.
Низкий базовый шум, сверхширокий вертикальный динамический диапазон от 500 мкВ/дел до 10 В/дел.
7-дюймовый емкостный сенсорный экран WVGA, (800*480) TFT, со сверхшироким экраном, ярким изображением, низким энергопотреблением и длительным сроком службы.
Автоматическое измерение 42 видов параметров сигнала (со статистикой).
Функция диаграммы Боде (могут использоваться осциллографы с функцией источника сигнала).
Функции математических операций с несколькими сигналами【MATH】. Функция поиска событий.
Стандартные интерфейсы: USB-устройство, USB-хост, LAN, дополнительные интерфейсы: HDMI, UART
Соответствует стандартам приборов класса LXI CORE 2011 DEVICE; обеспечивают быстрое, экономичное и эффективное создание и реконфигурацию тестовой системы. Поддерживает дистанционное командное управление.

Технические характеристики:

Функция осциллографа
Приобретение	Частота дискретизации в реальном времени		1 Гвыб/с (один канал) 500 Мвыб/с (два канала)
			250 Мвыб./с (три/четыре канала);
			Примечание: цифровые каналы 12, 34 открыты одновременно, это считается одним каналом.
	Обнаружение пиков		Аналоговый канал 4 нс
			Примечание: цифровые каналы не поддерживаются
	Средний режим		Аналоговый канал
			Все каналы достигают N отсчетов времени одновременно, N можно выбрать из 2, 4, 8, 16, 32, 64, 128, 256, 512 и 1024.
			Примечание: цифровые каналы не поддерживаются
	Высокое разрешение		До 12 бит
			Примечание: цифровые каналы не поддерживаются
	Минимальная ширина тестового импульса		8 нс
	Глубина памяти		Один канал 64M
			Два канала 32M
			Три, четыре канала 16M
Вход	Количество каналов		4 аналоговых канала
			Примечание: каналы данных не могут быть открыты
			3 аналоговых канала
			Примечание: цифровой канал LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
			2 аналоговых канала
			Примечание: цифровые каналы бесконечны.
			1 аналоговый канал
			Примечание: цифровые каналы бесконечны.
			0 аналоговый канал
			Примечание: цифровые каналы бесконечны.
	Входная муфта		DC、AC или GND
			Примечание: цифровые каналы не поддерживаются
	Входное сопротивление, связь по постоянному току		Аналоговый канал
			25 пФ ± 3 пФ, 1 МОм ± 2%
			Цифровой канал
			(300 кОм ± 2%), (8 пФ ± 3 пФ)
	Поддерживаемый коэффициент затухания пробника		Аналоговый канал 1X, 10X, 100X, 1000X
	Классы напряжения		300 В КАТ II
	Максимальное входное напряжение		Аналоговый канал 300 ВСКЗ (10X)
			Цифровой канал -25В~25В
Горизонтальный	Интерполяция сигналов		(грех х)/х
	Максимальная длина записи		Один канал максимум 64M
			Два канала максимум 32M
			три/четыре канала максимум 16M
	Диапазон горизонтальной шкалы		ДСО6084 ДСО6104
			2 нс/дел~100 с/дел 1，2，5 шаг за шагом
	Режим временной базы		YT、XY、Рулон
	XY номер		Канал 1,2 1 канал XY, канал 3 4 1 канал XY
	Смещение нуля		±0,5 деления × минимальное время базовой передачи
	Частота дискретизации и		±25 частей на миллион
	Точность времени задержки
	Часы дрейфуют		≤±5 частей на миллион/год
	Измерение дельты времени		одиночный, режим «сбора»
	Точность
	(Полная пропускная способность)		± (1 интервал выборки + 100 ppm × показание + 0,6 нс)
			> 16 раз в среднем
			± (1 интервал выборки + 100 частей на миллион × показание + 0,4 нс)
			Интервал выборки=сек/дел÷200
Вертикальный	Полоса пропускания (-3 дБ)		ДПО6084	ДПО6104	ДПО6204
			80 МГц	100 МГц	200 МГц
	Вертикальное разрешение		Аналоговый канал 8 бит
			Цифровой канал 1 бит
	Диапазон вертикальной шкалы		положение входа BNC: 500 мкВ/дел~10 В/дел
	Диапазон позиций		от 500 мкВ/дел до 120 мВ/дел, ±1 В
			от 122 мВ/дел до 1,2 В/дел, ±10 В
			от 1,22 В/дел до 10 В/дел, ±50 В
	Дополнительное ограничение аналоговой полосы пропускания		Типичные 20 МГц
	Басовый отклик (-3 дБ)		В положении BNC≤10 Гц
	Время нарастания в положении BNC, типичное		ДПО6084	ДПО6104	ДПО6204
			≤4,4 нс	≤3,5 нс	≤1,8 нс
	Вертикальная точность усиления		В «нормальном» или «среднем» режиме сбора данных точность o f от 10 В/дел до 10 мВ/дел составляет ±3%
			В «нормальном» или «среднем» режиме сбора данных точность От 5 мВ/дел до 500 мкВ/дел составляет ±4%.
	Точность смещения постоянного тока		±0,1 дел ±2 мВ±1% смещения значения
	Изоляция каналов		Максимальная ширина полосы постоянного тока:> 40 дБ
Примечание. Полоса пропускания уменьшается до 6 МГц при использовании датчика 1X.
Вызывать	Диапазон уровня срабатывания		±5 делений от центра экрана
	Режим триггера		авто, общий, одиночный
	Уровень		канал 1~канал 4	±4 деления от центра экрана
	Диапазон удержания		8нс~10с
	Точность уровня срабатывания		канал 1~канал 4	0,2 дел × вольт/дел в пределах ±4 деления от центра экрана
	Крайний триггер	Склон	Нарастающий фронт, спадающий фронт, нарастающий или спадающий фронт
		Источник сигнала	CH1~CH4,
			Д1.0~Д1.3,
			Д2.0~Д2.3,
			Д3.0~Д3.3,
			Д4.0~Д4.3
	Триггер ширины импульса	Полярность	Положительная полярность, отрицательная полярность
		Состояние(когда)	<，>， !=， =
		Источник сигнала	CH1~CH4,
			Д1.0~Д1.3,
			Д2.0~Д2.3,
			Д3.0~Д3.3,
			Д4.0~Д4.3
		Диапазон ширины импульса	8 нс ~ 10 с
	Видео триггер	Стандарт сигнала	НТСК, ПАЛ
		Источник сигнала	канал 1~канал 4
		Синхронизация	Строка сканирования, номер строки, нечетное поле, четное поле, все поле
	Триггер наклона	Склон	подъем, падение
		состояние(когда)	<，>， !=， =
		Источник сигнала	канал 1 ~ канал 4
		Временной диапазон	8 нс ~ 10 с
	Триггер сверхурочной работы	Источник сигнала	CH1~CH4,
			Д1.0~Д1.3,
			Д2.0~Д2.3,
			Д3.0~Д3.3,
			Д4.0~Д4.3
		Полярность	Положительная полярность, отрицательная полярность
		Временной диапазон	8 нс ~ 10 с
	Триггер окна	Источник сигнала	CH1~CH4LA1~LA4
	Триггер шаблона	Шаблон	0: низкий уровень; 1: высокий уровень; X: игнорировать;
		Уровень (источник сигнала)	канал 1~канал 4
	Интервальный триггер	Склон	подъем, падение
		состояние(когда)	<，>， !=， =
		Источник сигнала	CH1~CH4,
			Д1.0~Д1.3,
			Д2.0~Д2.3,
			Д3.0~Д3.3,
			Д4.0~Д4.3
		Временной диапазонВременной диапазон	8 нс ~ 10 с
	Триггер задержки	Тип края	Восходящий край, спадающий край
		Источник сигнала	канал 1~канал 4
		состояние(когда)	<，>， !=， =
		Временной диапазон	8 нс ~ 10 с
	Настроить триггер удержания	Тип края	Восходящий край, спадающий край
		Источник сигнала	канал 1~канал 4
		состояние(когда)	<，>， !=， =
		Временной диапазон	8 нс ~ 10 с
	Рант-триггер	Полярность	Положительная полярность, отрицательная полярность
		Состояние(когда)	<，>， !=， =
		Источник сигнала	канал 1~канал 4
		Временной диапазон	8 нс ~ 10 с
	триггер UART	состояние(когда)	старт、стоп、данные、проверка четности-нечетности、ошибка приема
		Источник сигнала (RX/TX)	CH1~CH4,
			Д1.0~Д1.3,
			Д2.0~Д2.3,
			Д3.0~Д3.3,
			Д4.0~Д4.3
		Формат данных	Шестнадцатеричный (шестнадцатеричный)
		Длина данных	1 байт
Разрядность данных		5 бит, 6 бит, 7 бит, 8 бит
четно-нечетный чек		нет, нечетно, даже
Бесплатный уровень		высокая низкая
Скорость передачи данных (опционально)		110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 бит/с
Скорость передачи данных (определяется пользователем)		300 бит/с~334000 бит/с
триггер LIN	состояние(когда)	Поле интервала, поле синхронизации, поле идентификатора, ошибка синхронизации 、идентификатор、IDи данные
	Источник сигнала	CH1~CH4,
		Д1.0~Д1.3,
		Д2.0~Д2.3,
		Д3.0~Д3.3,
		Д4.0~Д4.3
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Скорость передачи (опционально)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 бит/с
	Скорость передачи данных (определяется пользователем)	300 бит/с~334000 бит/с
CAN триггер	состояние(когда)	Стартовый бит, идентификатор удаленного кадра, идентификатор кадра данных, идентификатор кадра, данные удаленного кадра, данные кадра данных, неправильный кадр, все ошибки, ошибка ответа, кадр перегрузки
	Источник сигнала	канал 1~канал 4
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Скорость передачи (опционально)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Скорость передачи данных (определяется пользователем)	5кбит/с~1Мбит/с
SPI-триггер	Источник сигнала	CH1~CH4,
		Д1.0~Д1.3,
		Д2.0~Д2.3,
		Д3.0~Д3.3,
		Д4.0~Д4.3
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Разрядность данных	4, 8, 16, 24, 32
триггер IIC	Источник сигнала (SDA/SCL)	CH1~CH4,
		Д1.0~Д1.3,
		Д2.0~Д2.3,
		Д3.0~Д3.3,
		Д4.0~Д4.3
	Формат данных	Шестнадцатеричный (шестнадцатеричный)
	Индекс данных	0~7
	возможность (условие)	Стартовый бит, стоповый бит, нет ответа, адрес, данные, перезапуск
Измерение	курсор		Разница напряжений между курсорами △В
			Разница во времени между курсорами △T
			Обратная величина △T，в герцах（1/△T）
	Автоматическое измерение		частота, период, среднее значение, размах, среднеквадратичное значение, минимум, микширование, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предустановка, разность фаз нарастания, фаза спада разница, + долг, - долг, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
	ДВМ		Источник данных	Канал 1, канал 2, канал 3, канал 4
			Тип измерения	эффективное значение постоянного тока
				Эффективное значение переменного тока
				ОКРУГ КОЛУМБИЯ
			Частотомер	аппаратный 6-битный частотомер
Генератор сигналов произвольной формы
Генератор сигналов произвольной формы (для осциллографов с каналами источника сигнала)	Номер канала		2/3 канала
	Частота дискретизации		200 Мвыб/с
	Вертикальное разрешение		12 бит
	Максимальная частота		25 МГц
	Стандартные сигналы		sin、квадратный、импульсный、треугольный，шум、DC
			Синк, индекс, полуискажение, Лоренц, двухтональная многочастотность, Гаусс, ЭКГ
	Произвольная форма волны		Произвольная1, Произвольная2, Произвольная3, Произвольная4
	Грех		Диапазон частот	0,1 Гц ~ 25 МГц
	квадрат/импульс		Диапазон частот	0,1 Гц ~ 10 МГц
	треугольная волна		Диапазон частот	0,1 Гц ~ 1 МГц
	Волна выборки		Диапазон частот	0,1 Гц ~ 1 МГц
	Показатель		Диапазон частот	0,1 Гц ~ 5 МГц
	Полуискажение		Диапазон частот	0,1 Гц ~ 1 МГц
	Лоренц		Диапазон частот	0,1 Гц ~ 1 МГц
	Двухтональный многочастотный		Диапазон частот	0,1 Гц ~ 1 МГц
	Гаусс		Диапазон частот	0,1 Гц ~ 1 МГц
	ЭКГ		Диапазон частот	0,1 Гц ~ 1 МГц
	Произвольная волна		Диапазон частот	от 0,1 Гц до 10 МГц
	Длина сигнала		8KSa
	Частота		точность	100 частей на миллион (<10 кГц) 50 частей на миллион (> 10 кГц)
			разрешающая способность	0,1 Гц или 4 бита, возьмите большее
	Амплитуда		Выходной диапазон	10мВ~7Впик-пик (высокий импеданс)
				5 мВ ~ 3,5 В (50 Ом)
	Смещение постоянного тока		спектр	±3,5 В, высокий импеданс
				±1,75 В, 50 Ом
			разрешающая способность	100 мкВ или 3 бита, возьмите большее
			точность	2% (1 кГц)
	Выходное сопротивление		50 Ом
Логический анализатор
Логический анализатор	Входное сопротивление, связь по постоянному току		Цифровой канал
			(300 кОм ± 2%), (8 пФ ± 3 пФ)
	Пороговое значение		4 канала в 1 группе регулируемое пороговое значение
	Вариант порога		ТТЛ (1,4 В)
			5,0 В КМОП (+2,5 В)
			3,3 В КМОП (+1,65 В)
			2,5 В КМОП (+1,25 В)
			1,8 В КМОП (+0,9 В)
			ECL（-1,3 В）
			PECL (+3,7 В)
			LVDS (+1,2 В)
			0В
			Определяемые пользователем
	Пороговый диапазон		± 7,0 В, 10 мВ шаг за шагом
	Пороговая точность		±(100 мВ+3% пороговое значение)
	Динамический диапазон		±5,0 В+ порог
	Минимальный размах напряжения		500 мВразмах
	Вертикальное разрешение		1 бит
Основные Характеристики
Отображать	Тип дисплея		Жидкокристаллический TFT с диагональю 7 дюймов
	Разрешение экрана		800 (по горизонтали) * 480 (по вертикали) пикселей
	Цвет дисплея		16 миллионов цветов (истинный цвет 24 бита)
	Время сохранения		минимум, 1 с, 5 с, 10 с, 30 с, бесконечно
	Тип дисплея		точка, вектор
	Режим отображения		Цветовая температура, шкала серого
	Яркость дисплея		регулируемый
	Тип сетки		регулируемый
	Яркость сетки		регулируемый
Интерфейс	Стандартный интерфейс		USB-хост, USB-устройство, LAN, сигнал EDU WIFI
			Aux (триггерный выход/PassFail) -- только EDU с этим интерфейсом
	Дополнительный интерфейс		PassFail
			UART
			HDMI
Основные Характеристики	Выход компенсатора датчика
	Выходное напряжение, типичное		около 2Vpp input≥1MΩ нагрузки
	частота, типичная		1 кГц
	Источник питания		100–120 В (±10%), от 45 Гц до 440 Гц, кат. Ⅱ
			120–240 В (±10%), от 45 Гц до 66 Гц, кат. Ⅱ
	Потребляемая мощность		<30 Вт
	Предохранитель		Т, 3,15 А, 250 В, 5x20 мм
	Рабочая Температура		0~50°С (32~122°F)
	Температура хранения		-40~+71 °C (-40~159,8 °F)
	Влажность		≤+104℉(≤+40°C): относительная влажность ≤90%
			106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
	Метод охлаждения		конвекция
	Высота		Работающие и нерабочие	3 000 м (10 000 футов)
	Механический удар		Случайная вибрация	0,31 г _RMS от 50 Гц до 500 Гц，
				10 минут на каждую ось
			Не работает	2,46 г _RMS от 5 Гц до 500 Гц，
				10 минут на каждую ось
			Операционная	50 г, 11 мс, полусинусоида
	механический	Размер	318 х 140 х 150 мм (длина х ширина х высота)
		Масса	2900г

Характеристики

Каналы	4
Полоса частот, МГц	80
Конструкция (осциллографа)	Настольный

Персональные рекомендации
