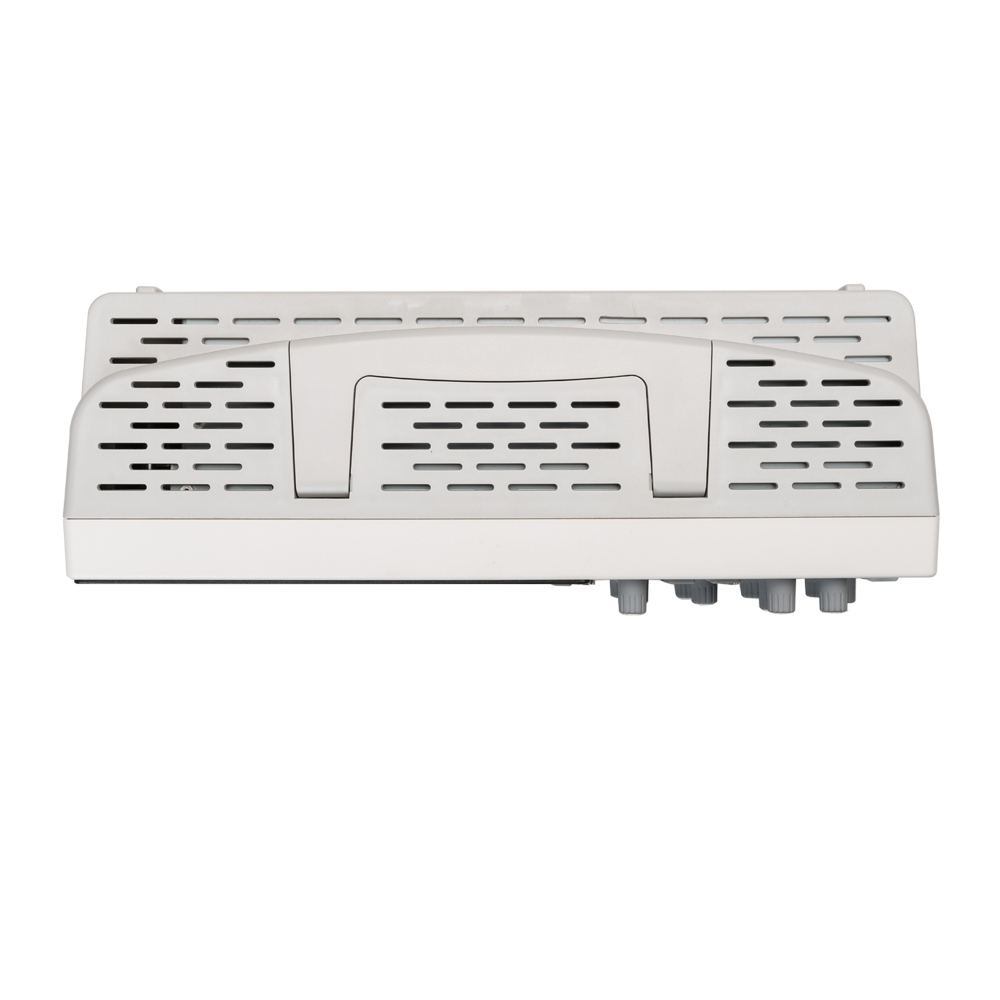

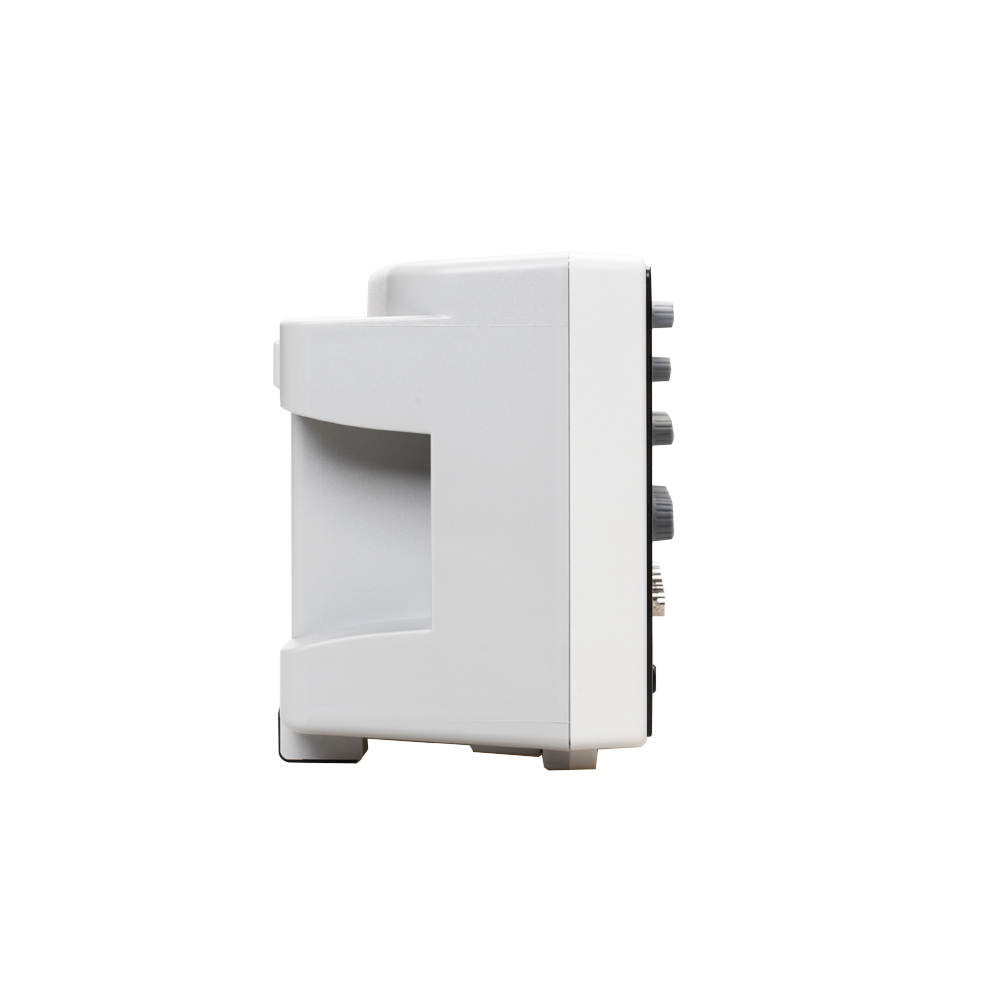

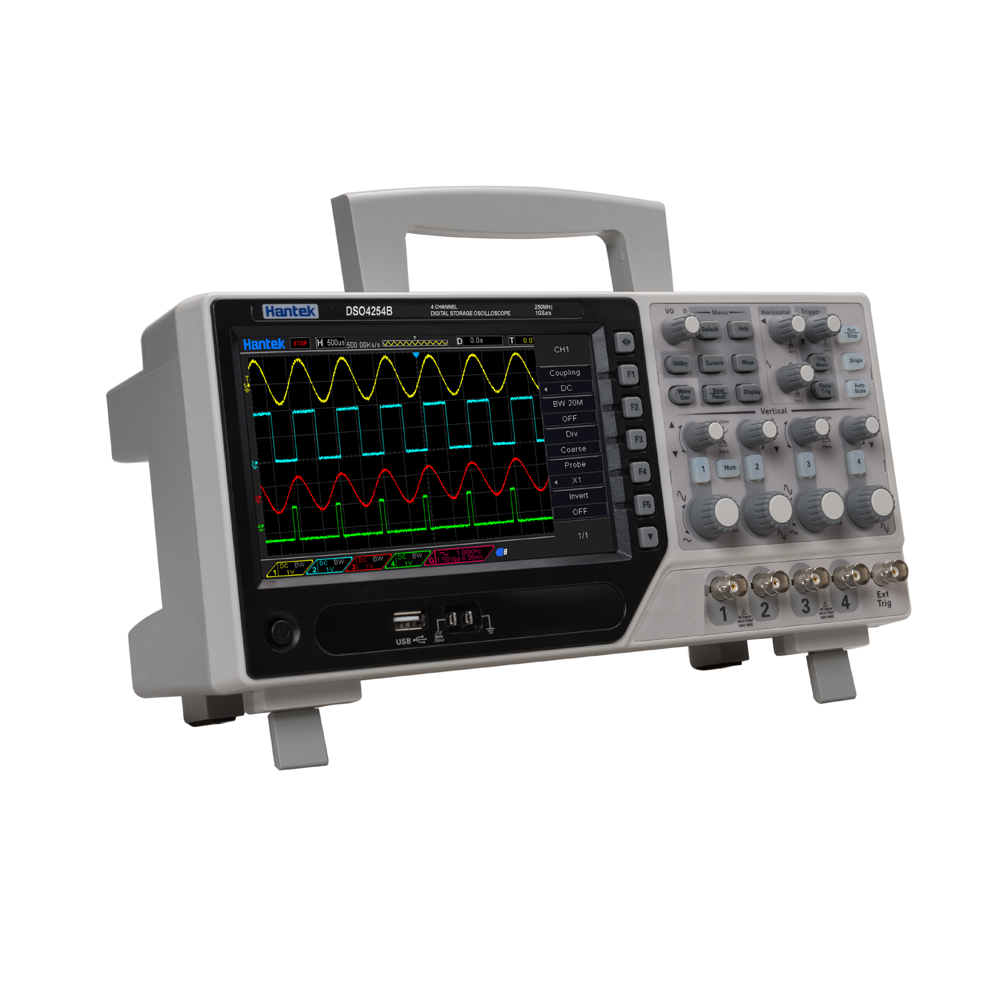

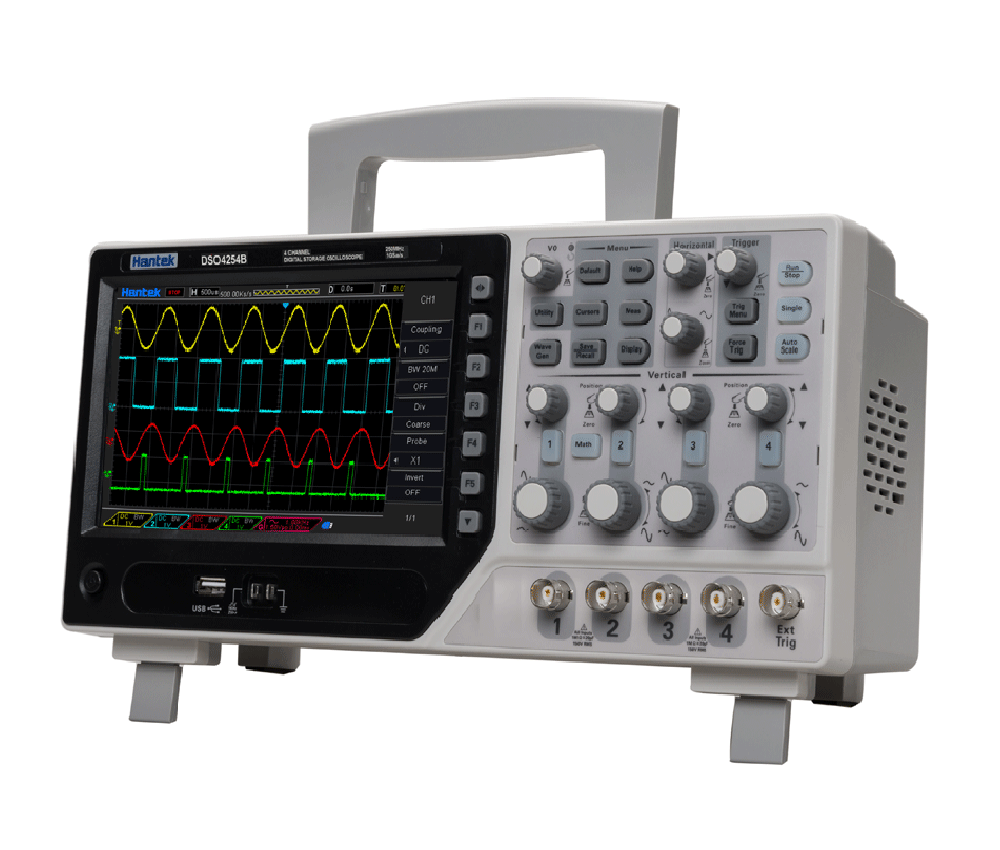

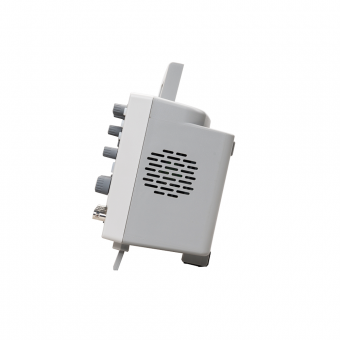

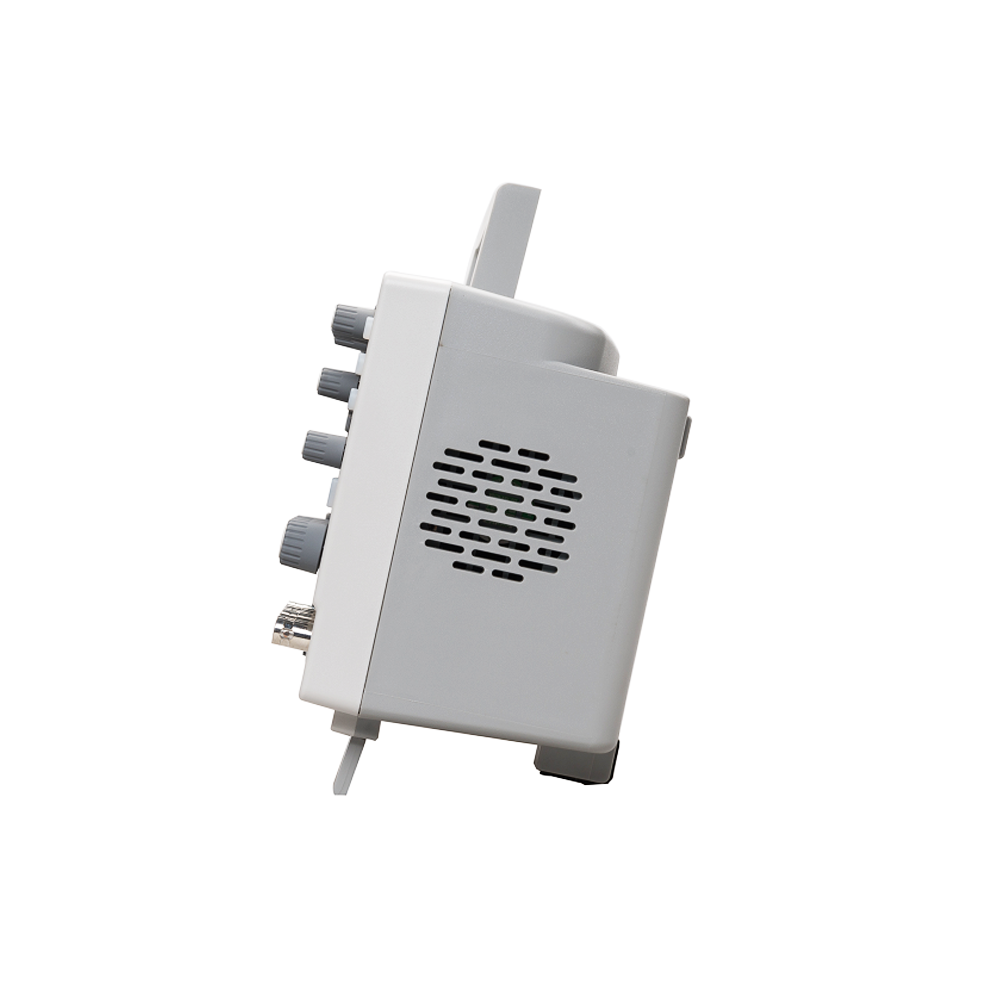

Осциллограф Hantek серия DSO4004B

4-канальный осциллограф, полоса пропускания 80–250 МГц, минимальный диапазон измерений 500 мкВ/дел, частота дискретизации 1 Гвыб/с, усовершенствованная цифровая система запуска, высокая чувствительность запуска, низкий уровень дрожания запуска, высокое разрешение, 7 дюймов, 64 000 цветов TFT (800*480)

Характерная черта:

• 4-канальный осциллограф + EXT + DVM + функция автоматического выбора диапазона
• Полоса пропускания 80–250 МГц, минимальный диапазон 500 мкВ/дел, частота дискретизации 1 Гвыб/с.
• Более 32 типов функции автоматического измерения
• Усовершенствованная цифровая система запуска, высокая чувствительность запуска.
• Более 14 типов триггерной функции: фронт, сверхурочное время, импульс, шаблон, интервал и т. д.
• Запуск и декодирование последовательной шины   . Информация о протоколе шины может быть быстро и интуитивно отображена в виде таблицы.
• Встроенный USB-хост/устройство, удобный для связи с ПК. Поддержка U-Stick Storage/обновление системы.
• Поддержка различных команд дистанционного управления SCPI.
• Поддержка дополнительного порта RS232, порта LAN. (Необязательный)
• Стабильное и надежное качество, прочный и долговечный.

Технические характеристики:

Модель	ДСО4254Б	ДСО4204Б	ДСО4104Б	ДСО4084Б
Пропускная способность	250 МГц	200 МГц	100 МГц	80 МГц
Горизонтальный
Диапазон частоты дискретизации	1 Гвыб/с
Интерполяция сигнала	(грех х)/х
Длина записи	Максимум 64 000 сэмплов на один канал;
	Максимум 32 000 сэмплов на двухканальный канал (4 000 000, 32 000 опционально)
Диапазон сек/дел	2 нс/дел~100 с/дел
	1, 2, 5 последовательность
Частота дискретизации и Точность времени задержки	±50 частей на миллион
Точность измерения дельты времени (Полная пропускная способность)	Одиночный выстрел, обычный режим ± (1 интервал выборки +100 ppm × показание + 0,6 нс)
	>16 средних ± (1 интервал выборки + 100 ppm × показание + 0,4 нс)
	Интервал выборки = с/дел ÷ 200
Вертикальный
Конвертер AD	8-битное разрешение, каждый канал оцифровывается одновременно
ВОЛЬТ/ДЕЛ Диапазон	от 500 мкВ/дел до 10 В/дел на входе BNC
Диапазон позиций	500 мкВ/дел~20 мВ/дел, ±400 мВ
	50мВ/дел~200мВ/дел, ±2В
	500мВ/дел~2В/дел, ±40В
	5В/дел~10В/дел, ±50В
Выбираемый предел аналоговой полосы пропускания, типичный	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Время нарастания в BNC, типичное	ДСО4254Б	ДСО4204Б	ДСО4104Б	ДСО4084Б
	<1,4 нс	≤1,8 нс	<3,5 нс	≤4,4 нс
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел
	±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 500 мкВ/дел
	Примечание. При использовании датчика 1X полоса пропускания уменьшается до 6 МГц.
Приобретение
Режимы сбора	Нормальный, Обнаружение пиков, Среднее и ЧСС
Скорость сбора данных, типичная	До 2000 сигналов в секунду на канал (обычный режим сбора данных, без измерений)
Одиночная последовательность	Режим приобретения	Время остановки сбора данных
	Нормальный, обнаружение пиков	При однократном захвате по всем каналам одновременно
	Средний	После N захватов на всех каналах одновременно, N можно установить на 4, 8, 16, 32, 64 или 128.
Вызывать
Режим	Авто, Нормальный
Уровень	канал 1~канал 4	±4 деления от центра экрана
	EXT	0~3,3 В
Диапазон удержания	20 нс ~ 10 с
Точность уровня срабатывания	канал 1~канал 4	0,2 дел × вольт/дел в пределах ±4 деления от центра экрана
	EXT	± (6% от уставки + 40 мВ)
Краевой триггер
Склон	Рост, падение, рост и падение
Источник	CH1~CH4/ВНЕШН.
Ширина импульса
Полярность	Позитивный негативный
Состояние(когда)	<, >,  ≠ , =
Источник	канал 1~канал 4
Диапазон ширины	8 нс ~ 10 с
разрешение	8 нс
Видео триггер
Стандарт сигнала	НТСК, ПАЛ
Источник _	канал 1~канал 4
Синхронизировать	ScanLine, LinrNum, OddField, EvenField и AllField
Триггер наклона
Склон	Рост, Падение
Состояние(когда)	<, >,  ≠ , =
Источник	канал 1 ~ канал 4
Временной диапазон	8 нс ~ 10 с
разрешение	8 нс
Триггер сверхурочной работы
Источник	канал 1~канал 4
Полярность	Позитивный негативный
Временной диапазон	8 нс ~ 10 с
разрешение	8 нс
Триггер окна
Источник	канал 1~канал 4
Триггер шаблона
Шаблон	0: нижний уровень; 1: высокий уровень;
Уровень	канал 1~канал 4
Интервальный триггер
Склон	Рост, Падение
Состояние(когда)	<, >,  ≠ , =
Источник	канал 1~канал 4
Временной диапазон	8 нс ~ 10 с
разрешение	8 нс
Под усилителем
Полярность	Позитивный негативный
Состояние(когда)	<, >,  ≠ , =
Источник	канал 1~канал 4
Временной диапазон	8 нс ~ 10 с
разрешение	8 нс
Триггер UART
Состояние(когда)	Старт, Стоп, Данные, Ошибка четности, Ошибка COM
Источник (прием/передача)	канал 1~канал 4
Формат данных	Шестнадцатеричный
Состояние(когда)	<, >,  ≠ , =
Длина данных	1 байт
Длина данных	5 бит, 6 бит, 7 бит, 8 бит
Проверка четности	Нет, нечетный, четный
Уровень ожидания	Высокая низкая
Скорость передачи данных (по выбору)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи (Пользовательская)	300 бит/с~334000 бит/с
LIN-триггер
Состояние(когда)	Поле интервала, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные
Источник	канал 1~канал 4
Формат данных	Шестнадцатеричный
Скорость передачи данных (выбирается)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с
Скорость передачи (Пользовательская)	300 бит/с~334000 бит/с
CAN-триггер
Состояние(когда)	Стартовый бит, удаленный кадр, идентификатор кадра данных, идентификатор кадра, идентификатор кадра данных A, кадр ошибки, все ошибки, ошибка подтверждения, кадр перегрузки
Источник	канал 1~канал 4
Формат данных	Шестнадцатеричный
Скорость передачи данных (выбирается)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи (Пользовательская)	5кбит/с~1Мбит/с
SPI-триггер
Источник (CS/CLK/данные)	канал 1~канал 4
Формат данных	Шестнадцатеричный
Длина данных	4, 8, 16, 24, 32
IIC-триггер
Источник (SDA/SCL)	канал 1~канал 4
Формат данных	Шестнадцатеричный
Индекс данных	0~7
Когда (условие)	Старт, Стоп, Нет подтверждения, Адрес, Данные, Перезапуск
Входы
Входная связь	постоянный ток, переменный ток или земля
Входное сопротивление, связь по постоянному току	20 пФ ± 3 пФ, 1 МОм ± 2%
Затухание зонда	1Х, 10Х
Поддерживаемые коэффициенты затухания пробника	1Х, 10Х, 100Х, 1000Х
Категория перенапряжения	300 В КАТ II
Максимальное входное напряжение	300 В СКЗ  (10X)
Измерения
Курсоры	Разница напряжения между курсорами: △В Разница во времени между курсорами: △T Обратная величина △T в герцах (1/ΔT)
Автоматические измерения	Частота, период, среднее значение, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR и LFF
Основные Характеристики
Отображать
Тип дисплея	7-дюймовый 64K цветной TFT (жидкокристаллический дисплей с диагональю)
Разрешение экрана	800 по горизонтали на 480 по вертикали пикселей
Контраст дисплея	Регулируемый
Выход компенсатора датчика
Выходное напряжение, типичное	Около 2Vpp при нагрузке ≥1MΩ
Частота, типичная	1 кГц
Источник питания
Напряжение питания	100–120 В (±10%), от 45 Гц до 440 Гц, CAT Ⅱ 120–240 ВА (± 10%), от 45 Гц до 66 Гц, CAT Ⅱ
Потребляемая мощность	<30 Вт
Предохранитель	Т, 3,15 А, 250 В, 5x20 мм
Относящийся к окружающей среде
Рабочая Температура	0~50°С (32~122°F)
Температура хранения	-40~+71 °C (-40~159,8 °F)
Влажность	≤+104℉(≤+40°C): относительная влажность ≤90%
	106℉~122℉ (+41°C ~50°C): относительная влажность ≤60%
Метод охлаждения	Конвекция
Высота	Работающие и нерабочие	3000 м (10 000 футов)
	Случайная вибрация	0,31 г RMS от 50 Гц до 500 Гц,
		10 минут на каждую ось
	Не работает	2,46 г RMS от 5 Гц до 500 Гц
		10 минут на каждую ось
Механический удар	Операционная	50 г, 11 мс, половина синуса
механический
Измерение	318 х 110 х 150 мм (Д х Ш х В)
Масса	2900г
