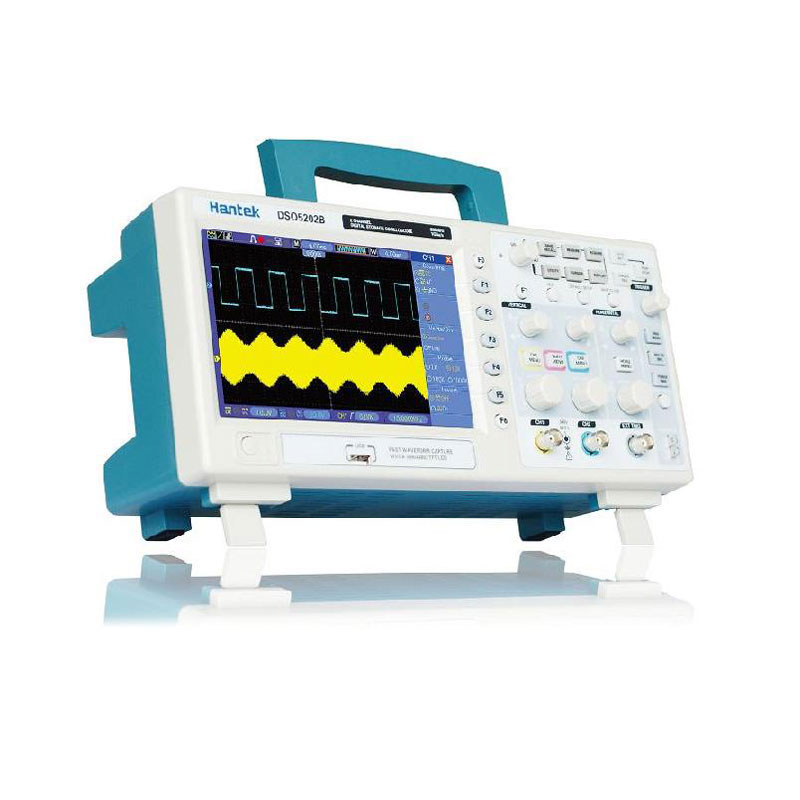

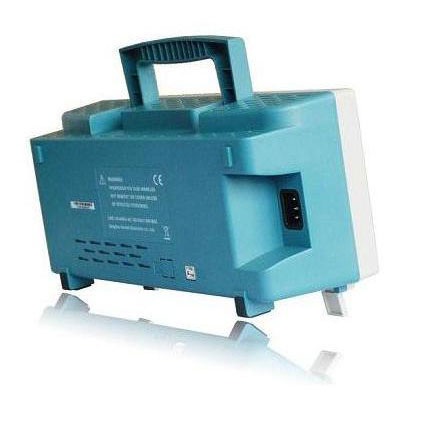

Осциллограф Hantek серия DSO5202B

Полоса пропускания: 60-200 МГц;
Частота дискретизации в реальном времени: 1 Гвыб/с;
Большой (7,0 дюймов) цветной дисплей, WVGA (800x480);
Длина записи до 1M;
Несколько автоматических измерений;
Режим триггера: фронт/ширина импульса/выбираемая линия видео/слоп/сверхурочное время и т. д.

Характерная черта:

• Полоса пропускания 200/100/60 МГц
• 1 Гвыб/с Частота дискретизации в реальном времени
• Большой (7,0 дюймов) цветной дисплей, WVGA (800x480)
• Длина записи до 1M
• Режим триггера: фронт/ширина импульса/выбираемая линия видео/слоп/сверхурочное время и т. д.
• USB-хост и подключение устройств, стандарт
• Несколько автоматических измерений
• Четыре математические функции, включая стандартные БПФ
• VGA опционально

Технические характеристики:

Модель	DSO5202B	DSO5102B	DSO5062B
Приобретение
Частота дискретизации	Выборка в реальном времени: 1 Гвыб/с Эквивалентная выборка: 25 Гвыб/с
Режимы сбора
Обычный	Только обычные данные
Пиковое обнаружение	Высокочастотный и случайный захват глит
Средний	Среднее значение Wavefom, выбираемое 4,8,16,32,64,128
Входы
Входы	переменный ток, постоянный ток, земля
Вводит сопротивление	1МОм±2% ‖ 20пФ±3пФ
Затухание зонда	1Х, 10Х
Поддерживаемый коэффициент затухания пробника	1Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	CAT I и CAT II: 300 VRMS (10×), категория установки; CAT III: 150 ВСКЗ (1×); Категория установки II: снижение на 20 дБ/декада выше 100 кГц до пикового напряжения 13 В переменного тока на частоте 3 МГц* и выше. Для несинусоидальных сигналов пиковое значение должно быть меньше 450 В. Продолжительность отклонения выше 300 В должна быть менее 100 мс. Среднеквадратический уровень сигнала, включая все компоненты постоянного тока, удаленные через связь по переменному току, должен быть ограничен 300 В. Превышение этих значений может привести к повреждению осциллографа.
Горизонтальный
Диапазон частоты дискретизации	500 МС/с -- 1 ГС/с
Интерполяция сигнала	(грех х)/х
Длина записи	Максимум 1 млн выборок на один канал; максимум 512 000 сэмплов на двухканальный канал (4 000 000, 40 000 опционально)
Диапазон сек/дел	от 2 нс/дел до 40 с/дел
Частота дискретизации и точность времени задержки	±50 частей на миллион ( при любом временном интервале ≥1 мс)
Диапазон позиций	от 2 нс/дел до 8 нс/дел; (-8div xs/div) до 20 мс;	от 20 нс/дел до 80 мкс/дел; (-8div xs/div) до 40 мс; от 200 мкс/дел до 40 с/дел; (-8div xs/div) до 400 с
Точность измерения дельты времени (полная полоса пропускания)	Однократный, нормальный режим: ± (1 интервал выборки +100ppm × показание + 0,6 нс); >16 средних значений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = с/дел ÷ 200
Вертикальный
Вертикальное разрешение	8-битное разрешение, одновременная выборка всех каналов
Диапазон смещения	от 2 мВ/дел до 20 мВ/дел, ±400 мВ; от 50 мВ/дел до 200 мВ/дел, ±2 В от 500 мВ/дел до 2 В/дел, ±40 В; от 5 В/дел до 10 В/дел , ±50 В
Пропускная способность	200 МГц	100 МГц	60 МГц
Время нарастания в BNC (типичное)	1,8 нс	3,5 нс	5,8 нс
Математика	+,  -,  *,  /,  БПФ
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точки выборки
Ограничение пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел; ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел
Точность измерения постоянного тока, средний режим сбора данных	Когда вертикальное смещение равно нулю и N ≥16:± (3% × показание + 0,1 дел + 1 мВ), выбирается только 10 мВ/дел или больше; Когда вертикальное смещение не равно нулю и N≥16: ± [3% × (показание + вертикальное положение) + 1% вертикального положения + 0,2дел]; Добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; добавьте 50 мВ для настроек от 200 мВ/дел до 10 В/дел.
Повторяемость измерения напряжения, средний режим сбора данных	Дельта вольт между любыми двумя средними значениями ≥16 сигналов, полученных при одинаковых настройках и окружающих условиях.
Триггерная система
Типы триггеров	Edge, Video, Pulse, Slope, Over time, Alternative
Источник триггера	CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы запуска	Авто, Нормальный, Одиночный
Тип соединения	DC, AC, подавление шума, подавление ВЧ, подавление НЧ
Чувствительность триггера (тип триггера по фронту)	Постоянный ток (CH1, CH2): 1 дел от постоянного тока до 10 МГц; 1,5 дел от 10 МГц до 100 МГц; 2дел от 100MHz до Full; DC(EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DC (EXT/5): 1       В от постоянного тока до 100 МГц; 1,75 В от 100 МГц до 200 МГц;       AC: ослабляет сигналы ниже 10 Гц; HF Reject: ослабляет сигналы выше 80 кГц; Отклонение НЧ: То же, что и ограничения связи по постоянному току для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц
Диапазон уровня срабатывания	CH1/CH2: ±8 делений от центра экрана; ВНЕШНИЙ: ±1,2 В; ВНЕШНИЙ/5: ± 6 В
Точность уровня запуска (типичная) Точность для сигналов с временем нарастания и спада ≥20 нс	CH1/CH2: 0,2 дел × вольт/дел в пределах ±4 деления от центра экрана; EXT: ± (6% от уставки + 40 мВ); EXT/5: ± (6% от уставки + 200 мВ);
Установите уровень на 50% (обычно)	Работает с входными сигналами ≥50 Гц
Видео триггер
Тип триггера видео	CH1, CH2: размах амплитуды в 2 деления; ВНЕШНИЙ: 400 мВ; ВНЕШ/5: 2 В
Форматы сигналов и частота полей, тип триггера видео	Поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии
Диапазон удержания	100 нс ~ 10 с
Триггер ширины импульса
Режим запуска по ширине импульса	Триггер, когда (< , >, = или ≠); Положительный импульс или отрицательный импульс
Триггерная точка длительности импульса	Равно: осциллограф запускается, когда задний фронт импульса пересекает уровень запуска. Not Equal: Если импульс уже указанной ширины, точкой запуска является задний фронт. В противном случае осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса. Меньше чем: точка срабатывания — задний фронт. Больше чем (также называется триггером сверхурочной работы): осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса.
Диапазон длительности импульса	20 нс ~ 10 с
Триггер наклона
Режим триггера наклона	Триггер, когда (< , > , = или ≠ ); Положительный наклон или отрицательный наклон
Триггерная точка наклона	Равно: осциллограф запускается, когда наклон формы волны равен установленному наклону. Not Equal: осциллограф запускается, когда наклон формы сигнала не равен установленному наклону. Меньше чем: осциллограф запускается, когда наклон сигнала меньше установленного. Больше, чем: осциллограф запускается, когда наклон сигнала превышает установленный наклон.
Временной диапазон	20 нс ~ 10 с
Триггер сверхурочной работы
Режим с течением времени	Нарастающий край или спадающий край
Временной диапазон	20 нс ~ 10 с
Альтернативный триггер
Запуск по каналу 1	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск по каналу 2	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск счетчика частоты
Разрешение считывания	6 цифр
Точность (типичная)	±30ppm (включая все ошибки опорной частоты и ошибки счета ±1)
Диапазон частот	Связь по переменному току, от минимальной частоты 4 Гц до номинальной полосы пропускания
Источник сигнала	Режимы запуска по ширине импульса или по фронту: все доступные источники запуска Счетчик частоты измеряет источник запуска в любое время, в том числе, когда сбор данных осциллографа приостанавливается из-за изменений в рабочем состоянии или завершен сбор данных об одиночном импульсе. Режим запуска по длительности импульса: осциллограф подсчитывает импульсы значительной амплитуды в пределах окна измерения длительностью 1 с, которые квалифицируются как триггерные события, например, узкие импульсы в последовательности импульсов ШИМ, если установлен режим < и для ширины задано относительно небольшое время. Режим запуска по фронту: осциллограф считает все фронты достаточной амплитуды и правильной полярности. Режим Video Trigger: Частотомер не работает.
Мера
Курсорное измерение	Разница напряжения между курсорами: △ V Разница во времени между курсорами: △ T Обратная величина △ T в герцах (1/ΔT)
Автоматическое измерение	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время нарастания, время спада, +ширина импульса, -ширина импульса, задержка1-2нарастания, задержка1-2падения, +долг, -долг, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Отображать
Тип дисплея	7-дюймовый 64K цветной TFT (жидкокристаллический дисплей с диагональю)
Разрешение экрана	800 по горизонтали на 480 по вертикали пикселей
Контраст дисплея	Регулируется (16 передач) с индикатором выполнения
Выход компенсатора датчика
Выходное напряжение (типичное)	Около 5Vpp при нагрузке ≥1MΩ
Частота (типичная)	1 кГц
Источник питания
Напряжение питания	100–120 В (±10%), 45–440 Гц, CAT Ⅱ 120–240 В (±10%), 45–66 Гц, CAT Ⅱ
Потребляемая мощность	<30 Вт
Предохранитель	2А, номинал Т, 250В
Относящийся к окружающей среде
Температура	Эксплуатация: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃ ); В нерабочем состоянии: от -40 ℉ до 159,8 ℉ (от -40 ℃ до +71 ℃ )
Метод охлаждения	Конвекция
Влажность	+104 ℉ или ниже (+40 ℃ или ниже): относительная влажность ≤90%; от 106 ℉ до 122 ℉ (от +41 ℃ до 50 ℃ ): относительная влажность ≤60%
Высота	Эксплуатация: ниже 3000 м (10 000 футов); В нерабочем состоянии: ниже 15 000 м (50 000 футов)
механический
Размер	Длина 385 мм, ширина 200 мм, высота 245 мм
Масса	3,5 кг (с упаковкой); 2,08 кг (без упаковки )
