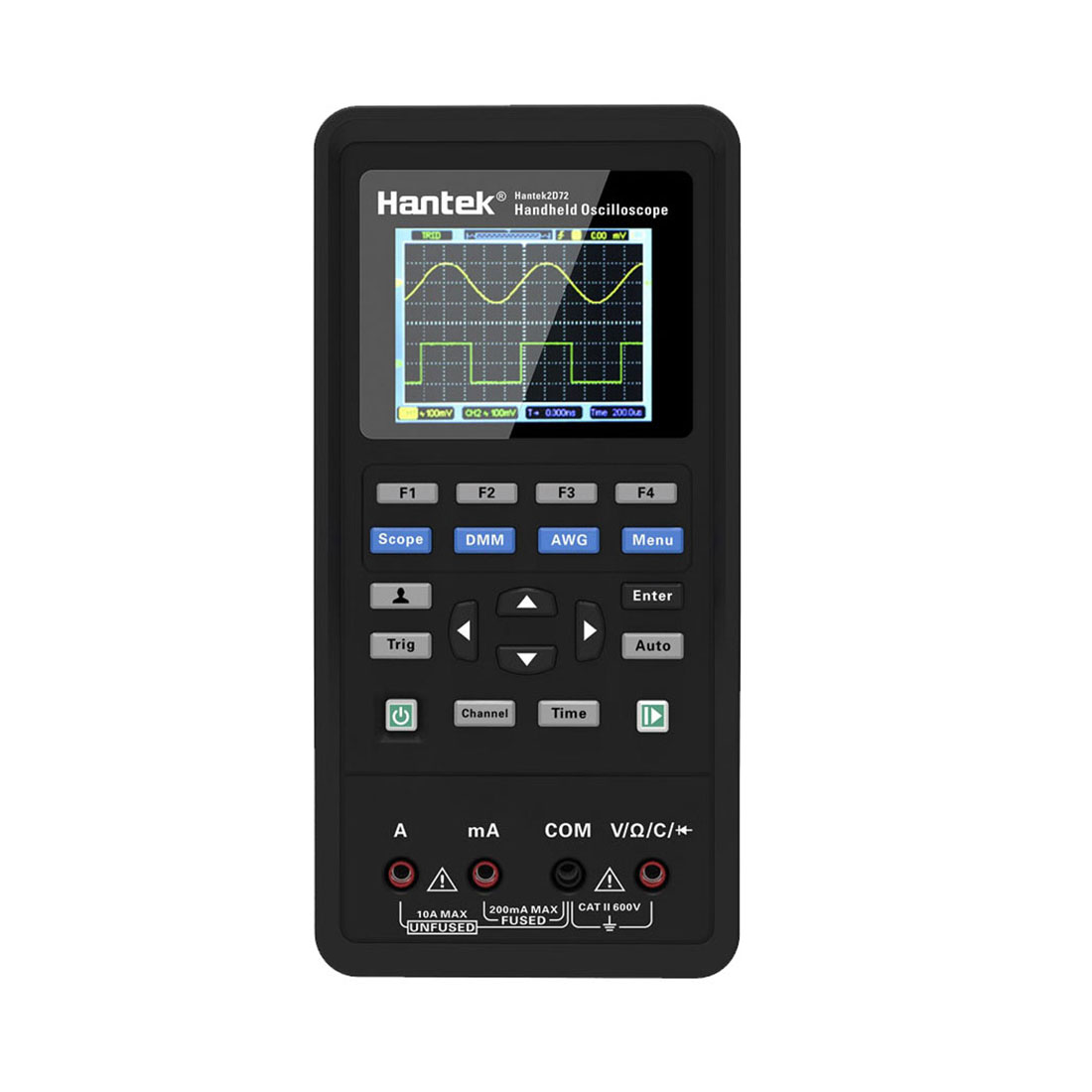

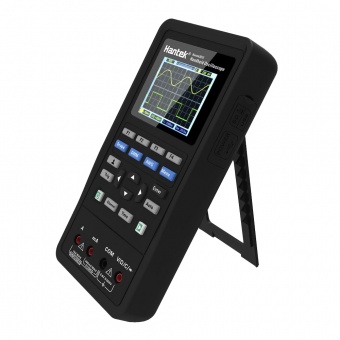

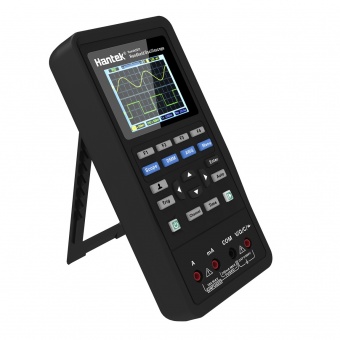

Осциллограф портативный Hantek серия Hantek2000

Совершенно новый портативный осциллограф серии Hantek2000, продолжающий компактную и легкую концепцию, но с новым поколением многофункционального тестера 3 в 1: осциллограф, источник сигнала и мультиметр; Небольшой объем некоммерческого захвата одной рукой; Подвесная стойка была разработана для поддержки регулировки под разными углами; Сверхнизкое энергопотребление, интерфейс зарядки типа C, каждые 2 часа зарядки аккумулятора позволяют работать один полный день или два месяца в режиме ожидания; Цветной ЖК-экран высокой четкости, четкий и деликатный; Минималистичный дизайн клавиатуры упрощает работу, прост в использовании.

Особенности:

• Осциллограф + генератор сигналов + мультиметр : эта многоцелевая станция обладает тремя универсальными функциями тестового прибора. Это исходящий правый продукт для инженеров.
• Интеллектуальное управление зарядкой : его литиевые батареи можно заряжать либо с помощью сильного тока 5 В / 2 А, либо с помощью обычного USB-интерфейса компьютера. Разрешить во время зарядки, во время использования, очень удобно и удобно;
• Конструкция со сверхнизким энергопотреблением : интерфейс зарядки типа C, после каждой подзарядки в течение 2 часов устройство можно использовать непрерывно в течение всего дня или в режиме ожидания более двух месяцев;
• Источник питания литиевой батареи большой емкости :   сменная система питания литиевой батареи 18650, без замены батареи;
• Зарядное устройство 5 В / 2 А + кабель для зарядки типа C : питание типа C + интерфейс передачи данных, можно использовать зарядное устройство и кабель для передачи данных с вашим мобильным телефоном;
• АВТОМАТИЧЕСКИЙ тест с одним ключом : волшебный инструмент и важная функция для новичков;

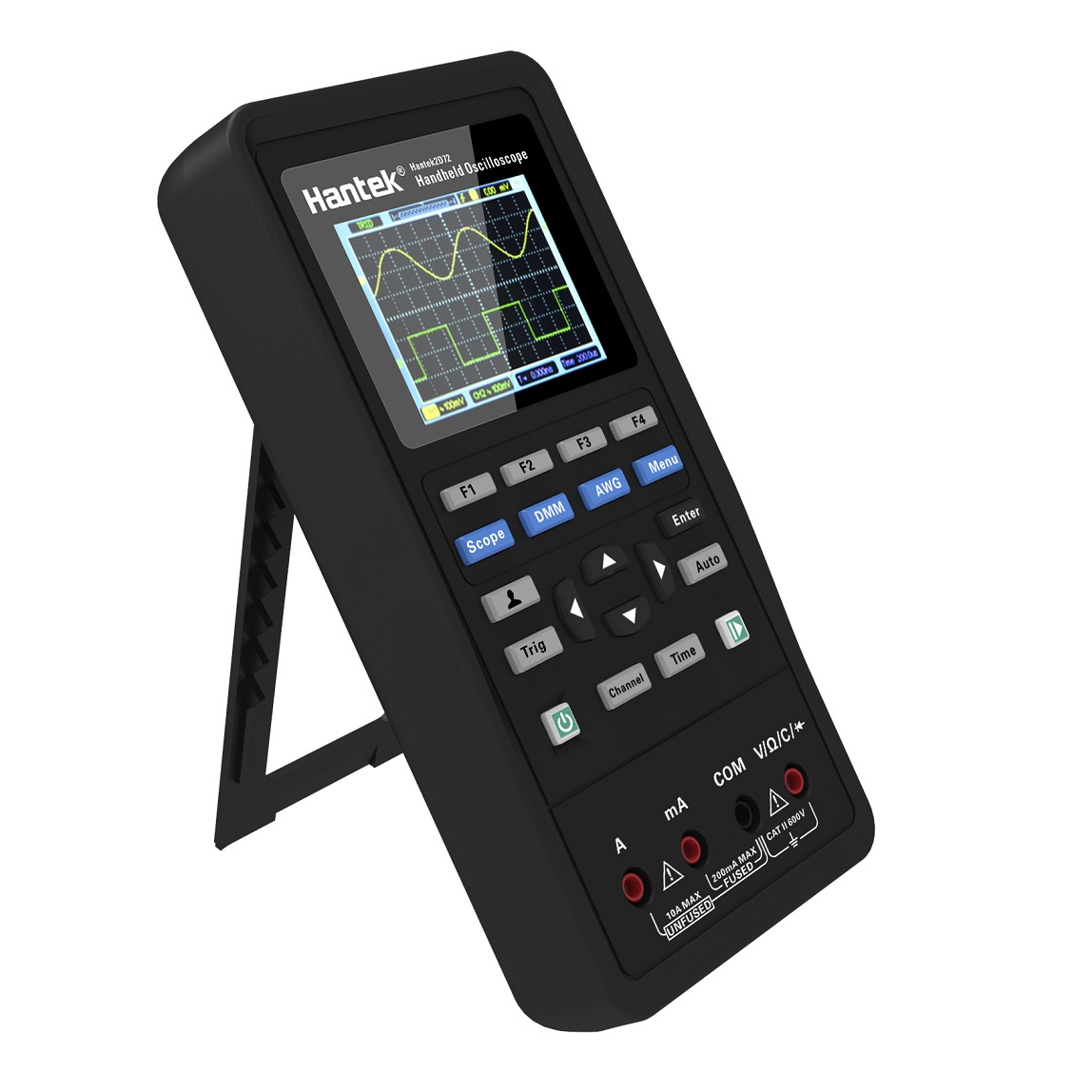

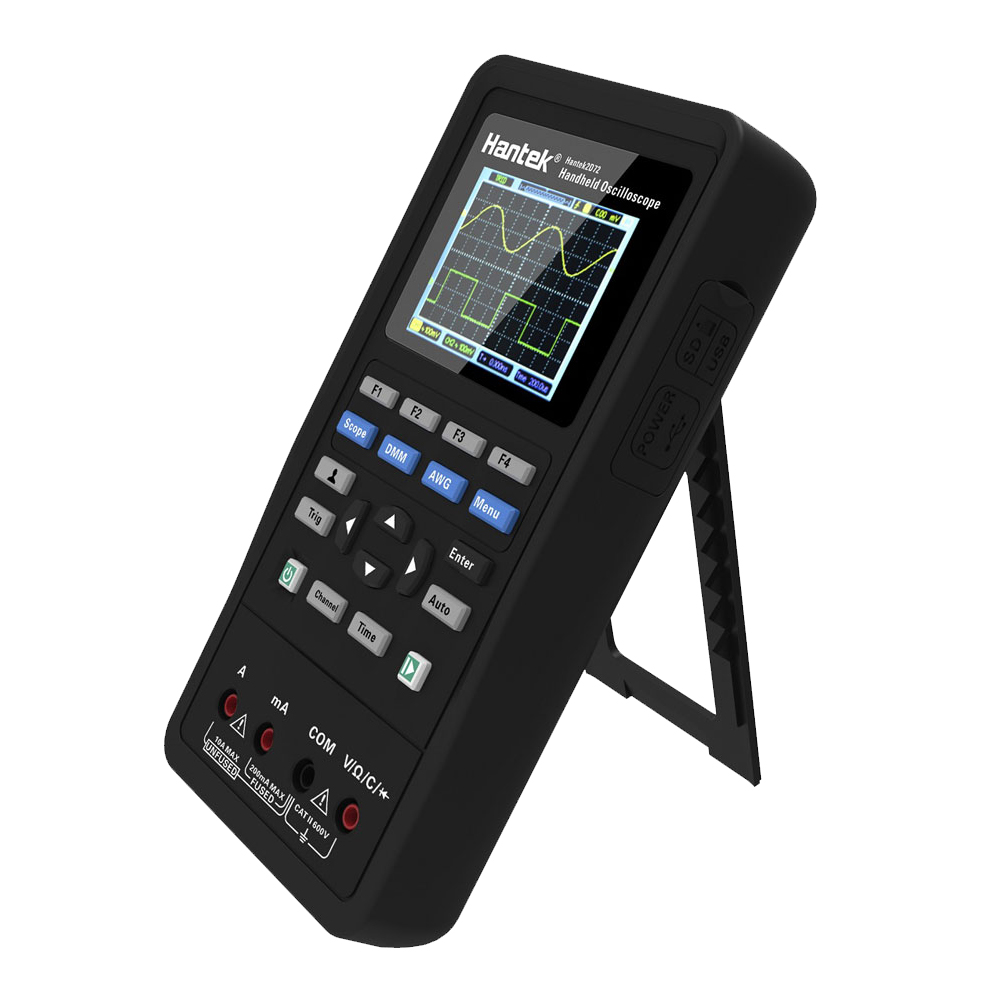

• Небольшой объем, удерживание одной рукой : конструкция подвески под углом 45 градусов обеспечивает рабочее место в любом месте в любое время;
• Одна ключевая страница, быстрое сравнение двух групп эталонных сигналов + 6 групп хранения сигналов, просто и эффективно;
• Функция цифрового вольтметра : автоматическое измерение частоты и амплитуды, удобное и беззаботное;
• Его функция измерения курсора поддерживает ручное измерение времени и напряжения, а также точное измерение требуемых сигналов;
• Переключение меню на китайском и английском языках одним щелчком мыши;
• Цветной ЖК-экран : изысканные и плавные линии делают формы сигналов четкими и неискаженными при увеличении;
• Минималистичный дизайн клавиатуры упрощает работу, удобен в использовании;
• Корпус Unibody :  прекрасное ощущение прикосновения, отличная ударопрочность, выдающаяся термостойкость, легко разбирается;
• Функция самокалибровки : без дрейфа уровня после длительного неиспользования;
• Функция универсального мультиметра: напряжение, ток, сопротивление, диод, конденсатор, двухпозиционный тест;
• Выходная функция генератора сигналов : выходные синусоидальные, квадратные, треугольные, трапециевидные и другие формы сигналов; синус до 25МГц;

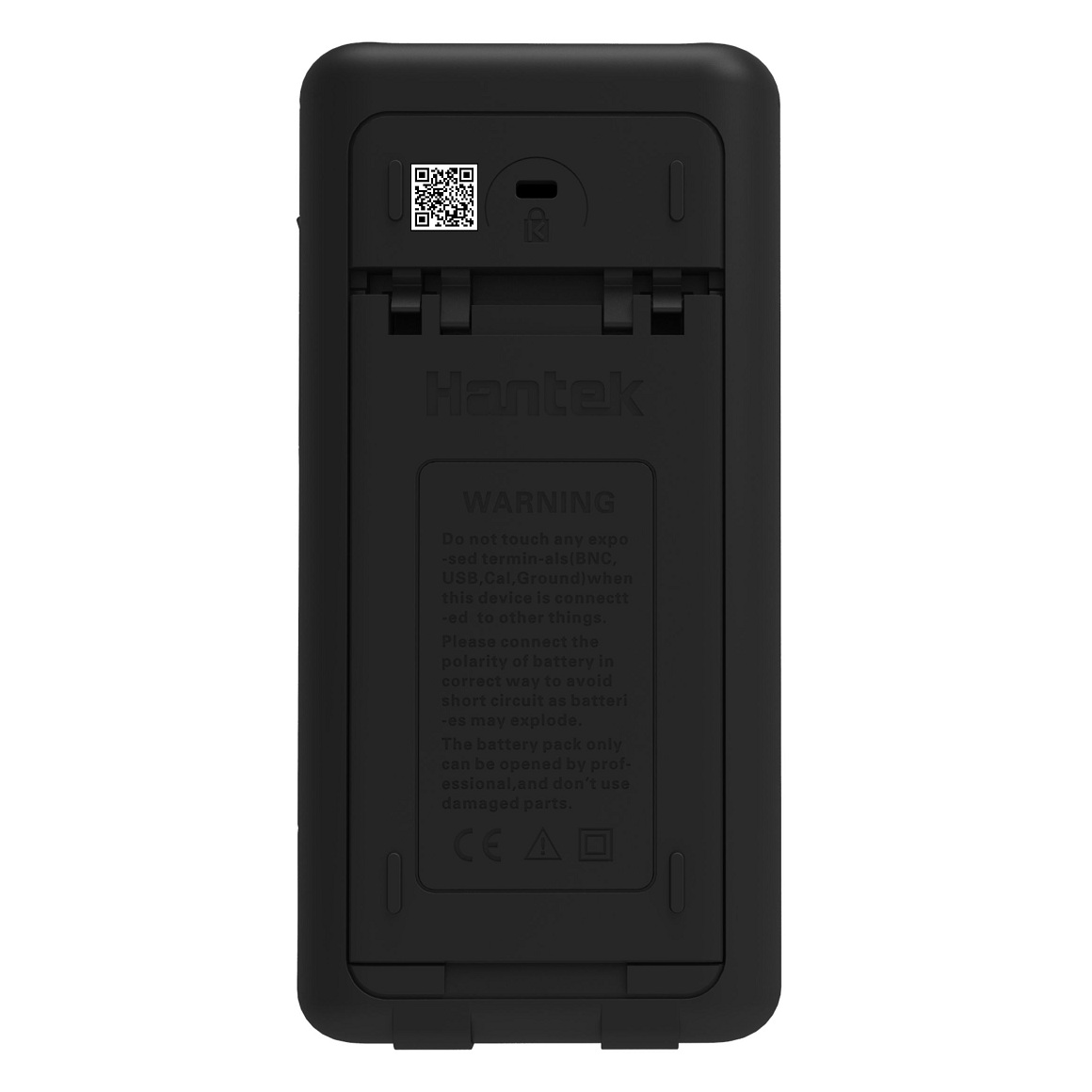

• Функция видеопомощи: отсканируйте код на задней панели машины, чтобы получить помощь по видеокурсу;
• Программное обеспечение для ПК поддерживает 32- и 64-разрядные версии Windows 7/8/10.



Технические характеристики:

Модель	Хантек2D72	Хантек2D42	Хантек2С72	Хантек2C42
Режим осциллографа
Пропускная способность	70 МГц	40 МГц	70 МГц	40 МГц

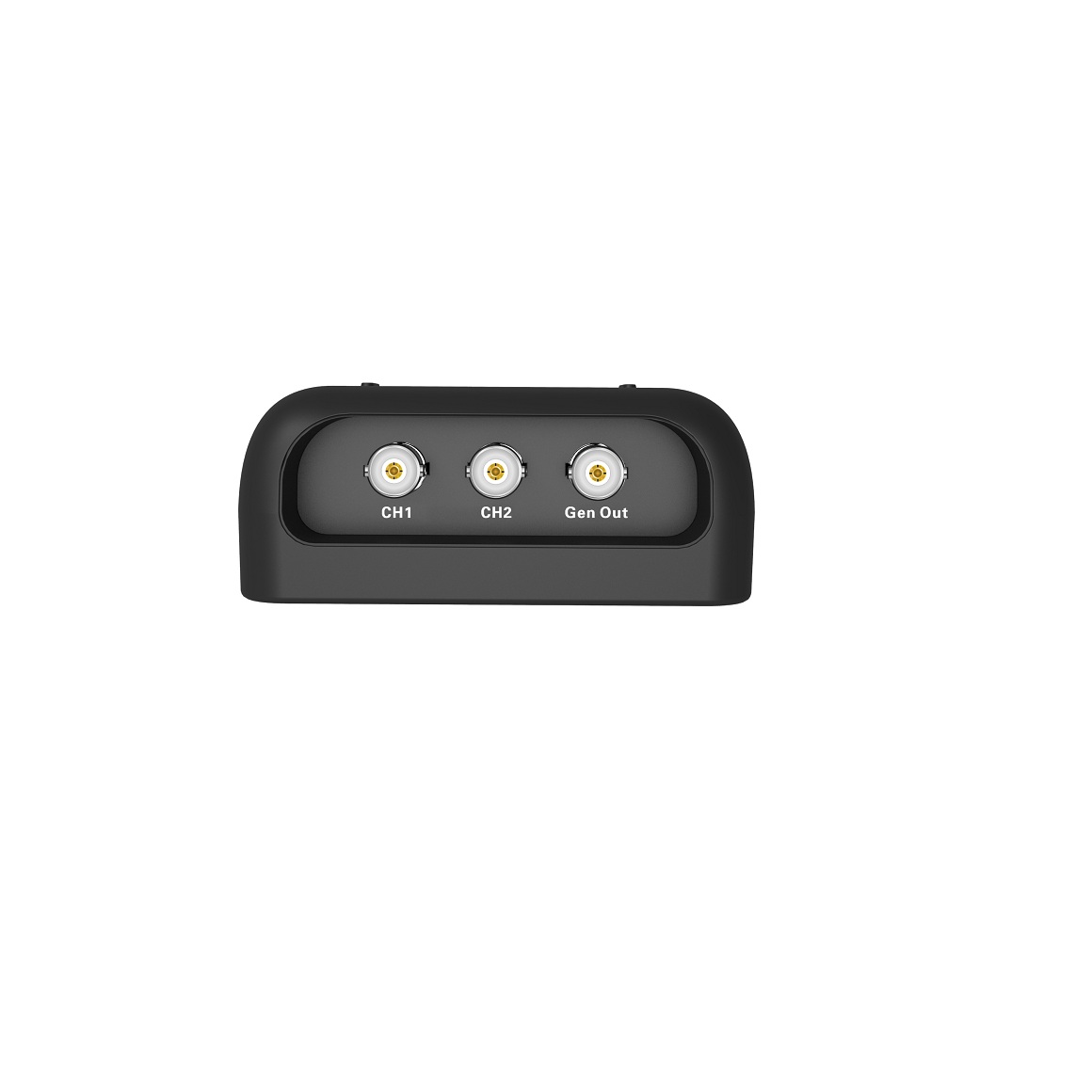

Канал	2CH+DMM+AWG	2CH+DMM+AWG	2 канала+цифровой мультиметр	2 канала+цифровой мультиметр
Горизонтальный
Диапазон частоты дискретизации	250 Мвыб/с (одноканальный), 125 Мвыб/с (двухканальный)
Интерполяция сигнала	(грех х)/х
Длина записи	Максимум. 6K для одноканального; 3K семплов на двухканальный
Диапазон сек/дел	5 нс/дел~500 с/дел 1, 2, 5 последовательность
Вертикальный
аналого-цифровой преобразователь	8-битное разрешение, каждый канал оцифровывается одновременно
ВОЛЬТ/ДЕЛ Диапазон	10 мВ/дел~10 В/дел вход BNC
Предел пропускной способности, типичный	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Время нарастания в BNC, типичное	≤5 нс
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел
Примечание. При использовании датчика 1X полоса пропускания уменьшается до 6 МГц.
Приобретение
Режимы сбора	Обычный
Вызывать
Тип	Край
Режим	Авто, Нормальный, Одиночный
Уровень	±4 деления от центра экрана
Точность уровня срабатывания	0,2 дел × вольт/дел в пределах ±4 деления от центра экрана
Склон	Рост, падение, рост и падение
Источник	канал 1/канал 2
Вход
Связь	постоянный ток, переменный ток или земля
Входное сопротивление,	25пФ±3 пФ, 1МОм±2%
связь по постоянному току
Затухание зонда	1Х, 10Х
Поддерживаемые коэффициенты затухания пробника	1Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	150 В СКЗ
Измерение
Курсор	Разница напряжений между курсорами: △ В
	Разница во времени между курсорами: △ T
Автоматические измерения	Частота, Амплитуда
Режим генератора сигналов произвольной формы
Частота сигнала	Синус: 1 Гц ~ 25 МГц		-	-
	Квадрат: 1 Гц ~ 10 МГц		-	-
	Рампа: 1 Гц ~ 1 МГц		-	-
	EXP: 1 Гц ~ 5 МГц		-	-
Выборка	250 Мвыб/с		-	-
Амплитуда	2,5 В (50 Ом)		-	-
	5Vpp (высокое сопротивление)		-	-
Разрешение по частоте	0,10%		-	-
Канал	1-канальный выходной сигнал		-	-
Глубина сигнала	512Сб		-	-
Вертикальное разрешение	12 бит		-	-
Выходное сопротивление	50 Ом		-	-
цифровой мультиметр
Максимальное разрешение	4000 отсчетов
Режимы тестирования цифрового мультиметра	Напряжение, ток, сопротивление, емкость, диод и включение-выключение
Максимальное входное напряжение	Переменный ток: 600 В, постоянный ток: 600 В
Максимальный входной ток	Переменный ток: 10А, постоянный ток: 10А
Входное сопротивление	10МОм
Срок измерения	Спектр	Точность	разрешение
Напряжение постоянного тока	400,00 мВ	± (0,8% + 5)	100 мкВ
	4.000В		1 мВ
	40,00 В		10 мВ
	400,0 В		100 мВ
	600,0 В	± (1% + 2)	1В
	Защита от перегрузки: 400 мВ: 250 В, другое: 600 В (среднеквадратичное значение).
Напряжение переменного тока	4.000В	± (1,2% + 5)	1 мВ
	40,00 В		10 мВ
	400,0 В		100 мВ
	600,0 В	±(1,5% + 5)	1В
	Частота: 40 Гц ~ 400 Гц;
	Частота 400В и 600В: 40Гц~100Гц
постоянный ток	40,00 мА	± (1% + 2)	10 мкА
	200,0 мА	± (1,5% + 2)	100 мкА
	4.000А	± (1,8% + 2)	1 мА
	10.00А	± (3% + 2)	10 мА
	Защита от перегрузки:
	самовосстанавливающийся предохранитель: 200 мА/250 В, диапазон 4 А и 10 А без предохранителя.
переменный ток	40,00 мА	± (1,3% + 2)	10 мкА
	400,0 мА	± (1,8% + 2)	100 мкА
	4.000А	± (2% + 3)	1 мА
	10.00А	± (3% + 5)	10 мА
	Частота: 40 Гц ~ 400 Гц;
	самовосстанавливающийся предохранитель: 200 мА/250 В, диапазон 4 А и 10 А без предохранителя.
Сопротивление	400,0 Ом	±(1% + 3)	0,1 Ом
	4.000 кОм	±(1,2% + 5)	1 Ом
	60,00 кОм		10 Ом
	400,0 кОм		100 Ом
	4.000 МОм		1 кОм
	40,00 МОм	± (1,5% ± 3)	10 кОм
	Защита от перегрузки: 220 В среднеквадратичного значения
Емкость	40,00 нФ	±(3% + 5)	10 пФ
	400,0 нФ		100пФ
	4.000 мкФ		1 нФ
	40,00 мкФ		10 нФ
	100,0 мкФ		100 нФ
	Защита от перегрузки: 220 В среднеквадратичного значения
Диод	0В~1.0В
Вкл выкл	<50 Ом
Основные Характеристики
Отображать
Тип дисплея	2,8 дюйма, 64 000 цветов, TFT
Разрешение экрана	320 по горизонтали на 240 по вертикали пикселей
Контраст дисплея	Регулируемый
Источник питания
Напряжение питания	100–240 В переменного тока, 50–60 Гц; ВХОД постоянного тока: 5 В постоянного тока, 2 А
Потребляемая мощность	<2,5 Вт
Предохранитель	Т, 3А
Батарея	2600 мА*2
Относящийся к окружающей среде
Рабочая Температура	0~50°С (32~122°F)
Температура хранения	-40~+71 °C (-40~159,8 °F)
Влажность	≤+104 ℉ (≤+40°C): относительная влажность ≤90%
	106 ℉ ~122 ℉ (+41°C ~50°C): относительная влажность ≤60%
Метод охлаждения	Конвекция
Высота	Операционная и	3000 м (10 000 футов)
	Не работает
Механический удар	Случайная вибрация	0,31g RMS от 50 Гц до 500 Гц, 10 минут по каждой оси
	Не работает	2,46g RMS от 5 Гц до 500 Гц, 10 минут по каждой оси
	Операционная	50 г, 11 мс, половина синуса
механический
Измерение	199 х 98 х 40 мм (Д х Ш х В)
Масса	624 г

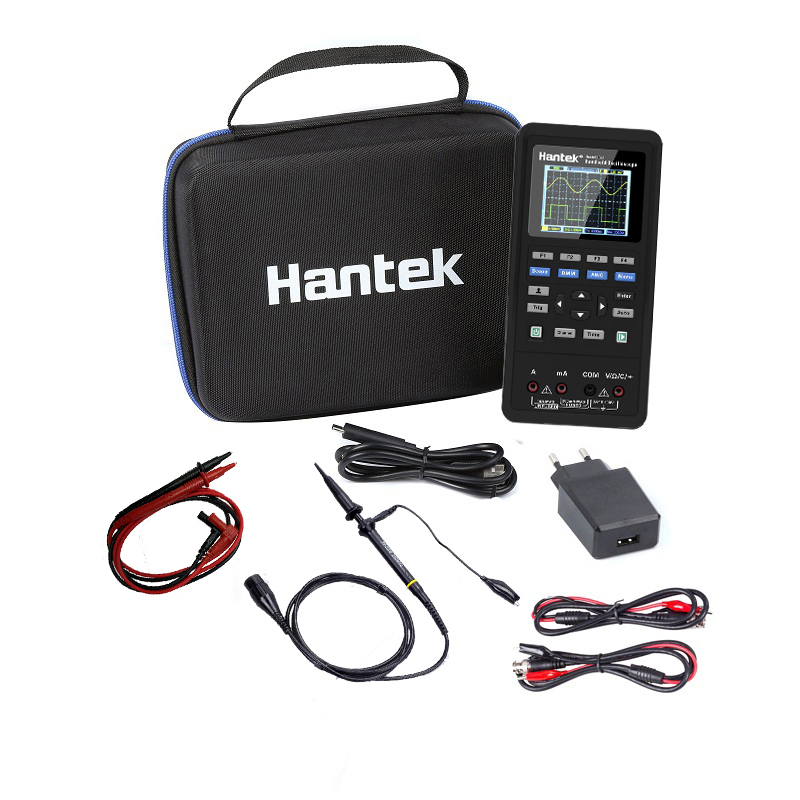

Стандартные аксессуары	Зонд * 1, зонд с зажимом * 2, тип зарядного кабеля * 1, адаптер питания * 1, мультиметр-зонд * 1	Зонд * 1, зонд с зажимом * 2, тип зарядного кабеля * 1, адаптер питания * 1, мультиметр-зонд * 1	Зонд * 1, зонд с зажимом * 1, тип кабеля для зарядки * 1, адаптер питания * 1, зонд мультиметра * 1	Зонд * 1, зонд с зажимом * 1, тип кабеля для зарядки * 1, адаптер питания * 1, зонд мультиметра * 1
