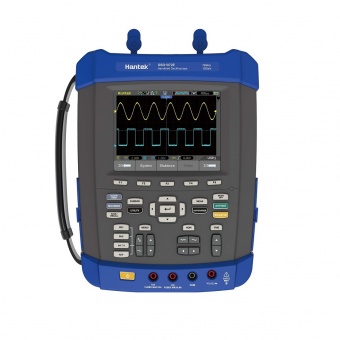

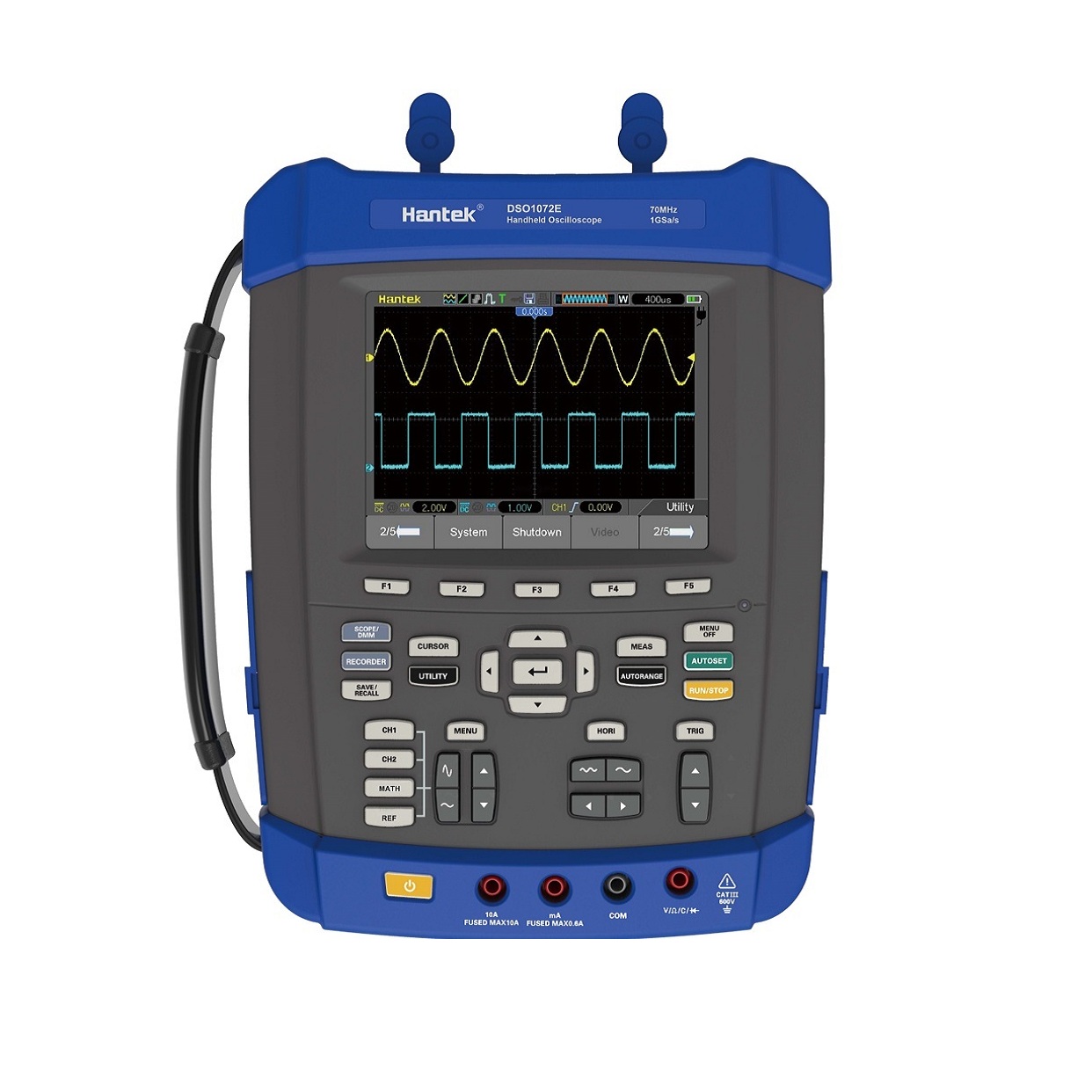

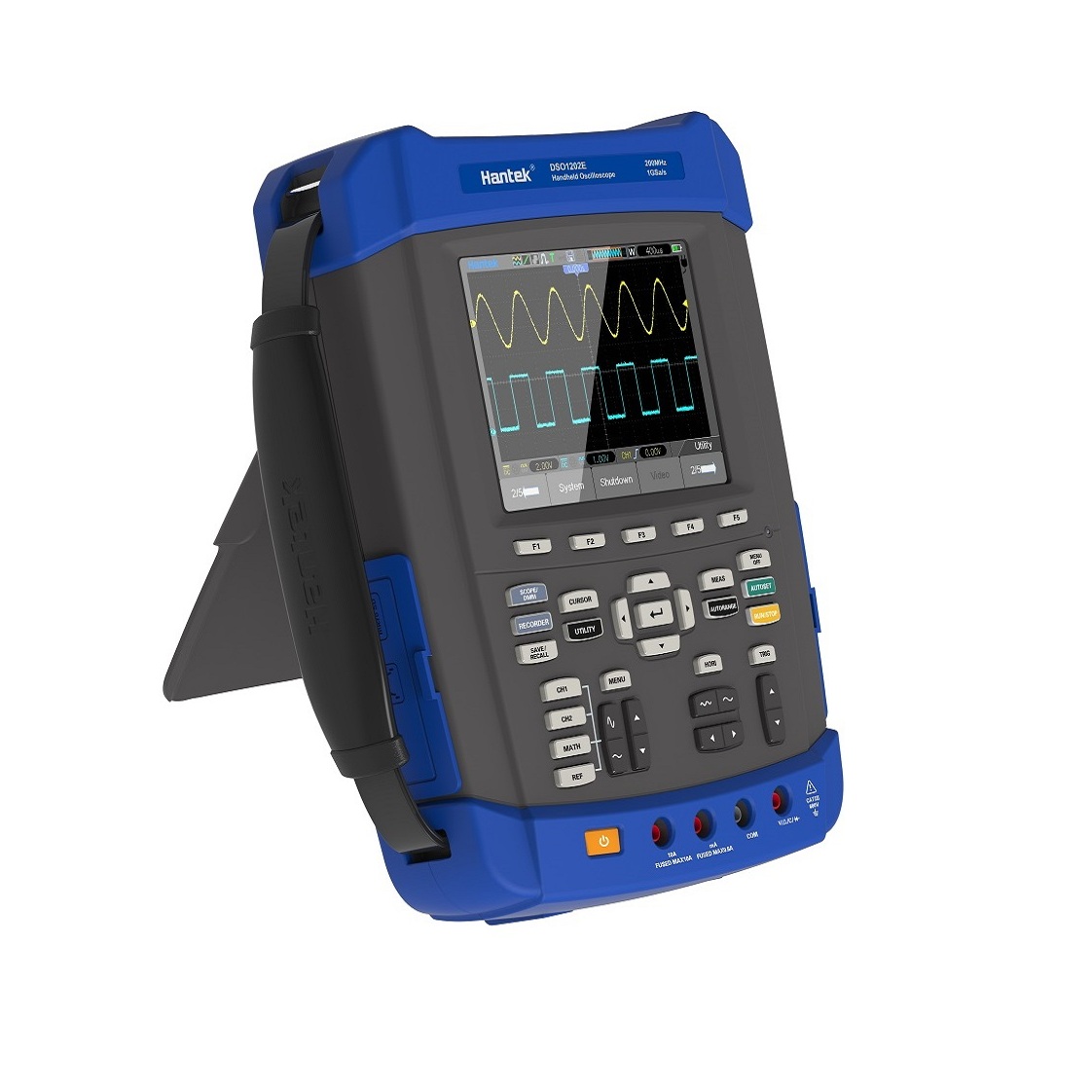

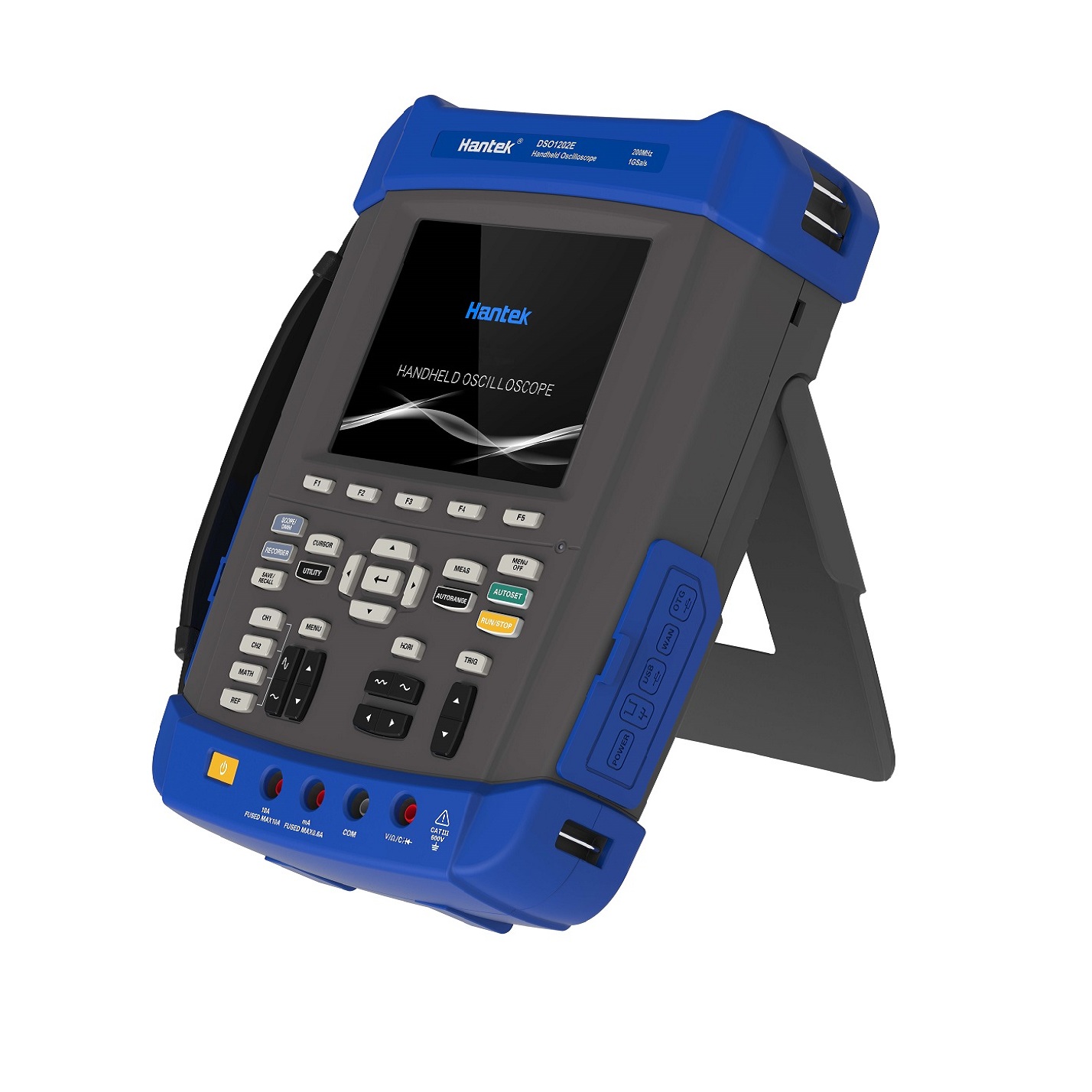

Осциллограф портативный Hantek серия DSO1000E

Пять в одном: осциллограф/регистратор/цифровой мультиметр/анализатор спектра БПФ/счетчик частоты. Степень защиты IP-51 от пыли, капель и сотрясений позволяет выдерживать суровые условия. Большой предохранитель соответствует европейским стандартам безопасности. Индикатор заряда батареи с легко заменяемыми точками подключения. Выбираемый батарейный блок 18650 для самостоятельного подбора батареи 18650. Отверстие для замка от кражи, фиксированное отверстие для штатива, веревка для подвешивания, вспышка, которую можно использовать в темноте. Сменные предохранительные соединения BNC и дополнительный комплект соединений. Частота дискретизации 1 Гвыб/с, глубина памяти 2 МБ, цифровой мультиметр на 6000 отсчетов. Большой 5,6-дюймовый цветной ЖК-дисплей TFT; Высокое разрешение (640*480)

Особенности:

• Пять в одном: осциллограф/регистратор/цифровой мультиметр/анализатор спектра БПФ/счетчик частоты.
• Степень защиты IP-51 от пыли, капель и сотрясений позволяет выдерживать суровые условия.
• Большой предохранитель соответствует европейским стандартам безопасности.
• Индикатор заряда батареи с легко заменяемыми точками подключения. Выбираемый батарейный блок 18650 для самостоятельного подбора батареи 18650.
• Отверстие для замка от кражи, фиксированное отверстие для штатива, веревка для подвешивания, вспышка, которую можно использовать в темноте.
• Сменные предохранительные соединения BNC и дополнительный комплект соединений.
• Широкополосный осциллограф 70–200 МГц, частота дискретизации 1 Гвыб/с, глубина памяти 2 МБ.
• 25Mz Произв. Генератор сигналов, 200 Меза/с DDS, 12-битное разрешение по вертикали, простота моделирования преобразователя
• 6000 отсчетов Цифровой мультиметр, переменное/постоянное напряжение, переменный/постоянный ток, сопротивление, разрыв, емкость и функция диода.
• спектральный анализ БПФ; Waveform Math: сложение, вычитание, умножение и деление; XY-режим; более 20 автоматических измерений; PASS/FAIL Проверить функцию, применить к инженерному приложению.
• Обильная функция триггера, двойная выборка временной развертки, легко наблюдать две формы волны на разных частотах.
• Запись и воспроизведение более 1000 сигналов.
• Большой 5,6-дюймовый цветной ЖК-дисплей TFT; Высокое разрешение (640*480)
• полноскоростной интерфейс USB Host/Device 2.0; поддержка съемного диска; Опция WIFI / LAN, легко управлять с ПК или на большом расстоянии.
• Данные сигнала могут быть выведены в форматах WORD, EXCEL, BMP, JPG в виде времени и напряжения.

Технические характеристики:

Модель	DSO1072E	DSO1102E	DSO1152E	ДСО1202Е
Приобретение
Примеры режимов	Образец в реальном времени
Режимы сбора
Обычный	Только обычные данные
Пиковое обнаружение	Высокочастотный и случайный захват глит
Средний	Среднее значение Wavefom, выбираемое 4,8,16,32,64,128
Входы
Входы	переменный ток, постоянный ток, земля
Входы Импеданс	1МОм±2% ‖ 20пФ±3пФ
Затухание зонда	1Х, 10Х
Поддерживаемый коэффициент затухания пробника	1Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	CAT I и CAT II: 300 VRMS (10×), категория установки; КАТ. III: 150 ВСКЗ (1×)
Горизонтальная система
Диапазон частоты дискретизации	1 Гвыб/с
Интерполяция сигнала	(грех х)/х
Длина записи	2М
Диапазон сек/дел	4 нс/дел~2000 с/дел, в последовательности 2, 4, 8		2 нс/дел~2000 с/дел, в последовательности 2, 4, 8
Частота дискретизации и точность времени задержки	±50ppm в течение любого временного интервала ≥ 1 мс
Диапазон скорости сканирования	от 4 нс/дел до 8 нс/дел; (-8div xs/div) до 40 мс; от 20 нс/дел до 80 мкс/дел;(-8дел×с/дел) до 40 мс от 200 мкс/дел до 40 с /дел; (-8дел×с/дел) до 400 с		от 2 нс/дел до 10 нс/дел; (-4дел×с/дел) до 20 мс;
Точность измерения дельты времени (полная полоса пропускания)	Однократный, нормальный режим: ± (1 интервал выборки +100ppm × показание + 0,6 нс); >16 средних значений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = с/дел ÷ 200
Вертикальная система
Вертикальное разрешение	8-битное разрешение, одновременная выборка всех каналов
Диапазон вольт	от 2 мВ/дел до 100 В/дел на входе BNC
Пропускная способность	70 МГц	100 МГц	150 МГц	200 МГц
Время нарастания в BNC (типичное)	5 нс	3,5 нс	2,3 нс	1,8 нс
Аналоговая полоса пропускания в нормальном и среднем режимах на BNC или с пробником, связь по постоянному току	±400В(100В/дел-20В/дел); ±50В(10В/дел-5В/дел) ±40В(2В/дел-500мВ/дел); ±2В(200мВ/дел-50мВ/дел) ±400мВ(20мВ/дел-2мВ/дел)
Математика	+, -, *, /, БПФ
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точки выборки
Ограничение пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 100 В/дел до 10 мВ/дел. ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел.
Точность измерения постоянного тока, средний режим сбора данных	Тип измерения: Среднее значение ≥ 16 сигналов с вертикальным положением нуля Точность: ± (3% × показание + 0,1 дел + 1 мВ), когда выбрано значение 10 мВ/дел или больше. Тип измерения: Среднее значение ≥ 16 сигналов с положением по вертикали не равным нулю Точность: ± [3% × (показание + положение по вертикали) + 1% положения по вертикали + 0,2 дел].
Повторяемость измерения напряжения, средний режим сбора данных	Дельта вольт между любыми двумя средними значениями ≥16 сигналов, полученных при одинаковых настройках и окружающих условиях.
Триггерная система
Типы триггеров	Edge, Video, Pulse, Slope, Over time, Alternative
Источник триггера	CH1, CH2, линия переменного тока
Режимы запуска	Авто, Нормальный, Одиночный
Тип соединения	DC, AC, подавление ВЧ, подавление НЧ, подавление шума
Чувствительность триггера (тип триггера по фронту)	Постоянный ток (CH1, CH2): 1 дел от постоянного тока до 10 МГц; 1,5 дел от 10 МГц до 100 МГц; 2дел от 100MHz до Full; AC: ослабляет сигналы ниже 10 Гц; HF Reject: ослабляет сигналы выше 80 кГц; Отклонение НЧ: То же, что и ограничения связи по постоянному току для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц.
Диапазон уровня срабатывания	CH1/CH2: ±8 делений от центра экрана;
Точность уровня запуска (типичная) Точность для сигналов с временем нарастания и спада ≥20 нс	CH1/CH2: 0,2 дел × вольт/дел в пределах ±4 деления от центра экрана;
Установите уровень на 50% (обычно)	Работает с входными сигналами ≥50 Гц
Видео триггер
Тип триггера видео	CH1, CH2: размах амплитуды в 2 деления;
Форматы сигналов и частоты полей	Поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии
Диапазон удержания	100 нс ~ 10 с
Триггер ширины импульса
Режим запуска по ширине импульса	Триггер, когда (< , >, = или ≠); Положительный импульс или отрицательный импульс
Триггерная точка длительности импульса	Равно: осциллограф запускается, когда задний фронт импульса пересекает уровень запуска. Not Equal: Если импульс уже указанной ширины, точкой запуска является задний фронт. В противном случае осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса. Меньше чем: точка срабатывания — задний фронт. Больше чем (также называется триггером сверхурочной работы): осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса.
Диапазон длительности импульса	20 нс ~ 10 с
Триггер наклона
Режим триггера наклона	Триггер, когда (< , > , = или ≠ ); Положительный наклон или отрицательный наклон
Триггерная точка наклона	Равно: осциллограф запускается, когда наклон формы волны равен установленному наклону. Not Equal: осциллограф запускается, когда наклон формы сигнала не равен установленному наклону. Меньше чем: осциллограф запускается, когда наклон сигнала меньше установленного. Больше, чем: осциллограф запускается, когда наклон сигнала превышает установленный наклон.
Временной диапазон	20 нс ~ 10 с
Триггер сверхурочной работы
Режим со временем	Нарастающий край или спадающий край
Временной диапазон	20 нс ~ 10 с
Альтернативный триггер
Запуск по каналу 1	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск по каналу 2	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск счетчика частоты
Разрешение считывания	6 цифр
Точность (типичная)	±30ppm (включая все ошибки опорной частоты и ошибки счета ±1)
Диапазон частот	Связь по переменному току, от минимальной частоты 4 Гц до номинальной полосы пропускания
Источник сигнала	Режимы запуска по ширине импульса или по фронту: все доступные источники запуска Счетчик частоты измеряет источник запуска в любое время, в том числе, когда сбор данных осциллографа приостанавливается из-за изменений в рабочем состоянии или завершен сбор данных об одиночном импульсе. Режим запуска по длительности импульса: осциллограф подсчитывает импульсы значительной амплитуды в пределах окна измерения длительностью 1 с, которые квалифицируются как триггерные события, например, узкие импульсы в последовательности импульсов ШИМ, если установлен режим < и для ширины задано относительно небольшое время. Режим запуска по фронту: осциллограф считает все фронты достаточной амплитуды и правильной полярности. Режим Video Trigger: Частотомер не работает.
Мера
Курсорное измерение	Руководство: Разница напряжения между курсорами: △ V Разница во времени между курсорами:              △ T Обратная              величина △ T в герцах (1/ΔT); Трассировка: напряжение и время в точке сигнала;
Автоматическое измерение	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время нарастания, время спада, + ширина импульса, - ширина импульса, задержка 1-2 нарастания, задержка 1-2 падения, + долг, - долг, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
Область тренда	1,2 млн баллов
Основные Характеристики
Разрешение экрана	640 пикселей по горизонтали на 480 пикселей по вертикали
Контраст дисплея	Регулируется (16 передач) с индикатором выполнения
Выход компенсатора датчика
Выходное напряжение (типичное)	Около 2 В пик-пик на нагрузке ≥ 1 МОм
Частота (типичная)	1 кГц
Источник питания
Напряжение питания	Вход переменного тока: 100-240 ВАCRMS, 1,5 А макс., 50 Гц ~ 60 Гц; Выход постоянного тока: 12 В, 3 А
Потребляемая мощность	<30 Вт
Относящийся к окружающей среде
Температура	Эксплуатация: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃ ); В нерабочем состоянии: от -40 ℉ до 159,8 ℉ (от -40 ℃ до +71 ℃ )
Метод охлаждения	Конвекция
Влажность	+104 ℉ или ниже (+40 ℃ или ниже): относительная влажность ≤90%; от 106 ℉ до 122 ℉ (от +41 ℃ до 50 ℃ ): относительная влажность ≤60%
Высота	Эксплуатация: ниже 3000 м (10 000 футов); В нерабочем состоянии: ниже 15 000 м (50 000 футов)
механический
Размер	260мммм; 220мм; 75мм
Масса	2,5 кг (без упаковки)

Режим цифрового мультиметра
Максимум. разрешение	6000 отсчетов
Режимы тестирования цифрового мультиметра	Напряжение, ток, сопротивление, емкость, диод и непрерывность
Максимум. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 В
Максимум. Входной ток	Переменный ток: 10А, постоянный ток: 10А
Входное сопротивление	10МОм
График  трендов цифрового мультиметра	1,2 млн баллов
Спектр	разрешение	Точность	разрешение
Напряжение постоянного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
	800В		1В
Напряжение переменного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
постоянный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
переменный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
Сопротивление	600 Ом	±1%±3 цифры	0,1 Ом
	6 000 кОм		1 Ом
	60,00 кОм		10 Ом
	600,0 кОм		1 кОм
	6.000 МОм		10 кОм
	60,00 МОм	±1%±5 цифр	100 кОм
Емкость	40,00 нФ	±2%±5 цифр	10 пФ
	400,0 нФ		100пФ
	4.000 мкФ		1 нФ
	40,00 мкФ		10 нФ
	400,0 мкФ		100 нФ
	Внимание: наименьшее значение емкости, которое можно измерить в 5нФ
Диод	0В~2.0В
ВКЛ-ВЫКЛ тест	<10 Ом
