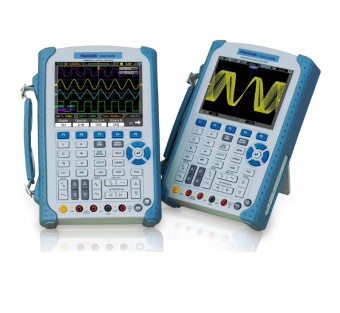

Осциллограф портативный Hantek серия DSO1000B

Осциллограф с полосой пропускания 60–200 МГц;
Частота дискретизации 1 Гвыб/с, глубина памяти 1 Мб и цифровой мультиметр на 6000 отсчетов с аналоговой гистограммой;
5,6-дюймовый цветной ЖК-дисплей TFT с высоким разрешением (640*480).

Особенности:

• Широкополосный осциллограф 60–200 МГц, частота дискретизации 1 Гвыб/с и цифровой мультиметр на 6000 отсчетов с аналоговой гистограммой.
• 1M Глубина памяти.
• Высокая частота обновления (2500 кадров).
• Большой 5,6-дюймовый цветной ЖК-дисплей TFT; Высокое разрешение (640*480); Дизайн с двумя окнами - более четкий, более подробный.
• Автоматическая настройка одним касанием оптимизирует положение, диапазон, временную развертку и запуск, чтобы обеспечить стабильное отображение сигнала практически любой формы.
• Простое в использовании всплывающее меню со встроенной многоязычной справочной системой.
• 32 автоматических измерения.
• Математика осциллограмм: сложение, вычитание, умножение и деление.
• Хранить и вспоминать окончено.
• Автоматические измерения слежения за курсором.
• XY-режим.
• Встроенная функция БПФ преобразует сигнал во временной области в его частотные составляющие для измерения содержания гармоник и искажений в системах.
• Регистратор сигналов для захвата/воспроизведения входных сигналов с каналов 1 и 2 с максимальной длиной записи 1000 кадров.
• Функция Pass/Fail сравнивает сохраненную форму сигнала с неизвестным входным сигналом.
• Средний режим для сглаживания сигналов.
• Выход прямоугольной формы (2 В, 1 кГц) для настройки датчика.
• Полноскоростной интерфейс USB Host/Device 2.0, поддержка съемного диска, опциональная локальная сеть, простота управления с ПК или на большом расстоянии.
• Размеры (мм): 240 (Д) x 165 (Ш) x 50 (В), легко переносятся.

Технические характеристики:

Модель	ДСО1202Б	ДСО1102Б	ДСО1062Б
Приобретение
Примеры режимов	Выборка в реальном времени: 1 Гвыб/с;  Эквивалентный образец: 25GS/s
Режимы сбора
Обычный	Только обычные данные
Пиковое обнаружение	Высокочастотный и случайный захват глит
Средний	Среднее значение Wavefom, выбираемое 4,8,16,32,64,128
Входы
Входы	переменный ток, постоянный ток, земля
Вводит сопротивление	1МОм±2% ‖20пФ±3пФ
Затухание зонда	1Х, 10Х
Поддерживаемый коэффициент затухания пробника	1Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	CAT I и CAT II: 300 VRMS (10×), категория установки; CAT III: 150 ВСКЗ (1×); Категория установки II: снижение на 20 дБ/декада выше 100 кГц до пикового напряжения 13 В переменного тока на частоте 3 МГц* и выше. Для несинусоидальных сигналов пиковое значение должно быть меньше 450 В. Продолжительность отклонения выше 300 В должна быть менее 100 мс. Среднеквадратический уровень сигнала, включая все компоненты постоянного тока, удаленные через связь по переменному току, должен быть ограничен 300 В. Превышение этих значений может привести к повреждению осциллографа.
Горизонтальный
Диапазон частоты дискретизации	500 МС/с -- 1 ГС/с
Интерполяция сигнала	(грех х)/х
Длина записи	1М
Диапазон сек/дел	2 нс/дел~2000 с/дел,	4 нс/дел~2000 с/дел,
Частота дискретизации и точность времени задержки	500 пс (с любым временным интервалом ≥ 1 мс)
Диапазон позиций	от 2 нс/дел до 8 нс/дел;  (-8дел×с/дел) до 20 мс;	от 4 нс/дел до 8 нс/дел; (-8div xs/div) до 40 мс; от 20 нс/дел до 80 мкс/дел; (-8дел×с/дел) до 40 мс; 200 мкс/дел до 40 с/дел; (-8дел×с/дел) до 400 с;
Точность измерения дельты времени  (полная полоса пропускания)	Однократный, нормальный режим: ± (1 интервал выборки +100ppm × показание + 0,6 нс); >16 средних значений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = с/дел ÷ 200
Вертикальный
Вертикальное разрешение	8-битное разрешение, одновременная выборка всех каналов
Диапазон смещения	от 2 мВ/дел до 20 мВ/дел, ±400 мВ; от 50 мВ/дел до 200 мВ/дел, ±2 В; от 500 мВ/дел до 2 В/дел, ±40 В; 5В/дел, ±50В
Пропускная способность	200 МГц	100 МГц	60 МГц
Время нарастания в BNC (типичное)	1,8 нс	3,5 нс	5,8 нс
Математика	+, -, *, /, БПФ
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точки выборки
Ограничение пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 5 В/дел до 10 мВ/дел; ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел
Точность измерения постоянного тока,  средний режим сбора данных	Когда вертикальное смещение равно нулю и N ≥16:± (3% × показание + 0,1 дел + 1 мВ), выбирается только 10 мВ/дел или больше;  Когда вертикальное смещение не равно нулю и N≥16: ± [3% × (показание + вертикальное положение) + 1% вертикального положения + 0,2дел]; Добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; добавьте 50 мВ для настроек от 200 мВ/дел до 5 В/дел.
Повторяемость измерения напряжения,  средний режим сбора данных	Дельта вольт между любыми двумя средними значениями ≥16 сигналов, полученных при одинаковых настройках и окружающих условиях.
Вызывать
Типы триггеров	Edge, Video, Pulse, Slope, Over time, Alternative
Источник триггера	CH1, CH2, линия переменного тока
Режимы запуска	Авто, Нормальный
Тип соединения	DC, AC, подавление шума, подавление ВЧ, подавление НЧ
Чувствительность триггера (тип триггера по фронту)	Постоянный ток (CH1, CH2): 1 дел от постоянного тока до 10 МГц; 1,5 дел от 10 МГц до 100 МГц; 2дел от 100MHz до Full; AC: ослабляет сигналы ниже 10 Гц; HF Reject: ослабляет сигналы выше 80 кГц; Отклонение НЧ: То же, что и ограничения связи по постоянному току для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц
Диапазон уровня срабатывания	CH1/CH2: ±8 делений от центра экрана;
Точность уровня запуска (типичная) Точность для сигналов с временем нарастания и спада ≥20 нс	CH1/CH2: 0,2 дел × вольт/дел в пределах ±4 деления от центра экрана;
Установите уровень на 50% (обычно)	Работает с входными сигналами ≥50 Гц
Видео триггер
Тип триггера видео	CH1, CH2: размах амплитуды в 2 деления;
Форматы сигналов и частота полей, тип триггера видео	Поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии
Диапазон удержания	100 нс ~ 10 с
Триггер ширины импульса
Режим запуска по ширине импульса	Триггер, когда (< , >, = или ≠); Положительный импульс или отрицательный импульс
Триггерная точка длительности импульса	Равно: осциллограф запускается, когда задний фронт импульса пересекает уровень запуска. Not Equal: Если импульс уже указанной ширины, точкой запуска является задний фронт. В противном случае осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса. Меньше чем: точка срабатывания — задний фронт. Больше чем (также называется триггером сверхурочной работы): осциллограф срабатывает, когда длительность импульса превышает время, указанное в качестве длительности импульса.
Диапазон длительности импульса	20 нс ~ 10 с
Триггер наклона
Режим триггера наклона	Триггер, когда (< , > , = или ≠ ); Положительный наклон или отрицательный наклон
Триггерная точка наклона	Равно: осциллограф запускается, когда наклон формы волны равен установленному наклону. Not Equal: осциллограф запускается, когда наклон формы сигнала не равен установленному наклону. Меньше чем: осциллограф запускается, когда наклон сигнала меньше установленного. Больше, чем: осциллограф запускается, когда наклон сигнала превышает установленный наклон.
Временной диапазон	20 нс ~ 10 с
Триггер сверхурочной работы
Режим со временем	Нарастающий край или спадающий край
Временной диапазон	20 нс ~ 10 с
Альтернативный триггер
Запуск по каналу 1	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск по каналу 2	Внутренний триггер: фронт, ширина импульса, видео, наклон
Запуск счетчика частоты
Разрешение считывания	6 цифр
Точность (типичная)	±30ppm (включая все ошибки опорной частоты и ошибки счета ±1)
Диапазон частот	Связь по переменному току, от минимальной частоты 4 Гц до номинальной полосы пропускания
Источник сигнала	Режимы запуска по ширине импульса или по фронту: все доступные источники запуска Счетчик частоты измеряет источник запуска в любое время, в том числе, когда сбор данных осциллографа приостанавливается из-за изменений в рабочем состоянии или завершен сбор данных об одиночном импульсе. Режим запуска по длительности импульса: осциллограф подсчитывает импульсы значительной амплитуды в пределах окна измерения длительностью 1 с, которые квалифицируются как триггерные события, например, узкие импульсы в последовательности импульсов ШИМ, если установлен режим < и для ширины задано относительно небольшое время. Режим запуска по фронту: осциллограф считает все фронты достаточной амплитуды и правильной полярности. Режим Video Trigger: Частотомер не работает.
Мера
Курсорное измерение	Разница напряжения между курсорами: △V Разница во времени между курсорами: △T Обратная величина △T в герцах (1/ΔT)
Автоматическое измерение	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время нарастания, время спада, + ширина импульса, - ширина импульса, задержка 1-2 нарастания, задержка 1-2 падения, + долг, - долг, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
Общие характеристики
Отображать
Разрешение экрана	640 пикселей по горизонтали на 480 пикселей по вертикали
Контраст дисплея	Регулируется (16 передач) с индикатором выполнения
Выход компенсатора датчика
Выходное напряжение (типичное)	Около 5Vpp при нагрузке ≥1MΩ
Частота (типичная)	1 кГц
Источник питания
Напряжение питания	Вход переменного тока: 100-240 В СКЗ, 0,6 А макс., 50 Гц ~ 60 Гц; Выход постоянного тока: 9 В, 2 А
Потребляемая мощность	<30 Вт
Относящийся к окружающей среде
Температура	Эксплуатация: от 32℉ до 122℉ (от 0℃ до 50℃); В нерабочем состоянии: от -40 ℉ до 159,8 ℉ (от -40 ℃ до +71 ℃)
Метод охлаждения	Конвекция
Влажность	+104℉ или ниже (+40℃ или ниже): относительная влажность ≤90%; От 106℉ до 122℉ (от +41℃ до 50℃): относительная влажность ≤60%
Высота	Эксплуатация: ниже 3000 м (10 000 футов); В нерабочем состоянии: ниже 15 000 м (50 000 футов)
механический
Размер	Длина 245 мм; Ширина 163мм; Высота 52 мм
Масса	2,8 кг (с упаковкой); 1,2 кг (без упаковки)

Режим цифрового мультиметра
Максимум. разрешение	6000 отсчетов
Режимы тестирования цифрового мультиметра	Напряжение, ток, сопротивление, емкость, диод и непрерывность
Максимум. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 В
Максимум. Входной ток	Переменный ток: 10А, постоянный ток: 10А
Входное сопротивление	10МОм
График  трендов цифрового мультиметра	1,2 млн баллов
Спектр	разрешение	Точность	разрешение
Напряжение постоянного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
	800В		1В
Напряжение переменного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
постоянный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
переменный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
Сопротивление	600 Ом	±1%±3 цифры	0,1 Ом
	6 000 кОм		1 Ом
	60,00 кОм		10 Ом
	600,0 кОм		1 кОм
	6.000 МОм		10 кОм
	60,00 МОм	±1%±5 цифр	100 кОм
Емкость	40,00 нФ	±2%±5 цифр	10 пФ
	400,0 нФ		100пФ
	4.000 мкФ		1 нФ
	40,00 мкФ		10 нФ
	400,0 мкФ		100 нФ
	Внимание: наименьшее значение емкости, которое можно измерить в 5нФ
Диод	0В~2.0В
ВКЛ-ВЫКЛ тест	<10 Ом
