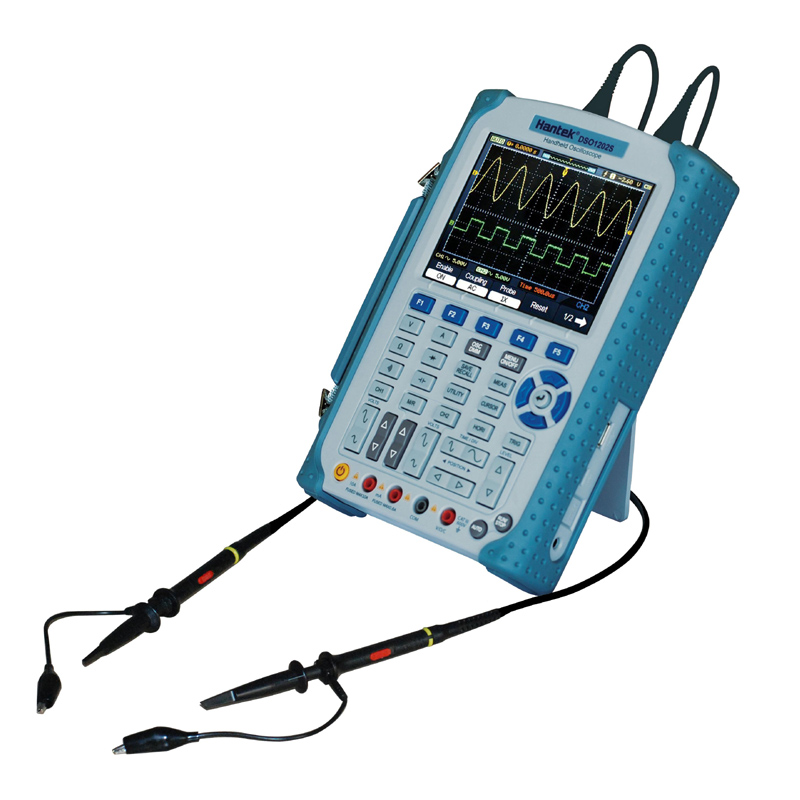

Осциллограф портативный Hantek серия DSO1000S

Изолированный уровень: 1000 В CATII, 600 В CATIII;
Осциллограф с полосой пропускания 60–200 МГц;
Частота дискретизации 1 Гвыб/с, глубина памяти 1 Мб и цифровой мультиметр на 6000 отсчетов с аналоговой гистограммой;
5,6-дюймовый цветной ЖК-дисплей TFT с высоким разрешением (640*480).

Особенности:

• Изолированный уровень: 1000 В CATII, 600 В CATIII.
• Широкополосный осциллограф 60–200 МГц, частота дискретизации 1 Гвыб/с, цифровой мультиметр на 6000 отсчетов с аналоговым барографом и регистратором данных.
• 1M Глубина памяти.
• Высокая частота обновления (2500 кадров).
• Большой 5,6-дюймовый цветной TFT-дисплей с высоким разрешением (640 * 480), дизайн с двумя окнами - более четкий, более подробный.
• Автоматическая настройка одним касанием оптимизирует положение, диапазон, временную развертку и запуск, чтобы обеспечить стабильное отображение сигнала практически любой формы.
• Простое в использовании всплывающее меню со встроенной многоязычной справочной системой.
• 32 автоматических измерения.
• Математика осциллограмм: сложение, вычитание, умножение и деление.
• Хранить и вспоминать окончено.
• XY-режим.
• Встроенная функция БПФ преобразует сигнал во временной области в его частотные составляющие для измерения содержания гармоник и искажений в системах.
• Регистратор сигналов для захвата/воспроизведения входных сигналов с каналов 1 и 2 с максимальной длиной записи 1000 кадров.
• Функция Pass-Fail сравнивает сохраненную форму сигнала с неизвестным входом.
• Средний режим для сглаживания сигналов.
• Выход прямоугольной формы (2 В, 1 кГц) для настройки датчика.
• Полноскоростной интерфейс USB Host/Device 2.0, поддержка съемного диска, опция LAN, простота управления с ПК или на расстоянии.
•  Размеры (мм): 245 (Д) x 163 (Ш) x 52 (В), легко переносятся.

Технические характеристики:

Модель	ДСО1202С	ДСО1152С	ДСО1122С	ДСО1062С
Пропускная способность	200 МГц	150 МГц	120 МГц	60 МГц
Канал	2
Частота реальной выборки	1 Гвыб/с
Эквивалентная частота дискретизации	25 Гвыб/с
Длина записи	1М
Время Риша	≤1,7 нс/≤2,3 нс/≤2,9 нс/≤5,8 нс
Точность временной базы	±50 частей на миллион
Диапазон временной развертки	2нс/див-2000с/див	2нс/див-2000с/див	2нс/див-2000с/див	4нс/дел-2000с/дел
Видео Помощь	--
SD Card	--
Входное сопротивление	1 МОм
ВОЛЬТ/ДЕЛ Диапазон	2 мВ/дел ～5 В/дел
аналого-цифровой преобразователь	8 бит
Диапазон позиций	±50 В (5 В/дел), ±40 В (2 В/ дел ～500 мВ/дел), ±2 В (200 мВ/ дел ～50 мВ/дел), ±400 мВ (20 мВ/ дел ～2 мВ/дел).
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 5 В/дел до 10 мВ/дел; ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 2 мВ/дел.
Ограничение пропускной способности	20 МГц
Типы триггеров	Edge, Video, Pulse, Slope, Over time, Alternative
Источник триггера	канал 1, канал 2
Математика	+,-,х,÷,БПФ
Курсорное измерение	Разница напряжений между курсорами: △ В; Разница во времени между курсорами: △ T; Обратная величина △ T в герцах (1/ΔT);
Автоматическое измерение	Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время нарастания, время спада, + ширина импульса, - ширина импульса, задержка 1-2 нарастания, задержка 1-2 падения, + долг, - долг, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Плавающее напряжение между BNC и землей	600 В КАТ. III, 1000 В КАТ. II
Плавающее напряжение между каждым каналом	600 В КАТ. III, 1000 В КАТ. II
Плавающее напряжение между мультиметром и землей	1000В
между входными портами напрямую	400 В КАТ II
Вход с датчика 10:1	600 В КАТ. III, 1000 В КАТ. II
Цифровой мультиметр Макс. разрешение	6000 отсчетов
Режимы тестирования	Напряжение, ток, сопротивление, емкость, диод и непрерывность
Максимум. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 В
Максимум. Входной ток	Переменный ток: 10А, постоянный ток: 10А
Максимум. Входное сопротивление	10МОм
Отображать	5,6-дюймовый цветной TFT-дисплей 16K, 640*480 точек
Размер	245 мм х 163 мм х 52 мм
Масса	1,3 кг (без упаковки)
Стандартный зонд	ПП200Бх2	P7150x2	P7150x2	P7060x2

Режим цифрового мультиметра
Максимум. разрешение	6000 отсчетов
Режимы тестирования цифрового мультиметра	Напряжение, ток, сопротивление, емкость, диод и непрерывность
Максимум. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 В
Максимум. Входной ток	Переменный ток: 10А, постоянный ток: 10А
Входное сопротивление	10МОм
График  трендов цифрового мультиметра	1,2 млн баллов
Спектр	разрешение	Точность	разрешение
Напряжение постоянного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
	800В		1В
Напряжение переменного тока	60,00 мВ	±1%±3 цифры	10 мкВ
	600,0 мВ		100 мкВ
	6.000В		1 мВ
	60,00 В		10 мВ
	600,0 В		100 мВ
постоянный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
переменный ток	60,00 мА	±1%±5 цифр	10 мкА
	600,0 мА	±1,5%±5 цифр	100 мкА
	6.000А		1 мА
	10.00А		10 мА
Сопротивление	600 Ом	±1%±3 цифры	0,1 Ом
	6 000 кОм		1 Ом
	60,00 кОм		10 Ом
	600,0 кОм		1 кОм
	6.000 МОм		10 кОм
	60,00 МОм	±1%±5 цифр	100 кОм
Емкость	40,00 нФ	±2%±5 цифр	10 пФ
	400,0 нФ		100пФ
	4.000 мкФ		1 нФ
	40,00 мкФ		10 нФ
	400,0 мкФ		100 нФ
	Внимание: наименьшее значение емкости, которое можно измерить в 5нФ
Диод	0В~2.0В
ВКЛ-ВЫКЛ тест	<10 Ом
