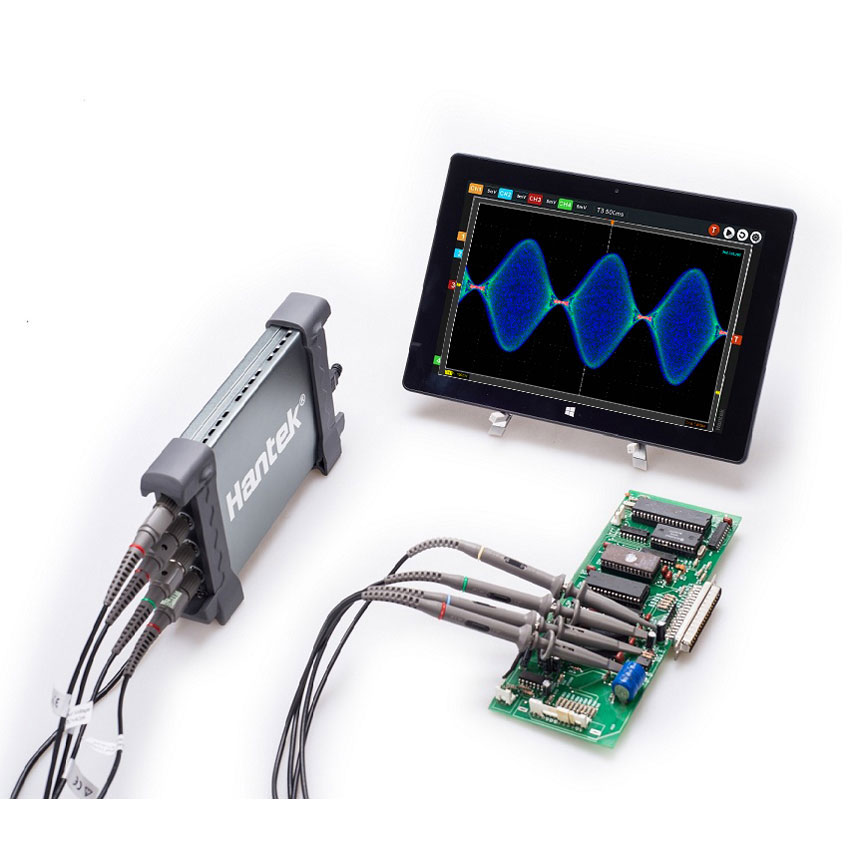

USB-осциллограф для ПК Hantek серия Hantek6004EU

4 аналоговых канала, скорость захвата сигнала составляет 400 000 кадров в секунду. Частота дискретизации в реальном времени 1 Гвыб/с, полоса пропускания 250 МГц. Глубина памяти 128Mpts, фрагментация 80000 секций. Он питается от интерфейса USB2.0, устройства plug and play с небольшим размером, которое легко носить с собой. Высокая производительность, тест «пройдено/не пройдено», находчивая функция триггера, динамическое отслеживание курсора, запись осциллограммы и функция воспроизведения.

Функции:

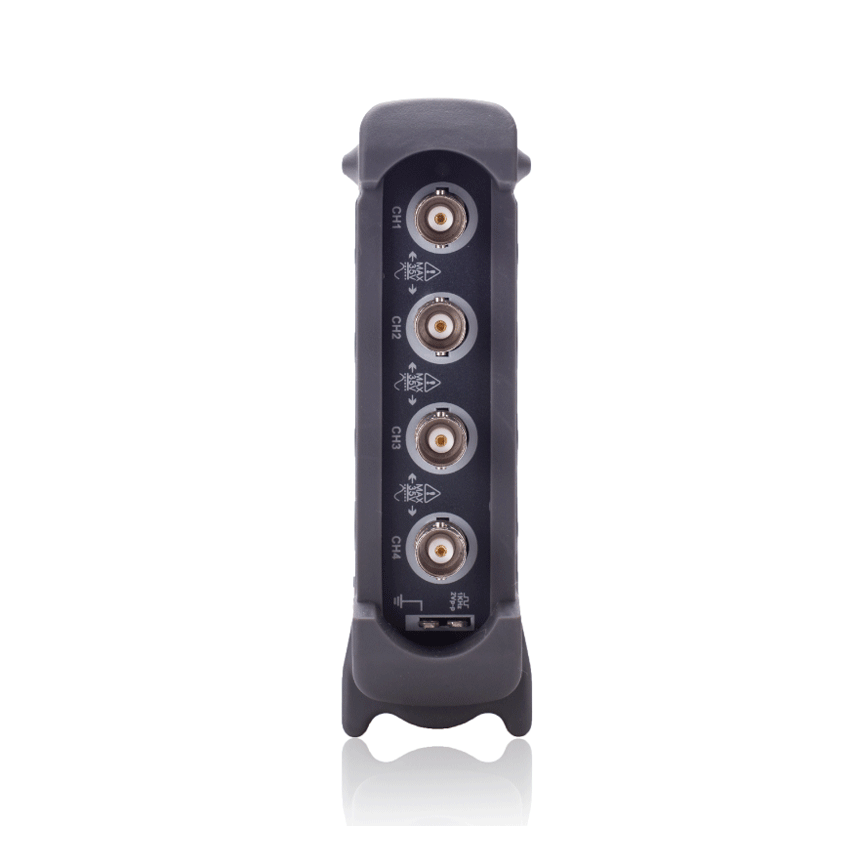

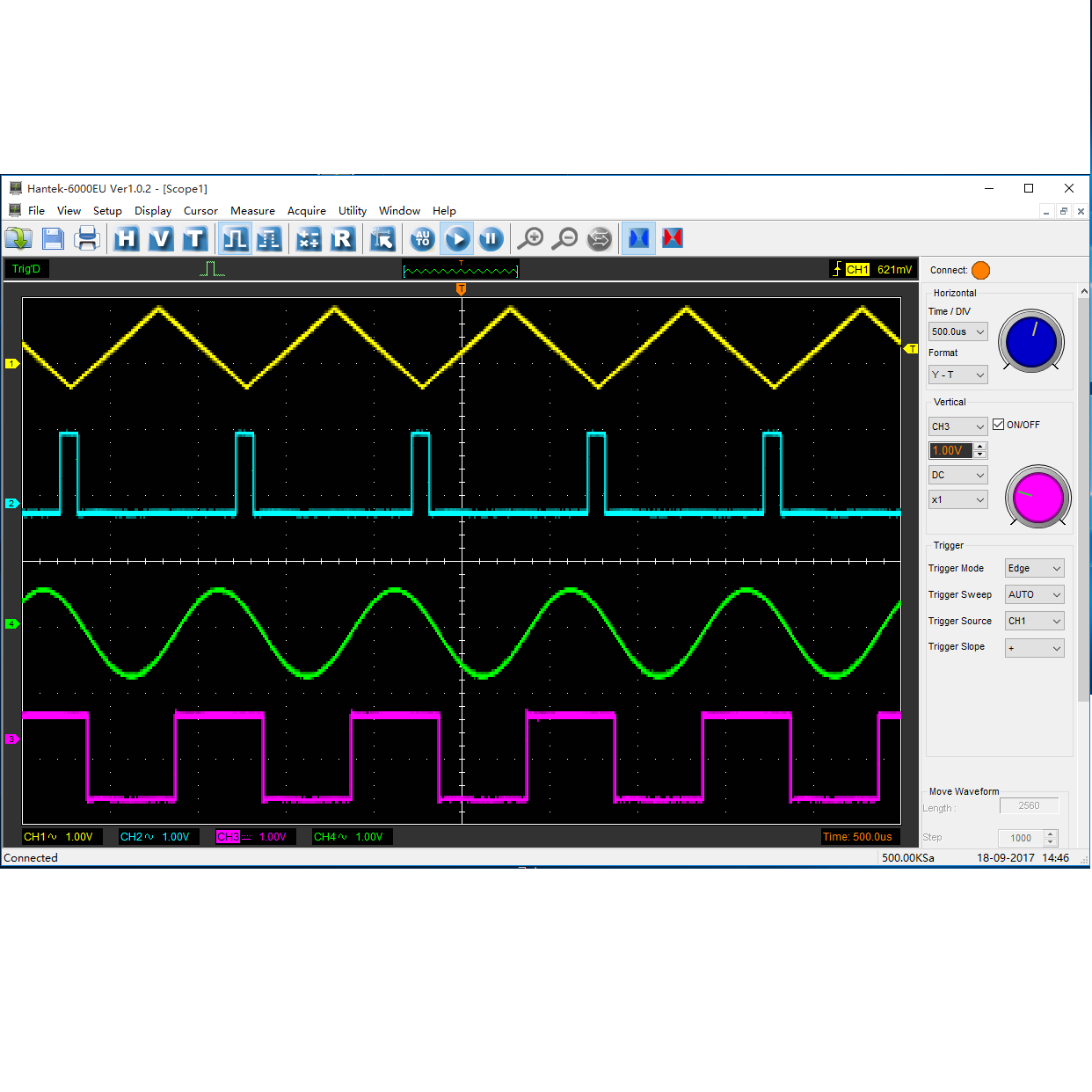

•  4 аналоговых канала, скорость захвата сигнала составляет 400 000 кадров в  секунду.
• Частота дискретизации в реальном времени 1 Гвыб/ с, входная чувствительность 500 мкВ-10 В/дел и полоса пропускания 250 МГц .

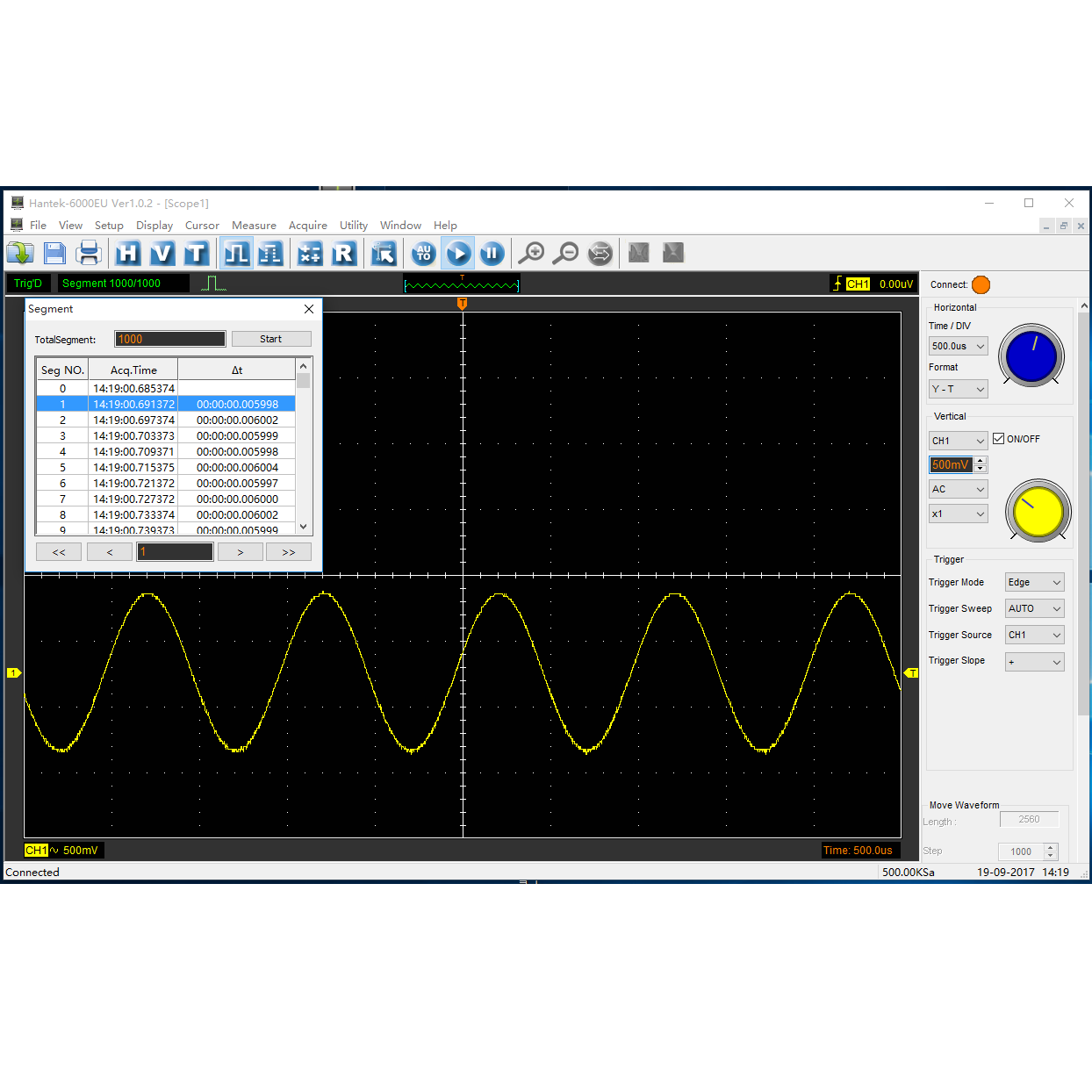

• Глубина памяти 128Mpts,  фрагментация 80000  секций. Сегментный захват захватывает событие, удовлетворяющее условию, с очень малым временем простоя.
• Пройден/не пройден тест, находчивая функция триггера, динамическое отслеживание курсора, функция записи формы волны и функция воспроизведения. Рабочий интерфейс аналогичен настольному осциллографу, прост в эксплуатации и имеет высокую производительность.
• Хороший механический дизайн с небольшими размерами, который легко носить с собой. Внешний корпус выполнен из того же материала, что и iPad – анодированный алюминий. Обладает отличной термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшена.
• Подходит для портативных компьютеров, настольных ПК и ремонта / ремонта производственной линии. Подходит для использования в командировках.
  Поддержка программного обеспечения: Windows10, Windows 8, Windows 7
• Данные формы сигнала могут быть выведены в форматы EXCEL, BMP, JPG в виде категории времени и напряжения.
•  Более 20 видов функций автоматического измерения, функция проверки PASS/FAIL, подходит для инженерных приложений.
•  Усреднение формы сигнала, послесвечение, управление яркостью, реверс, сложение, вычитание, умножение, деление, отображение XY. Анализатор спектра БПФ
•  Один компьютер может подключаться к нескольким осциллографам, легко расширяя количество каналов.
• Предоставить вторичную библиотеку DLL для разработки; Предоставьте примеры разработки Labview\VB\VC \QT

Технические характеристики:

Модель	Hantek6254EU	Hantek6204EU	Hantek6104EU	Хантек6074EU
Пропускная способность	250 МГц	200 МГц	100 МГц	70 МГц
Канал	4 ВП
Частота дискретизации в реальном времени	1 Гвыб/с
Объем памяти	128М
Точность временной базы	±50 частей на миллион
Диапазон временной развертки	2нс/дел-1000с/дел (1-2-5 последовательностей)
Входное сопротивление	1 МОм 25 пФ
Входная чувствительность	2 мВ/дел ～10 В/дел
Вертикальное разрешение	8 бит
Диапазон вертикального смещения	500 мкВ ~ 10 В/дел при щупе x1; 5 мВ ~ 100 В/дел @ датчик x10 ;
	50 мВ ~ 1000 В/дел при щупе x100; 500 мВ ~ 10000 В/дел при щупе x1000
Точность усиления постоянного тока	±3%
Ограничение пропускной способности	20 МГц
Режим триггера	Край, Импульс, Видео, Альтернатива
Источник триггера	Канал 1, канал 2, канал 3, канал 4
Процесс сигнала формы волны	+,-,x,÷,БПФ, инвертировать
Курсоры Измерение	Крест, След, Горизонтальный, Вертикальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Положительная ширина, Отрицательная ширина, Рабочий цикл
Объем	175 мм * 105 мм * 25 мм
Масса	0,9 кг
Аксессуар	2 пассивных щупа, 2 зажима Gator
