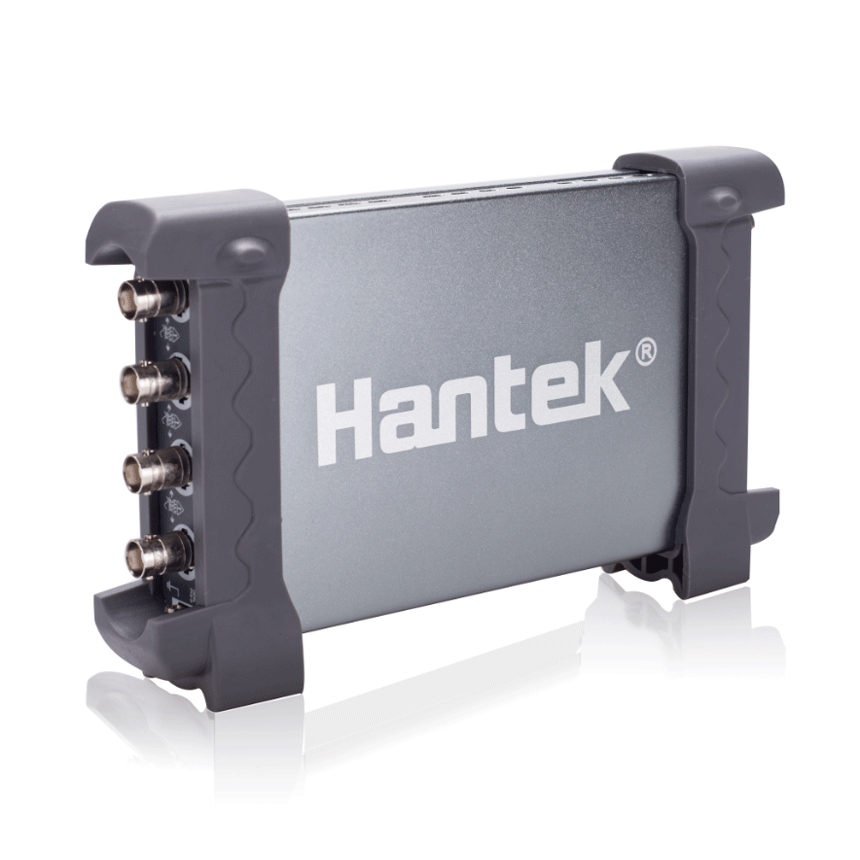

USB-осциллограф для ПК Hantek серия Hantek6004BD

​4-канальный​ осциллограф и функции/произвольные сигналы. генератор сигналов. Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации 1 Гвыб/с в реальном времени, входную чувствительность 2 мВ-10 В/дел, полосу пропускания 250 МГц и генератор сигналов произвольной формы. Он питается от интерфейса USB2.0, устройства plug and play с небольшим размером, которое легко носить с собой. Высокая производительность, тест «пройдено/не пройдено», находчивая функция триггера, динамическое отслеживание курсора, запись осциллограммы и функция воспроизведения.

Особенности:

• 4-канальный осциллограф и функции/произвольные сигналы. генератор сигналов.
• Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации 1 Гвыб/с в реальном времени, входную чувствительность 2 мВ-10 В/дел и полосу пропускания 250 МГц.
• Функция/Генератор сигналов произвольной формы: DDS 200 Мвыб/с, вертикальное разрешение 12 бит, встроенный набор стандартных сигналов, легко редактируемый сигнал произвольной формы, что удобно для повторного появления датчика и другого нерегулярного сигнала.
• Пройден/не пройден тест, находчивая функция триггера, динамическое отслеживание курсора, функция записи формы волны и функция воспроизведения. Рабочий интерфейс аналогичен настольному осциллографу, прост в эксплуатации и имеет высокую производительность.
• Интерфейс USB2.0, устройство plug and play.

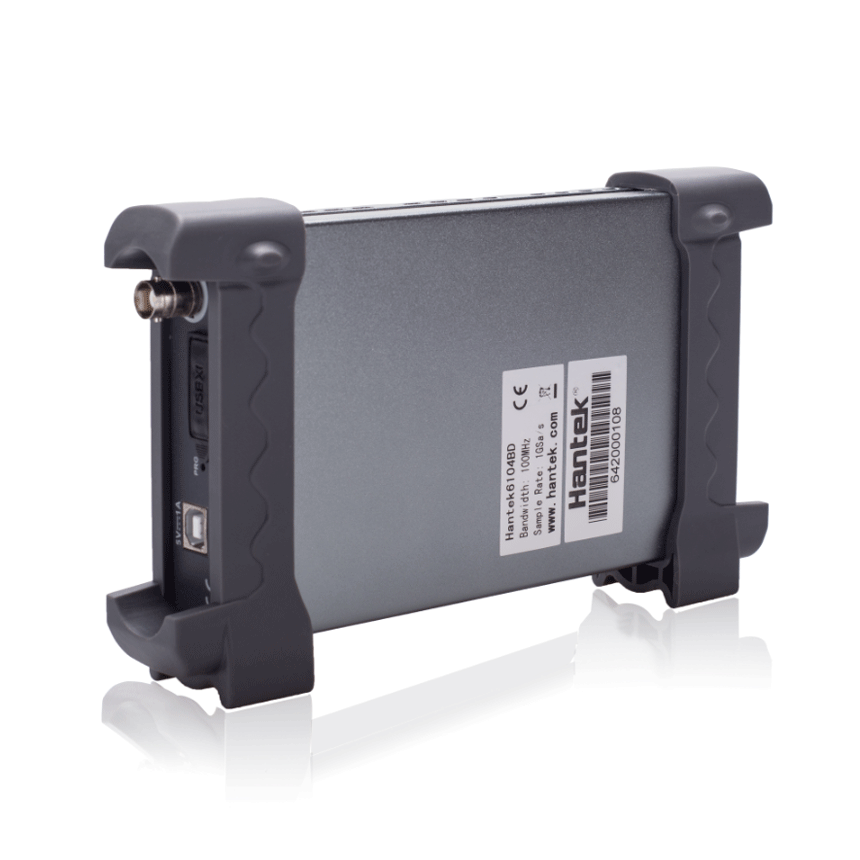

• Хороший механический дизайн с небольшими размерами, который легко носить с собой. Внешний корпус выполнен из того же материала, что и iPad – анодированный алюминий. Обладает отличной термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшена.

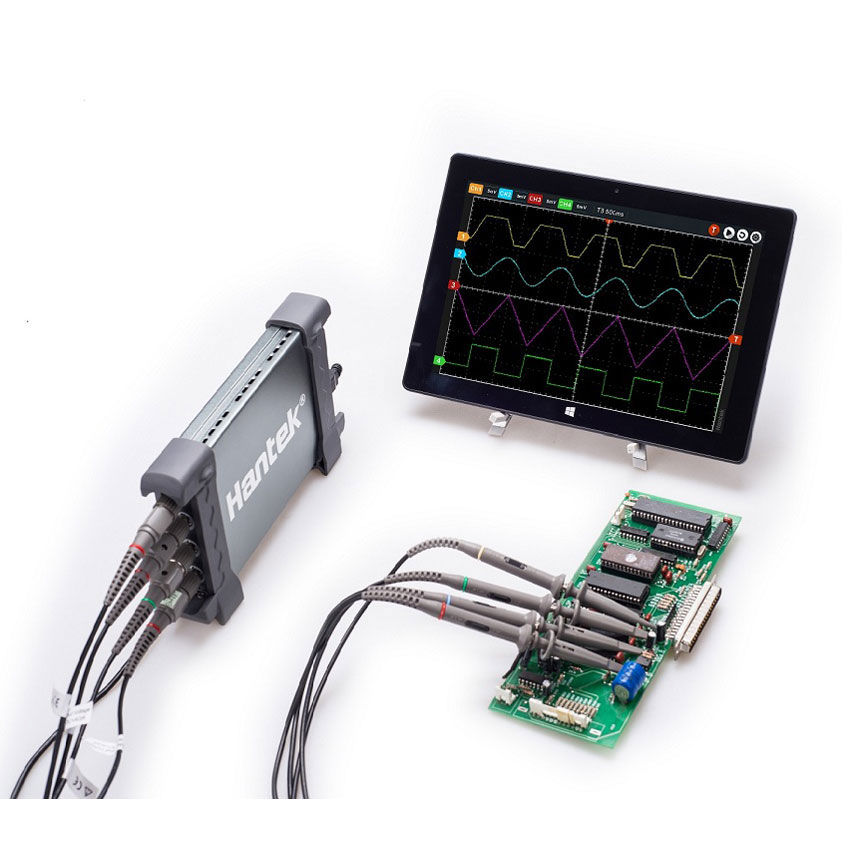

• Подходит для портативных компьютеров, настольных ПК и ремонта / ремонта производственной линии. Подходит для использования в командировках.
• Поддержка программного обеспечения: Windows10, Windows 8, Windows 7
• Данные формы сигнала могут быть выведены в форматы EXCEL, BMP, JPG в виде категории времени и напряжения.
• Более 20 видов функций автоматического измерения, функция проверки PASS/FAIL, подходит для инженерных приложений.
• Запуск и декодирование последовательной шины. Информация о протоколе шины может быть быстро и интуитивно отображена в виде таблицы.
• Усреднение формы сигнала, послесвечение, управление яркостью, реверс, сложение, вычитание, умножение, деление, отображение XY.
• Анализатор спектра БПФ
• Один компьютер может подключаться к нескольким осциллографам, легко расширяя количество каналов.
• Предоставить вторичную библиотеку DLL для разработки; Предоставьте примеры разработки Labview\VB\VC.

Технические характеристики:

Модель	Хантек6074БД/Хантек6104БД/Хантек6204БД/Хантек6254БД
Пропускная способность	70 МГц/100 МГц/200 МГц/250 МГц

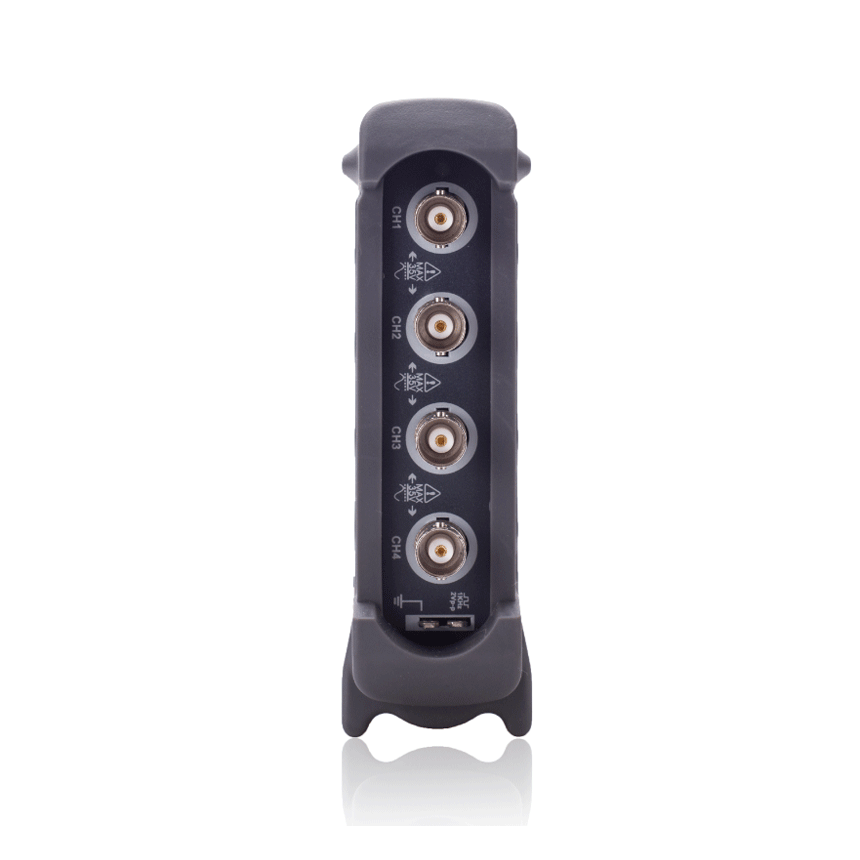

Канал	4 ВП
Частота дискретизации в реальном времени	1 Гвыб/с
Объем памяти	64К
Точность временной базы	±50 частей на миллион
Диапазон временной развертки	2нс/дел-1000с/дел (1-2-4 последовательности)
Входное сопротивление	1 МОм 25 пФ
Входная чувствительность	2 мВ/дел ～10 В/дел
Вертикальное разрешение	8 бит
Диапазон вертикального смещения	2 мВ ～ 10 В /дел при щупе x1; 20 мВ ～ 100 В /дел при щупе x10 ; 200 мВ ~ 1000 В /дел при щупе x100;  2В ～10000В/дел @ датчик x1000
Точность усиления постоянного тока	±3%
Ограничение пропускной способности	20 МГц
Режим триггера	Край, Импульс, Видео, Альтернатива
Источник триггера	Канал 1, канал 2, канал 3, канал 4
Процесс сигнала формы волны	+,-,x,÷,БПФ, инвертировать
Курсоры Измерение	Крест, След, Горизонтальный, Вертикальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Положительная ширина, Отрицательная ширина, Рабочий цикл

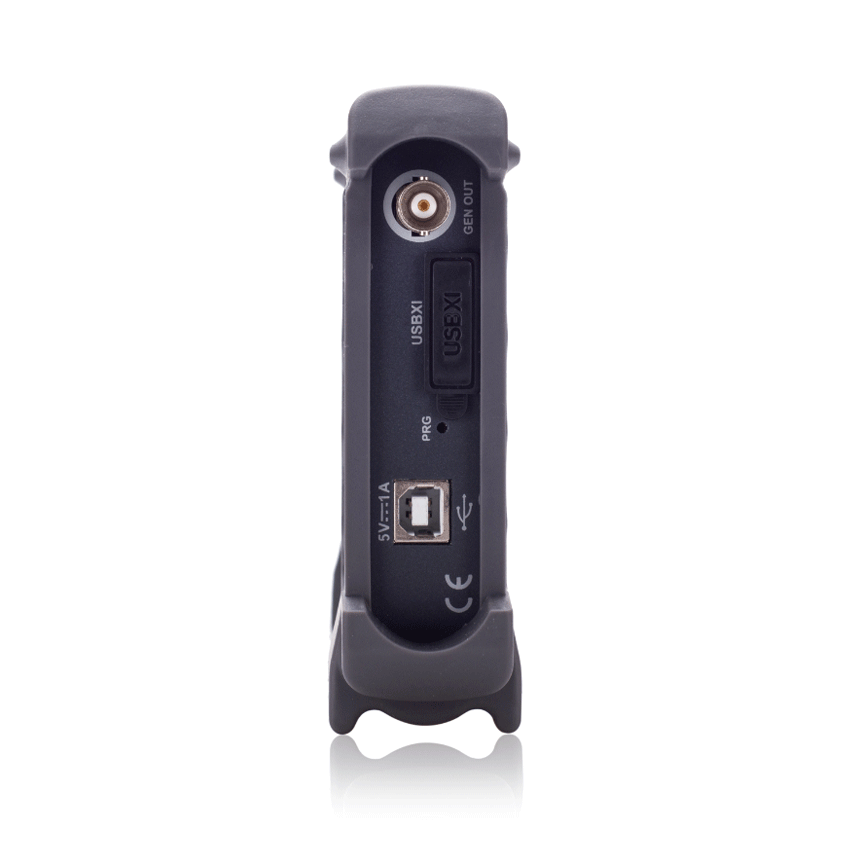

Режим генератора сигналов произвольной формы
Частота сигнала	постоянный ток ~ 25 МГц
ЦАП	2K ~ 200 МГц регулируемый
Разрешение по частоте	0,10%
Канал	1-канальный выходной сигнал
Глубина сигнала	2 кСа
Вертикальное разрешение	12 бит
Стабильность частоты	<30 частей на миллион
Амплитуда волны	±3,5 В Макс.
Выходное сопротивление	50 Ом
Выходной ток	50 мА, Iпик=50 мА
Полоса пропускания системы	25М
Гармоническое искажение	-50 дБн (1 кГц),   -40 дБн (10 кГц)
Общие характеристики
Объем	175 мм * 105 мм * 25 мм
Масса	0,9 кг
Аксессуар	2 пассивных щупа, 2 шнура с зажимом Gator , 1 кабель BNC-BNC
