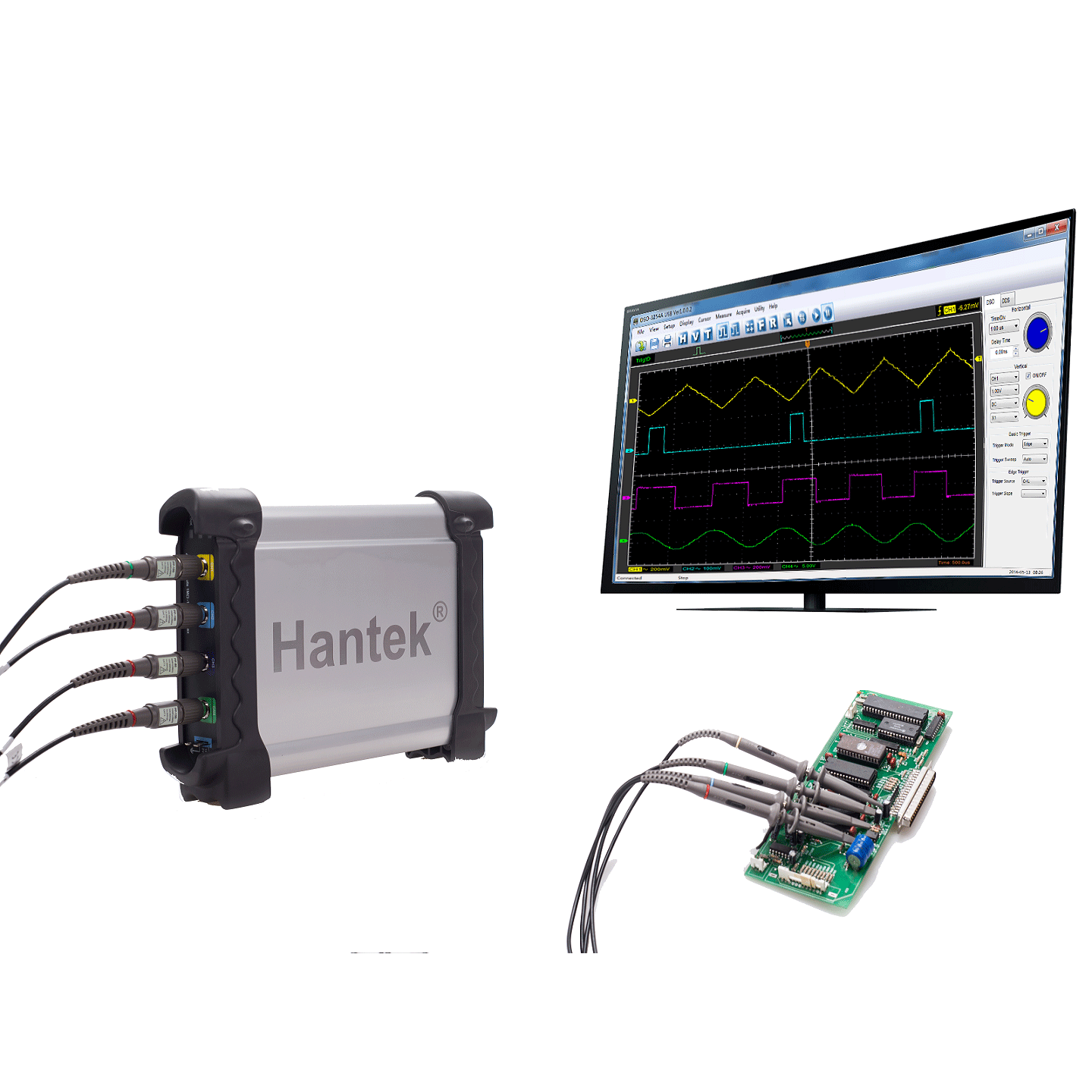

USB-осциллограф для ПК Hantek серия DSO3000(A) (1 Гвыб/с)

4-канальный осциллограф 16-канальный логический анализатор 1-канальный функция/произвольный генератор Генератор сигналов 16-битный генератор слов 1CH EXT Trigger. Его производительность может конкурировать с настольным осциллографом, 4 независимых аналоговых канала, высокоскоростная частота дискретизации в реальном времени 1 Гвыб/с, высокая входная чувствительность 1 мВ-10 В/дел, широкая полоса пропускания 250 МГц. Функция/произвольн. Генератор сигналов: 200 Мвыб/с DDS, вертикальное разрешение 12 бит, встроенные различные стандартные сигналы, произвольные сигналы, которые удобно редактировать и отображать нерегулярные сигналы, такие как преобразователь. Интерфейс USB2.0, устройство plug and play. Небольшой размер, удобный для переноски. Высокая стоимость производительности. Тест PASS / FAIL, богатая функция триггера, динамическое отслеживание курсора, функция записи формы волны и функция воспроизведения. Поддержка модуля PoE, удаленная поддержка питания PoE и связь через сетевой порт (опционально).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности:

4-канальный осциллограф + 16-канальный логический анализатор + 1-канальный функция/арбитр. Генератор сигналов + 16-битный генератор слов + 1CH EXT Trigger.
Глубина памяти 128 м, сохранение максимум 128 м точек выборки, точное отображение сигнала выборки.

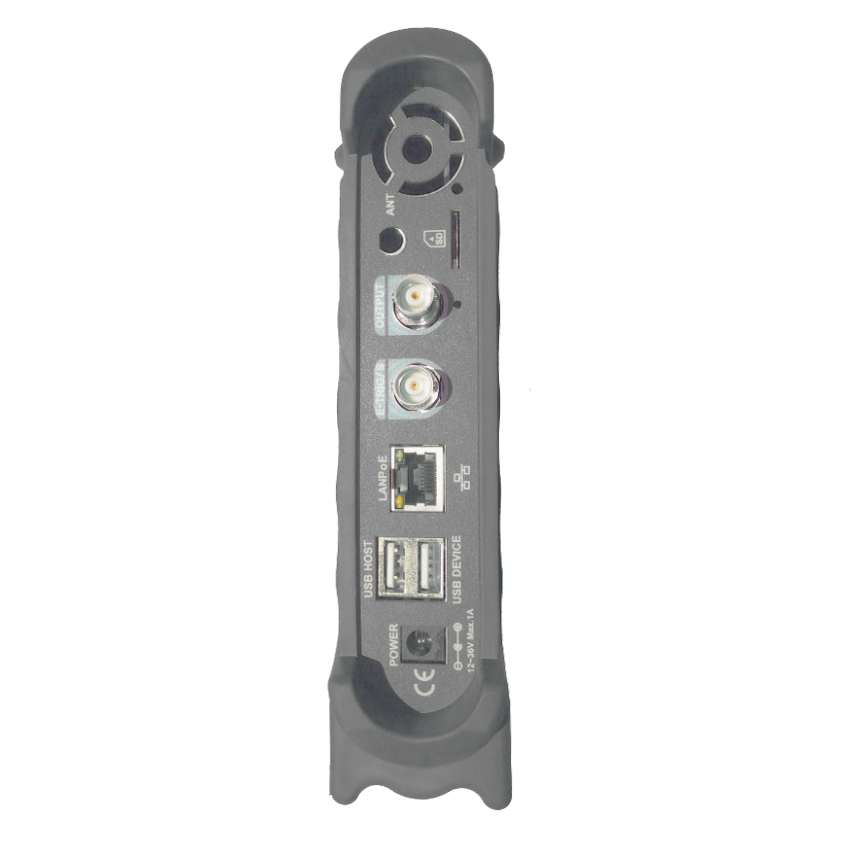

Поддержка модуля PoE, удаленная поддержка питания и связи. (необязательный)
Его производительность может конкурировать с настольным осциллографом, 4 независимых аналоговых канала, высокоскоростная частота дискретизации в реальном времени 1 Гвыб/с, высокая входная чувствительность 1 мВ-10 В/дел, широкая полоса пропускания 250 МГц.
Функция/произвольн. Генератор сигналов: 200 Мвыб/с DDS, вертикальное разрешение 12 бит, встроенные различные стандартные сигналы, произвольные сигналы, которые удобно редактировать и отображать нерегулярные сигналы, такие как преобразователь.
Тест PASS/FAIL, богатая функция триггера, динамическое отслеживание курсора, аналогичный интерфейс с настольным осциллографом, простота в использовании. Высокая стоимость производительности.
Непрерывная запись формы сигнала и функция воспроизведения (полоса записи 200 Гц);
Частота дискретизации 1 Гвыб/с.
Входная мощность широкого диапазона 12-36 В.

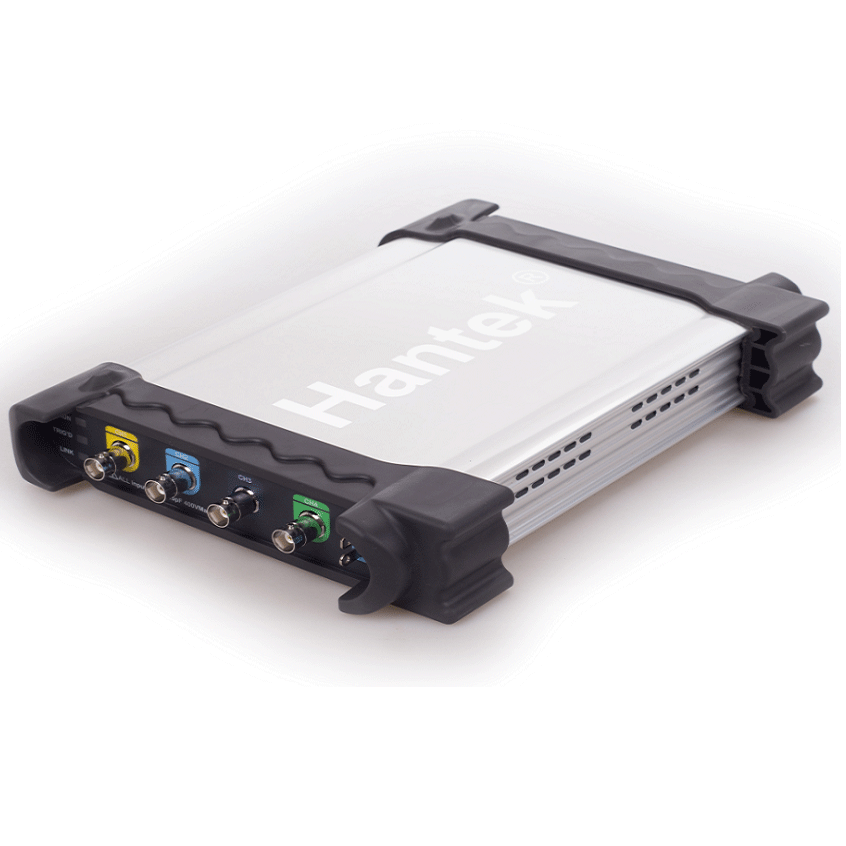

Хороший механический дизайн с небольшими размерами, который легко носить с собой. Внешний корпус выполнен из того же материала, что и iPad – анодированный алюминий. Обладает отличной термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшена.
Больше подходит для планшетных ПК, ноутбуков, обслуживания и настройки производственной линии, удобен для путешествий.
Поддержка программного обеспечения: Windows10, Windows 8, Windows 7
Данные формы сигнала могут быть выведены в форматы EXCEL, BMP, JPG в виде категории времени и напряжения.
Более 20 видов функций автоматического измерения, функция проверки PASS/FAIL, подходит для инженерных приложений.
Усреднение формы сигнала, послесвечение, управление яркостью, реверс, сложение, вычитание, умножение, деление, отображение XY.
Анализатор спектра БПФ

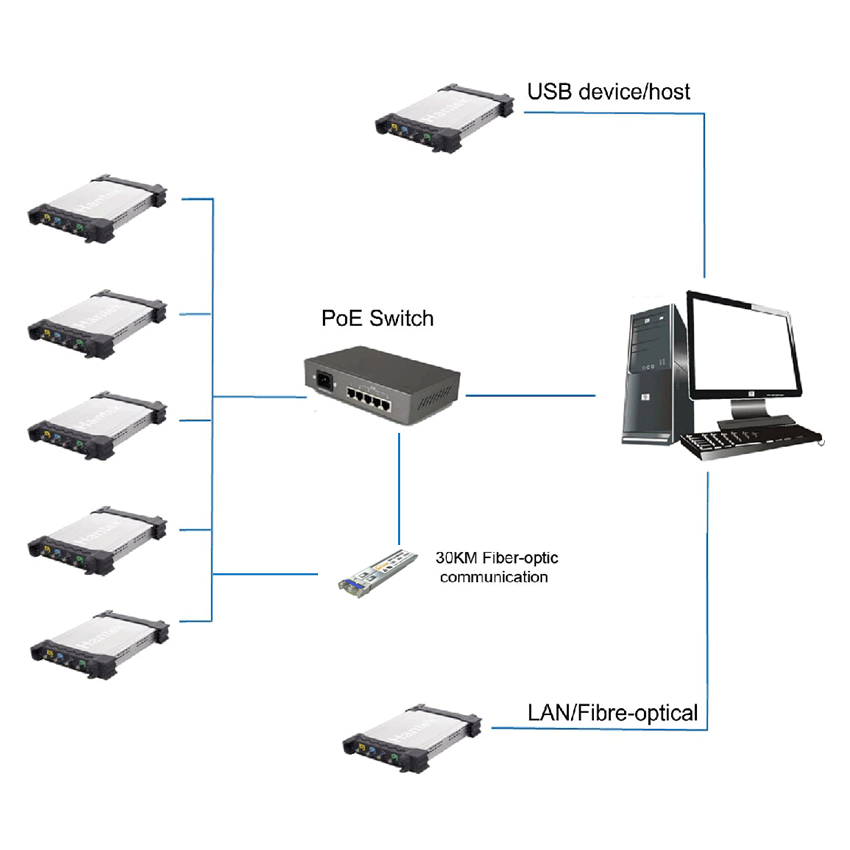

Один компьютер может подключаться к нескольким осциллографам, легко расширяя количество каналов.
Предоставьте протокол SCPI.

Технические характеристики:

Модель	ДСО3104	ДСО3104А	ДСО3204	ДСО3204А	ДСО3254	ДСО3254А
ВЕРТИКАЛЬНЫЙ
Аналоговые каналы	4
Пропускная способность	100 МГц	100 МГц	200 МГц	200 МГц	250 МГц	250 МГц
Время нарастания	3,5 нс	3,5 нс	1,7 нс	1,7 нс	1,4 нс	1,4 нс
Входное сопротивление	Сопротивление: 1 МОм; Емкость: 25 пФ
Входная чувствительность	от 1 мВ/дел до 10 В/дел
Входная связь	AC/DC/Земля
Вертикальное разрешение	8 бит
Объем памяти	1.6К-128М/Ч
Максимум. Входное напряжение	400 В (постоянный ток + переменный пик)
ГОРИЗОНТАЛЬНЫЙ
Частота дискретизации в реальном времени	1 Гвыб/с
Диапазон временной развертки	от 2 нс/дел до 1000 с/дел
Точность временной базы	±50 частей на миллион
ВЫЗЫВАТЬ
Источник	КАНАЛ 1, КАНАЛ 2, КАНАЛ 3, КАНАЛ 4, ВНЕШНИЙ, ВНЕШНИЙ/10
Режим	Edge, Pulse, Video, Slope, Timeout
Тип	Сигнал, Авто, Нормальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Положительная ширина, Отрицательная ширина, Рабочий цикл
Курсоры Измерение	Горизонтальный, вертикальный, крест
Процесс сигнала формы волны	+,- , x,÷, БПФ, инвертировать
Диапазон напряжения	от 1 мВ до 10 В/дел @ x 1 датчик; от 10 мВ до 100 В/дел при 10 датчиках;
Диапазон напряжения	от 100 мВ до 1 кВ/дел при щупе x 100; датчик от 1 В до 10 кВ/дел при x 1000;
БПФ	Прямоугольное окно, Hanning, Hamming, Blackman
Логический анализатор
каналы	--	16 каналов	--	16 каналов	--	16 каналов
Максимум. Входное сопротивление	--	200 кОм (C=10 пФ)	--	200 кОм (C=10 пФ)	--	200 кОм (C=10 пФ)
Максимум. Входное напряжение	--	-60В~60В	--	-60В~60В	--	-60В~60В
Максимум. Частота выборки	--	250 Мвыб/с	--	250 Мвыб/с	--	250 Мвыб/с
Пропускная способность	--	10 МГц	--	10 МГц	--	10 МГц
Совместимый ввод	--	ТТЛ, ЛВТТЛ КМОП,	--	ТТЛ, ЛВТТЛ КМОП,	--	ТТЛ, ЛВТТЛ КМОП,
Совместимый ввод	--	LVCMOS, ECL. ПЭКЛ, ОВОС	--	LVCMOS, ECL , PECL, EIA	--	LVCMOS, ECL , PECL, EIA
Объем памяти	--	1.6К~64М	--	1.6К~64М	--	1.6К~64М
Функция/произвольн. Генератор сигналов
Частота сигнала	--	постоянный ток ~ 25 МГц	--	постоянный ток ~ 25 МГц	--	постоянный ток ~ 25 МГц
Часы ЦАП	--	2K ~ 200 МГц регулируемый	--	2K ~ 200 МГц регулируемый	--	2K ~ 200 МГц регулируемый
Канал	--	1 канал	--	1 канал	--	1 канал
Длина волны	--	4К	--	4К	--	4К
Вертикальное разрешение	--	12 бит	--	12 бит	--	12 бит
Амплитуда сигнала	--	±3,5 В Макс.	--	±3,5 В Макс.	--	±3,5 В Макс.
Выходное сопротивление	--	50 Ом	--	50 Ом	--	50 Ом
Выходной ток	--	50 мА	--	50 мА	--	50 мА
Пропускная способность	--	25М	--	25М	--	25М
Интерфейс	USB 2.0
Источник питания	8--36 В Широкий диапазон входного напряжения, подходит
Размер	255 х 190 х 45 (мм)
Масса	1 кг

Характеристики

Каналы	4
Полоса частот, МГц	250
Частота дискретизации, ГГц	1
Дополнительно (осциллогаф)	Генератор, Логический анализатор
Конструкция (осциллографа)	USB приставка
