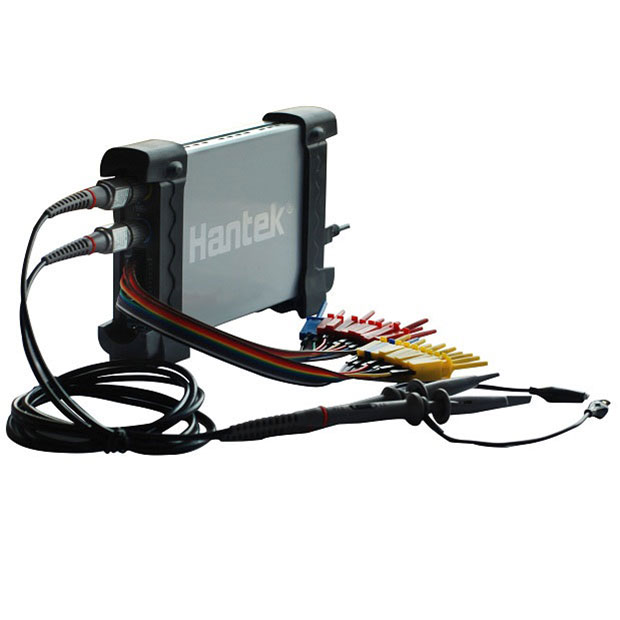

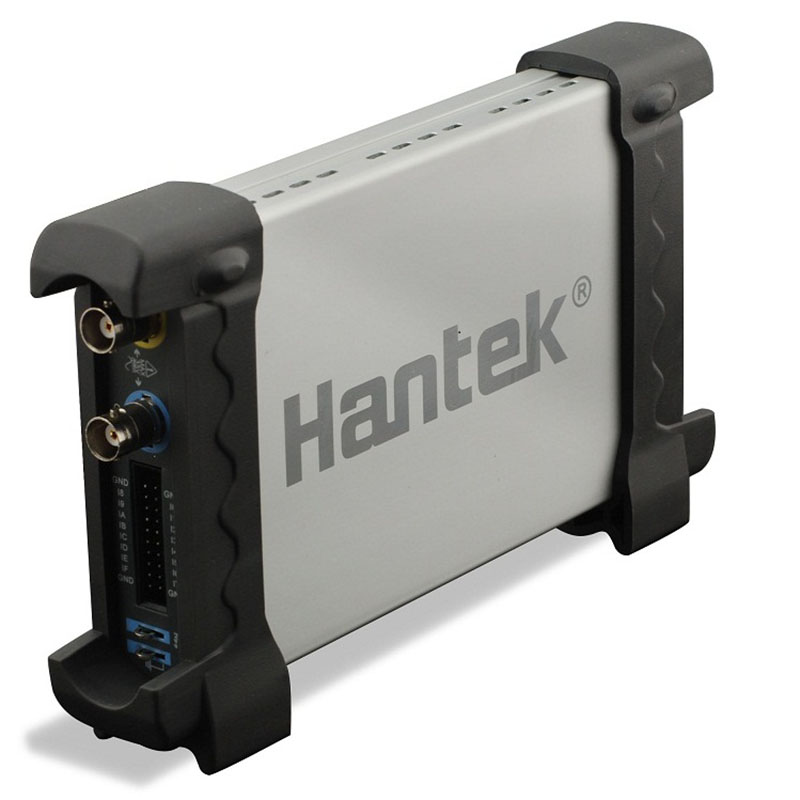

USB-осциллограф для ПК Hantek серия Hantek6022BL

Полоса пропускания 20 МГц; Частота дискретизации 48 Мвыб/с; 16-канальный логический анализатор; Отличный промышленный дизайн - такой же анодированный алюминиевый корпус, как у iPad, который не только красив и сделан со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, обладает хорошей термостойкостью и износостойкостью. Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM) для создания комбинированного прибора.

Функции:

• Отличный промышленный дизайн - такой же анодированный алюминиевый корпус, как у iPad, который не только красив и сделан со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, обладает хорошей термостойкостью и износостойкостью.
• Стандартный интерфейс USBXI ^TM легко вставляется в корпус USBXI ^TM для создания комбинированного прибора.
• Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

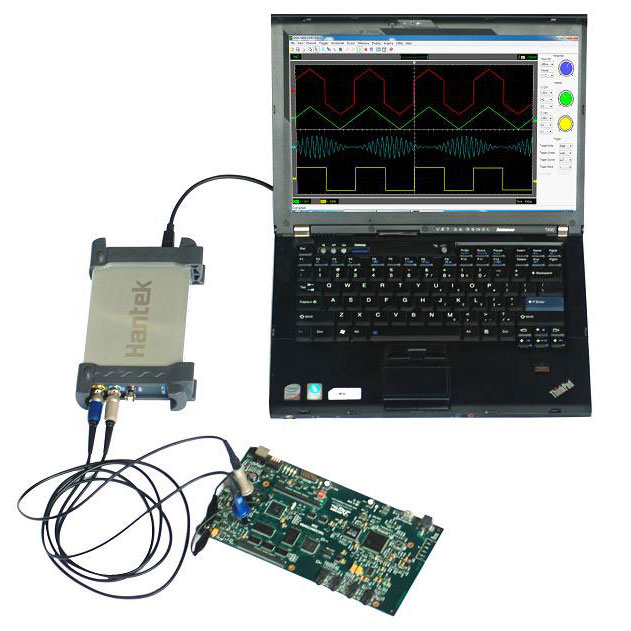

• Подходит для ноутбуков, обслуживания линейки продуктов, легко используется в бизнесе.
• Размеры (мм): 205(Д) x120(Ш) x35(В), легко переносятся.
• Высокая производительность, выборка в реальном времени со скоростью 48 МС/с, полоса пропускания 20 МГц.
• 16-канальный логический анализатор, полоса пропускания 10 МГц;

• Операционная система: Windows 7, Windows 8, Windows 10.
• 20 функций измерения.
• интенсивность, инвертирование, сложение, вычитание, умножение, деление, график XY.
• Сохраните осциллограмму в следующих форматах: текстовый файл, графический файл jpg/bmp, файл MS excel/word.
• БПФ
• Один компьютер может подключить множество DSO, легко расширить канал.
• Labview\VB\VC Второй экземпляр проекта.

Технические характеристики:

Модель	Хантек6022BL
Особенности осциллографа
Пропускная способность	20 МГц
Канал	2 (цифровой) + 16 (логический)
Частота дискретизации	48 Мвыб/с
Объем памяти	1М
Время нарастания	17,5 нс
Точность временной базы	±50 частей на миллион
Диапазон временной развертки	1нс/дел-5000с/дел (Шаг 1-2-5)
Входное сопротивление	1 МОм 25 пФ
Входная чувствительность	20 мВ/дел ～5 В/дел
Вертикальное разрешение	8 бит
Диапазон вертикального положения	20 мВ ~ 5 В/дел при щупе x1; 200 мВ ~ 50 В/дел при щупе x10; 2 В ~ 500 В/дел при щупе x100; 20 В ~ 5 кВ/дел @ датчик x1000
Точность постоянного тока	±3%
Тип триггера	Край
Источник триггера	канал 1, канал 2
Математика	+,-,x,÷,БПФ, инвертировать
Курсорное измерение	Крест, Горизонтальный, Вертикальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Mean, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Положительная ширина, Отрицательная ширина, + Рабочий цикл, - Рабочий цикл
Возможности логического анализатора
Канал	16
Максимум. Импеданс	1 МОм (С=7,5 пФ)
Максимум. Напряжение	0В~5.5В
Максимум. Образец	48М
Пропускная способность	10 МГц
Совместимый вход	ТТЛ, ЛВТТЛ, КМОП
Объем памяти	1 м/ч
Общие характеристики
Власть	USB-порт
Размеры	200 мм х 100 мм х 35 мм
Масса	0,3 кг
Стандартный зонд	2 х ПП80Б
