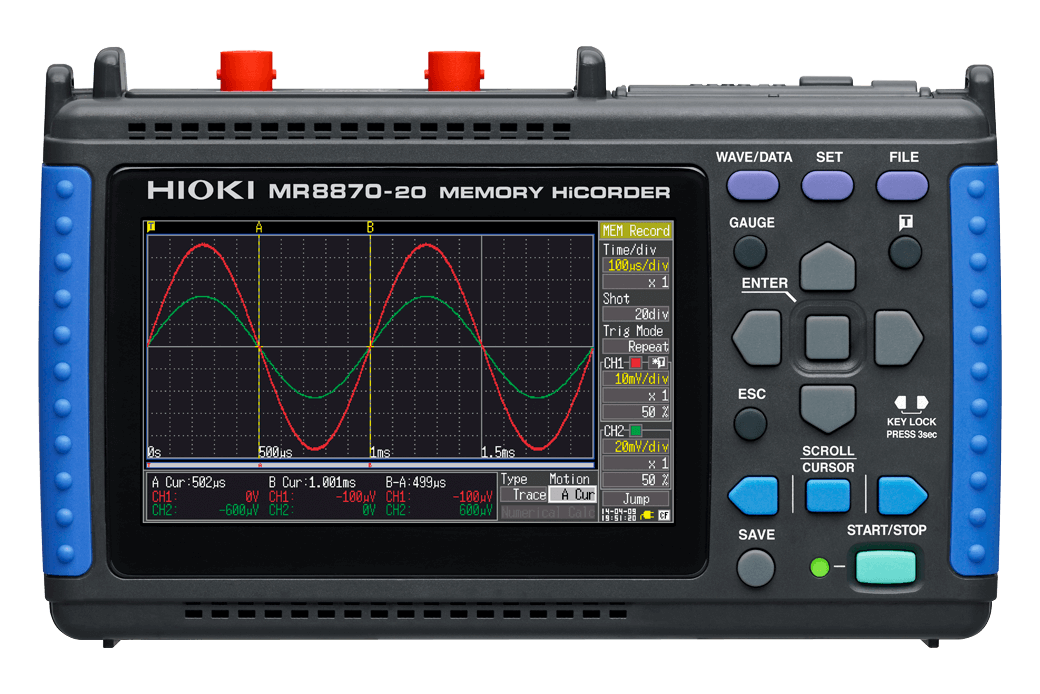

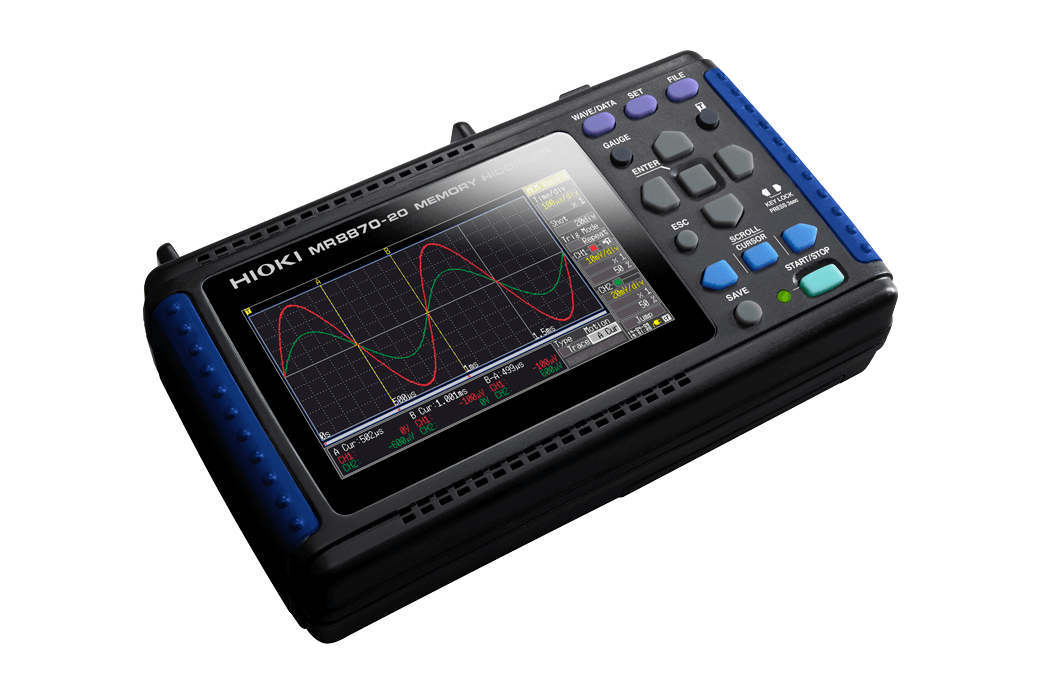

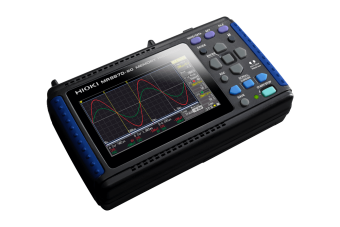

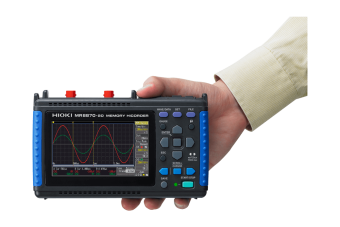

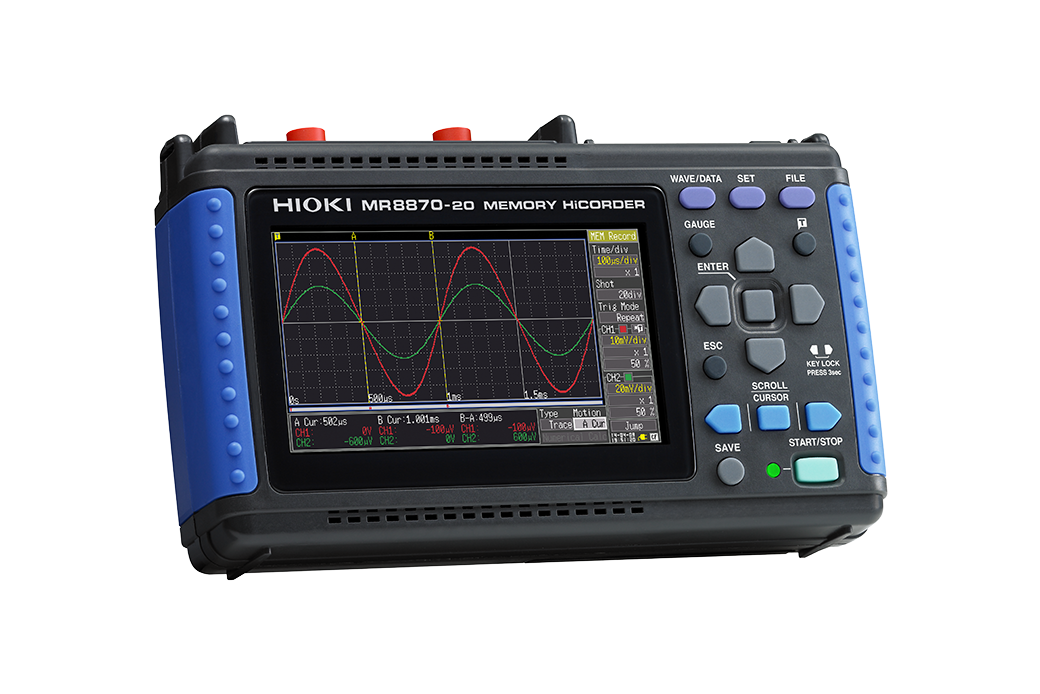

Осциллограф HIOKI MR8870 регистратор данных

Портативные карманные осциллографы-регистраторы HIOKI MR8870/MR8880
Портативные/карманные устройства HIOKI MR8870 и MR8880 — это удобные регистраторы данных. Они позволяют захватывать, записывать и наблюдать формы сигналов подобно осциллографу в мобильных приложениях и в полевых условиях.

• Регистратор памяти MR8870:
  • Портативный регистратор с 2 аналоговыми каналами и 4 логическими каналами.
  • Наблюдение за формой сигнала с помощью осциллографа и регистрация среднеквадратических изменений.
  • Режим регистрации мгновенной формы сигнала и среднеквадратических колебаний.
  • 1 Мвыб/с, разрешение АЦП 12 бит, от 10 мВ до 50 В.
  • Записывайте четыре канала одновременно, синхронизировав два инструмента с помощью прилагаемого приложения для ПК.
• Регистратор памяти MR8880:
  • Портативный регистратор с 4 аналоговыми каналами и 8 логическими каналами.
  • Захват сигналов от высокого до низкого напряжения.
  • 1 Мвыб/с, память 1 Мслово (1 канал), разрешение АЦП 14 бит.
  • Характеристики изоляции CAT III 600 В; непосредственное измерение линии электропередачи 480 В.
  • 4 полностью изолированных канала позволяют одновременно записывать данные по трехфазной линии электропередачи, а также иметь один дополнительный канал.
  • Диапазон рабочих температур -10...+50°C; прочный, выдерживает механические удары и вибрации (в стандартной комплектации поставляется с боковыми защитными кожухами).
  • Легко настраивайте параметры с помощью функции PRESETS.
  • Доступна опция принтера.
• Работает от аккумулятора или адаптера переменного тока.
• Сохранение значений в реальном времени на CF-карту.
• Встроенный четкий TFT LCD-дисплей.

Обзор модели

Модель	ХИОКИ MR8870-20	ХИОКИ MR8880-20
Количество каналов	2 аналоговых канала + 4 логических канала (стандартно)	4 аналоговых канала + 8 логических каналов (стандартно); 4 канала измерения напряжения - режим переключается между мгновенной формой волны или среднеквадратичным значением
	Примечание: Изолированные аналоговые каналы, изолированный вход и фрейм, логика имеет общую землю.
Диапазоны измерений (10 делений полной шкалы)	10 мВ...50 В/дел, 12 диапазонов, разрешение: 1/100 диапазона	10 мВ...100 В/дел, 13 диапазонов, разрешение: 1/640 диапазона; режим среднеквадратичного значения: 30 Гц...10 кГц, коэффициент амплитуды: 2
Макс. номинальное напряжение	Между клеммами: 400 В постоянного тока ; между клеммой и землей: 300 В переменного тока , постоянный ток CAT II	Между клеммами: 600 В переменного/постоянного тока ; между клеммой и землей: 600 В переменного/постоянного тока CAT III; 300 В переменного/постоянного тока CAT IV
Частотные характеристики	DC...50 кГц (-3 дБ)	DC...100 кГц (±3 дБ)
Ось времени	Режим памяти: 100 мкс...5 мин/дел, 20 диапазонов, разрешение 100 точек/дел, три шага увеличения по оси времени от x2 до x10 и 9 шагов сжатия по оси времени от x1/2 до x1/1000	Высокоскоростная функция: 100 мкс...100 мс/дел, 10 диапазонов, период выборки: 1/100 диапазона
Интервалы записи	Режим RMS: 1 мс...1 мин, 16 настроек, период выборки: 200 мкс (фиксированный; для переменного напряжения/тока, 1000 значений RMS/с), режим огибающей всегда включен; примечание: регистрируются только максимальное и минимальное значение для каждого интервала записи	Функция реального времени: 100 мкс...1 мин, 19 настроек (одновременная выборка по всем каналам)
Функции измерения	Регистратор памяти (высокоскоростная запись), регистратор RMS (50/60 Гц, только постоянный ток)	Высокоскоростная функция (высокоскоростная запись); функция реального времени (запись в реальном времени)
Объем памяти	12 бит x 2 Мслова/канал (1 слово = 2 байта); съемный накопитель: слот для карты CF объемом до 2 ГБ	14 бит x 1 Мслов/канал (1 слово = 2 байта); съемный накопитель: слот для карты CF объемом до 2 ГБ, память USB 2.0
Печать	-	С дополнительным принтером; 112 x 18 м, рулон термобумаги, скорость записи: 10 мм/с; примечание: печать не поддерживается при использовании щелочных батареек
Отображать	5,7"/14,5 см VGA-TFT цветной ЖК-дисплей (640x480 точек)	4,3"/10,9 см WQVGA-TFT цветной ЖК-дисплей (480x272 точек)
Интерфейсы	Гнездо USB 2.0 mini-B, функция: Подключите инструмент к ПК для отправки файлов с карты CF на ПК. Инструмент не может управляться с ПК	Разъем USB 2.0 mini-B; функция: передача файлов с установленной карты CF или USB-накопителя на ПК при подключении, а также управление внешним ПК
Источник питания	Адаптер переменного тока Z1005, аккумуляторная батарея 9780, внешний источник постоянного тока: 10...16 В, 10 ВА макс. (соединительный кабель по запросу)	Адаптер переменного тока Z1002, аккумуляторная батарея Z1000, 8x LR6 (щелочные батареи типа АА, не могут использоваться с принтером), источник постоянного тока: 10...28 В постоянного тока (соединительный кабель по запросу)
Размеры (мм)	176 x 101 x 41; 600 г (с установленным аккумулятором)	205 x 199 x 67; 1,66 кг (с установленным аккумулятором); когда принтер объединен с основным блоком: 303 x 199 x 67; 2,16 кг (с установленным аккумулятором)

В комплекте: HIOKI MR 8870-20 или 8880-20, руководство по эксплуатации, сетевой адаптер Z1005 (MR8870) или Z1002 (MR8880), ремешок, USB-кабель, компакт-диск с приложениями; MR8870 дополнительно; руководство по измерениям, защитный лист 9809; MR8880 дополнительно: ящик для щелочных батареек
