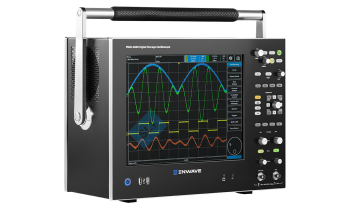

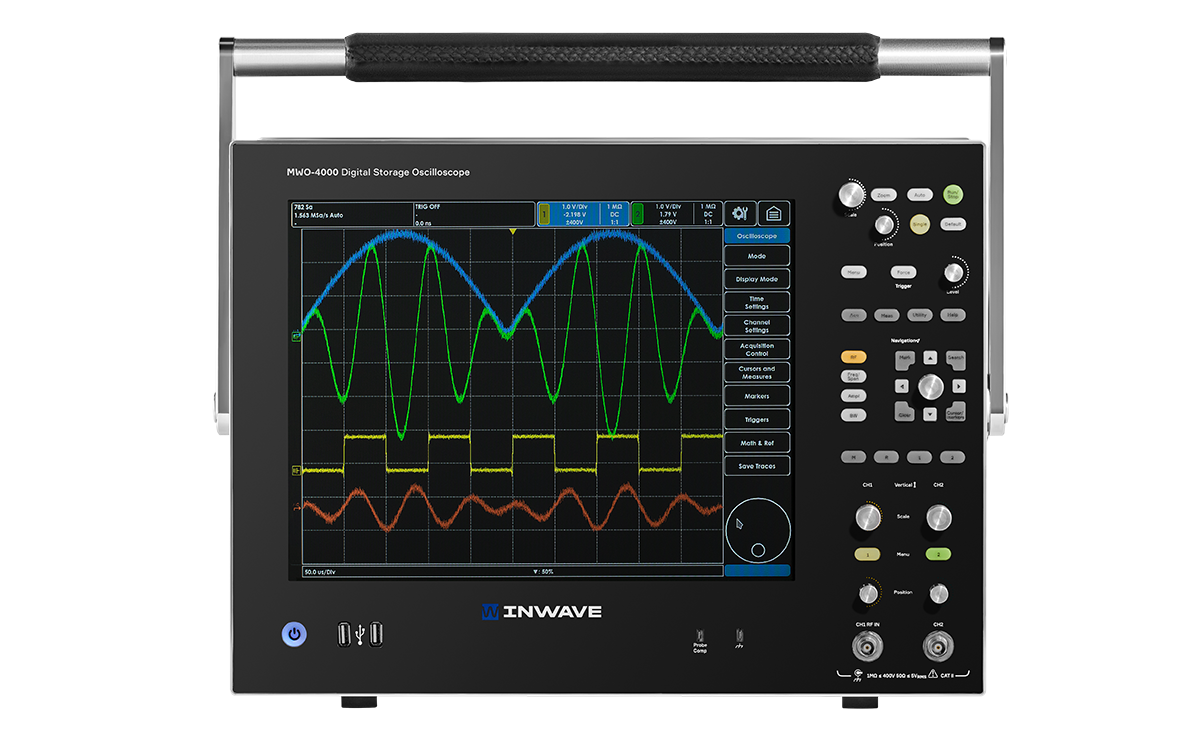

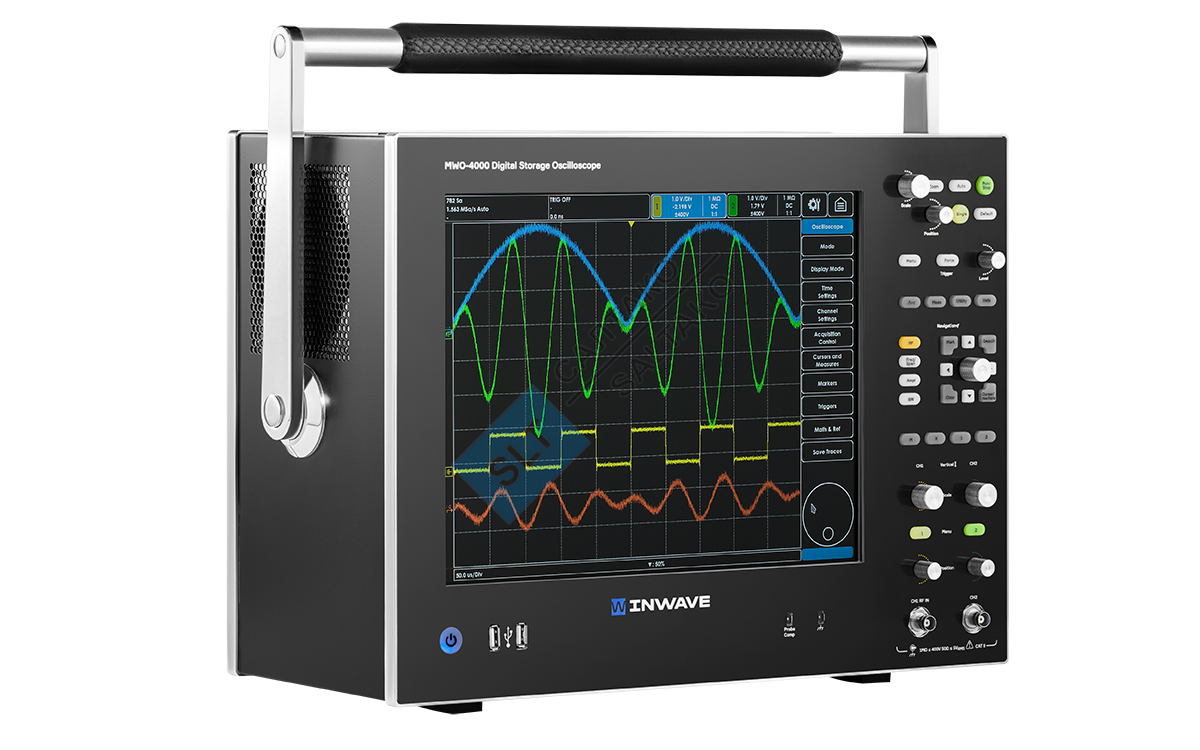

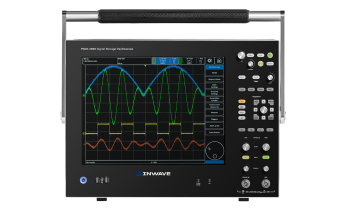

Осциллограф INWAVE MWO-4000

Осциллограф INWAVE MWO-4000

Максимальная полоса пропускания: 1.5 ГГц
Число каналов: 2
Максимальная частота дискретизации: 4 ГГц
Скорость захвата осциллограмм: 15 млн. осц/с

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание
Осциллограф INWAVE MWO-4000
- Максимальная полоса пропускания: 1.5 ГГц
- Число каналов: 2
- Максимальная частота дискретизации: 4 ГГц
- Скорость захвата осциллограмм: 15 млн. осц/с
Высокая скорость захвата до 15 млн. осциллограмм в секунду и режим послесвечения позволяют выявлять редкие события и аномалии в сигнале
Разрядность до 12 бит обеспечивает высокий динамический диапазон и возможность измерения параметров слабых сигналов
Объем встроенной памяти до 4 ГБ (2 млрд. отсчетов) и режим сегментированной памяти позволяют осуществлять анализ сигналов на длительном временном интервале
6 типов параметризованных триггеров предоставляют широкие возможности по настройке запуска регистрации и обнаружению событий
21 тип временных и амплитудных измерений, а также счетчики событий позволяют всесторонне оценить параметры сигналов
Опция анализатора спектра реального времени дает возможность проводить анализ сигналов с частотой до 8 ГГц в спектральной области

Технические характеристики
- Число каналов: 1 или 2 (опция) канала, вход внешнего триггера
- Максимальное входное напряжение: 400 В пик-пик, 300 В ср.-кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом
- Разрешающая способность по вертикали: 12 бит
- Максимальная полоса пропускания: 1.5 ГГц
- Максимальная частота дискретизации: 4 ГГц
- Время нарастания переходной характеристики: не более 300 пс
- Диапазон установки коэффициентов развертки: от 500 пс/дел до 50 с/дел
- Скорость захвата осциллограмм (в режиме сегментированной памяти): 15 млн. осц/с
- Максимальная глубина записи: 2 млрд. отсч. по 16 бит (4 ГБ)
- Сегментированная память: до 1000 сегментов, время готовности менее 1 мкс
- Полоса единичного анализа в режиме анализатора спектра реального времени: 800 МГц при RBW 250 кГц
- Режимы: основной, увеличения, прокрутки, XY, с усреднением, сегментированная память
- Виды запуска: по фронту, по двум фронтам, по длительности импульса, по времени нарастания/ спада, по вырожденному импульсу, по времени установления/удержания
- Опорные сигналы: сохранение и загрузка опорных сигналов в/ из собственной памяти осциллографа и на внешний носитель (число опорных сигналов ограничено объемом носителя). Форматы h5 и CSV
- Математические функции: одновременное отображение до 32 функций: сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ, Ax+B, квадрат, квадратный корень, абсолютное значение, десятичный логарифм, натуральный логарифм, показательная функция
- Локализация интерфейса пользователя: русский и английский язык

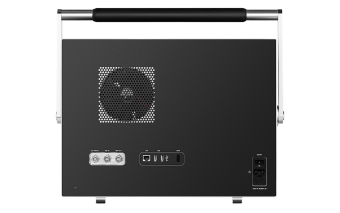

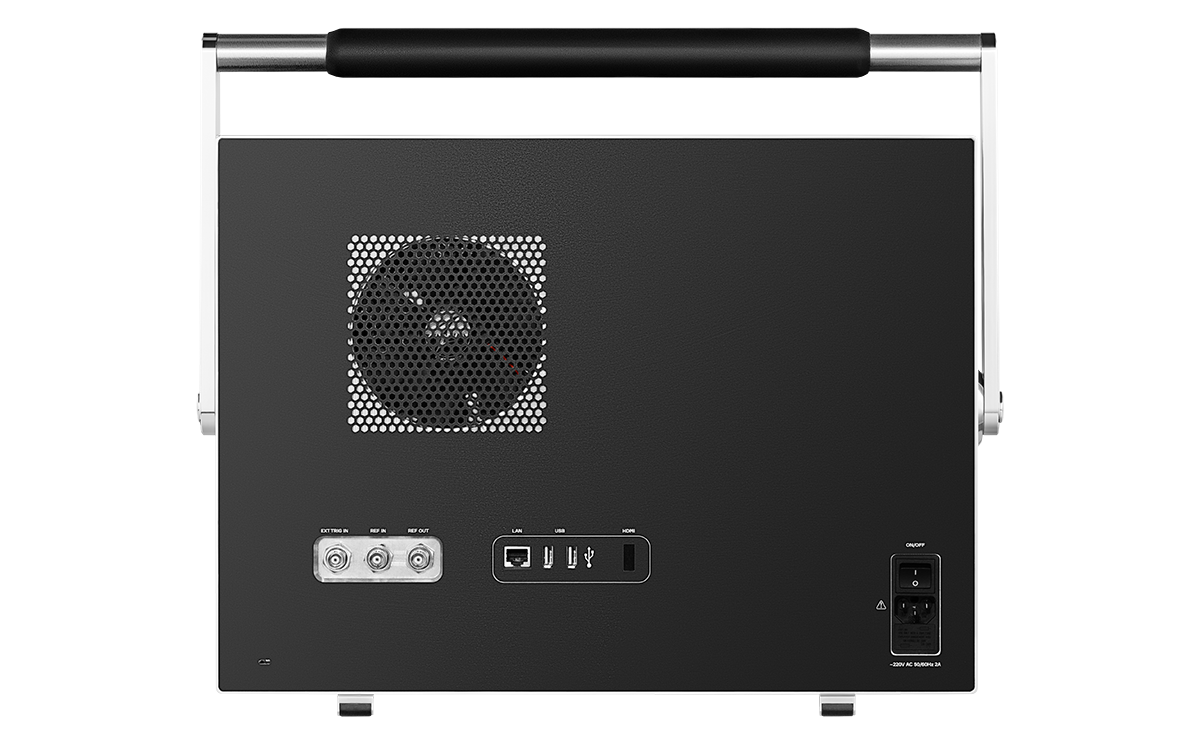

- Внешние интерфейсы: 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов
- Курсорные и автоматические измерения: напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между кан
- Возможность удаленного управления: с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux
Опции

MWO-2CH Двухканальное исполнение
MWO-OCXO Термостатированный опорный генератор (OCXO)
MWO-RC Удаленное управление
MWO-DDR DDR-память 4 ГБ (до 2 млрд. отсчетов)
MWO-SM Сегментированная память
MWO-UPR Доступ пользователя к программированию ПЛИС
MWO-SA Анализатор спектра (8 кГц – 8 ГГц)
MWO-RT Анализ спектра в реальном времени
MWO-FC Встроенный частотомер

Осциллограф INWAVE MWO-4000
Документы

MWO_4000_datasheet Размер: 635,7 кб

MWO_4000_User_Guide Размер: 1,9 мб

Характеристики

Каналы	2
Полоса частот, МГц	1500
Частота дискретизации, ГГц	4
Дополнительно (осциллогаф)	Анализатор спектра, Частотомер
Конструкция (осциллографа)	Настольный
