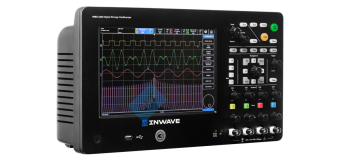

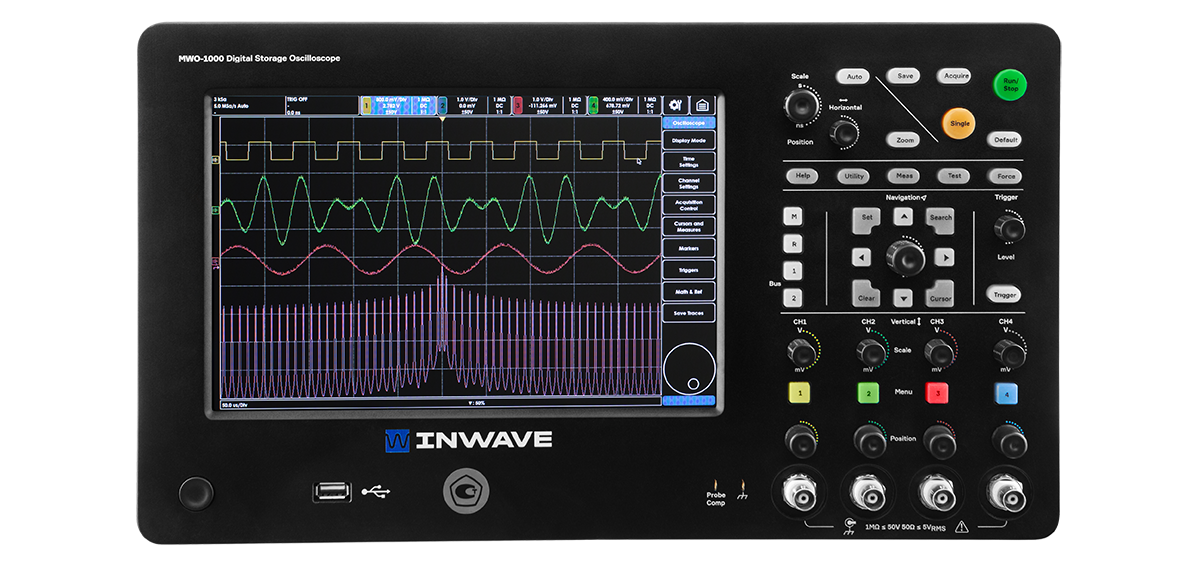

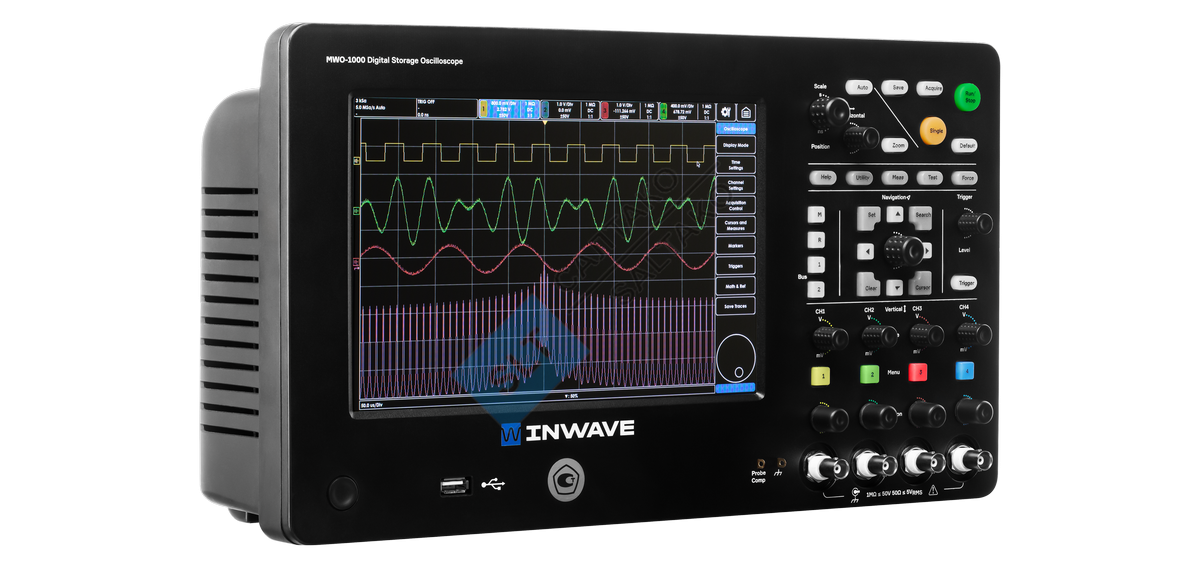

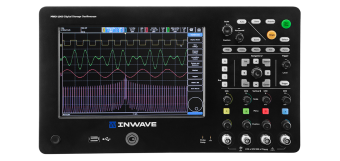

Осциллограф INWAVE MWO-1000

Осциллограф INWAVE MWO-1000

• Максимальная полоса пропускания: 200 МГц
• Число каналов: 4
•  Максимальная частота дискретизации: 1 ГГц
•  Скорость захвата осциллограмм: 120000 осц/с

Осциллографы цифровые запоминающие INWAVE обеспечивают широкий спектр возможностей по измерениям амплитудных и временных параметров электрических сигналов в диапазоне частот от постоянного тока до СВЧ для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях. Некоторые модели поддерживают дополнительные функции, такие как измерение спектра сигналов в реальном времени

Технические характеристики

• Число каналов: 1/2/4 (опция) канала, вход внешнего триггера
• Максимальное входное напряжение: 20 В пик-пик, 230 В ср.-кв. при импедансе 1 МОм со внешним шумом 1:10 32 В пик-пик, 23 В ср.-кв. при импедансе 1 МОм на входном разъеме 5 В ср. кв. при импедансе 50 Ом
• Разрешающая способность по вертикали: 8 бит
• Максимальная полоса пропускания: 200 МГц
• Максимальная частота дискретизации: 1 ГГц на канал (в режиме 2 канала), 500 МГц на канал (в режиме 4 канала)
• Время нарастания переходной характеристики: не более 2.5 нс
• Диапазон установки коэффициентов развертки: от 2 нс/дел до 50 с/дел
• Скорость захвата осциллограмм (в режиме сегментированной памяти): 120 тыс. осц/с
• Максимальная глубина записи: 1 млн. отс/кан
• Сегментированная память: до 1000 сегментов, время готовности менее 19 мкс
• Режимы: основной, увеличения, прокрутки, XY, с усреднением, сегментированная память
• Виды запуска: по фронту, по двум фронтам, по длительности импульса
• Опорные сигналы: сохранение и загрузка до 4 опорных сигналов в/из собственной памяти осциллографа и на внешний носитель
• Математические функции - одновременное отображение до 32 функций: одновременное отображение до 32 функций: сложение, вычитание, умноже- ние, БПФ
• Локализация интерфейса пользователя: русский и английский язык

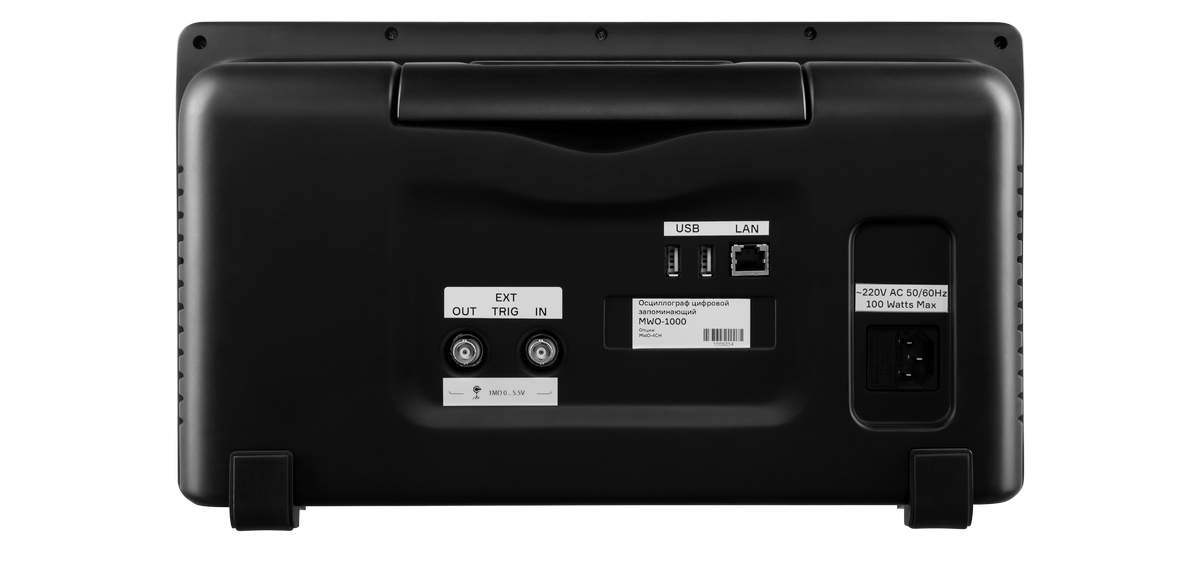

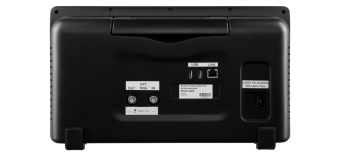

• Внешние интерфейсы: 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов
• Курсорные и автоматические измерения: напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса
• Возможность удаленного управления: с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux

Опции

MWO-2CH  Двухканальное исполнение
MWO-4CH  Четырехканальное исполнение
MWO-SM  Сегментированная память
MWO-RC  Удаленное управление
