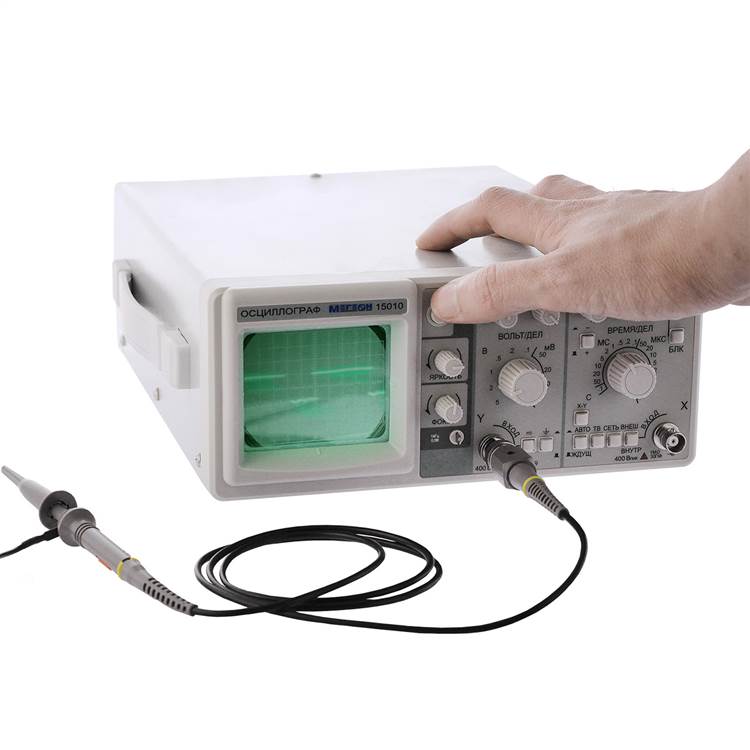

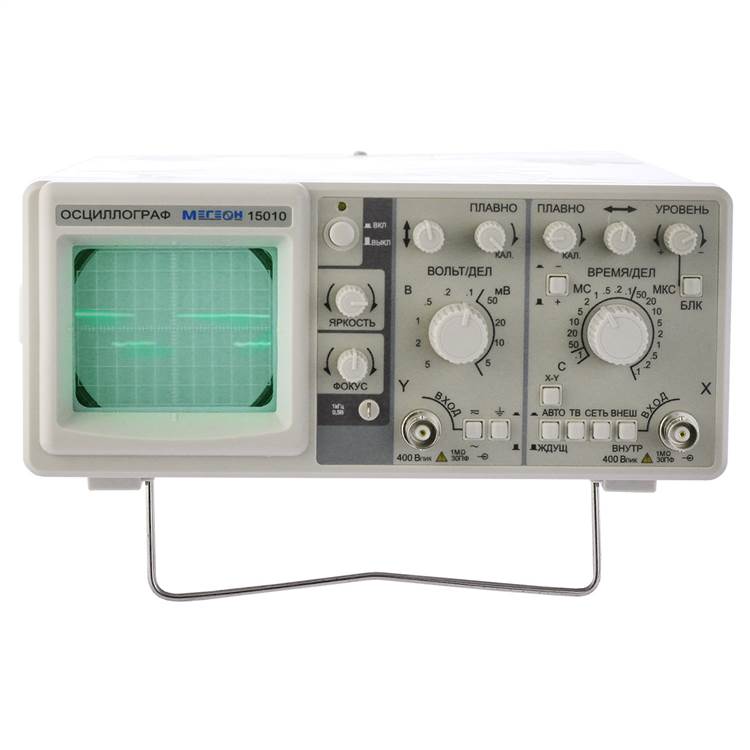

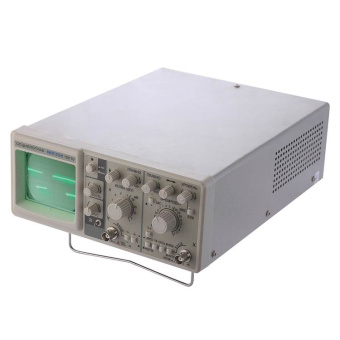

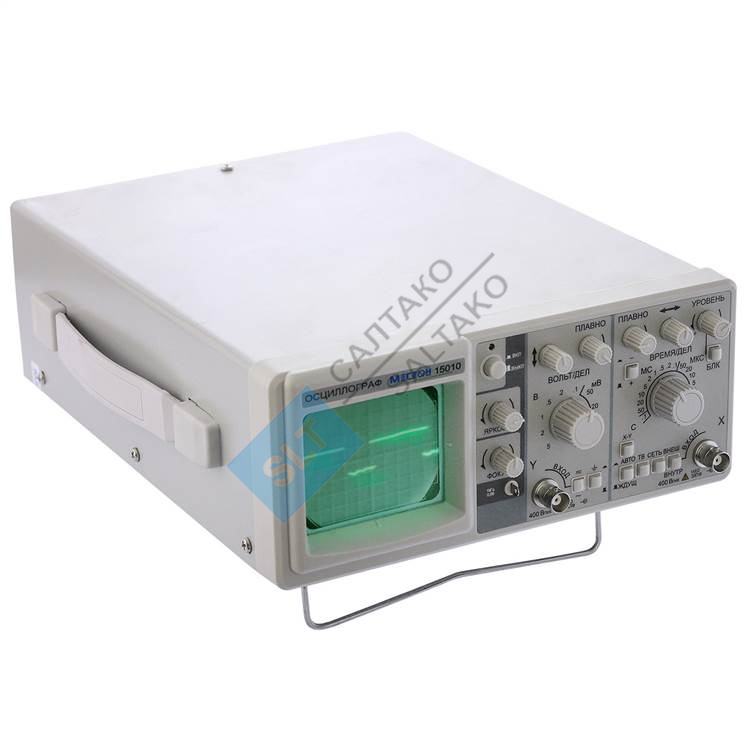

МЕГЕОН 15010 Осциллограф аналоговый

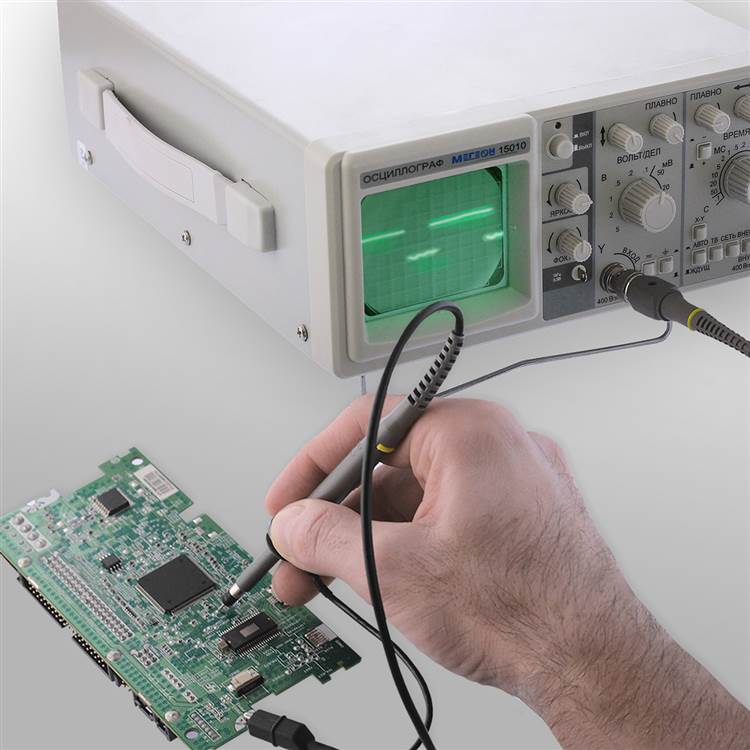

МЕГЕОН 15010 Стационарный осциллограф  является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей. Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря горизонтальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях. Отвечает основным требованиям для обучения, ремонта бытовой и электронной техники, ремонта электрооборудования автомобилей и других применений. Прибор по достоинству оценят профессионалы и радиолюбители.

Особенности:

• Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
• Широкая полоса пропускания и высокая чувствительность
• Множество видов синхронизации
• Выход сигнала «CH1» для дополнительного исследования
• Вход Z для управления лучом (TTL)
• Режим X-Y
• Встроенный калибратор

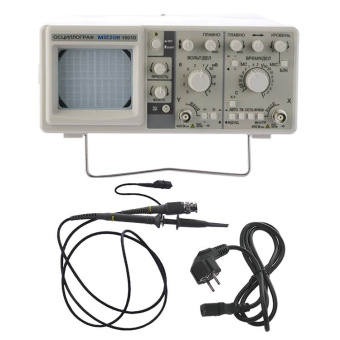

Комплект поставки:

1. Осциллограф аналоговый одноканальный МЕГЕОН 15010- 1шт.

2. Сетевой шнур – 1шт.

3. Пробник-делитель (1:1/1:10) – 1шт.

4. Руководство по эксплуатации – 1шт.

Габаритные размеры и масса товара в транспортной упаковке:

Размеры, см: 32 x 22 x 9,5

Масса, кг: 3,7

Технические характеристики МЕГЕОН 15010

Параметр	Значение
Количество каналов	1
Полоса пропускания	(0 … 10) МГц
Вертикальное отклонение:
Коэффициент отклонения	5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10	50 мВ/дел … 50 В/дел
основная погрешность	±5%
основная погрешность с делителем 1:10	±7%
Плавная регулировка коэффициента отклонения от калиброванного значения	2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе	400 В
Время нарастания переходной характеристики	35 нс
Входное активное сопротивление	1 МОм
с делителем 1:10	10 МОм
Входная емкость	25 пФ
с делителем 1:10	20 пФ
Горизонтальное отклонение:
Коэффициент развертки	0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения	2,5 раза
Основная погрешность	±5%
Режим работы развертки	автоколебательный, ждущий, блокировка уровня запуска
Синхронизация:
Диапазон частот	20 Гц … 10 МГц
Виды синхронизации	от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации	(0,3 … 1) В
Нестабильность синхронизации	0,1 дел
Общие характеристики:
Параметры калибратора	форма выходного сигнала - меандр
амплитуда	0,5 В
погрешность	±2%
частота	1 кГц
погрешность	±2%
Размер экрана ЭЛТ	36×48 мм (6×8 делений)
Ширина линии луча	0,8 мм
Электропитание:
от сети переменного тока	230 В, 50 Гц
потребляемая мощность	25 В-А
Условия эксплуатации:
Условия эксплуатации	Температура: 5°С ... 40°С; Относительная влажность: не более 85%
Условия хранения и транспортировки	Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата
время непрерывной работы	8 ч
Габаритные размеры:	220×320×95 мм
Масса:	3500 г
