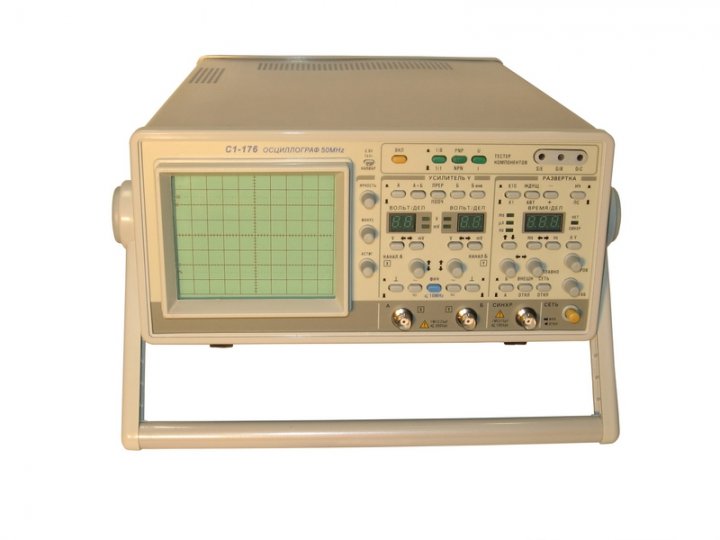

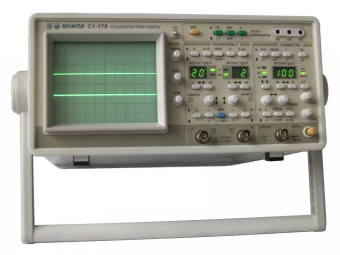

Осциллограф аналоговый С1-176

С1-176 – аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов. Осциллограф имеет два канала вертикального отклонения.

B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями:

–по напряжению (ось Х), не менее ± 12 В;
-по току (ось Y), не менее ± 12 мА.

Особенности:

• Жесткие условия эксплуатации (-10°С - +40°С).
• Полоса пропускания 0 - 50 МГц.
• Индикация коэффициентов отклонения и развертки на светодиодных матрицах.
• Десятикратная растяжка развертки.
• Калибратор 0,6 В, 1 кГц (± 1%).
• Режим X-Y.
• Встроенный тестер компонентов
• Масса 6,8 кг
• Габариты 346х404х152 мм

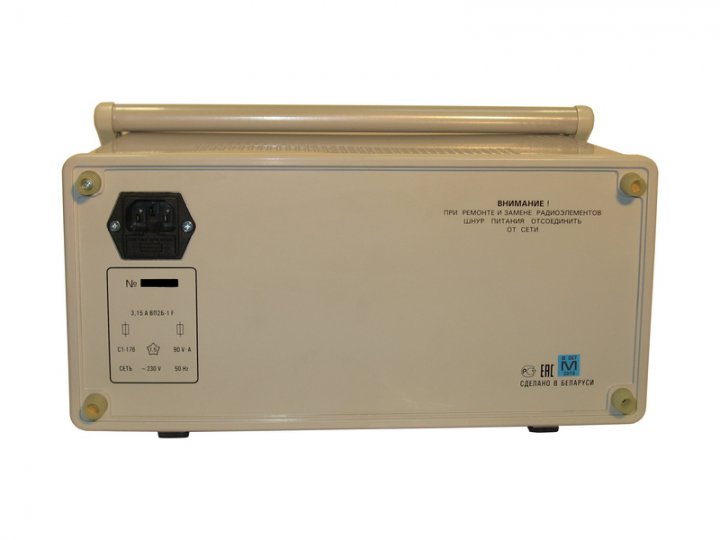

• Питание ~230 В, 50 ГЦ
• Потребляемая мощность 90 ВА
