ОСЦИЛЛОГРАФ PICOSCOPE 9400 С ЧАСТОТОЙ 5 ГГЦ и 16 ГГц

Расширенные осциллографы реального времени с дискретизатором 5 и 16 ГГц. Серия PicoScope 9400 - это новый класс осциллографов SXRTO, которые сочетают в себе преимущества дискретизации в реальном времени, дискретизации в эквивалентном времени и высокой аналоговой полосы пропускания.

• SXRTO (осциллограф расширенного реального времени с пробоотборником)
• 9404-16: полоса пропускания 16 ГГц, время перехода 22 пс и выборка в эквивалентном времени 2,5 ТС/с (разрешение 0,4 пс)
• 9404-05: полоса пропускания 5 ГГц, время перехода 70 пс и дискретизация в эквивалентном времени 1 ТС/с (разрешение 1 пс)
• Тестирование пульса, глаз и маски до 100 Пс и до 8 Гбит/с
• Четыре 12-разрядных АЦП со скоростью 500 МС/с
• Интуитивно понятный и настраиваемый пользовательский интерфейс Windows, совместимый с сенсорным управлением
• Всесторонние встроенные измерения, масштабирование, маски данных и гистограммы
• Полномасштабный входной диапазон ±800 мВ в 50 Ом
• диапазоны от 10 мВ/дел до 0,25 В/дел, обеспечиваемые цифровым усилением
• Длина трассировки до 250 кС, разделяемая между каналами
• Дополнительные часы и восстановление данных (8 Гб / с на 9404-16, 5 Гб / с на 9404-05)

SXRTOs серии PicoScope 9400 имеет четыре входных канала частотой до 16 ГГц с лучшим на рынке разрешением АЦП, синхронизации и дисплея для точного измерения и визуализации высокоскоростных аналоговых сигналов и сигналов данных. Они идеально подходят для захвата импульсных и ступенчатых переходов до 22 пс, импульсов до 45 пс, а также часов и просмотра данных до 8 Гбит/с. Большинство приложений с высокой пропускной способностью включают повторяющиеся сигналы или связанные с синхронизацией потоки данных, которые могут быть легко проанализированы с помощью выборки эквивалентного времени (ETS). SXRTO быстро создает ETS, отображает постоянство и статистику. Он имеет встроенный триггер с полной полосой пропускания на каждом канале, при этом ETS предварительного запуска захватывает слишком много выше частоты дискретизации Найквиста. Существует три режима сбора данных — в реальном времени, ETS и roll - все они записываются с разрешением 12 бит в общую память объемом 250 кбайт.

Программное обеспечение PicoSample 4 является производным от наших существующих продуктов PicoSample 3 и PicoScope 9000, которые в совокупности представляют собой более чем десятилетнюю разработку, отзывы клиентов и оптимизацию.

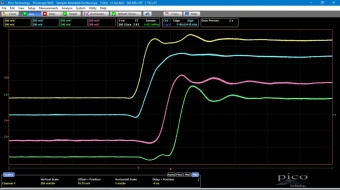

Размер дисплея с высоким разрешением можно изменять в соответствии с любым окном, заполняя 4k и даже большие мониторы или массивы мониторов. Четыре независимых канала масштабирования позволяют просматривать данные в разных ракурсах с разрешением до 0,4 пс. Большинство элементов управления и панелей состояния могут отображаться или скрываться в зависимости от вашего приложения, что позволяет оптимально использовать область отображения.

Осциллограф оснащен прямым триггером с частотой 2,5 ГГц, который может управляться с любого входного канала, а встроенный предварительный калибровщик может расширить полосу пропускания триггера до 5 ГГц. Внешний предварительный калибровщик на 9404-16 расширяет эту частоту до 16 ГГц.

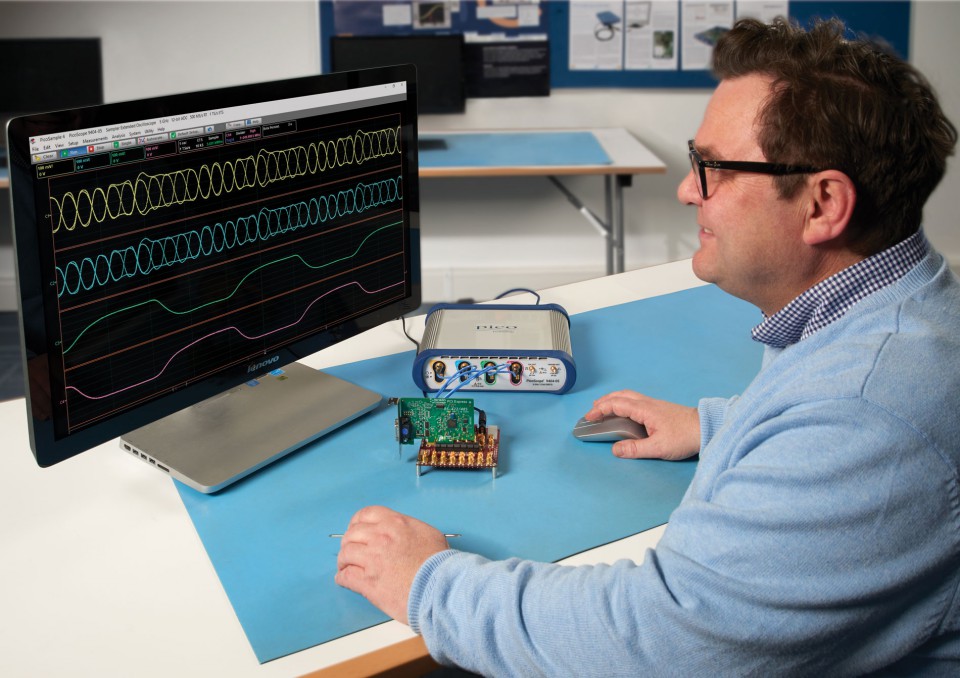

Эти компактные устройства достаточно малы, чтобы их можно было разместить на рабочем столе рядом с тестируемым устройством. Теперь вместо использования выносных зондовых головок, подключенных к большому настольному устройству, все, что вам нужно, - это короткий коаксиальный кабель с низкими потерями. Все остальное, что вам нужно, встроено в осциллограф, без каких-либо дорогостоящих аппаратных или программных дополнений, о которых нужно беспокоиться, и мы не берем с вас плату за новые функции и обновления программного обеспечения.

Типичные области применения

• Телекоммуникационные и радиолокационные испытания, сервисное обслуживание и производство
• Тестирование оптического волокна, приемопередатчика и лазера (оптическое преобразование в электрическое не входит в комплект)
• Измерения ВЧ, СВЧ и гигабитных цифровых систем
• Характеристика сигнала, глаза, импульса и импульса
• Точный временной и фазовый анализ
• Проектирование и характеристика цифровой системы
• Схема глаз, маска и ограничения тест до 8 Гбит / с
• Синхронизация и восстановление данных со скоростью до 8 Гбит/с
• Ethernet, HDMI 1, PCI, SATA, USB 2.0
• Характеристика полупроводника
• Целостность сигналов, данных и импульсов / импульсов и предварительное тестирование на соответствие требованиям

Широкополосные зонды

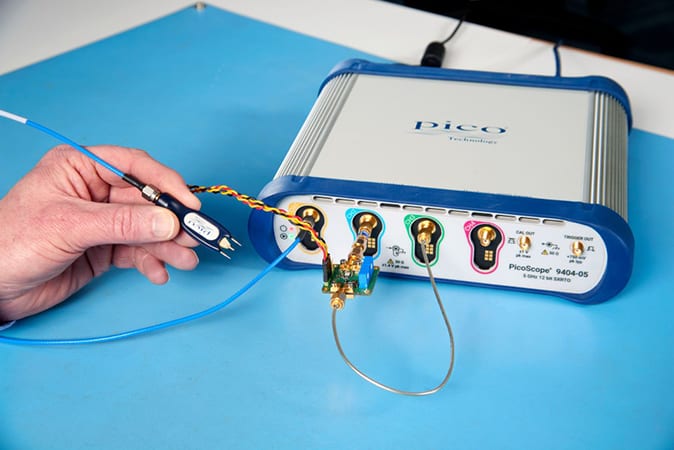

Низкоомные зонды PicoConnect 900 серии с высокой пропускной способностью являются идеальными компаньонами для PicoScope серии 9400, позволяя экономично просматривать быстрые сигналы с помощью пальца. Доступны две серии:

• Радиочастотные, микроволновые и импульсные зонды для широкополосных сигналов до 5 ГГц (10 Гбит/с)
• Гигабитные зонды для потоков данных, таких как USB 2, HDMI 1, Ethernet, PCIe и SATA

Другие функции

Фильтры ограничения полосы пропускания

Выбираемый аналоговый ограничитель полосы пропускания (100 или 450 МГц) на каждом входном канале может использоваться для подавления высоких частот и связанных с ними шумов. Узкая настройка может использоваться в качестве фильтра сглаживания псевдонимов.

Счетчик частоты

Специальный частотомер показывает частоту сигнала (или период) в любое время, независимо от настроек измерения и временной базы, с разрешением 1 ppm.

Дополнительные часы и восстановление данных

Функция восстановления синхронизации и данных (CDR) теперь доступна в качестве дополнительной функции запуска, устанавливаемой на заводе, для PicoScope 9404-16 и 9404-05 SXRTO.

    PicoScope 9404-05 оснащен четырьмя входными каналами с частотой 5 ГГц с лучшим на рынке разрешением АЦП, синхронизации и дисплея для точного измерения и визуализации высокоскоростных аналоговых сигналов и сигналов данных. Он идеально подходит для захвата импульсных и ступенчатых переходов до 70 Пс, импульсов до 140 пс, а также тактовых сигналов и просмотра данных до 3 Гбит/с. Большинство приложений с высокой пропускной способностью используют повторяющиеся сигналы или потоки данных, связанные с синхронизацией, которые можно легко проанализировать с помощью выборки эквивалентного времени (ETS). SXRTO быстр: он быстро создает ETS, отображает сохраняемость и статистику с частотой до 2 миллионов срабатываний в секунду. PicoScope 9404-05 имеет встроенный триггер с полной полосой пропускания на каждом канале, с предварительной настройкой ETS захвата, значительно превышающей частоту дискретизации Найквиста. Существует три режима сбора данных — в реальном времени, ETS и roll — все они записываются с разрешением 12 бит в общую память объемом 250 Кбайт.

Характеристики

• Полоса пропускания 5 ГГц, время перехода 70 пс
• Дискретизация эквивалентного времени 1 ТС/с (1 пс)
• Четыре 12-разрядных АЦП со СКОРОСТЬЮ 500 МС/с
• Тестирование импульсов, глаз и маски до 70 пс и 3 Гбит/с
• До 2 миллионов срабатывающих снимков в секунду
• Логичный, настраиваемый, совместимый с сенсорным управлением пользовательский интерфейс Windows
• Всесторонние встроенные измерения, масштабирование, маски данных и гистограммы

Программное обеспечение PicoSample 4 является производным от наших существующих продуктов PicoSample 3 и PicoScope 9000, которые вместе представляют более десяти лет разработки, отзывов клиентов и оптимизации.

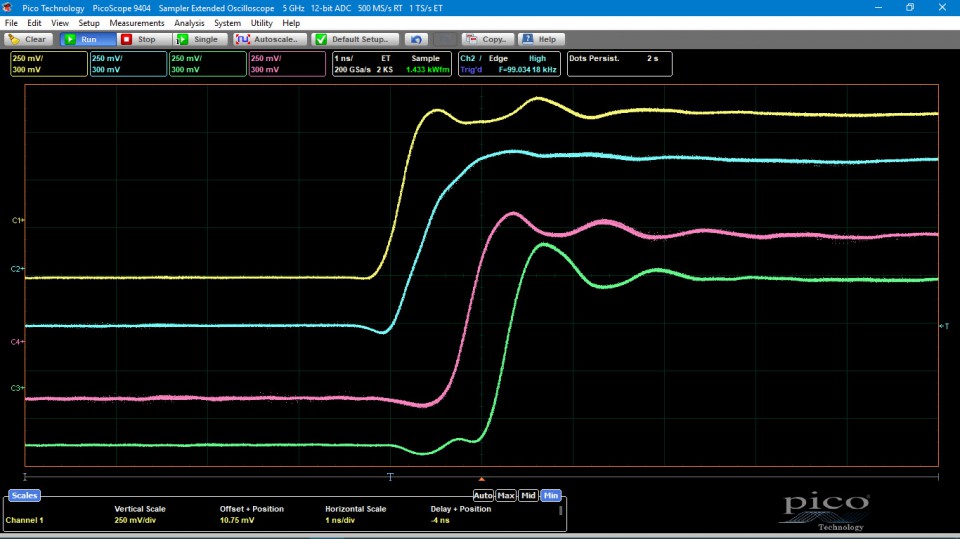

Дисплей с высоким разрешением можно изменять в соответствии с размерами любого окна, заполняя 4k и даже большие мониторы или массивы мониторов. Четыре независимых канала масштабирования позволяют отображать различные виды ваших данных с разрешением до 1 пс. Большинство элементов управления и панелей состояния могут отображаться или скрываться в зависимости от приложения, что позволяет оптимально использовать область отображения.
