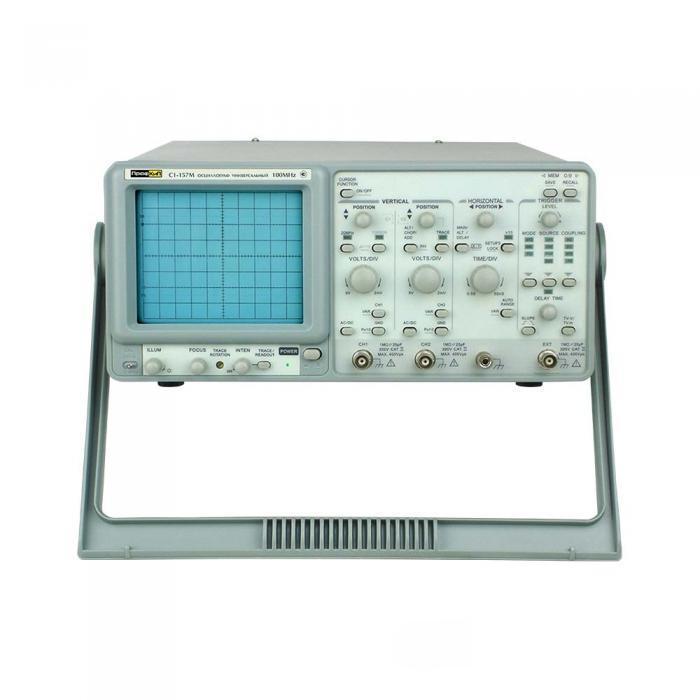

ПрофКиП С1-157М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)

Осциллограф универсальный ПрофКиП С1-157М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-157М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Развертка с задержкой
▪ 10 групп настроек сохранения и воспроизведения на передней панели
▪ Курсорные измерения (7 функций)
▪ Панель настройки блокировки цифровых функций управления
▪ Звуковая аварийная сигнализация
▪ Выход сигнала синхронизации
▪ Модуляция входа оси Z
▪ Технология поверхностного монтажа (SMD), высокая стабильность и надежность

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	16 кВ
Яркость	непрерывно регулируемая на передней панели
Z-вход
Чувствительность	5 В
Максимальное входное напряжение	30 В при 1 кГц
Полоса пропускания	5 МГц
Канал вертикального отклонения
Чувствительность	2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ)	0 МГц … 100 МГц 0 МГц … 20 МГц (при 2 мВ /дел)
Время нарастания	3.5  нс 17.5 нс (при 2 мВ /дел)
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Входной импеданс	1 МОм ±2% /25 пФ
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Режим работы	основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))
Коэффициент развертки А (MAIN)	50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)
Коэффициент развертки B (DELAY)	50 нс /дел … 50 мс /дел
Время задержки	1 мкс … 5 с
Дрожание задержки	1:20000
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)
Полярность синхронизации	«+» или «-» или полярность ТВ-синхронизации
ТВ-синхронизация	ТВ-строки (TV-H), ТВ-кадры (TV-V)
Чувствительность синхронизации
Режим работы	Частота	INT	EXT
AUTO	10 Гц … 20 МГц 20 МГц … 100 МГц	0.35 дел 1.5 дел	50 мВ 150 мВ
NORM	DC … 20 МГц 20 МГц … 100 МГц	0.35 дел 1.5 дел	50 мВ 150 мВ
TV	синхросигнал	1 дел	200 мВпик-пик
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	300 В при 1 кГц
Режим X-Y
Режим работы	ось X: CH1, CH2, EXT ось Y: CH1, CH2, CH1 + CH2
Чувствительность	2 мВ /дел … 5 В /дел ±3% EXT: 0.1 В /дел ±5%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Чувствительность выходного сигнала
Напряжение	примерно 25 мВ на 50 Ом
Частотный отклик	~ 10 МГц
Курсорные измерения
Курсорные измерения	ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ
Разрешение	1 /100 дел
Эффективный диапазон	±3 дел (по вертикали) ±4 дел (по горизонтали)
Настройка индикации	по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9
Специальные функции
ВРЕМЯ /ДЕЛ авто диапазон	установлен
Панель установки «сохранение /воспроизведение»	10 настроек
Панель установки фиксации	установлен
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 9 кг

Наименование	Количество
Осциллограф универсальный ПрофКиП С1-157М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
