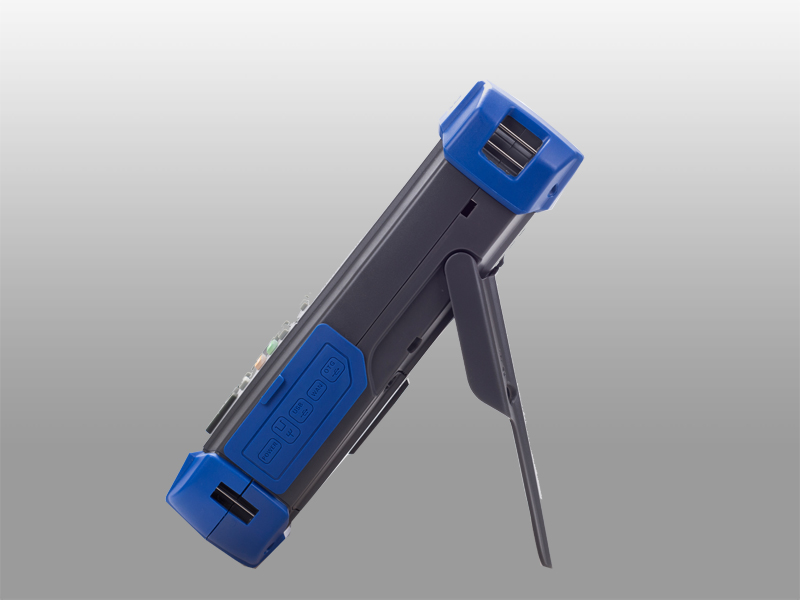

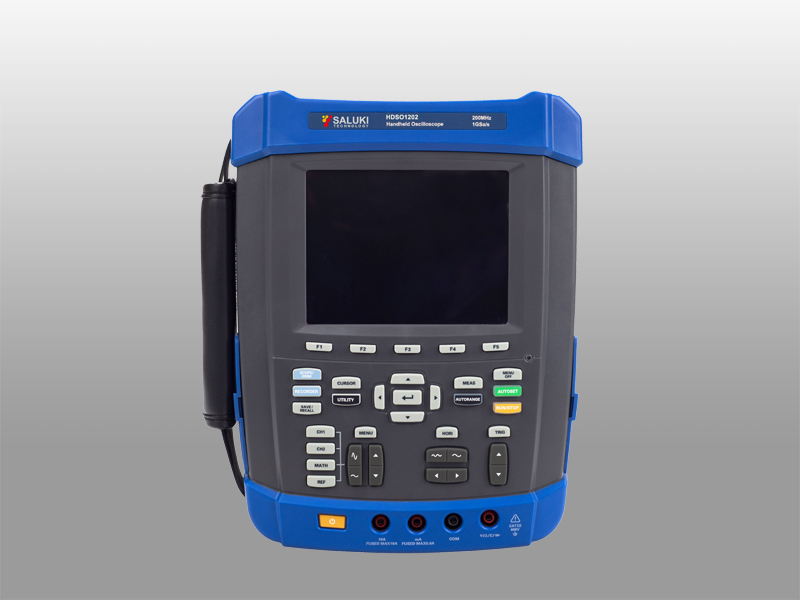

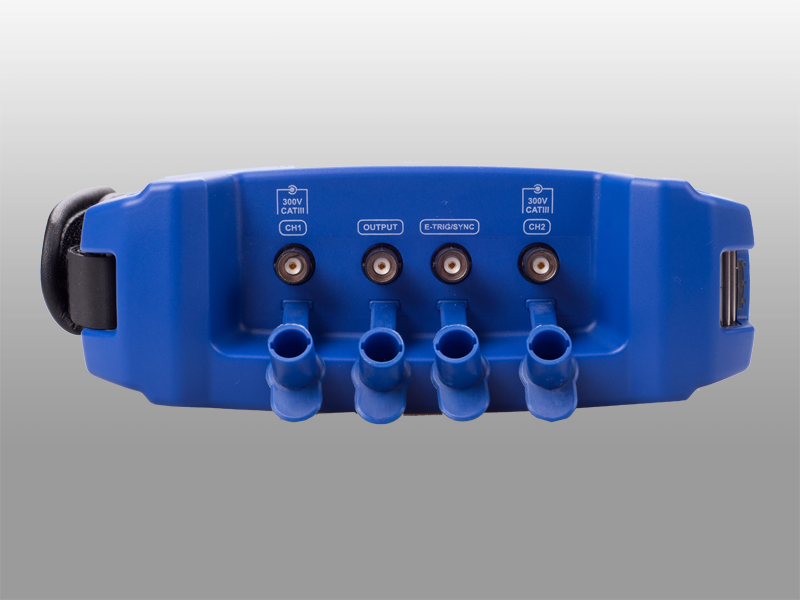

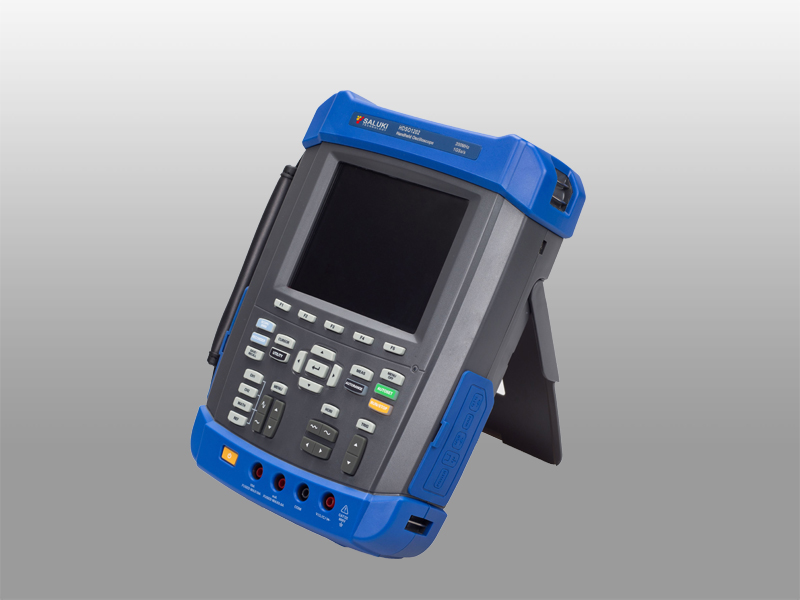

Портативный Осциллограф Saluki HDSO1202B

Каналов

2

Аналоговая полоса пропускания

200 МГц

Время нарастания (Rise Time)

1.7 нс

Входной импеданс

Сопротивление: 1M

Входная чувствительность

2мВ/деление до 5В/деление

Связь на входе

AC, DC and GND

Вертикальное разрешение

8 бит

Максимальное входное напряжение

AC: 600V, DC: 800V

Дискретизация реального времени

1 ГГц при 1 канале, 500МГц при 2-х каналах

Эквивалентная дискретизация

25 ГГц

Диапазоны времени

2 нс/деление до 2000 с/деление

Память

1М замеров при одном канале, 512К замеров в двуканальном режиме

Точность временной задерджкм

50ppm

Точность усиления по DC

+/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div

Режимы триггера

Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)

Параметры

Время задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)

Автоматические измерения

Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width

Курсорные измерения

Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.

Обработка сигнала

CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail

Режим мультиметра

Максимальное разрешение

6000 отсчетов

Режимы

Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи

Максимальное напряжение на входе

AC: 600В, DC: 800В

Максимальный ток на входе

AC: 10A, DC: 10A

Входной импеданс

10 Мом

Экран

TFT ЖК 5.6 дюймов 640 x 480 точек

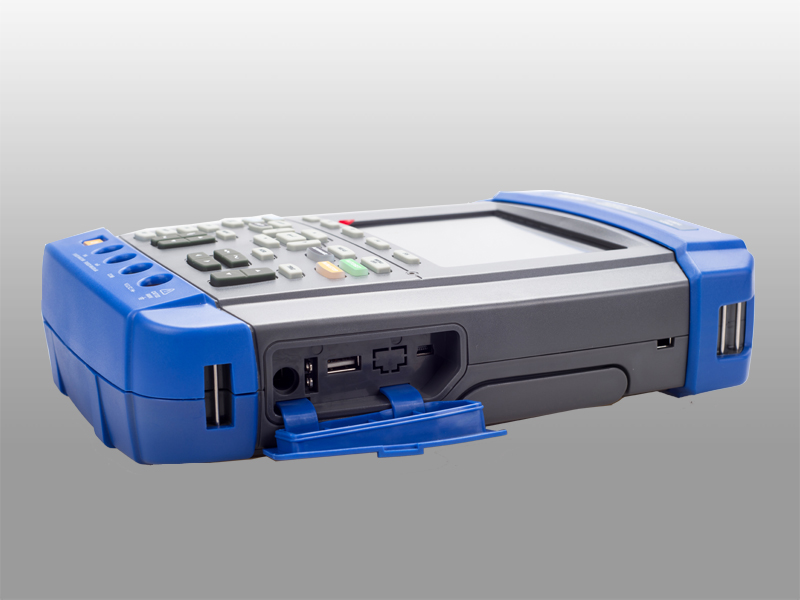

ИнтерфейсUSB

USB 2.0 Full Speed

Питание от сети

AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 12-17В, 1500 мA

Питание от встроенной батареи

Li-ion аккумулятор

Размеры

245 x 163 x 52 (мм)

Вес

1.3 Кг
