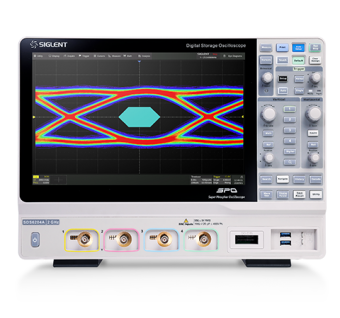

Осциллографы SIGLENT серии SDS5000X

• Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц с частотой дискретизации в реальном времени до 5 Гвыб/с
• Технология СПО
· Скорость захвата сигналов до 110 000 осц/с (нормальный режим) и 500 000 осц/с (последовательный режим)
· Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
· Длина записи до 250 Мб
· Цифровая триггерная система
• Интеллектуальный триггер: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified и Video (поддерживается HDTV). Триггерная зона помогает упростить расширенный запуск
• Запуск по последовательной шине и декодер, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester Code.
• Низкий фоновый шум, поддержка шкал напряжения от 0,5 мВ/дел до 10 В/дел.
• Режим сегментированного сбора данных (Sequence), в котором максимальная длина записи делится на несколько сегментов (до 100 000) в соответствии с условиями запуска, заданными пользователем, с очень небольшим мертвым временем между сегментами для захвата квалификационного события.
• Функция записи осциллограммы истории (History), максимальная длина записанной осциллограммы составляет 100 000 кадров.
• Функция автоматического измерения более 50 параметров, поддержка статистики с гистограммой, трендом, измерением стробирования, математическим измерением, измерением истории и измерением эталона.
• Математические функции (2 Мб БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень), поддержка редактора формул
• Многочисленные функции анализа данных, такие как поиск, навигация, цифровой вольтметр, счетчик, гистограмма сигнала, график Боде и анализ мощности.
• Высокоскоростное аппаратное усреднение, ERES (расширенное разрешение)
• Высокоскоростная аппаратная функция тестирования по маске с инструментом Mask Editor для создания пользовательских масок.
• 16 цифровых каналов (опционально) с частотой дискретизации до 1,25 Гвыб/с, длиной записи до 62,5 Мвыб.
• Генератор сигналов произвольной формы с частотой 25 МГц, встроенный генератор нескольких предопределенных сигналов
• Большой 10,1-дюймовый TFT-LCD дисплей с разрешением 1024 * 600; Емкостный сенсорный экран поддерживает мультитач-жесты
• Поддерживает внешнюю мышь и клавиатуру
• 10 типов сочетаний клавиш

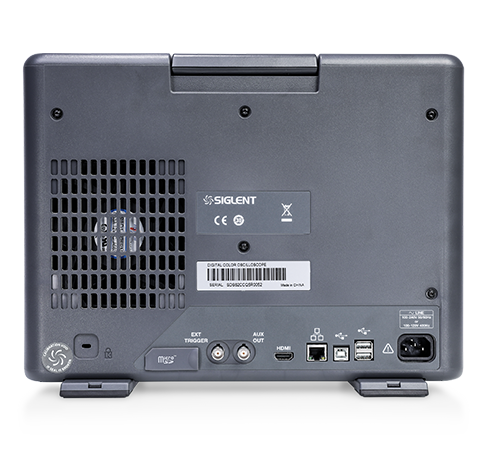

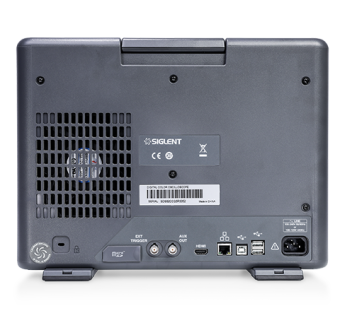

• Несколько интерфейсов: USB-хост, USB-устройство (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, вход 10 МГц, выход 10 МГц, выход VGA
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
• Поддерживает команды дистанционного управления SCPI
