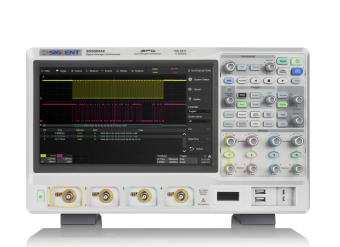

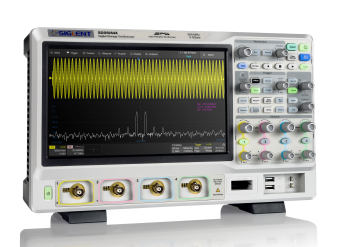

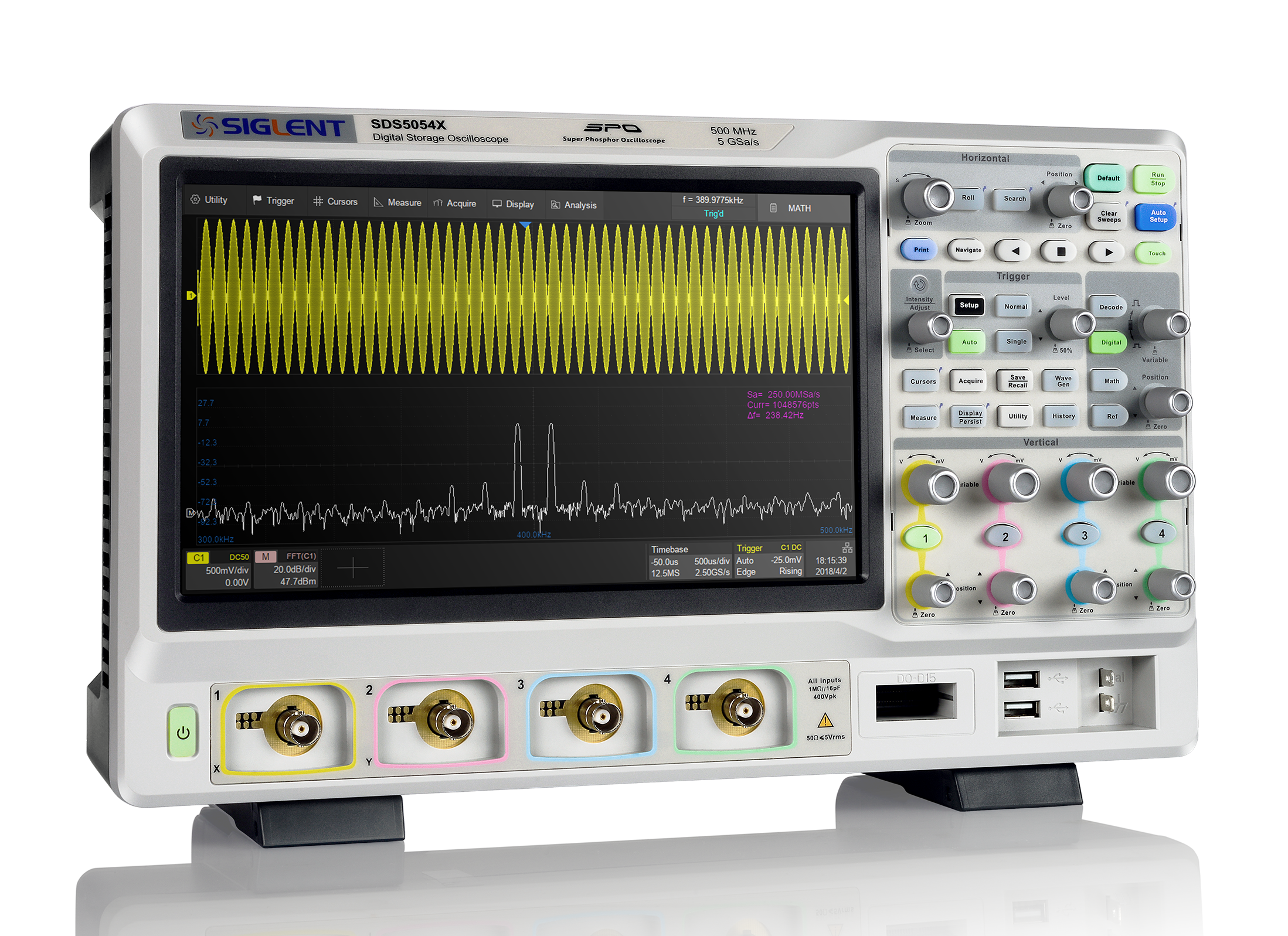

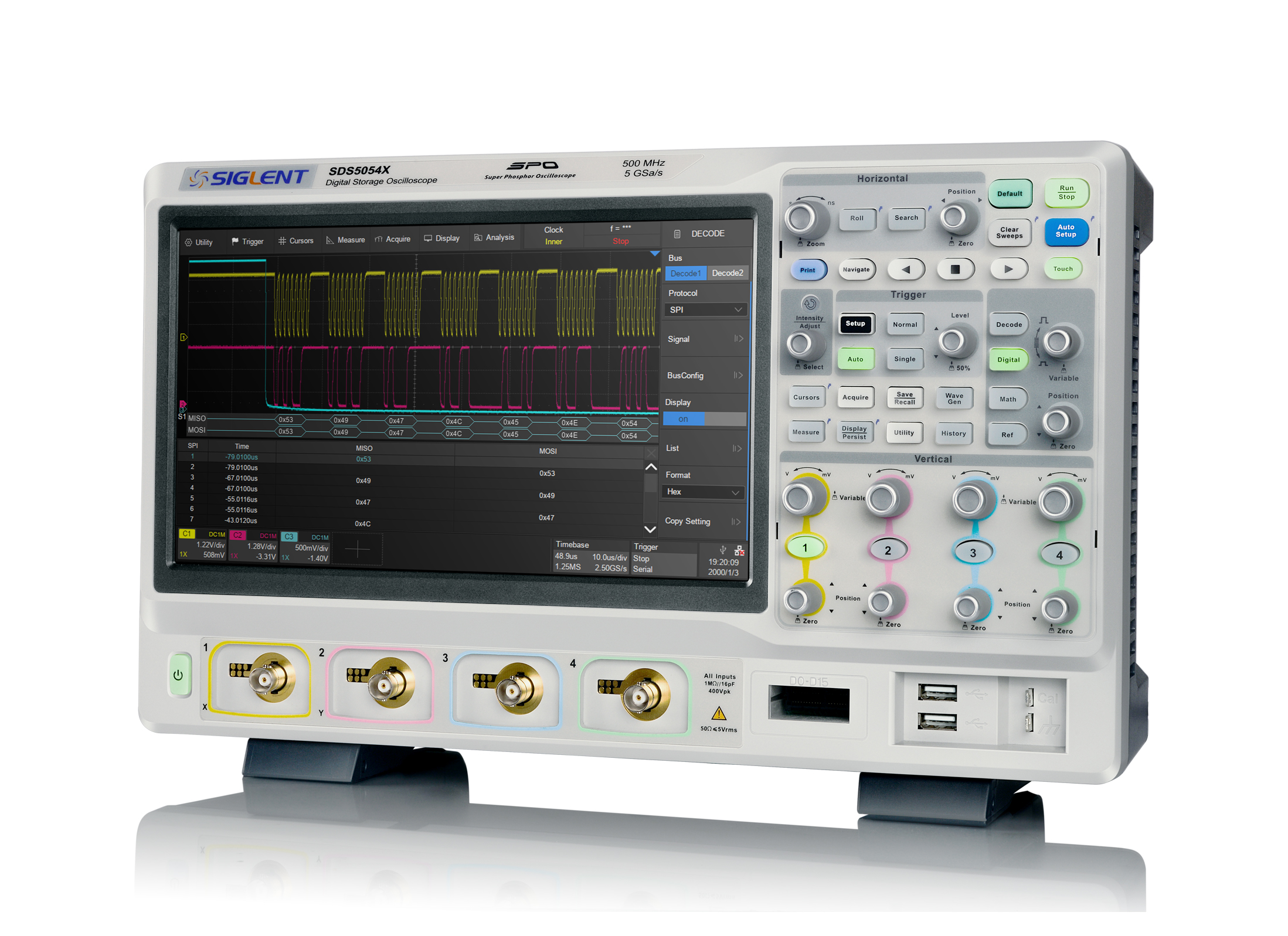

Осциллографы SIGLENT серии SDS6000A

Цифровые запоминающие осциллографы SIGLENT серии SDS6000A доступны с полосой пропускания 2 ГГц, 1 ГГц и 500 МГц, имеют частоту дискретизации 5 Гвыб./с (10 Гвыб./с ESR) на каждом канале, максимальную длину записи 500 Мвыб./канал. и отображать до 4 аналоговых каналов + 16 цифровых каналов с возможностью анализа смешанных сигналов.

Серия SDS6000A использует технологию SPO компании Siglent с максимальной скоростью захвата сигнала до 170 000 осц./с (нормальный режим, до 750 000 осциллограмм/с в последовательном режиме), функцией отображения градации интенсивности с 256 уровнями, а также режимом отображения цветовой температуры. Он также использует инновационную цифровую систему запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов запуска, включая запуск по последовательной шине. Такие инструменты, как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности и анализ глазковой диаграммы/джиттера, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также последовательное декодирование также являются особенностями SDS6000A.

Большой 12,1-дюймовый емкостный сенсорный экран поддерживает мультисенсорные жесты с добавлением удобного пользовательского интерфейса, который может значительно повысить эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление по локальной сети.

• Модели 500 МГц, 1 ГГц, 2 ГГц
• 5 Гвыб/с (10 Гвыб/с ESR) на канал
• Длина записи до 500 Мб
• Скорость захвата сигналов до 750 000 осц/с (последовательный режим)
• Глазковая диаграмма, анализ джиттера, анализ мощности, график Боде, декодирование, MSO, AWG
• SAP2500, SAP2500D, 2,5 ГГц активные несимметричные и дифференциальные пробники

Ключевая особенность

• 4 аналоговых канала, полоса пропускания до 2 ГГц с частотой дискретизации 5 Гвыб/с (10 Гвыб/с ESR) на каждом канале
• Низкий уровень фонового шума, поддержка вертикальной шкалы от 0,5 мВ/дел до 10 В/дел.
• СПО технология
  • Скорость захвата сигнала до 170 000 осц/с (нормальный режим) и 750 000 осц/с (последовательный режим)
  • Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
  • 500 Mpts Суммарная длина записи по всем 4 каналам
  • Цифровая триггерная система
• Интеллектуальный триггер: фронт, наклон, импульс, окно, рант, интервал, выпадение, шаблон, квалифицированный, N-й край, настройка/удержание, задержка и видео (поддерживается HDTV). Zone Trigger упрощает расширенный запуск
• Запуск по последовательной шине и декодер, поддерживает протоколы I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT и Manchester
• Сегментированный режим сбора данных (последовательность), в котором максимальная длина записи делится на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим мертвым временем между сегментами для захвата квалификационного события.
• Функция записи истории сигнала (History), максимальная длина записанного сигнала составляет 80 000 кадров.
• Автоматические измерения по более чем 50 параметрам поддерживают статистику с гистограммой, дорожкой, трендом, измерением стробирования и измерениями по математике, истории и эталону.
• 4 математических кривых (8 Мб БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул
• Множество функций анализа данных, таких как поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде, анализ мощности и анализ глазковой диаграммы/джиттера.
• Высокоскоростное аппаратное среднее, Hi-Res; Высокоскоростная аппаратная функция тестирования по маске с инструментом Mask Editor для создания пользовательских масок
• 16 цифровых каналов (опционально)
• Функция 25 МГц / генератор сигналов произвольной формы, встроенное несколько предопределенных сигналов
• Большой 12,1-дюймовый TFT-LCD дисплей с разрешением 1280*800; Емкостный сенсорный экран поддерживает мультитач-жесты

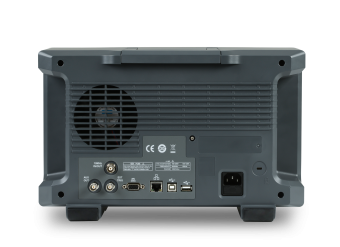

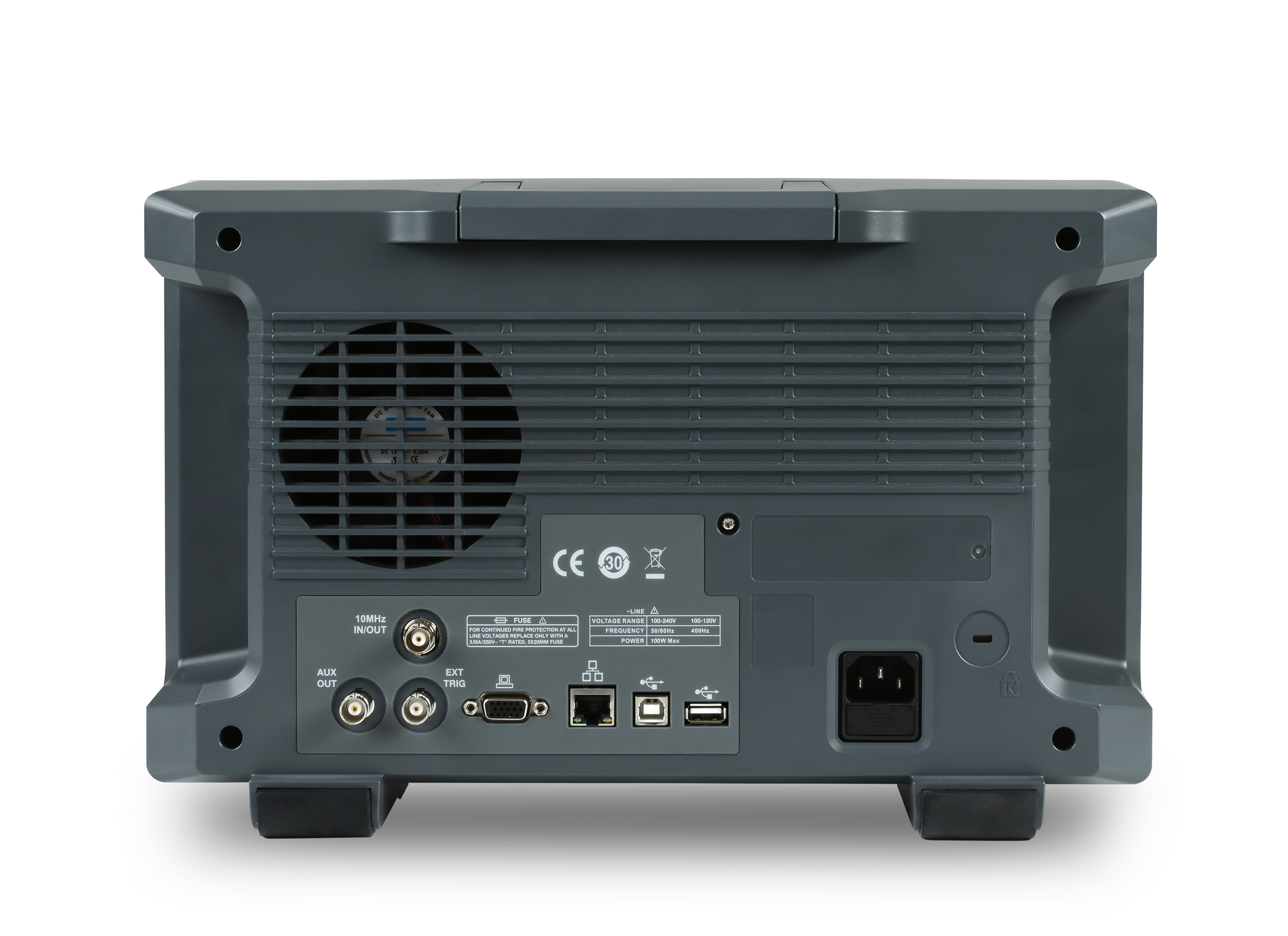

• Интерфейсы включают в себя: USB-хост, USB-устройство (USBTMC), LAN (VXI-11/Telnet/Socket), карту micro SD, Pass/Fail, Trigger Out, HDMI
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера. Поддерживает команды дистанционного управления SCPI. Поддерживает внешнюю мышь и клавиатуру
