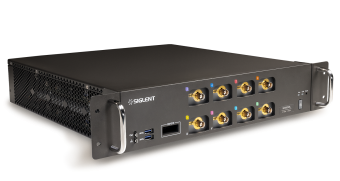

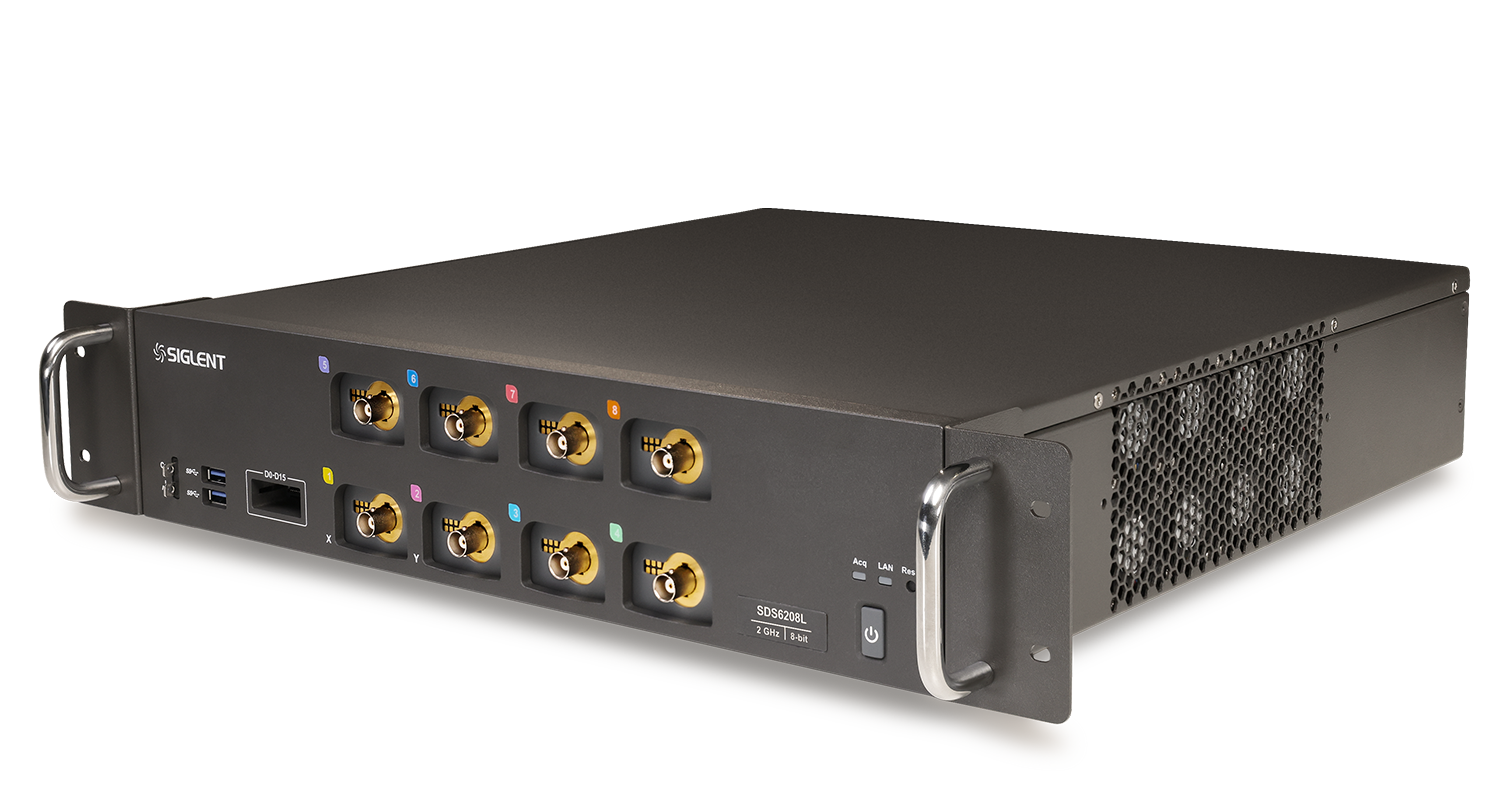

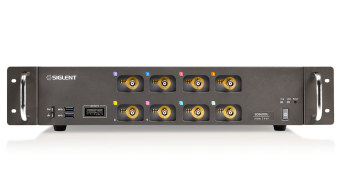

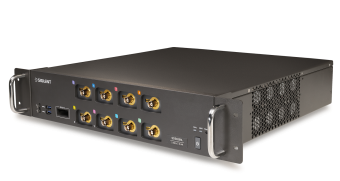

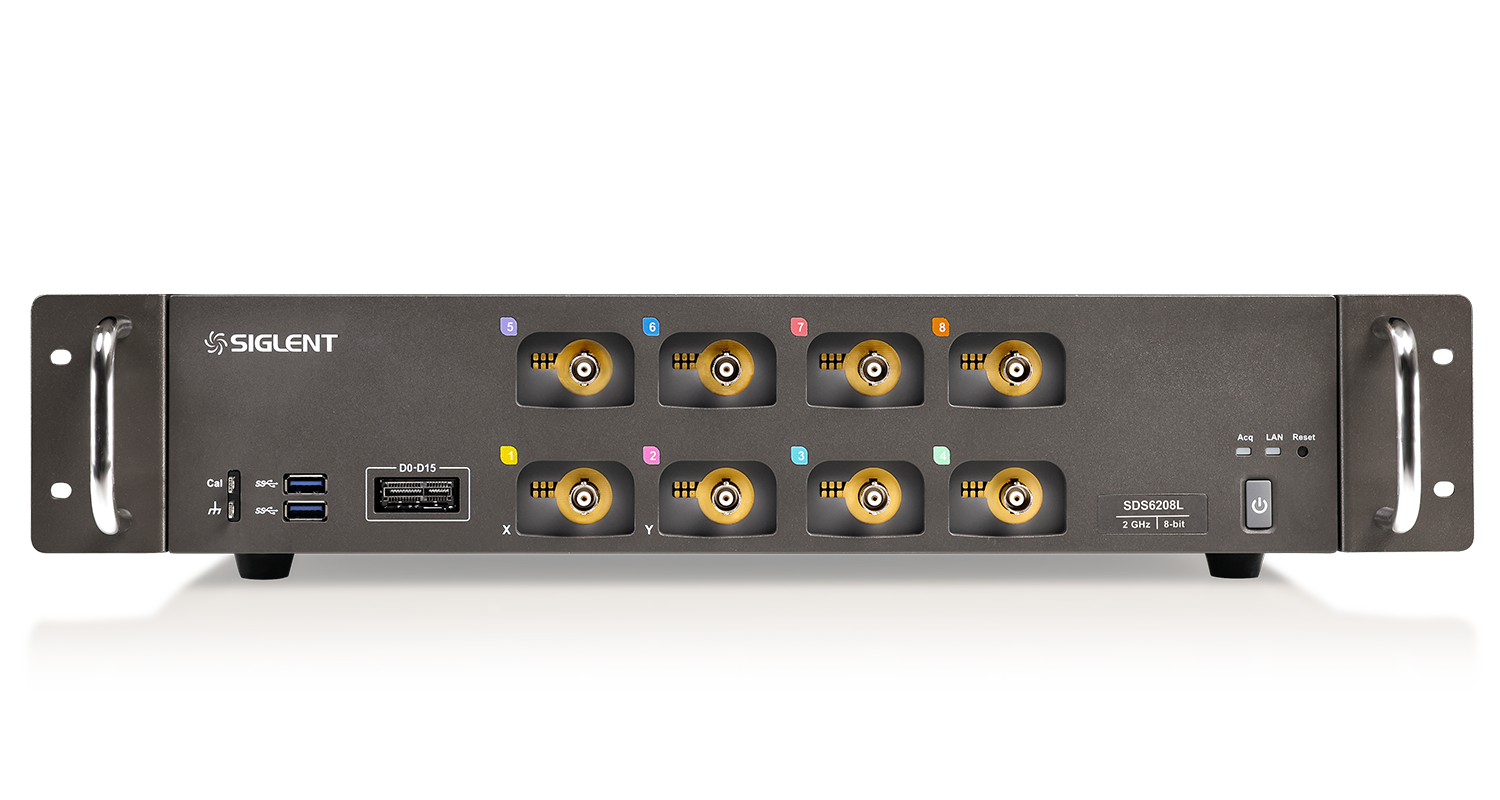

SDS6000L Низкопрофильный цифровой запоминающий осциллограф

• Модели 500 МГц, 1 ГГц, 2 ГГц
• 8/4 аналоговых канала + 1 внешний триггер
• 5 Гвыб/с (10 Гвыб/с ESR) на канал
• Длина записи до 500 Мб
• SYNC-64 для синхронизации 64 x SDS6000L
• Скорость захвата сигналов до 750 000 осц/с (последовательный режим)
• Запуск по последовательной шине и декодер, поддерживает I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT и Manchester

      Низкопрофильные цифровые запоминающие осциллографы SIGLENT серии SDS6000L обеспечивают до 8 аналоговых каналов + 16 цифровых каналов в компактном корпусе. Эта серия доступна в полосах пропускания 2 ГГц / 1 ГГц / 500 МГц, имеет максимальную частоту дискретизации 5 Гвыб/с (10 Гвыб/с ESR) для каждого канала и максимальную длину записи 500 Мвыб/канал.

В серии SDS6000L используется технология SPO компании Siglent с максимальной скоростью захвата сигнала до 170 000 осц./с (в обычном режиме, до 750 000 осциллограмм/с в последовательном режиме), функцией отображения с градацией интенсивности на 256 уровней и режимом отображения цветовой температуры. Он также использует инновационную цифровую систему запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов запуска, включая запуск по последовательной шине. Такие инструменты, как запись истории сигнала, функции поиска и навигации, проверка по маске, анализ мощности и анализ глазковой диаграммы/джиттера, позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование также являются особенностями SDS6000L.

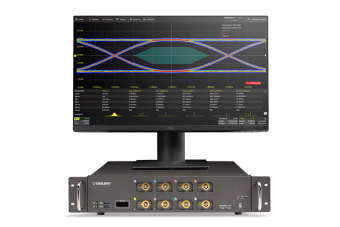

Его можно использовать как автономный осциллограф, подключив к внешнему дисплею и мыши. Им также можно управлять удаленно по локальной сети благодаря удобному встроенному веб-серверу. В сочетании с 64-канальным распределителем синхронизации (SYN64) несколько модулей SDS6000L могут быть организованы как высокоскоростная система сбора данных, имеющая до 512 каналов. Полный набор команд SCPI по стандартному соединению 1000M LAN обеспечивает очень быстрый сбор данных для ускорения автоматизированных тестовых приложений.

	Пропускная способность	каналы	Частота дискретизации в реальном времени	Скорость захвата	Глубина памяти
SDS6208L	2 ГГц	8 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)
SDS6204L	2 ГГц	4 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)
SDS6108L	1 ГГц	8 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)
SDS6104L	1 ГГц	4 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)
SDS6058L	500 МГц	8 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)
SDS6054L	500 МГц	4 + ВНЕШН.	5 Гвыб/с (10 Гвыб/с ESR) на каждом канале	170 000 осц/с (обычный режим), 750 000 осц/с (последовательный режим)	500 Мвыб/кан (одноканальный), 250 Мб/кан (двухканальный), 125 Мб/кан (3 или 4 канала)

Ключевая особенность

• 8/4 аналоговых канала + 1 внешний триггер. Предназначен для расширения. Объедините несколько устройств в высокоскоростную систему сбора данных, содержащую до 512 каналов.
• Полоса пропускания до 2 ГГц с частотой дискретизации 5 Гвыб/с (10 Гвыб/с ESR) на каждом канале
• Низкий уровень фонового шума, поддержка вертикальной шкалы от 0,5 мВ/дел до 10 В/дел.
• СПО технология
  • Скорость захвата сигнала до 170 000 осц/с (нормальный режим) и 750 000 осц/с (последовательный режим)
  • Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
  • 500 Mpts Суммарная длина записи по всем 4 каналам
  • Цифровая триггерная система
• Интеллектуальный триггер: Край, Наклон, Импульс, Окно, Рант, Интервал, Исключение, Шаблон, Квалифицированный, N-й край, Настройка/удержание, Задержка и Видео (поддерживается HDTV). Zone Trigger упрощает расширенный запуск
• Запуск по последовательной шине и декодер, поддерживает протоколы I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT и Manchester
• Сегментированный режим сбора данных (последовательность), в котором максимальная длина записи делится на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим мертвым временем между сегментами для захвата квалификационного события.
• Функция записи истории сигнала (History), максимальная длина записанного сигнала составляет 80 000 кадров.
• Автоматические измерения по более чем 50 параметрам, поддержка статистики с гистограммой, дорожкой, трендом, измерением стробирования и измерениями по математике, истории, памяти и ссылке
• 4 математических кривых (8 Мб БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул

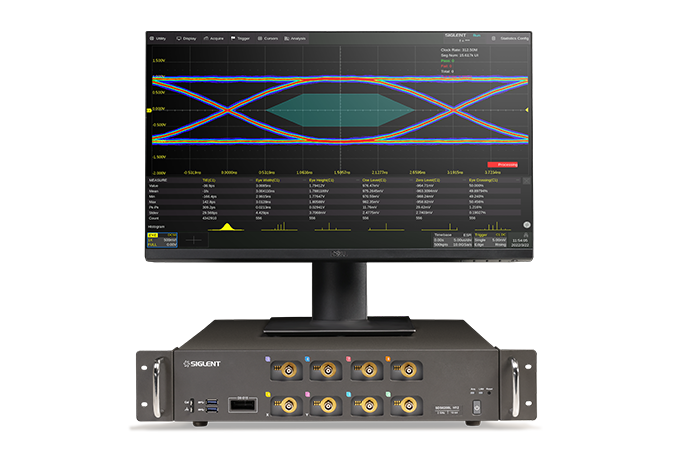

• Множество функций анализа данных, таких как поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, анализ мощности и анализ глазковой диаграммы/джиттера.
• 16 цифровых каналов (опционально)
• Функция 25 МГц / генератор сигналов произвольной формы, встроенное несколько предопределенных сигналов

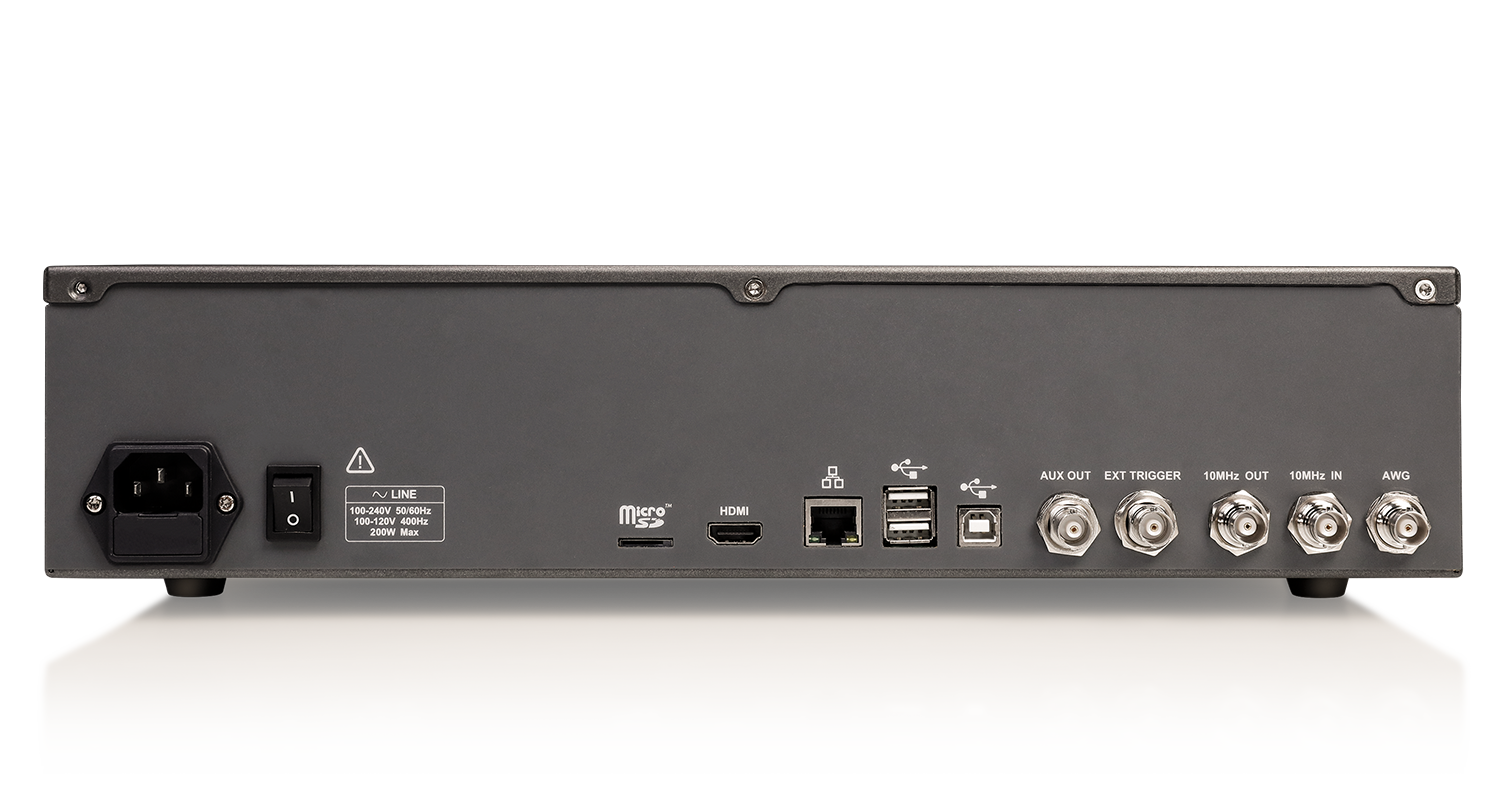

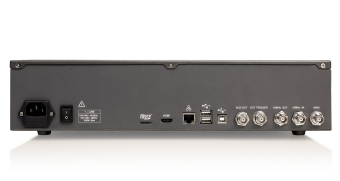

• Интерфейсы включают в себя: 4x USB-хоста, USB-устройство (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), карту micro SD, Pass/Fail, Trigger Out, HDMI, 10MHz In, 10MHz Out
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера. Поддерживает команды дистанционного управления SCPI. Поддерживает внешнюю мышь и клавиатуру.
