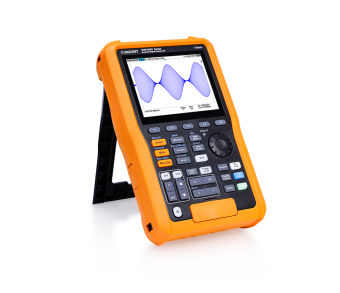

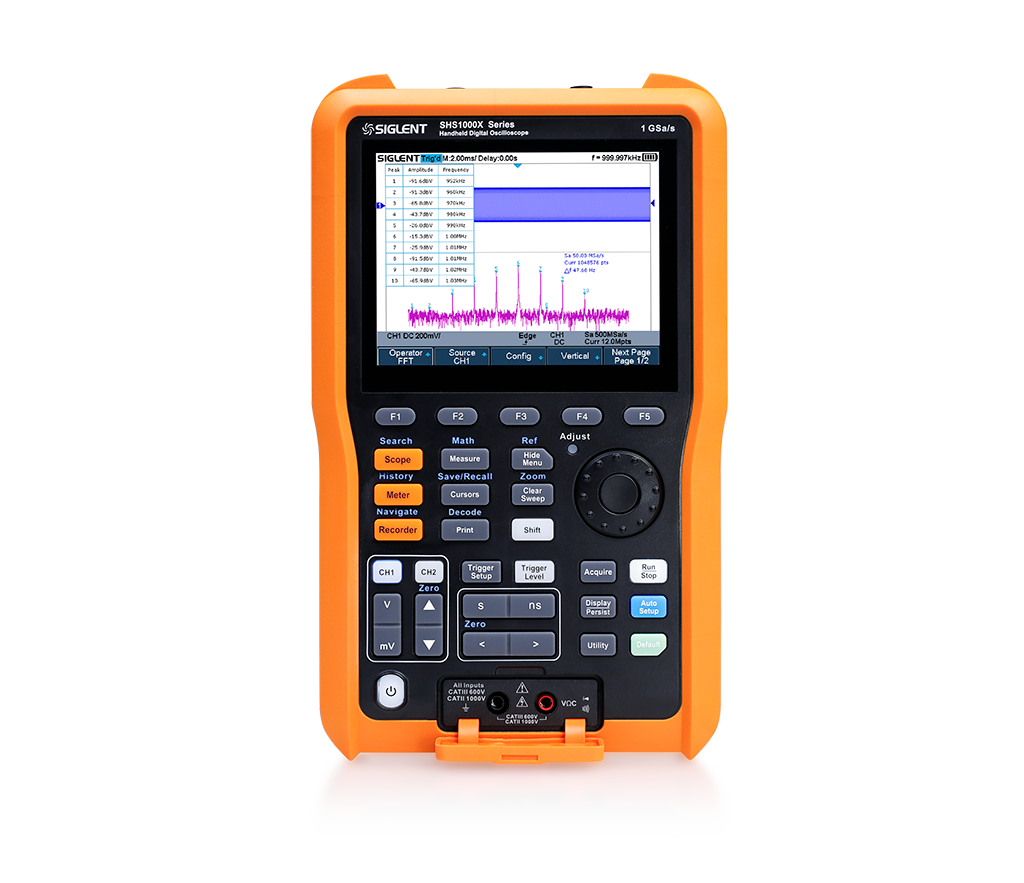

Двухканальный портативный осциллограф Siglent SHS1202X

Ручной осциллограф Siglent SHS1202X
Обнаружение пика 2 нс
Количество каналов 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб / сек

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SHS1202X

Количество каналов	2
Полоса пропускания	200 МГц
Частота дискретизации	в одноканальном режиме: 1 ГВыб / с в двухканальном режиме: 500 МВыб / с
Глубина памяти	одноканальный режим: 12 Мб двухканальный режим: 6 Мб
Обнаружение пика	2 нс
Форма сигнала	sin(x)/x, линейная
Язык	упрощенный китайский, традиционный китайский, английский, французский, японский, корейский, немецкий, испанский, русский, итальянский, португальский
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 14 пФ ± 2 пФ, 50 Ом ± 2 %
Максимальное входное напряжение	CAT II 600 В между сигналом BNC и защитным заземлением CAT II 60 В между сигналом BNC GND и защитным заземлением CAT II 600 В между сигналом BNC и BNC GND
Канал-канальная изоляция	>40 дБ
Затухание датчика	0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, ..., 1000X, 2000X, 5000X, 10000X, пользовательский
Вертикальная система
Полоса пропускания	200 МГц
Вертикальное разрешение	8 бит
Вертикальная развёртка	5 мВ / дел - 100 В / дел (шаг 1-2-5)
Смещение	±5 В (2 мВ / дел - 296 мВ / дел) ±80 В (302 мВ / дел - 7,5 В / дел) ±400 В (7,6 В / дел - 100 В / дел)
Ограничение полосы пропускания	20 МГц ± 40%
Низкочастотный отклик (-3 дБ)	≤ 2 Гц (на входе BNC)
Шум	2 мВ/дел: > 24 дБ 5 мВ/дел: > 25 дБ 10 мВ/дел: > 35 дБ
SFDR	≥ 28 дБ
CMRR	> 100 дБ DC > 50 дБ AC
Точность усиления постоянного тока	≤ ±3%: ≥ 10 мВ/дел ≤ ±4%: < 10 мВ/дел
Время нарастания	≤ 2 нс
Горизонтальная система
Коэффициент развёртки	1 нс / дел - 100 с / дел
Перекос канала	< 300 пс
Скорость захвата формы сигнала	до 100000 волн/с
Оценка интенсивности	256 уровней
Формат отображения	Y-T, X-Y, прокрутка
Точность временной базы	±25 ppm
Режим прокрутки	50 мс / дел - 100 с / дел (шаг 1-2-5)
Система синхронизации
Режимы триггера	авто, нормальный, одиночный
Диапазон уровня запуска триггера	внутренний: ± 4,5 делений от центра экрана
Диапазон удержания триггера	80 нс - 1,5 с
Связь	AC, DC, LFRJ, HFRJ, шум RJ
Точность уровня триггера	внутренний: ± 0,3 дел
Смещение триггера	согласно длине и времени записи
Запуск по фронту
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Запуск по наклону
Режим запуска	положительный наклон >, <, = отрицательный наклон >, <, =
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по длительности импульса
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60,1080i/50,1080i/60
Условие запуска	строка, поле
Запуск по окну
Режим запуска	абсолютный, относительный
Запуск по интервалу
Режим запуска	положительный, опускаясь
Предельный диапазон	<, >, < >, > <
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по провалу
Источник	все каналы
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по ранту
Предельный диапазон	<, >, < >, > <
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по логике
Режим логики	AND, OR, NAND, NOR
Предельный диапазон	<, >, < >, > <
Диапазон удержания триггера	2 нс - 4,2 с
Разрешение	1 нс
Запуск по I2C
Условие запуска	Start, Restart, Stop, No Ack, EEPROM, 7-bit Address, Data, Addr/Data
Адресные биты	7, 10 бит
Предельный диапазон	<, >, =
Длина байта	EEPROM: 1 байт адрес и данные: 1-2 байт длина данных: 1-12 байт
Запуск по SPI
Формат данных	двоичный
Битовое значение	0, 1, X
Порядок битов	LSB, MSB
Запуск по UART
Условие запуска	Start, Error, Check Error, Data
Предельный диапазон	<, >, =
Проверка четности	нет, нечетное, четное, пробел, знак
Биты данных	5 - 8 бит
Запуск по СAN
Условие запуска	начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов
Скорость передачи данных	обычная, пользовательская
Длина данных	1 - 2 байта
Тип кадра	данные, Удаление, Ошибка, Перегрузка
Запуск по LIN
Условие запуска	интервал, ID, ID / данные, ошибка данных
Длина данных	1 - 2 байта
Поиск
Событие	край, наклон, импульс, интервал, рант
Система измерения
БПФ	прямоугольный, Blackman, Hanning, Hamming, Flattop
Математические функции	＋, -, *, /, Intg, Diff, Sqrt
Самописец
Источник	CH1, CH2, CH1 и CH2
Частота дискретизации	1 Sa/с = 25 kSa/с (шан 1-2-5)
Глубина памяти	внутренняя память 50 Мб, внешняя память до 2 Гб
Формат данных	двоичная память
Интервал регистрации	0,1 с - 10 мин
Формат данных	двоичный
Экспорт данных	csv, MATLAB, двоичный файл
Режим мультиметра
Максимальное разрешение	6000 отчетов
Режимы измерения	напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов
Напряжение постоянного тока	60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В
Разрешение постоянного тока	10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В
Напряжение переменного тока	60 мВ / 600 мВ / 6 В / 60 В / 600 В / 750 В
Разрешение переменного тока	10 мкВ / 100 мкВ / 1 мВ / 10 мВ / 100 мВ / 1 В
Постоянный ток	60 мА / 600 мА / 6 А / 10 А
Разрешение постоянного тока	10 мкА / 100 мкА / 1 мА / 10 мА
Переменный ток	60 мА / 600 мА / 6 А / 10 А
Разрешение переменного тока	10 мкА / 100 мкА / 1 мА / 10 мА
Сопротивление	600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм
Разрешение сопротивления	0,1 Ом / 1 Ом / 10 Ом / 100 Ом / 1 кОм / 10 кОм
Емкость	40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ
Разрешение емкости	0,01 нФ / 0,1 нФ / 1 нФ / 10 нФ / 100 нФ
Тест диода	0 - 2 В
Общие характеристики
Тип дисплея	5,6-дюймовый TFT LCD дисплей, 640x480, 24-разрядный
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II, 1,1 А выход 12 В, 4 А
Батарея	рабочее время: 4 ч время заряда: 4 ч емкость: 6900 мАч
Макс. потребляемая мощность	11 Вт
Рабочая температура	от 0 до 40 °С
Температура хранения	от -20 до 60 °С
Относительная влажность	до 90 %
Интерфейс передачи данных	USB, LAN, HDMI
Частотомер	есть
Метод охлаждения	вентилятор
Габариты	276 х 168 х 68 мм
Вес нетто	1,75 кг
Вес брутто	3,5 кг
Комплектация	осциллограф Siglent SHS1202X – 1 шт
	USB кабель - 1 шт; зонд - 2 шт; тестер кабель мультиметра - 1 шт; адаптер питания - 1 шт; батарея - 1 шт; адаптер для измерения тока SCD600MA - 1 шт; адаптер для измерения тока SCD10A - 1 шт; сумка для переноски - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	200
Частота дискретизации, ГГц	1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Мультиметр
Конструкция (осциллографа)	Портативный переносной
