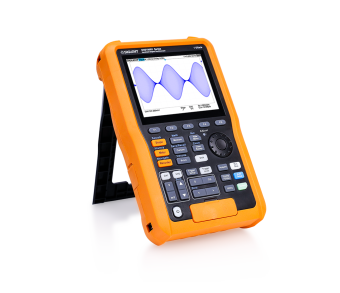

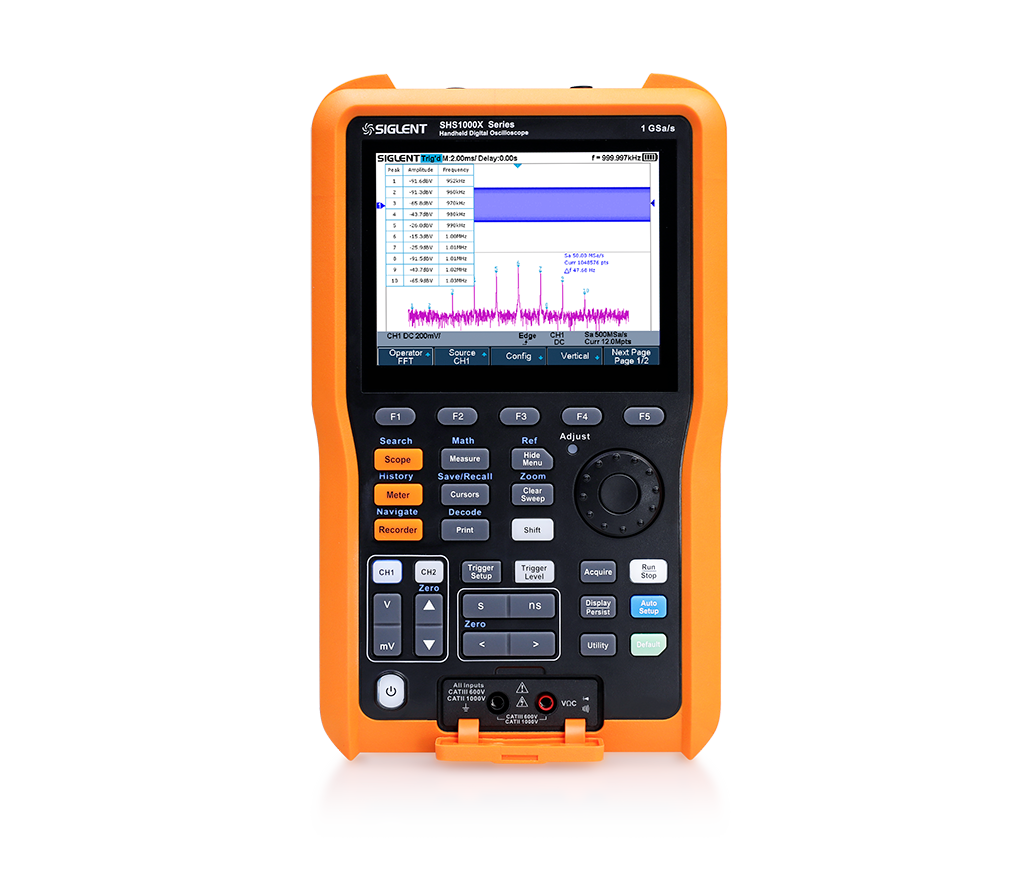

Портативный осциллограф Siglent SHS1072X

Ручной осциллограф Siglent SHS1072X
Видео триггер, поддержка HDTV
Количество каналов: 2 + 1 канал мультиметра
Полоса пропускания: 70 МГц
Частота дискретизации: 1000 Мвыб / с
Глубина памяти: 12 Мб

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SHS1072X

Количество каналов	2 + 1 канал мультиметра
Полоса пропускания	70 МГц
Частота дискретизации	1000 Мвыб / с
Глубина памяти	12 Мб
Скорость захвата волны	400,000 кадров в секунду
Типы триггеров	край, склон, ширина импульса, короткий, интервал, тайм-аут, тип кода, видео триггер, последовательный триггер (I2C, SPI, UART, CAN, LIN)
Тип декодирования	I2C, SPI, UART, CAN, LIN
Максимально безопасный ввод напряжение (осциллограф)	BNC между сигнальным концом и защитным заземлением CAT II 300 В (среднеквадратичное значение) BNC между клеммой заземления и защитным заземлением CAT II 30 В (среднеквадратичное значение) BNC между клеммами заземления CAT II 300 В (среднеквадратичное значение)
Максимально безопасный ввод напряжение (мультиметр)	CAT III 300 В (среднеквадратичное значение) CAT II 600 В (среднеквадратичное значение)
Запуск и декодирование последовательной шины	есть
Видео триггер, поддержка HDTV	есть
Переключение между осциллографом, мультиметром и самописцем в один клик	есть
Функция автоматического измерения 38 параметров	есть
Функция безопасного стирания	есть
Возможности поиска и навигации по событиям	есть
Функции мультиметра	измерение напряжение (DC/AC), тока (DC/AC), сопротивления, емкости, диода, непрерывности
Мультиметр поддерживает истинное среднеквадратичное измерение	есть
Команды дистанционного управления SCP	есть
Степень защиты IP51 от пыли и влаги	есть
Входные параметры
Сопротивление	постоянный ток: (1 МОм ± 2 %) \|\| (14 пФ ± 2 пФ)
Максимальное входное напряжение	400 В, 1 МОм
Изоляция канала	> 100 : 1
Ослабитель зонда	0,1X, 0,2X ,0,5X, 1X, 2X, 5X, 10X……1000X, 2000X, 5000X, 10000X, индивидуальный
Горизонтальная система
Масштаб временной развертки	1,0 нс/дел – 100 с/дел
Перекос канала	< 100 пс
Скорость захвата сигнала	100,000 осциллограмм/с (обычный режим) 400,000 осциллограмм/с (последовательный режим)
Формат отображения	YT, XY, Roll
Точность временной базы	± 25 частей на миллион
Режим сканирования	≥ 50 мс/дел
Вертикальная система
Полоса пропускания (-3 дБ)	70 МГц
Вертикальное разрешение	8 бит
Вертикальная шкала (зонд 1 X)	5 мВ / дел - 100 В / дел (1-2-5 )
Диапазон смещения (зонд 1 X)	2 мВ - 296 мВ: ± 1,6 В; 302 мВ ~ 10 В: ± 80 В; 7,6 - 100 В ~ 10 В: ± 400 В
Ограничение пропускной способности	20 МГц ± 40 %
Равномерность полосы пропускания	DC - 10 % (BW): ± 1 дБ 10% - 50 % (BW): ± 2 дБ 50 % - 100 % (BW): + 2 дБ / -3 дБ
Низкочастотный отклик (AC -3 дБ)	≤ 2 Гц (на входе BNC)
Шум	STDEV ≤ 0,6 дел (≥ 5 мВ / дел) STDEV ≤ 0,7 дел (2 мВ / дел)
Точность усиления постоянного тока	≤ ± 2 %:≥10 мВ/дел ≤ ± 3 %:<10 мВ/дел
Точность смещения постоянного тока	± (1,5%смещение+1,5%8*дел+5мВ)
Время подъема	4 нс
Перерегулирование (импульс 500 пс)	< 18 %
Параметры триггера
Режим триггера	автоматический, обычный, одиночный
Диапазон уровня триггера	± 4,5 сетка (положение от нулевого уровня)
Диапазон удержания	80 нс ~ 1,5 с
Сцепление триггера	AC, DC, LFRJ, HFRJ, Noise RJ
Точность уровня срабатывания	± 0,2 дел
Чувствительность триггера	постоянный ток — макс. полоса пропускания 0,8 дел
Триггерный джиттер	< 100 пс
Смещение триггера	предварительный триггер: 0 ~ 100 % глубина хранения триггера задержки: от 0 до 10,000дел
Краевой триггер
Уклон	подъём, падение, подъём и падение
Источник	все каналы
Триггер уклона
Уклон	подъем, падение
Предельный диапазон	меньше, больше, в пределах диапазона, вне диапазона
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с, разрешение 1 нс
Импульсный триггер
Полярность	ширина положительного импульса, ширина отрицательного импульса
Предельный диапазон	меньше, больше, в пределах диапазона, вне диапазона
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с, разрешение 1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60
Источник	все каналы
Оконный триггер
Тип окна	абсолютный, относительный
Источник	все каналы
Интервальный триггер
Склон	подъем, падение
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер отключения
Тип тайм-аута	край, штат
Источник	все каналы
Уклон	подъем, падение
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Мелкий триггер
Полярность	ширина положительного импульса, ширина отрицательного импульса
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, и нет, или нет
Источник	все каналы
Предельный диапазон	≤, ≥, в пределах, вне пределов
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер I2C
Тип триггера	запуск, остановка, перезапуск, нет ответа, адрес + данные, EEPROM, длина данных
Сигнал	SCL, SDA
Источник	все каналы
Предельный диапазон	EEPROM：=，>，<
Адресное направление	адрес + данные: читать, писать, игнорировать
SPI-триггер
Источник	все каналы
Сигнал	CS, CL, Data
Длина данных	4 ~ 96 бит
Битовое значение	0,1Х
Порядок бит	младший бит, старший бит
Триггер UART
Тип триггера	запуск, остановка, данные, проверка ошибки
Источник	все каналы
Условие данных	=,>,<
Длина данных	1 байт
Ширина данных	5 бит, 6 бит, 7 бит, 8 бит
Уровень холостого хода	низкий, высокий
Стоп-бит	1 бит, 1,5 бит, 2 бита
Порядок бит	младший бит, старший бит
Скорость передачи данных	600 бит/с / 1200 бит/с / 2400 бит/с / 4800 бит/с / 9600 бит/с / 19200 бит/с / 38400 бит/с / 57600 бит/с / 115200 бит/с / настройка
Скорость передачи данных (настраиваемая)	300 - 5000000 бит/с
CAN-триггер
Источник	все каналы
Длина идентификатора	стандарт (11 бит), расширение (29 бит)
Длина данных	1 ~ 2 байта
Скорость передачи данных	5 кб/с ~ 1 МБ/с
Триггер LIN
Тип триггера	начало, идентификатор, идентификатор + данные, ошибка данных
Источник	все каналы
Длина идентификатора	1 байт
Длина данных	1 ~ 2 байта
Скорость передачи данных (настраиваемая)	300 бит/с ~ 20 Мбит/с
Система измерения
Источник	СН1 / СН2
Вертикальная (напряжение)	Max, Min, Pk-Pk, Ampl, Top, Base, Mean, Cmean, Stdev, Cstd, RMS, Crms, FOV, FPRE, ROV, RPRE, Level@X
Горизонтальная (время)	Period: период для каждого цикла в форме волны на уровне 50% и положительном наклоне Freq: частота для каждого цикла в форме волны на уровне 50% и положительный наклон +Wid: ширина, измеренная на уровне 50 % и положительном уклоне -Wid: ширина, измеренная на уровне 50 % и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90 % Fall: длительность спадающего фронта от 90 до 10 % Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50 %-ном пересечении +Dut: отношение положительной ширины к периоду -Dut: отношение отрицательной ширины к периоду
Задержка	Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew
Курсор	время измерения курсора вручную (Х1,Х2), разница во времени ΔТ в форме отображается обратная разница во времени (1/ΔТ) ручное измерение напряжения курсором (Y1,Y2), разность напряжений ΔВ автоматическое отслеживание курсором
Статистика измерений	текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных
Частотомер	6 цифровой аппаратный частотомер
Математические функции
Операция	складывать, вычитать, умножать, делить, БПФ, дифференциал, интеграл, квадратный корень
БПФ	оконный режим: прямоугольный, Блэкман, Ханнинг, Хэмминг, плоская вершина
БПФ-дисплей	полный экран, разделенный
Диктофон
Регистратор сигналов
Источник	все каналы
Частота выборки	1 са/с ~ 25 тыс. са/с
Максимальная глубина хранения	внутреннее хранение 50 МБ, хранение во внешней памяти 2 ГБ
Формат хранения данных	двоичный
Регистратор сигналов
Источник	измеренные значения, мультиметры, измеряемые значения и мультиметры
Интервал регистрации	0,1 с - 10 мин
Максимальное количество измерений, записываемых одновременно	4
Формат хранения данных	двоичный
Формат экспорта данных	Binary, csv, matlab
Цифровой мультиметр
Разрешение	6000 отсчетов
Максимальное входное напряжение	CAT III 600 В (среднеквадратичное значение), CAT II 1000 В (среднеквадратичное значение)
Напряжение постоянного тока	60,00 мВ, разрешение 10 мкВ, точность (±1%±15 цифр) 600,0 мВ, разрешение 100 мкВ, точность (±1%±5 цифр) 6.000 В, разрешение 1 мВ, точность (±1%±5 цифр) 60,00 В, разрешение 10 мВ, точность (±1%±5 цифр) 600,0 В, разрешение 100 мВ, точность (±1%±5 цифр) 1000 В, разрешение 1 В, точность (±1,5%±5 цифр)
Напряжение переменного тока (45 Гц~400 Гц)	60,00 мВ, разрешение 10 мкВ, точность (±1%±15 цифр) 600,0 мВ, разрешение 100 мкВ, точность (±1%±5 цифр) 6.000 В, разрешение 1 мВ, точность (±1%±5 цифр) 60,00 В, разрешение 10 мВ, точность (±1%±5 цифр) 600,0 В, разрешение 100 мВ, точность (±1%±5 цифр) 1000 В, разрешение 1 В, точность (±1,5%±5 цифр)
Постоянный ток	60,00 мА, разрешение 10 мкА, точность (±4%±10 цифр) 600,0 мА, разрешение 100 мкА, точность (±4%±10 цифр) 6.000А, разрешение 1 мА, точность (±5%±5 цифр) 10.00А, разрешение 10 мА, точность (±5%±5 цифр)
Переменный ток (45 Гц ~ 400 Гц)	60,00 мА, разрешение 10 мкА, точность (±4%±10 цифр) 600,0 мА, разрешение 100 мкА, точность (±4%±10 цифр) 6.000А, разрешение 1 мА, точность (±5%±5 цифр) 10.00А, разрешение 10 мА, точность (±5%±5 цифр)
Сопротивление	600,0 Ом, разрешение 0,1 Ом, точность (±1%±5 цифр) 6.000 КОм, разрешение 1 Ом, точность (±1%±5 цифр) 60.00 КОм, разрешение 10 Ом, точность (±1%±5 цифр) 600,0 КОм, разрешение 100 Ом, точность (±1%±5 цифр) 6.000 МОм, разрешение 1 КОм, точность (±1%±5 цифр) 60.00 МОм, разрешение 10 КОм, точность (±4%±5 цифр)
Емкость	40,00 нФ, разрешение 0,01 нФ, точность (±5%±50 цифр) 400,0 нФ, разрешение 0,1 нФ, точность (±5%±5 цифр) 4.000 мкФ, разрешение 1 нФ, точность (±5%±5 цифр) 40,00 мкФ, разрешение 10нФ, точность (±5%±5 цифр) 400,0 мкФ, разрешение 100нФ, точность (±5%±5 цифр)
Диод	0 - 2 В
Характеристики дисплея
Тип дисплея	5-дюймовый цветной TFT экран
Разрешение	640 х 480
Глубина цвета	24 бита
Контраст (типичный)	500 : 1
Интенсивность подсветки	200 нит
Общие характеристики
Интерфейс	USB
Температура	рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Входное напряжение	100 ~ 240 В (среднеквадратичное значение), 50/60 Гц, 1,1А
Выход	12 В, 4 А
Источник питания	батарея 6900 мАч
Время автономной работы	4 ч
Время зарядки	3 ч
Габариты изделия	276 х 176 х 68 мм
Вес нетто	1,75 кг
Вес брутто	3,5 кг
Комплектация	осциллограф Siglent SHS1072X - 1 шт
	пассивный зонд PB925 - 2 шт; USB кабель - 1 шт; ручка мультиметра (красная, черная) - 2 шт; адаптер питания - 1 шт; аккумуляторная батарея - 1 шт; сумка - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	70
Частота дискретизации, ГГц	1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Мультиметр
Конструкция (осциллографа)	Портативный переносной
