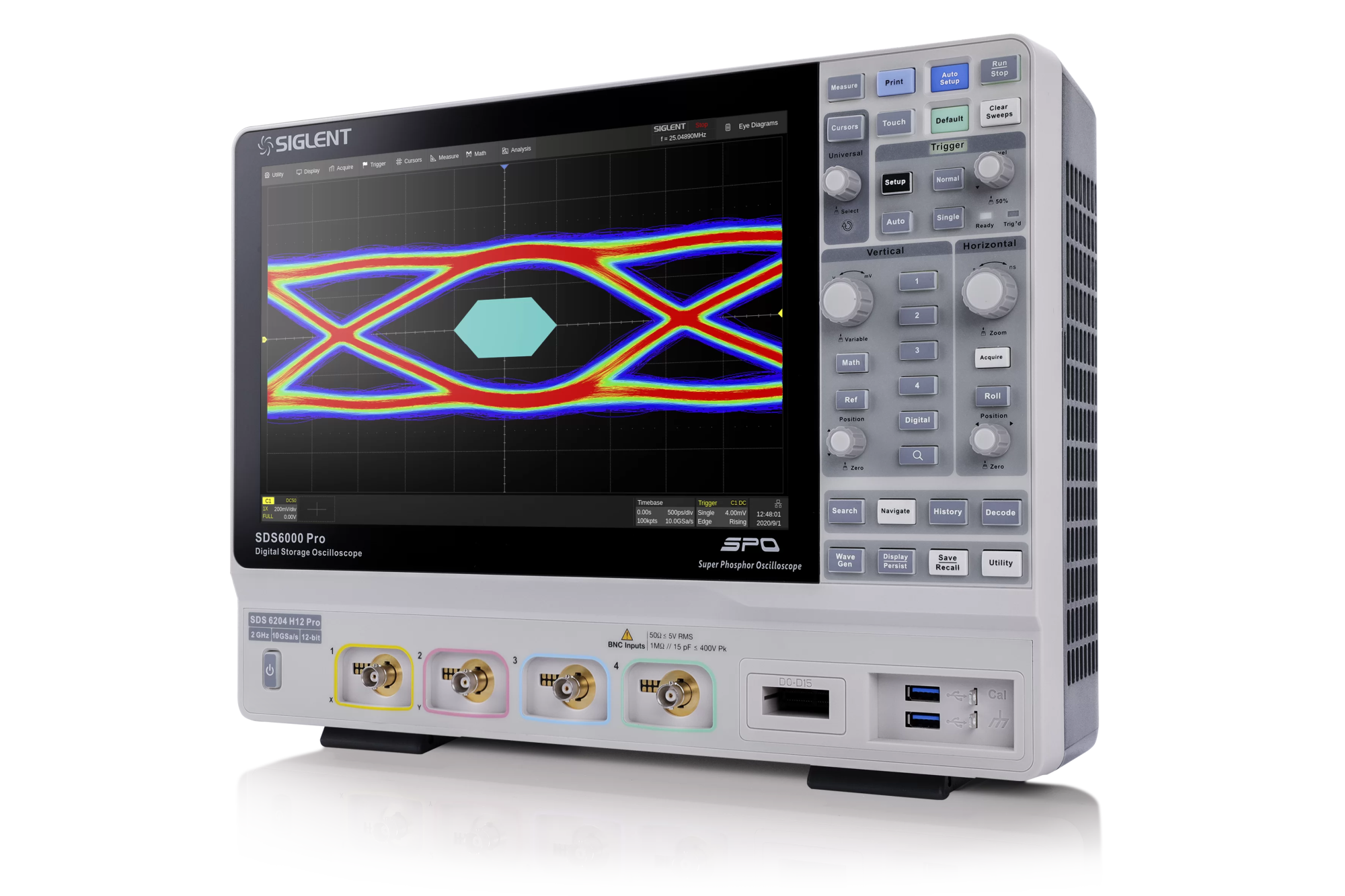

Осциллограф Siglent SDS6034 H10 Pro

Цифровой осциллограф Siglent SDS6034 H10 Pro
16 цифровых каналов
Количество каналов: 4
Полоса пропускания: 350 МГц
Частота дискретизации: 5000 Мвыб / с
Глубина памяти: 250 Мбит / c

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDS6034 H10 Pro

Количество каналов	4
Цифровые каналы	16, частота дискретизации 500 Мвыб / с, глубина хранения 12,5 Мвыб /канал
Полоса пропускания	350 МГц
Частота дискретизации	5 Гвыб / с (режим с чередованием), 2,5 Гвыб / с (режим без чередования)
Глубина памяти (макс.)	250 Мбит / с
Типы триггеров	фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут, шаблон, видео, фронт помещения, N-й фронт, задержка, время установки/удержания, последовательный триггер
Скорость захвата волны	170 000 wfm / s (нормальный режим), 750 000 wfm / s (последовательный режим)
Декодирование сигналов шин	стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование)
Интеллектуальный запуск	есть
Последовательный запуск и декодер шины	есть
Режим сегментированного сбора данных (последовательности)	есть
Функция записи истории формы сигнала	есть
Автоматические измерения	поддерживая статистику измерений, измерение стробирования, математическое измерение, измерение истории и измерение опорного значения
Поддерживает гистограмму, график траектории и статистику графика трендов измеренных параметров	есть
4 независимых операции с сигналами	есть
Встроенный веб-сервер поддерживает удаленное управление через порт LAN	есть
Разнообразие расширенных функций анализа и обработки данных	поиск и навигация, высокоскоростное тестирование по маске, гистограммы сигналов, графики Боде, анализ источника питания (опция), счетчики, анализ глазковых диаграмм и анализ джиттера (опция) и т. д.
Генератор сигналов произвольной формы 25 МГц (опция)	есть
Встроенный веб-сервер поддерживает управление прибором через вебстраницы	есть
Поддерживает расширенные команды дистанционного управления SCPI	есть
Сбор данных (аналоговый канал)
Частота дискретизации в реальном времени	5 Гвыб / с (режим с чередованием), 2,5 Гвыб / с (режим без чередования)
Глубина хранения	250 Мбит / канал (режим с чередованием), 125 Мбит / канал (режим без чередования)
Скорость захвата сигнала	нормальный режим: до 170 000 осциллограмм / с последовательный режим: до 750 000 осциллограмм / с
Уровень интенсивности сигнала	256
Точность смещения	±(1,5%смещение+1,5%полная шкала+1 мВ)
Обнаружение пиков	минимальная обнаруживаемая длительность импульса 400 пс
Среднее время	4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192
Повышенное разрешение (ERES)	биты расширения: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4 бита
Последовательный режим	максимум 80 000 кадров, минимальный интервал между двумя триггерами = 1,3 мкс
Режим истории	максимум 80 000 кадров
Метод интерполяции	sinx/x, x
Вертикальная система
Полоса пропускания (-3 дБ)	350 МГц
Время нарастания	1 нс
Вертикальный разрешение	10 бит
Эффективное количество цифр (ENOB)	7,9 бит
Диапазон вертикального масштаба	8 квадратов
Вертикальная передача (передаточное число зонда 1X)	1 МОм: 0,5 мВ/дел – 10 В/дел; 50 Ом: 0,5 мВ/дел – 1 В/дел
Точность усиления постоянного тока	12 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %; 10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 %
Точность смещения постоянного тока	± (1 % настройки смещения постоянного тока + 0,5 % полной шкалы + 0,02 % максимального смещения постоянного тока + 1 мВ)
Диапазон смещения (коэффициент датчика 1X)	1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±16 В; 102 мВ/дел ~ 200 мВ/дел: ± 80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В; 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±10 В
Ограничение пропускной способности	20 МГц ± 20 %, 200 МГц ± 20 %
Частота среза связи по переменному току (-3 дБ)	6 Гц (тип.)
Перерегулирование (100 мВ/дел.) шестерня, быстрый край 150 пс, @50 Ом, типичное значение)	7 %
Входная связь	постоянный ток, переменный ток, земля
Входное сопротивление	(1 МОм±2%) \|\| (15 пФ±3пФ), 50 Ом: 50 Ом ± 1%
Максимальное входное напряжение	1 МОм ≤ 400 В (постоянный + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое
SFDR (ложная свободная динамика)	≥ 45 дБн
Изоляция канала	60 дБ до 200 МГц, 50 дБ до 350 МГц
Коэффициент ослабления пробника	1X, 10X, 100X, по индивидуальному заказу
Горизонтальная система
Шкала времени	1 нс/дел ~ 1000 с/дел
Диапазон горизонтального масштаба	10 квадратов
Режим отображения	YT, XY,Roll
Режим качения	≥ 50 мс/дел
Перекос канала	< 100 пс
Точность временной базы	начальная точность ± 2 ppm (0~50℃); ± 0,5 ppm скорость старения в течение 1 года; ± 3 ppm скорость старения в течение 20 лет
Параметры триггера
Режим	авто, нормальный, одиночный
Уровень	внутренний: ± 4,5 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В
Диапазон удержания	по времени: 8 нс ~ 30 с (шаг 8 нс)
Точность (типичная)	внутренний: ± 0,2 дел. внешний: ± 0,3 дел.
Входное напряжение внешнего триггера	1 МОм ≤ 42 Впик 50 Ом ≤ 5 В (среднеквадратичное значение)
Режим соединения	С1~С8: связь по постоянному току: пропускает все компоненты сигнала связь по переменному току AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы частотой менее 15 Гц низкочастотное подавление LFRJ: подавляет низкочастотные сигналы менее 2,4 МГц подавление высоких частот HFRJ: подавляет высокочастотные сигналы с частотой выше 1,3 МГц шумоподавление Noise RJ: увеличивает диапазон гистерезиса запуска и подавляет ложные срабатывания, вызванные шумом EXT DC: передает все компоненты сигнала AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы менее 15 Гц. LFRJ: подавляет низкочастотные сигналы менее 2,5 МГц HFRJ: подавляет высокочастотные сигналы выше 1,3 МГц
Точность уровня срабатывания (тип.)	C1〜C8: ± 0,2 дел. ВНЕШНИЙ: ± 0,3 дел.
Триггерный джиттер	C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв.
Смещение триггера	предварительный триггер: 0 ~ 100% глубины памяти триггер задержки: 0 ~ 10000 дел.
Триггерный джиттер	C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв.
Краевой триггер
Уклон	нарастающий фронт, спадающий фронт, чередующийся
Источник	C1~C8 / EXT / (EXT/5) / линия переменного тока / D0~D15
Триггер уклона
Уклон	нарастающий фронт, спадающий фронт
Ограничения	меньше, больше, в пределах диапазона, вне диапазона
Источник	C1~C8
Временной диапазон	2нс ~ 20с, разрешение 1 нс
Триггер по ширине импульса
Источник	С1~С8/Д0~Д15
Полярность	ширина положительного импульса, ширина отрицательного импульса
Ограничения	меньше, больше, в пределах диапазона, вне диапазона
Временной диапазон	2нс ~ 20с, разрешение 1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	С1 - С8
Синхронизировать	любой
Оконный триггер
Тип окна	абсолютный, относительный
Источник	С1 - С8
Интервальный триггер
Край триггера	нарастающий фронт, спадающий фронт
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	С1~С8/Д0~Д15
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер тайм-аут
Тип тайм-аута	край, штат
Источник	С1~С8/Д0~Д15
Уклон	нарастающий фронт, спадающий фронт
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Мелкий триггер
Полярность	положительный, отрицательный
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	С1 ~ С8
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	С1~С8/Д0~Д15
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Квалифицированный триггер
Тип	уровень, уровень и ограниченный по времени, край, край и ограниченный по времени
Источник	С1~С8/Д0~Д15
Триггер N-ого края
Уклон	подъем, падение
Источник	С1~С8/Д0~Д15
Счетчик	1 ~ 65535
Временной диапазон	8 нс ~ 20 с
Разрешение	1 нс
Задержка срабатывания триггера
Источник А	С1~С8/Д0~Д15
Источник Б	С1~С8/Д0~Д15
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Уклон	подъем, падение
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер I2C
Источник	С1~С8/Д0~Д15
Сигнал	SDA / SCL
Адрес	от 1 до 7 строк
SPI-триггер
Сигнал	CLK, MISO, MOSI, CS
Источник	С1~С8/Д0~Д15
Выбор края	подъем, падение
Выбор чипа	активный высокий, активный низкий, тайм-аут часов
Порядок бит	младший бит, старший бит
Триггер UART
Сигнал	RX / TX
Источник	С1~С8/Д0~Д15
Ширина данных	5-бит, 6-бит, 7-бит, 8-бит
Паритет	нет, нечетные цифры, четные цифры, 1 четность, 0 четность
Стоп-бит	1-битный, 1,5-битный, 2-битный
Порядок бит	младший бит, старший бит
CAN-триггер
Источник	все каналы / Д0 ~ Д15
Триггер LIN
Версия	1.3, 2.0
Источник	С1~С8/Д0~Д15
Скорость передачи данных	600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский
CAN-FD триггер (опциональное)
Источник	С1~С8/Д0~Д15
Номинальная скорость передачи данных	10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский
Скорость передачи данных	500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский
FlexRay (опциональное)
Источник	С1~С8/Д0~Д15
Скорость передачи данных	2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский
I2S (опциональное)
Источник	С1~С8/Д0~Д15
Сигнал	BCLK, WS, DATA
Аудио вариант	Audio-I2S, Audio-LJ, Audio-RJ
Стартовые биты	0 ~ 31
Биты данных	1 ~ 32
MIL-STD-1553B (опциональное)
Источник	С1~С8
SENT (опциональное)
Источник	С1~С8
Macnhester (опциональное)
Источник	С1~С8
Скорость передачи данных	500 бит/с ~ 5 Мбит/с
ARINC429 (опциональное)
Источник	С1~С8
Скорость передачи данных	12,5 кбит/с~100 кбит/с, допуск 1%~20%
Формат слов	L/SDI/D/SSM, L/D/SSM, L/D
Система измерения
Источник	C1~C8, D0~D15, Z1~Z8, F1~F4, M1~M4, ссылка, история
Режим	простой, продвинутый
Диапазон	экран, стробирование
Вертикальная	Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger
Горизонтальная	Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Разнообразный	+Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope
Задержка	Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F
Статистика	текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных, гистограмма, график тренда, график траектории
Статистика подсчета	неограниченно, 1 ~ 1024
Статистика подсчета в одном кадре	до 65 000
Анализатор
Источник	C1~C8, история
Режим	край, наклон, ширина импульса, интервал, короткий интервал
Навигация
Тип	поиск события, времени, истории кадра
Тест на маску
Источник	С1~С8, Z1~Z8
Создание маски	авто (создать маску), настраиваемый (редактор масок)
DVM
Источник	все каналы
Режим	DC mean, DC RMS, AC RMS, Peak-peak, Amplitude
Сюжет	Bar, Histogram, Trend
Скорость ворот	20 мс
График Боде
Источник	С1~С4
Тип сканирования	простая, переменная амплитуда
Частота	режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц
Мера	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе
Анализ мощности (опционально)
Элемент анализа	качество электроэнергии, гармоники тока, пусковой ток, потери переключения, скорость нарастания напряжения, анализ модуляции, пульсации выходного сигнала, включение/выключение, переходные характеристики, коэффициент отклонения источника питания, энергоэффективность, безопасная рабочая зона MOSFET
Гистограмма
Источник	С1~С8
Тип	горизонтальный, вертикальный, горизонтальный + вертикальный
Цифровые каналы
Максимальная частота дискретизации	500 Мвыб / с
Глубина памяти	12,5 Мбит / канал
Мин. ширина обнаруживаемого пульса	3,3 нс
Уровень группы	Д0 ~ Д7, Д8 ~ Д15
Диапазон уровней	- 10 В ~ 10 В
Тип логики	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, определяется пользователем
Генератор сигналов (опционально)
Канал	1
Максимальная выходная частота	25 МГц
Частота дискретизации	125 Мвыб/с
Разрешение по частоте	1 мкГц
Точность частоты	± 50 частей на миллион
Вертикальное разрешение	14 бит
Диапазон амплитуд	- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка)
Выходное сопротивление	50 Ом ± 2 %
Защита	от перенапряжения, защита от ограничения тока
Синус
Частота	1 мкГц〜 25 МГц
Точность смещения (10 кГц)	± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик)	± 0,3 дБ
SFDR	DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн
HD	DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота	1 мкГц〜 10 МГц
Рабочий цикл	1 〜 99%
Время подъема/падения	< 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично)	< 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса	> 50 нс
Джиттер	< 500 пс + 10 частей на миллион
Рампа
Частота	1 мкГц 〜 300 кГц
Линейность	< 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия	0 〜 100%
Шум
Полоса пропускания (-3 дБ)	> 25 МГц
Арб
Частота	1 мкГц 〜 5 МГц
Волновая память	16 кб
Частота дискретизация	125 Мвыб/с
Импорт волны	из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов
Характеристики дисплея
Тип дисплея	12,1-дюймовый цветной емкостный сенсорный экран
Разрешение дисплея	1280 х 800 пикселей
Контрастность	1000 : 1
Подсветка	450 нит
Общие характеристики
Интерфейс	USB 3.0 Host x 2, USB 2.0 Host x 2, USB 2.0 Device, LAN, micro SD, HDMI, вход внешнего триггера, вспомогательный выход (TRIG OUT, PASS/FAIL), вход 10 МГц, выход 10 МГц (только 8 каналов), AWG (только 8 каналов)
Температура	рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 – 240 В (среднеквадратичное значение), 50 / 60 Гц 100 – 120 В (среднеквадратичное значение), 400 Гц
Потребляемая мощность	150 Вт макс., 90 Вт типично, 4 Вт типично в режиме ожидания
Габариты изделия	379 х 288 х 159 мм
Вес нетто	5,5 кг
Вес брутто	7,1 кг
Комплектация	осциллограф Siglent SDS6034 H10 Pro - 1 шт
	USB кабель - 1 шт; пассивный зонд - 4 шт; беспроводная мышь - 1 шт; кабель питания - 1 шт; защитная крышка - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	4
Полоса частот, МГц	350
Частота дискретизации, ГГц	5
Конструкция (осциллографа)	Настольный

Персональные рекомендации
