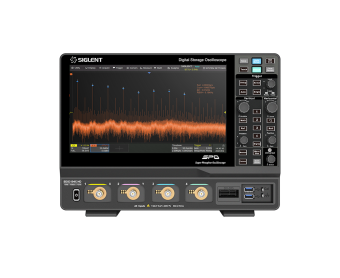

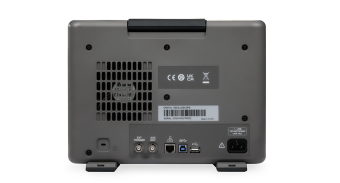

Четырехканальный запоминающий осциллограф Siglent SDS2204X HD

Цифровой осциллограф Siglent SDS2204X HD
Режим сегментированного сбора данных (последовательности)
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDS2204X HD

Количество каналов	4
Количество цифровых каналов	16
Полоса пропускания	200 МГц
Частота дискретизации	2 Гвыб/с (режим чередования),1 Гвыб/с (режим без чередования)
Глубина памяти (макс.)	200 Мбит/с (режим чередования), 100 Мбит/с (режим без чередования)
Типы триггеров	фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, настройка/ удержание, задержка, последовательный
Скорость захвата волны	100 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим)
Декодирование сигналов шин	I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 (decode only)
Интерполяция формы волны	sinx/x, x
Пиковое обнаружение	1 нс
Среднее значение	4, 16, 32, 64, 128, 256, 512, 1024
ERES	расширенный бит: 0.5, 1, 1.5, 2, 2.5, 3 бита
Последовательность	до 80 000 сегментов, интервал между срабатываниями = мин. 2 мкс.
История	до 80 000 кадров
Оценка интенсивности	256 уровней
Интеллектуальный запуск	есть
Последовательный запуск и декодер шины	есть
Режим сегментированного сбора данных (последовательности)	есть
Функция записи истории формы сигнала	есть
Автоматические измерения по более чем 50 параметрам	поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам
Функции анализа данных	поиск, навигация, счетчик, график Боде и анализ мощности
Функция тестирования масок с инструментом Mask Editor	есть
Встроенный веб-сервер поддерживает удаленное управление через порт LAN	есть
Поддерживает команды удаленного управления SCPI	есть
Вертикальная система
Полоса пропускания (-3 дБ)	200 МГц
Вертикальное разрешение	12 бит
Равномерность	10 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ
Время нарастания	1,7 нс
Вертикальный масштаб (зонд 1X)	1 МОм: 0,5 мВ/дел – 10 В/дел 50 Ом: 0,5 мВ/дел – 1 В/дел
Точность смещения	± (0,5% от настройки смещения + 0,5% от полной шкалы + 1 мВ)
Точность усиления постоянного тока	0,5 мВ/дел ~ 4,95 мВ/дел:±1,5 %; 5 мВ/дел ~ 10 В/дел:±1,0 % максимум,±0,5 % обычно
Диапазон смещения (зонд 1X)	1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел:±8 В; 20,5 мВ/дел ~ 100 мВ/дел: ±16 В; 102 мВ/дел ~ 200 мВ/дел: ±80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел:±8 В; 20,5 мВ/дел ~ 1 В/дел: ±10 В
Ограничение пропускной способности	20 МГц, 200 МГц
Сопротивление	1 МОм: (1 МОм ± 2 %) \|\| (16 пФ ± 2 пФ) 50 Ом: 50 Ом ± 1 %
Максимальное входное напряжение	1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц
SFDR	≥ 45 дБн
Затухание зонда	1X, 10X, 100X, пользовательский
Горизонтальная система
Шкала времени	1 нс/дел ~ 1000 с/дел
Диапазон	10 div
Режим отображения	YT, XY, крен
Режим качения	≥ 50 мс/дел
Перекос канала	< 100 пс
Точность временной базы	± 25 частей на миллион
Параметры триггера
Режим	авто, нормальный, одиночный
Уровень	внутренний: ± 4,1 дел от центра экрана
Диапазон удержания	по времени: 8 нс ~ 30 с (шаг 8 нс)
Точность (типичная)	внутренний: ± 0,2 дел. внешний: ± 0,3 дел.
Джиттер	< 10 пс среднеквадратичное значение (типичное)，≥ 6 дел Vpp синус，2,5 мВ/дел ~ 10 В/дел
Смещение триггера	предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел.
Краевой триггер
Уклон	поднимающийся, падающий, чередующийся
Источник	все каналы / линия переменного тока / D0 ~ D15
Триггер уклона
Уклон	подъем, падение
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Импульсный триггер
Полярность	+ ширина, -ширина
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	все каналы / Д0 ~ Д15
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	все каналы
Синхронизировать	любой, выбрать
Условие срабатывания триггера	линия, поле
Оконный триггер
Тип окна	абсолютный, относительный
Источник	все каналы
Интервальный триггер
Склон	подъем, падение
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	все каналы / Д0 ~ Д15
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер отключения
Тип тайм-аута	край, штат
Источник	все каналы / Д0 ~ Д15
Уклон	подъем, падение
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Мелкий триггер
Полярность	положительный, отрицательный
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	все каналы / Д0 ~ Д15
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Квалифицированный триггер
Тип	состояние, состояние с задержкой, край, край с задержкой
Квалифицированное состояние	низкий, высокий
Источник	все каналы
Преимущество	подъем, падение
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер N-ого края
Уклон	подъем, падение
Источник	все каналы
Счетчик	1 ~ 65535
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Задержка срабатывания триггера
Источник А	все каналы
Источник Б	все каналы
Уклон	подъем, падение
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Последовательный триггер
Источник	все каналы / Д0 ~ Д15
Состояние данных	низкий, высокий
Предельный диапазон	<, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер I2C
Источник	все каналы / Д0 ~ Д15
Сигнал	SDA / SCL
Адрес	7-бит, 10-бит
SPI-триггер
Сигнал	CLK, MISO, MOSI, CS
Источник	все каналы / Д0 ~ Д15
Выбор края	подъем, падение
Выбор чипа	активный высокий, активный низкий, тайм-аут часов
Порядок бит	младший бит, старший бит
Триггер UART
Сигнал	RX / TX
Источник	все каналы / Д0 ~ Д15
Ширина данных	5-бит, 6-бит, 7-бит, 8-бит
Проверка четности	нет, нечетный, четный, марк, пробел
Стоп-бит	1-битный, 1,5-битный, 2-битный
Порядок бит	младший бит, старший бит
CAN-триггер
Источник	все каналы / Д0 ~ Д15
Триггер LIN
Версия	1.3, 2.0
Источник	все каналы / Д0 ~ Д15
Скорость передачи данных	600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский
CAN-FD триггер (опциональное)
Источник	все каналы
Номинальная скорость передачи данных	10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский
Скорость передачи данных	500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский
FlexRay (опциональное)
Источник	все каналы
Скорость передачи данных	2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский
I2S (опциональное)
Источник	все каналы
Сигнал	BCLK, WS, DATA
Аудио вариант	Audio-I2S, Audio-LJ, Audio-RJ
Стартовые биты	0 ~ 31
Биты данных	1 ~ 32
MIL-STD-1553B (опциональное)
Источник	все каналы
SENT (опциональное)
Источник	все каналы / Д0 - Д15
Manchester (опциональное)
Источник	все каналы / Д0 - Д15
Скорость передачи данных	500 бит/с ~ 5 Мбит/с
ARINC429 (опциональное)
Источник	все каналы / Д0 - Д15
Скорость передачи данных	12,5 кбит/с~100 кбит/с, допуск 1%~20%
Формат слов	L/SDI/D/SSM, L/D/SSM, L/D
Система измерения
Источник	все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F4, ссылка, история
Режим	простой, продвинутый
Вертикальная	Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger
Горизонтальная	Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Разнообразный	+Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope
Задержка	Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F
Статистика	текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек
Статистика подсчета	неограниченно, 1 ~ 1024
Статистика подсчета в одном кадре	до 25 000
Математические функции
Операция	БПФ, +, -, x, ÷, ∫dt, d/dt,√, тождество, отрицание, \|x\|, Знак, eх, 10х, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, фильтр, редактор формул
БПФ	длина: 2 М, 1 М, 512, 256, 128, 64, 32, 16, 8 КП, 4 КП, 2 КП, 1 КП окно: прямоугольное, блэкмана, хэннинга, хэмминга отображение: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры
Анализатор
Источник	все каналы, история
Режим	край, наклон, импульс, интервал, рант
Навигация
Тип	поиск события, времени, истории кадра
Тест на маску
Источник	все каналы
Создание маски	авто (создать маску), настраиваемый (редактор масок)
Скорость теста маски	до 80 000 кадров/с
DVM
Источник	все каналы
Режим	DC mean, DC RMS, AC RMS, Peak-peak, Amplitude
Сюжет	Bar, Histogram, Trend
Скорость ворот	20 мс
График Боде
Источник	все каналы
Поддерживаемый сигнал	SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN)
Тип развертки	простой, разноуровневый
Частота	режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц
Мера	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе
Гистограмма
Источник	все каналы
Цифровые каналы (опционально)
Максимальная частота дискретизации	1 Гвыб/с
Глубина памяти	10 Мбит/с
Мин. ширина обнаруживаемого пульса	3,3 нс
Уровень группы	Д0 ~ Д7, Д8 ~ Д15
Диапазон уровней	- 8 В ~ 8 В
Тип логики	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom
Генератор форм волны (опциональное)
Канал	1
Максимальная выходная частота	25 МГц
Частота дискретизации	125 Мвыб/с
Разрешение по частоте	1 мкГц
Точность частоты	± 50 частей на миллион
Вертикальное разрешение	14 бит
Диапазон амплитуд	- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка)
Выходное сопротивление	50 Ом ± 2 %
Защита	от перенапряжения, защита от ограничения тока
Синус
Частота	1 мкГц〜 25 МГц
Точность смещения (10 кГц)	± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик)	± 0,3 дБ
SFDR	DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн
HD	DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота	1 мкГц〜 10 МГц
Рабочий цикл	1 〜 99%
Время подъема/падения	< 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично)	< 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса	> 50 нс
Джиттер	< 500 пс + 10 частей на миллион
Рампа
Частота	1 мкГц 〜 300 кГц
Линейность	< 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия	0 〜 100%
Арб
Частота	1 мкГц 〜 5 МГц
Волновая память	16 кб
Частота дискретизация	125 Мвыб/с
Импорт волны	из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов
Характеристики дисплея
Тип дисплея	10,1-дюймовый TFT LCD с емкостным сенсорным экраном
Разрешение дисплея	1024 х 600 пикселей
Контрастность	500 : 1
Подсветка	500 нит
Общие характеристики
Интерфейс	USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Температура	рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 ~ 240 В ср.кв. 50/60 Гц
Потребляемая мощность	120 Вт макс., 70 Вт типично, 4 Вт типично в режиме ожидания
Габариты изделия	317,2 х 236,0 х 149,0 мм
Вес нетто	4,1 кг
Вес брутто	5,6 кг
Комплектация	осциллограф Siglent SDS2204X HD - 1 шт
	пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; беспроводная мышь - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	4
Полоса частот, МГц	200
Частота дискретизации, ГГц	2
Конструкция (осциллографа)	Настольный

Персональные рекомендации
