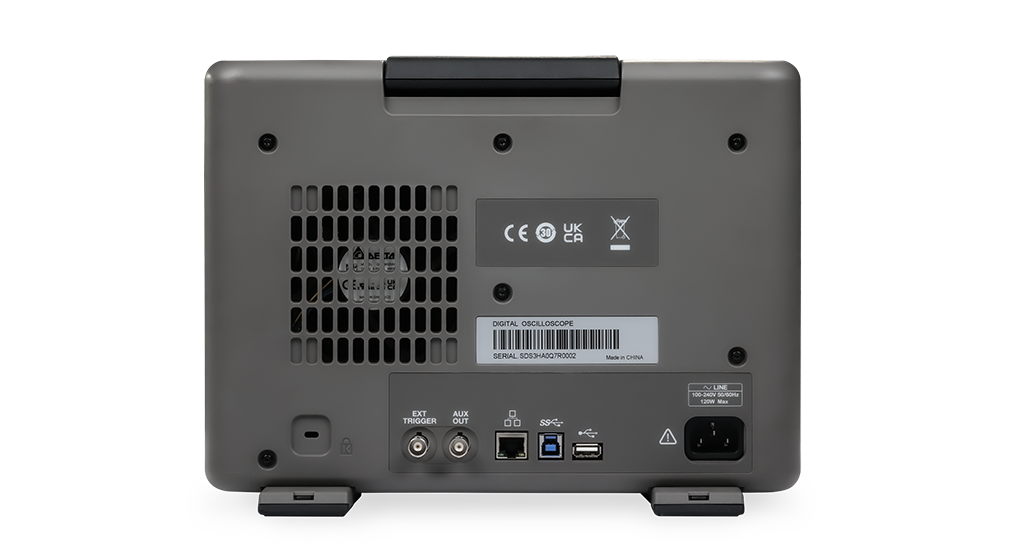

Цифровой осциллограф Siglent SDS2202X Plus

Двухканальный осциллограф Siglent SDS2202X Plus
Поддерживает команды удаленного управления SCPI
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики Siglent SDS2202X Plus

Количество каналов	2
Количество цифровых каналов	16
Полоса пропускания	200 МГц
Частота дискретизации	2000 Мвыб / с
Глубина памяти	200 Мбит / c
Время нарастания	1,7 нс
Типы триггеров	край, наклон, импульс, окно, рант, интервал, выпадение, шаблон, видео и последовательный
Пиковое обнаружение	1 нс
Декодирование сигналов шин	стандарт: I2C, SPI, UART, CAN, LIN опциональное: CAN FD, FlexRay, I2S, MIL-STD1553B, SENT и Manchester протокол
Интерполяция формы волны	Sin (x) / x
Интеллектуальный триггер	есть
Последовательный запуск и декодер шины	есть
Скорость захвата формы волны	120 000 wfm/s (нормальный режим), 500 000 wfm/s (последовательный режим)
10 типов сочетаний клавиш с одной кнопкой	есть
Поддержка автоматической настройки	есть
Режим сегментированного сбора данных (последовательности)	есть
Функция записи истории формы сигнала	есть
Функция автоматического измерения по 50 параметрам	есть
Высокоскоростная аппаратная функция Pass/Fail	есть
Поддерживает команды удаленного управления SCPI	есть
Поддерживает веб-управление и виртуальную панель управления	есть
Входные параметры
Сопротивление	DC1 МОм: (1 MОм ± 2 %) \|\| (17 pF ± 2pF) DC50 Ом: 50 Ом ± 1 %
Максимальное входное напряжение	1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик
Изоляция канала	DC - Max BW: > 40 дБ
Ослабитель зонда	1X, 10X, 100X, пользовательский
Вертикальная система
Полоса пропускания (-3 дБ)	200 МГц
Вертикальное разрешение	8-битный, 10-битный режим (с типичной полосой пропускания 200 МГц)
Вертикальная шкала (зонд 1 X)	1 МОм: 500 мкВ/дел – 10 В/дел 50 Ом: 500 мкВ/дел – 1 В/дел
Диапазон смещения (зонд 1 X)	500 мкВ/дел ~ 100 мВ/дел: ± 2 В 102 мВ/дел ~ 1 В/дел: ± 20 В 1,02 В/дел ~ 10 В/дел: ± 200 В
Ограничение пропускной способности	20 МГц (-0, + 20 %) 200 МГц (-0, + 20 %)
Равномерность полосы пропускания	10 кГц ~ BW/10: ± 0,5 дБ BW/10 ~ BW/3: ± 0,8 дБ BW/3 ~ BW2/3: + 1,0 дБ, -1,2 дБ BW2/3 ~ BW: + 2,0 дБ, - 2,5 дБ
Низкочастотный отклик (AC -3 дБ)	≤ 5 Гц (на входе BNC)
SFDR, включая гармоники	≥ 40 дБ
Точность усиления постоянного тока	≤ 3,0%
Точность смещения	± (1,5%смещение+1,5%полная шкала+1 мВ)
Время подъема	типичное значение 1 нс
Перерегулирование (импульс 500 пс)	< 12 %
Горизонтальная система
Масштаб временной развертки	1 нс/дел – 1000 с/дел 0,5 нс/дел – 1000 с/дел при установленной опции полосы пропускания 500 МГц
Перекос канала	< 100 пс
Оценка интенсивности	256 уровней
Формат отображения	YT, XY, Roll (≥ 50 мс/дел)
Горизонтальный диапазон	10 div
Точность временной базы	± 1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения
Режим сканирования	50 мс / дел ~ 100 с / дел
Параметры триггера
Режим	авто, нормальный, одиночный
Диапазон уровня триггера	внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В EXT/5: ± 3,05 В
Диапазон удержания	8 нс 〜 30 с (шаг 8 нс)
Точность (типичная)	внутренний: ±0,2 дел. внешний: ±0,3 дел.
Джиттер	< 200 пс
Чувствительность триггера	> 10 мВ/дел: ±0,26 дел. ±0,33 дел. 5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел. ≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел.
Смещение триггера	предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 5000 дел.
Краевой триггер
Уклон	подъём, падение, подъём и падение
Источник	все каналы / EXT / (EXT/5) / линия переменного тока / D0~D15
Триггер уклона
Уклон	подъем, падение
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Импульсный триггер
Полярность	+вид , -вид
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	все каналы
Синхронизировать	любой, выбрать
Условие срабатывания триггера	линия, поле
Оконный триггер
Тип окна	абсолютный, относительный
Источник	все каналы
Интервальный триггер
Склон	подъем, падение
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер отключения
Тип тайм-аута	край, штат
Источник	все каналы
Уклон	подъем, падение
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Мелкий триггер
Полярность	+вид , -вид
Предельный диапазон	≤, ≥, в пределах, вне пределов
Источник	все каналы
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	все каналы
Предельный диапазон	≤, ≥, в пределах, вне пределов
Временной диапазон	2 нс ~ 20 с
Разрешение	1 нс
Триггер I2C
Сигнал	SCL，SDA
Адрес	7 бит, 10 бит
Декодированные кадры (макс.)	2000
SPI-триггер
Сигнал	CLK，MISO，MOSI，CS
Выбор края	подъем, падение
Выбор чипа	активный высокий, активный низкий, тайм-аут часов
Порядок бит	младший бит, старший бит
Декодированные кадры (макс.)	15,000
Триггер UART
Сигнал	RX / TX
Ширина данных	5 бит, 6 бит, 7 бит, 8 бит
Проверка четности	нет, нечетный, четный, марк, пробел
Стоп-бит	1 бит, 1,5 бит, 2 бита
Уровень холостого хода	низкий, высокий
Порядок бит	младший бит, старший бит
Декодированные кадры (макс.)	15,000
Триггер LIN
Версия	1.3, 2.0
Скорость передачи данных	600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский
Декодированные кадры (макс.)	3000
CAN-FD триггер (опционально)
Источник	все каналы
Номинальная скорость передачи данных	10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский
Скорость передачи данных	500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский
Декодированные кадры (макс.)	1000
FlexRay триггер (опциональное)
Источник	все каналы
Скорость передачи данных	2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, настраиваемый
Декодированные кадры (макс.)	1000
MIL-STD-1553B (опциональное)
Источник	все каналы
Декодированные кадры (макс.)	10,000
Manchester (опциональное)
Источник	все каналы
Скорость передачи данных	500 бит/с~5 Мбит/с
Автоматическое измерение
Источник	все каналы, D0~D15, F1~F2, ссылка, история, Z1~Z4
Режимы	простой, продвинутый
Диапазон	экран, ворота
Вертикальный	Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger
Горизонтальный	Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Разнообразный	+Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute, Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope
Задержка	Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, tsu@R, tsu@F, th@R, th@F
Статистика	Current, Mean, Min, Max, Sdev, Count, Histogram, Trend, Track
Курсор
Источник	CH1~CH4, D0~D15, математика, ссылка
Тип	ручной: время X1, X2, (X1-X2), (1/ΔT) напряжение/ток: Y1, Y2, (Y1-Y2) Трек: время X1, X2, (X1-X2) измерение: указывает измерение определенного параметра
Математические функции
Операция	+ , - , * , / , БПФ , d/dt , ∫ dt , √
БПФ	длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2. jкно: прямоугольное, блэкмана, Хеннинга, хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры
БПФ-дисплей	полный экран, разделенный, эксклюзивный
Поиск
Событие	край, наклон, импульс, интервал, рант
Номер события	YT: 700 ROLL: без ограничений остановка после ROLL: 700
Навигация
Тип	поиск события, времени, истории кадра
Тест на маску
Источник	все каналы
Создание маски	авто (создать маску), настраиваемый (редактор масок)
Скорость теста маски	до 80 000 кадров/с
График Боде
Источник	все каналы
Поддерживаемый сигнал	SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN)
Тип развертки	простой, разноуровневый
Частота	режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц
Мера	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе
Расширение полосы пропускания до 500 МГц (опционально)
Каналы	2 (CH1&CH3, CH1&CH4, CH2&CH3 или CH2&CH4)
Пропускная способность (-3 дБ) 50 Ом	500 МГц
Время нарастания	800 пс
Частота дискретизации	2 Гвыб/с
Разрешение	8-битный, 10-битный режим (с типичной полосой пропускания 200 МГц)
Глубина памяти	200 Мбит/с
Цифровые каналы
Максимальная частота дискретизации	1 Гвыб/с
Глубина памяти	10 Мбит/с
Мин. ширина обнаруживаемого пульса	3,3 нс
Уровень группы	Д0 ~ Д7, Д8 ~ Д15
Диапазон уровней	- 8 В ~ 8 В
Тип логики	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom
Генератор форм волны (опциональное)
Канал	1
Максимальная выходная частота	50 МГц
Частота дискретизации	125 Мвыб/с
Разрешение по частоте	1 мкГц
Точность частоты	± 50 частей на миллион
Вертикальное разрешение	14 бит
Диапазон амплитуд	- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка)
Выходное сопротивление	50 Ом ± 2 %
Защита	от перенапряжения, защита от ограничения тока
Синус
Частота	1 мкГц〜 50 МГц
Точность смещения (10 кГц)	± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик)	± 0,3 дБ
SFDR	DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн
HD	DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота	1 мкГц〜 10 МГц
Рабочий цикл	1 〜 99%
Время подъема/падения	< 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично)	< 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса	> 50 нс
Джиттер	< 500 пс + 10 частей на миллион
Рампа
Частота	1 мкГц 〜 300 кГц
Линейность	< 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия	0 〜 100%
Арб
Частота	1 мкГц 〜 5 МГц
Волновая память	16 кб
Частота дискретизация	125 Мвыб/с
Импорт волны	из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов
Характеристики дисплея
Тип дисплея	10,1-дюймовый TFT LCD с емкостным сенсорным экраном
Разрешение дисплея	1024 х 600 пикселей
Контрастность	500 : 1
Подсветка	500 нит
Общие характеристики
Интерфейс	USB Host, USB Device (USBTMC), LAN VXI-11/Telnet/Socket, Pass/Fail, Trigger Out
Температура	рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 〜 240 В ср.кв. 50/60 Гц
Потребляемая мощность	80 Вт макс., 50 Вт типично, 4 Вт типично в режиме ожидания
Габариты изделия	352 х 224 х 111 мм
Вес нетто	3,3 кг
Вес брутто	4,8 кг
Комплектация	осциллограф Siglent SDS2202X Plus - 1 шт
	пассивный зонд - 2 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт

Характеристики

Каналы	2
Полоса частот, МГц	200
Частота дискретизации, ГГц	2
Конструкция (осциллографа)	Настольный
