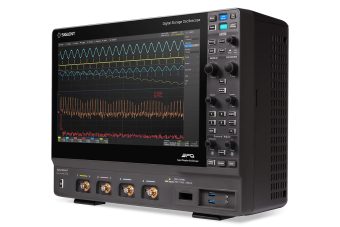

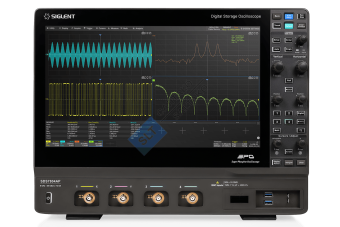

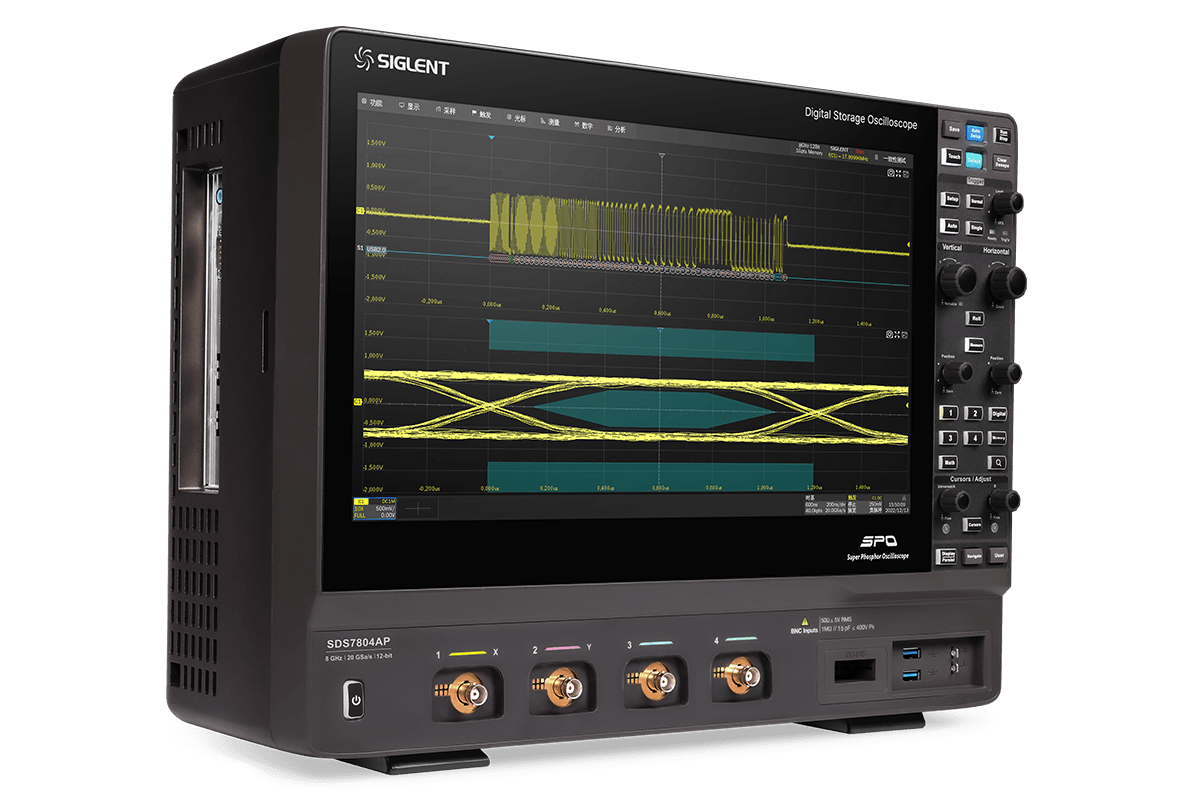

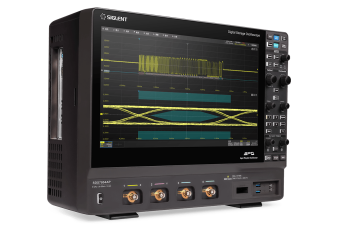

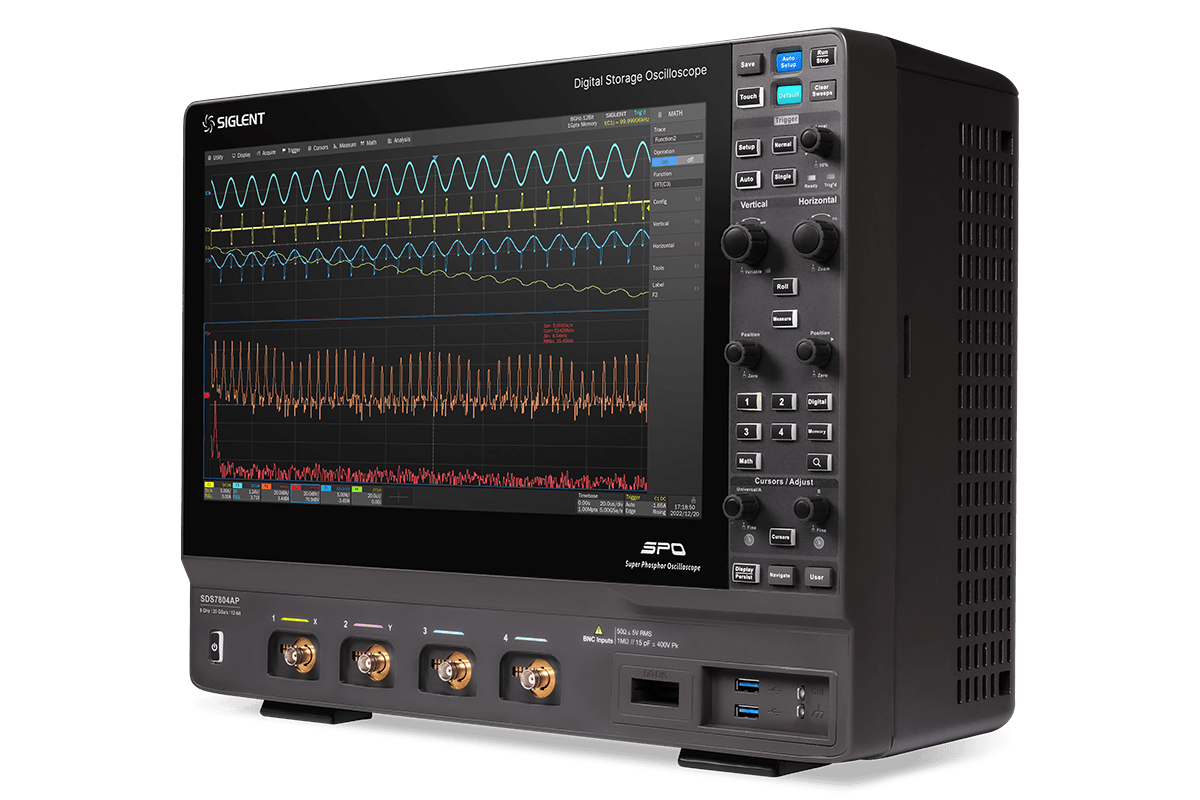

Осциллограф Siglent SDS7000A (SDS7804AP, SDS7604AP, SDS7804A H12, SDS7604A H12, SDS7404A H12, SDS7304A H12)

Осциллограф Siglent SDS7000A (SDS7804AP, SDS7604AP, SDS7804A H12, SDS7604A H12, SDS7404A H12, SDS7304A H12)

Цифровые запоминающие осциллографы серии SDS7000A компании SIGLENT доступны в полосах пропускания 8 ГГц, 6 ГГц, 4 ГГц и 3 ГГц, оснащены 12-битными АЦП с частотой дискретизации до 20 Гвыб/с, максимальной длиной записи 2 Гвыб/канал и отображают до 4 аналоговых каналов + 16 цифровых каналов для высокопроизводительного анализа смешанных сигналов.

Серия SDS7000A использует технологию SPO от Siglent с максимальной скоростью захвата сигнала до 1 000 000 осциллограмм/с, функцией отображения 256 уровней интенсивности и режимом отображения цветовой температуры. Также используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Такие инструменты, как запись истории сигнала, функции поиска и навигации, сканирование сигнала, тест по маске, диаграмма Боде, анализ мощности, анализ глазковой диаграммы/джиттера, RTSA, SigVSA и тест на соответствие, позволяют захватывать, хранить и анализировать расширенные записи сигналов. SDS7000A также обладает впечатляющим набором измерительных и математических возможностей, опциями генератора сигналов произвольной формы 50 МГц, а также функцией последовательного декодирования.

Большой 15,6-дюймовый HD-дисплей с ёмкостным сенсорным экраном поддерживает мультисенсорные жесты и отличается удобным пользовательским интерфейсом, что значительно повышает эффективность работы. Устройство также поддерживает управление мышью и удалённое веб-управление по локальной сети.

Технические характеристики

	Bandwidth	Channels	Real time sampling rate	Capture rate	Memory depth
SDS7804AP	8 GHz	4 + EXT	20 GSa/s @ all channels	1,000,000 wfm/s	Standard: 1 Gpts/ch Optional: 2 Gpts/ch
SDS7604AP	6 GHz	4 + EXT	20 GSa/s @ all channels	1,000,000 wfm/s	Standard: 1 Gpts/ch Optional: 2 Gpts/ch
SDS7804A H12	8 GHz	4 + EXT	20 GSa/s (dual-channel)	1,000,000 wfm/s	Standard: 500 Mpts/ch Optional: 1 Gpts/ch
SDS7604A H12	6 GHz	4 + EXT	20 GSa/s (dual-channel)	1,000,000 wfm/s	Standard: 500 Mpts/ch Optional: 1 Gpts/ch
SDS7404A H12	4 GHz	4 + EXT	20 GSa/s (dual-channel)	1,000,000 wfm/s	Standard: 500 Mpts/ch Optional: 1 Gpts/ch
SDS7304A H12	3 GHz	4 + EXT	20 GSa/s (dual-channel)	1,000,000 wfm/s	Standard: 500 Mpts/ch Optional: 1 Gpts/ch

Ключевые особенности

• 4 аналоговых канала, полоса пропускания до 8 ГГц с частотой дискретизации до 20 Гвыб/с
• 12-битный АЦП
• Низкий фоновый шум: 300 мкВср.кв. при полосе пропускания 8 ГГц, 220 мкВср.кв. при полосе пропускания 4 ГГц
• Технология СПО
• Интеллектуальный запуск: по фронту, по наклону, по импульсу, по окну, по ранту, по интервалу, по выпадению, по шаблону, по квалифицированному сигналу, по N-му фронту, по настройке/удержанию, по задержке и по видео (поддерживается HDTV). Зональный запуск упрощает расширенный запуск.
• Запуск и декодер последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0
• Режим сегментированного сбора данных (последовательности), разделяющий максимальную длину записи на несколько сегментов (до 124 000) в соответствии с условиями запуска, заданными пользователем, с очень малым временем простоя между сегментами для захвата соответствующего события
• Функция записи истории формы сигнала (History), максимальная длина записанной формы сигнала составляет 124 000 кадров
• Автоматические измерения по более чем 50 параметрам, поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математическим, историческим и траекториям памяти
• 4 математических трассировки (32 Мт БПФ, фильтр, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень и т. д.), поддержка редактора формул
• Множество функций анализа данных, таких как поиск, навигация, SignalScan, цифровой вольтметр, счетчик, гистограмма формы сигнала, диаграмма Боде, анализ мощности, анализ глазка/джиттера и тест соответствия
• Режим анализатора спектра (только модели A)
• Высокоскоростное аппаратное усреднение, высокое разрешение; высокоскоростная аппаратная функция тестирования маски с инструментом редактора масок для создания пользовательских масок
• 16 цифровых каналов
• Встроенный генератор сигналов частотой 50 МГц
• Большой 15,6-дюймовый HD TFT-LCD дисплей с разрешением 1920 * 1080; емкостный сенсорный экран поддерживает многоточечные жесты.

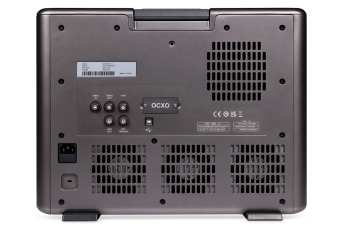

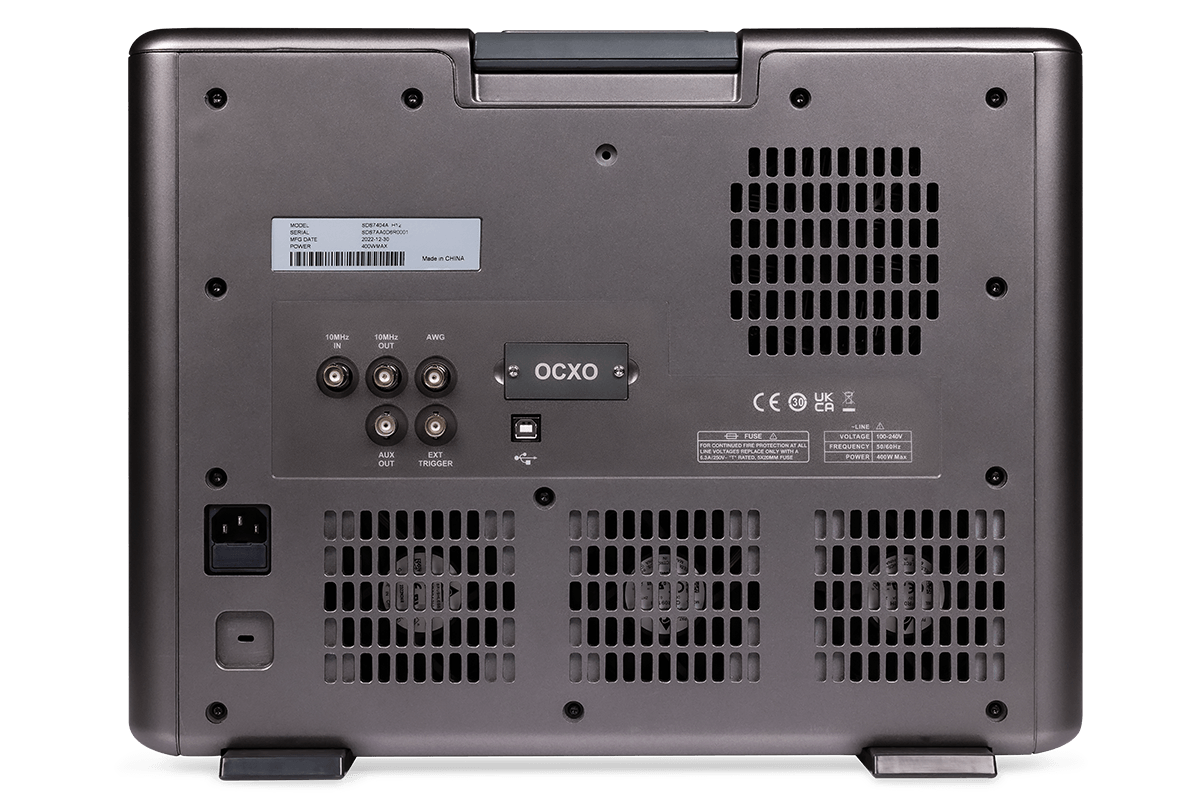

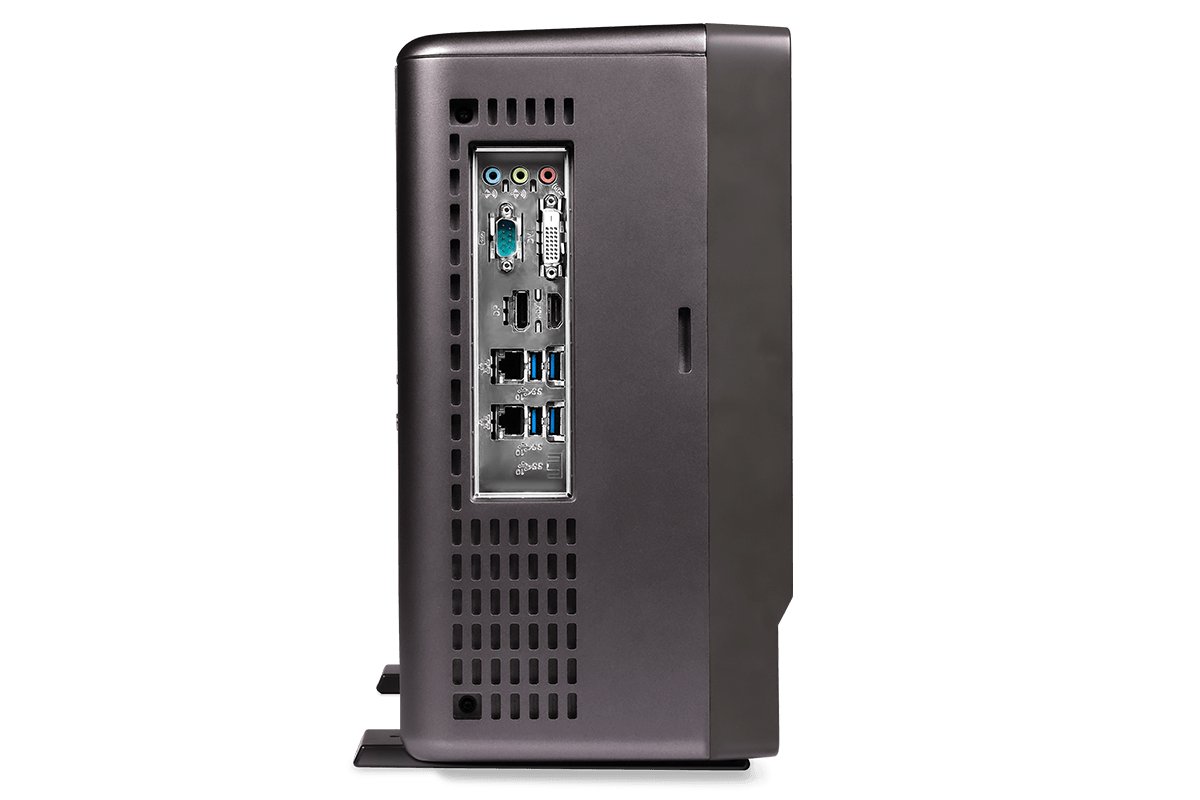

• Интерфейсы включают: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, аудио, внешний триггерный вход, Aux-выход (Pass/Fail, Trigger Out), вход 10 МГц, выход 10 МГц
• Встроенный веб-сервер поддерживает удалённое управление через порт LAN через веб-браузер. Поддерживает команды SCPI для удалённого управления. Поддерживает внешнюю мышь и клавиатуру.
