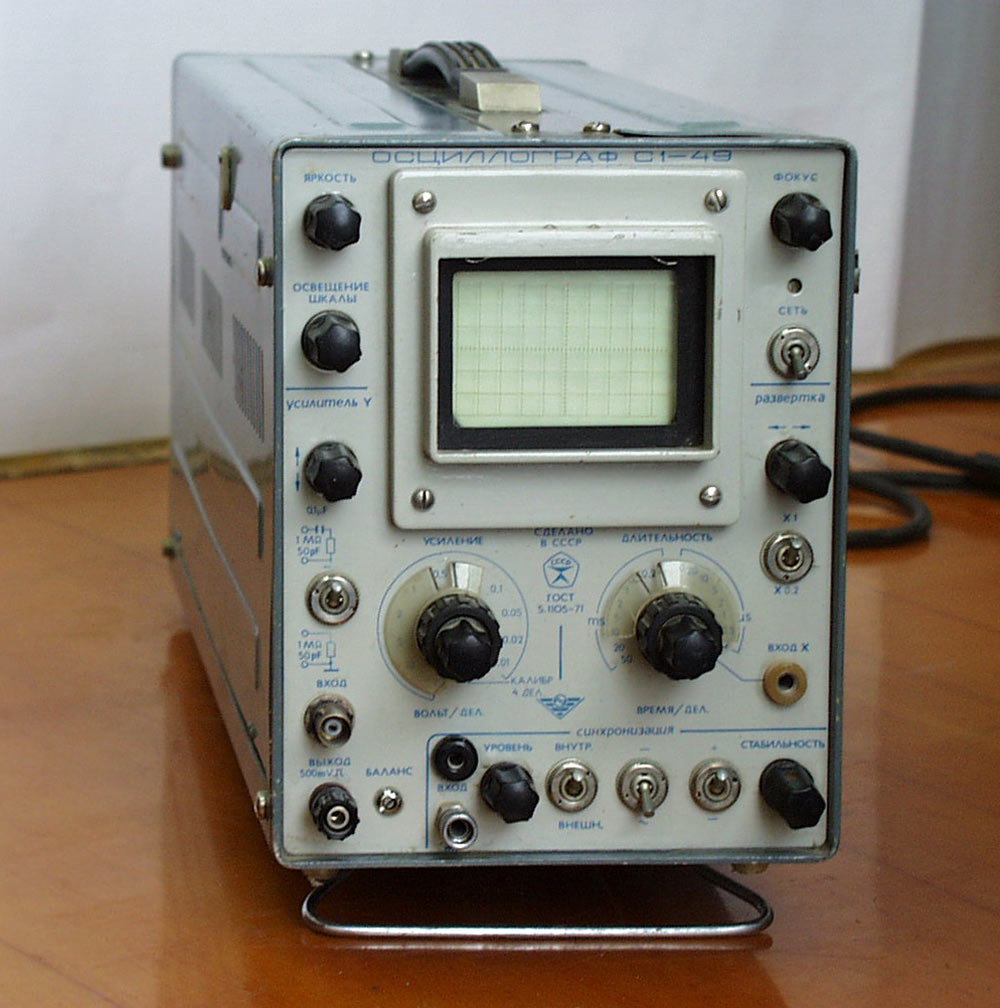

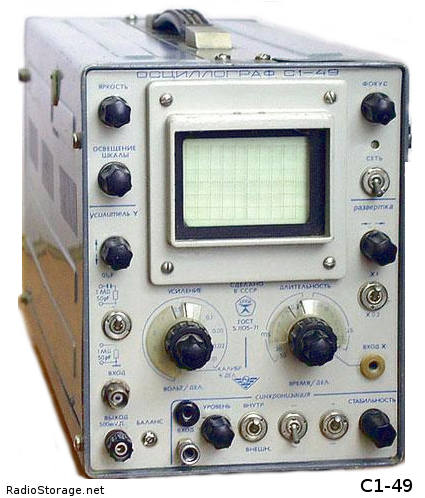

Осциллограф С1-49

Основные характеристики

• Количество лучей ЭЛТ - Однолучевой;
• Диапазон измеряемых напряжений - 20 мВ – 200 В;
• Диапазон измеряемых интервалов времени - 8 мкс – 0.5 сек;
• Полоса пропускания 0 – 5,5 Мгц;
•  Погрешность измерения амплитуды сигнала  - не более 10 %;
• Погрешность измерения интервалов времени - не более 10 %;
• Ширина линии луча  - 0,6 мм;
• Рабочая площадь экрана по горизонтали  - 60 мм;
• Рабочая площадь экрана по вертикали - 36 мм;
• Напряжение питающей сети - 220 В 50 Гц, 115 В 400 Гц;
• Потребляемая мощность - 38 ВА;
• Диапазон рабочих температур -30 + 50 град С;
• Габаритные размеры - 170 Х 223 Х 445 мм;
• Масса - 8,5 кг.

ПАРАМЕТРЫ КАНАЛА Y

• Чувствительность канала Y - 10 мВ/дел – 20 В/дел;
• Входное сопротивление канала - 1 Мом;
• Входная емкость канала - 50 пф.

ПАРАМЕТРЫ КАНАЛА X

• Длительность развертки минимальная - 0,2 мкс/дел;
• Длительность развертки максимальная - 10 мсек/дел;
• Амплитуда сигналов внешней синхронизации - 0,5 – 30 В;
• Диапазон частот внешней синхронизации - 1 гц – 5 Мгц;
• Входное сопротивление внешней синхронизации - 1 Мом.

ПАРАМЕТРЫ КАНАЛА Z

• Диапазон частот канала - 30 гц –1 Мгц;
• Диапазон входных напряжений - 10 – 60 В;
• Входное сопротивление канала - 1 Мом.

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

• Частота сигнала калибровки - Меандр 2 Кгц;
• Напряжение сигнала калибровки - 50 мВ.

Технические характеристики осциллографа С1-49

Осциллограф С1-49 обеспечивает:
- наблюдение формы импульсов обеих полярностей с длительностью от 0,2 мксек до 0,1 сек и размахом от 10 мВ до 300 В, а с выносным делителем 1 : 10 от 100 мВ до 300 В;
- наблюдение периодических колебаний в диапазоне частот от 1 Гц до 5 МГц;
- измерение амплитуд исследуемых сигналов от 20 мВ до 120 В;
- измерение временных интервалов от 0,4 мксек до 0,1 сек.
Рабочая часть экрана составляет 6 делений по вертикали и 10 делений по горизонтали (36мм х 60мм).
Толщина луча не превышает 0,6 мм.
Усилитель канала вертикального отклонения луча имеет следующие параметры:
- неравномерность частотной характеристики не превышает 3 дб в диапазоне частот от 0 до 5 МГц;
- время установления усилителя не более 70 нсек;
- величина выброса на импульсе с фронтом нарастания 70 нсек не превышает 5%. На импульсе с фронтом нарастания более 200 нсек выброс отсутствует;
- нелинейность амплитудной характеристики в пределах рабочей части экрана не превышает 10%;
- дрейф усилителя после 30-минутного прогрева не превышает 10 мВ за 30 мин. работы.
- входное сопротивление усилителя при открытом входе 1 МОм ±3% параллельно с емкостью 50 пФ.
С выносным делителем 1:10 входное сопротивление усилителя равно 10 МОм ±10%, а входная емкость не превышает 15 пФ.

Погрешность деления выносного делителя не более ±15%.
Вход усилителя может быть открытый и закрытый.
Вход усилителя с выносным делителем 1:10 - открытый.
- максимально допустимое постоянное напряжение, которое можно подавать на вход усилителя, не превышает 300 В.
При закрытом входе усилителя канала вертикального отклонения луча завал вершины импульса длительностью 5 мсек не превышает 5%, при длительности импульса 10 мсек - 10%.
Коэффициент отклонения калиброванный и устанавливается:
- плавно с перекрытием не менее 1:2,5;
- скачкообразно  от 10 мВ/дел до 20 В/дел с перекрытием не более 2,5 раза.
Погрешность измерения амплитуд импульсных сигналов в диапазоне от 20 мВ до 120 В не превышает ±10% при величине изображения от 2 делений до 6 делений.
Погрешность измерения амплитуд синусоидальных сигналов обеспечивается в диапазоне частот от постоянного тока до 1 МГц.
Калибратор чувствительности усилителя вертикального отклонения выдает прямоугольные импульсы с частотой порядка 2 кГц, с завалом  вершины не более 2,5%.
Величина калибровочного напряжения, выведенного на гнездо «Выход 500 mV, равна 500 мВ ±4%.
Развертка может работать как в ждущем, так и в периодическом режиме:
- диапазон длительностей развертки разбит на 17 фиксированных поддиапазонов с перекрытием в 2 и 2,5 раза;
- на всех поддиапазонах имеется возможность пятикратного амплитудного растяжения центрального участка изображения развертки;
- нелинейность развертывающего напряжения не превышает 10% в пределах рабочей части развертки.
Погрешность измерения временных интервалов не превышает ±10% в диапазоне от 0,4 мксек до 0,1 сек при величине изображения по горизонтали от 4 делений до 10 делений.
Синхронизация развертки осуществляется исследуемым сигналом любой полярности (внутренняя синхронизация) при минимальном размере изображения на экране не менее 5 мм в диапазоне частот от 1 Гц до 5 МГц и импульсами длительностью от 0,1 мксек до 0,1 сек.
Величина сигнала внешней синхронизации составляет 0,5 В - 30 В в диапазоне частот 1 Гц — 3 МГц и 0,5 В - 15 В в диапазоне частот 3 МГц —5 МГц.
Возможна синхронизация развертки синусоидальными сигналами с частотой до 13 МГц при величине изображения сигнала не менее 2 делений (12 мм).
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерение предельно быстрого исследуемого процесса, не превышает 400 Гц.
Усилитель канала горизонтального отклонения луча имеет следующие параметры:
- неравномерность частотной характеристики не превышает 3 дб  диапазоне частот от 0 до 2 МГц;
- коэффициент отклонения входа «X» — не более 8 В/дел (чувствительность не менее 0,75мм/В).
Для обеспечения наблюдения яркостных меток амплитуда сигнала на входе «Z» должна быть от 10 до 60 В в диапазоне частот 30 Гц-1 МГц  синусоидального напряжения.
Входное сопротивление входа «Z» — 1 МОм, переходная емкость— 0,01 мкФ.
Питание прибора осуществляется от сети переменного тока 220 В ±10% частоты 50-60 Гц, от сети 220 В ±5%, 115 В ±5% частоты 400 Гц и от источника постоянного тока напряжением 24 В ±10%.
Мощность, потребляемая прибором от сети переменного тока не должна превышать 38 ВА.
Мощность, потребляемая от источника постоянного тока, не должна превышать 20 Вт.
Время прогрева прибора для нормальной его работы не менее 15 минут.
Вес прибора не превышает 8,5 кг.
Габариты прибора: 170мм х 223мм х 430мм.
