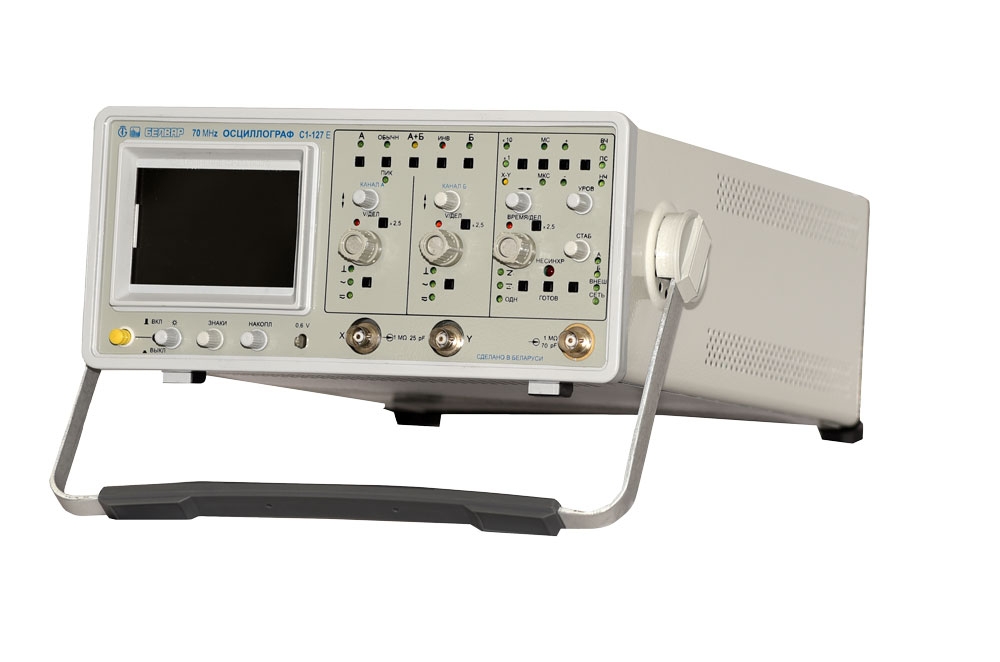

Осциллограф универсальный С1-127 Е

Удобство и прочность конструкции, высокая временная и температурная стабильность характеризуют портативный осциллограф С1-127. Осциллограф имеет два канала тракта вертикального отклонения, которые могут работать в следующих режимах: наблюдение сигналов в канале А; наблюдение каналов в сигнале Б; алгебраическое суммирование сигналов каналов А и Б; изменение полярности сигналов в канале Б.
Благодаря широкому применению микросборок частного применения, а так же импульсного блока питания достигнуто значительное снижение массы, габаритных размеров, потребляемой мощности прибора. Все это существенно облегчает обслуживание и диагностику неисправностей оборудования на труднодоступных объектах и при движении на различных транспортных средствах. Наличие режимов X -Y, яркостной модуляции (Z вход), расширенный диапазон частот синхронизации предоставляют дополнительные функциональные возможности для отображения исследуемых сигналов.

В отличие от модели С1-127 (ЖКИ), где переключение коэффициентов развертки и отклонения осуществляется переключателями барабанного типа, в модели С1-127 Е используются энкодеры, которые надежнее и повышают удобство работы.

Особенности

• Десятикратная растяжка по X
• Внешние делители по X
• Режим X-Y
• Вход  Z управление яркостью
• Жесткие условия эксплуатации: группа 1.7 УХЛ ГОСТ В 20.39.304

Технические характеристики

Наименование	Значение
Полоса пропускания	70 МГц
Коэф. откл.	5 мВ/дел – 5 В/дел (±3%)
Коэф. развёртки	50 нс/дел – 0,2 с/дел (±3%)
Синхронизация	до 75 МГц, внутр., внеш., сеть
Внутренний генератор	600 мВ, 1 кГц
Рабочая часть экрана, не менее:	73 мм (ширина) 53 мм (высота)
Питание	~230 В, 50 Гц; ~220 В, 400 Гц; ~115 В, 400 Гц; 50 В·А; +27 В, 30 Вт
Габариты, масса	295×126×410 мм,  4 кг
