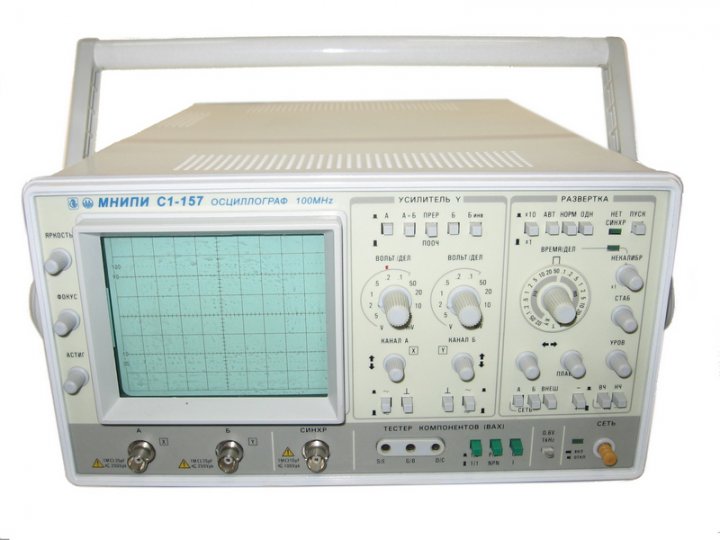

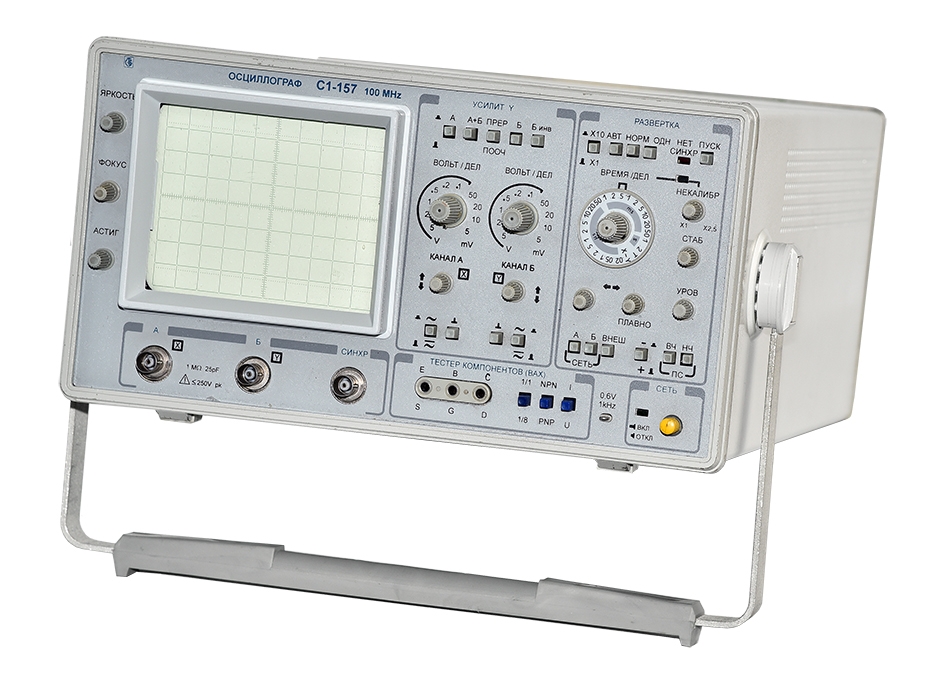

Осциллограф универсальный двухканальный С1-157

Осциллограф С1-157 является универсальным портативным прибором и предназначен для исследования электрических сигналов в полосе частот от 0 до 100 МГц , измерения их амплитудных и временных параметров по шкале экрана ЭЛТ. В прибор встроен тестер радиокомпонентов, с помощью которого можно проводить анализ характеристик полупроводниковых приборов.

Особенности

• Десятикратная растяжка по Х
• Внешние делители 1:10 по Y
• Режим X-Y

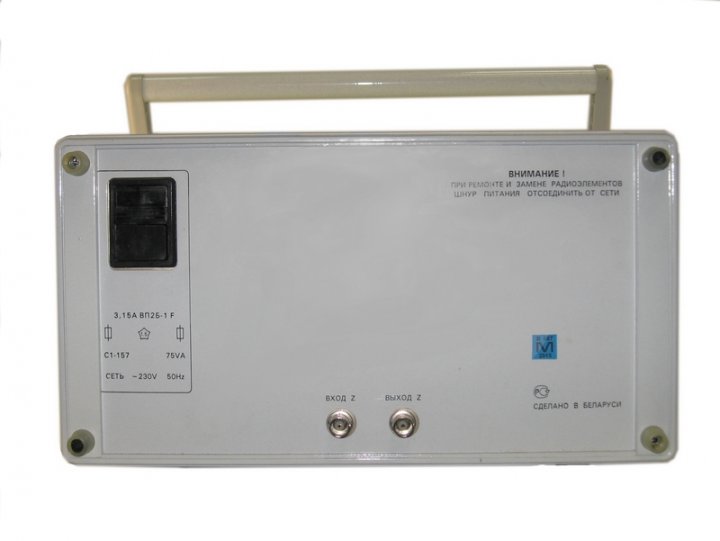

• Вход Z управление яркостью
• Выход Z импульса развёртки

Технические характеристики

Наименование	Значение
Полоса пропускания	100 МГц, 2 канала
Коэф. откл.	5 мВ/дел – 5 В/дел (±3%)
Коэф. развёртки	20 нс/дел – 200 мс/дел (±4%)
Синхронизация	канал А, канал Б, внешняя, сеть
Калибратор	600 мВ, 1 кГц (±1%)
Тестер компонентов	ВАХ двух- и трёхполюсников
Экран	80×100 мм
Питание	~230 В, 80 В·А
Габариты, масса	395×338×169 мм, 8 кг

Комплектация

№	Название	Количество
1	Осциллограф С1-157 УШЯИ.411161.026	1
2	Делитель 1:10 HP-9150 Допускается замена на другой делитель, обеспечивающий параметры осциллографа	2
3	Насадка УШЯИ.301539.001-01	2
4	Насадка УШЯИ.301539.003-02	1
5	Насадка УШЯИ.301539.009	2
6	Насадка УШЯИ.301539.009-01	1
7	Кабель УШЯИ.685611.101	2
8	Кабель УШЯИ.685611.101-01	1
9	Шнур сетевой SCZ-1	1
10	Вставка плавкая ВП2Б-1В 3,15А 250В ОЮ0.481.005 ТУ	2
11	Руководство по эксплуатации. Часть 1 УШЯИ.411161.026 РЭ1	1
12	Методика поверки УШЯИ.411161.026 МП	1
13	Формуляр УШЯИ.411161.026 ФО	1
